公開番号2025149469
公報種別公開特許公報(A)
公開日2025-10-08
出願番号2024050135
出願日2024-03-26
発明の名称印刷装置
出願人ブラザー工業株式会社
代理人弁理士法人i-MIRAI,個人,個人,個人
主分類B41J 2/01 20060101AFI20251001BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】V光照射部から照射され、媒体上で反射したUV光が、UV硬化型インクを吐出するヘッドのインク吐出面に到達するのを妨げることができる印刷装置を提供する。
【解決手段】
プリンタ100は、第1ヘッドアセンブリ1Aと、第1UV光照射機2aとを備える。第1ヘッドアセンブリ1Aは、UV硬化型インクを吐出するノズルNが形成されたノズル面12aを有する。第1UV光照射機2aは、第1ヘッドアセンブリ1Aに対して媒体Mの搬送方向の下流に位置し且つUV光を放射する、放射面22aを有する。放射面22aから放射されるUV光の光軸OAは、ノズルNから吐出されるUV硬化型インクの吐出方向から搬送方向の下流に遠ざかるように、UV硬化型インクの吐出方向に対して傾斜している。
【選択図】図6
特許請求の範囲【請求項１】
印刷装置であって、
ノズルが形成されたノズル面を有し、搬送方向に搬送される媒体に対して前記ノズルからＵＶ硬化型インクを吐出するための第１ヘッドが、第１方向の一方の端部に位置する第１ヘッドアセンブリと、
前記第１ヘッドアセンブリに対して前記搬送方向の下流に位置し、且つＵＶ光を放射する放射面が、前記第１方向の前記一方の端部に位置する第１ＵＶ光照射機とを備え、
前記放射面から放射される前記ＵＶ光の光軸が、前記ノズルから吐出される前記ＵＶ硬化型インクの吐出方向から前記搬送方向の下流に遠ざかるように、前記ＵＶ硬化型インクの吐出方向に対して傾斜している、印刷装置。
続きを表示（約 1,000 文字）【請求項２】
前記搬送方向において、前記第１ヘッドと前記放射面との間に位置するバッフルをさらに備える、請求項１に記載の印刷装置。
【請求項３】
前記バッフルは、前記第１方向及び前記搬送方向と直交する方向から見た形状が櫛歯状である、請求項２に記載の印刷装置。
【請求項４】
前記バッフルと前記放射面とは、前記搬送方向に離隔されている、請求項３に記載の印刷装置。
【請求項５】
前記媒体を、その周面にて前記搬送方向に搬送する搬送ローラをさらに備え、
前記放射面は前記搬送ローラの前記周面に対向している、請求項１に記載の印刷装置。
【請求項６】
前記ＵＶ光の光軸は、前記搬送ローラの回転中心に対して前記搬送方向の下流側にずれている、請求項５に記載の印刷装置。
【請求項７】
前記第１ヘッドアセンブリに対して前記搬送方向の上流に位置する第２ヘッドアセンブリと、
前記搬送方向において、前記第１ヘッドアセンブリと前記第２ヘッドアセンブリとの間に位置する第２ＵＶ光照射機とをさらに備え、
前記第２ヘッドアセンブリの前記第１方向の前記一方の端部には、ノズルが形成されたノズル面を有し、前記搬送方向に搬送される前記媒体に対して前記ノズルから前記ＵＶ硬化型インクを吐出する第２ヘッドが位置し、
前記第２ＵＶ光照射機の前記第１方向の前記一方の端部には、前記ＵＶ光を放射する放射面が位置し、
前記第２ＵＶ光照射機の前記放射面から放射される前記ＵＶ光の光軸と、前記第２ヘッドの前記ノズルから吐出される前記ＵＶ硬化型インクの吐出方向とが平行である、請求項１に記載の印刷装置。
【請求項８】
前記搬送方向において、前記第２ヘッドアセンブリと前記第２ＵＶ光照射機との間に位置するミストコレクタをさらに備え、
前記搬送方向において、前記第１ヘッドアセンブリと前記第１ＵＶ光照射機との間には前記ミストコレクタが存在しない、請求項７に記載の印刷装置。
【請求項９】
前記放射面の、前記ＵＶ光の光軸に対して垂直な方向の長さをＬ、前記放射面と前記ＵＶ光の光軸との交点から前記ＵＶ光の光軸と前記搬送ローラの前記周面との交点までの距離をＨ、前記ＵＶ光の光軸と前記ＵＶ光の前記搬送ローラの前記周面における反射光との角度をθとしたとき、
θ＞ａｒｃｔａｎ（Ｌ／（２Ｈ））を満たす、請求項６に記載の印刷装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ＵＶ硬化型インクを用いて媒体に画像を印刷するよう構成された印刷装置に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
従来、媒体上にＵＶ硬化型インクを吐出し、媒体上のＵＶ硬化型インクにＵＶ光を照射することにより、ＵＶ硬化型インクを媒体上に定着させる印刷装置が存在する。このような印刷装置において、ＵＶ硬化型インクの吐出時に発生するミストがＵＶ光照射部に付着することを妨げる従来技術が存在する（特許文献１）。この従来技術では、ＵＶ硬化型インクを吐出するヘッドと、ＵＶ光照射部との間に、吸引部が位置する。そして、ＵＶ硬化型インクの吐出時に発生するミストを吸引部で吸引することにより、ＵＶ硬化型インクのミストがＵＶ光照射部に付着することを妨げている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－１８５６９７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上記の従来技術では、ＵＶ光照射部のＵＶ光照射面が、ヘッドに向かって傾いている。この場合、ＵＶ光照射部から出射され媒体上で反射したＵＶ光が、ヘッドのインク吐出面に届きやすくなる。インク吐出面にはＵＶ硬化型インクを吐出するノズル開口が形成されているため、ＵＶ光がインク吐出面に届くと、ノズル開口に形成されたＵＶ硬化型インクのメニスカスが硬化し、インクの吐出不良が発生する可能性がある。
【０００５】
本発明は、上記のような課題を解決するためになされたものであり、ＵＶ光照射部から照射され、媒体上で反射したＵＶ光が、ＵＶ硬化型インクを吐出するヘッドのインク吐出面に到達するのを妨げることができる印刷装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の態様に従えば、ノズルが形成されたノズル面を有し、搬送方向に搬送される媒体に対して前記ノズルからＵＶ硬化型インクを吐出するための第１ヘッドが、第１方向の一方の端部に位置する第１ヘッドアセンブリと、前記第１ヘッドアセンブリに対して前記搬送方向の下流に位置し、且つＵＶ光を放射する放射面が、前記第１方向の前記一方の端部に位置する第１ＵＶ光照射機とを備える、印刷装置が提供される。前記放射面から放射される前記ＵＶ光の光軸は、前記ノズルから吐出される前記ＵＶ硬化型インクの吐出方向から前記搬送方向の下流に遠ざかるように、前記ＵＶ硬化型インクの吐出方向に対して傾斜している。
【発明の効果】
【０００７】
第１ＵＶ光照射機の放射面から放射されるＵＶ光の光軸が、第１ヘッドのノズルから吐出されるＵＶ硬化型インクの吐出方向から搬送方向の下流に遠ざかるように、ＵＶ硬化型インクの吐出方向に対して傾斜している。このため、第１ＵＶ光照射機の放射面から放射され、媒体上で反射したＵＶ光が、第１ヘッドのノズル面に到達するのを妨げることができる。
【図面の簡単な説明】
【０００８】

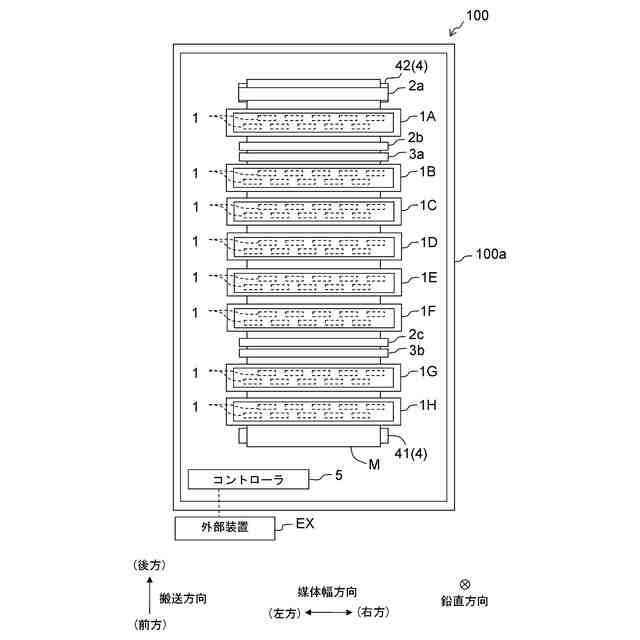

本発明のプリンタ１００の概略を示す平面図である。
プリンタ１００の概略を示す側面図である。
プリンタ１００の電気的構成を示すブロック図である。
ヘッドアセンブリ１Ａの概略を示す平面図である。

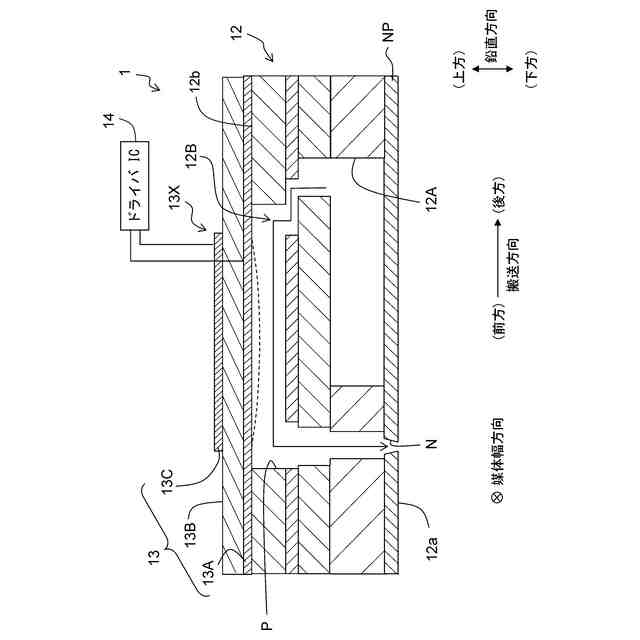

流路部材１２及びアクチュエータ部材１３の概略構成を示す図である。

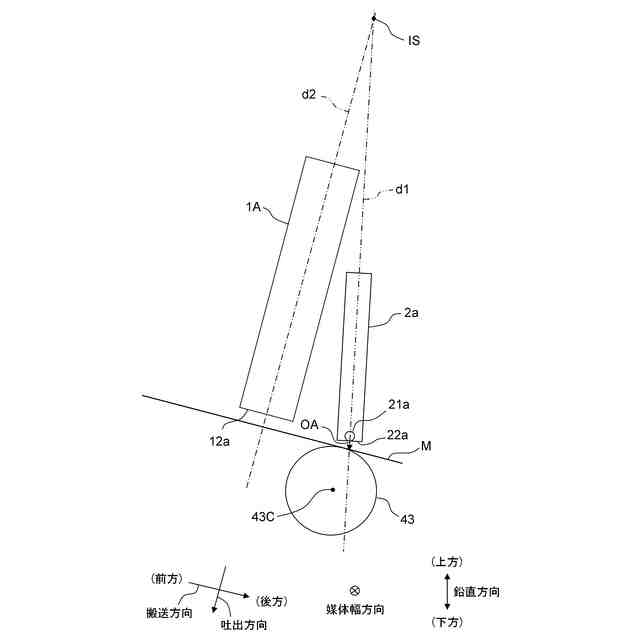

ＵＶ光照射機２ａから放射されるＵＶ光の光軸ＯＡが、ヘッドアセンブリ１Ａから吐出されるＵＶ硬化型インクの吐出方向に対して傾斜している様子を示す図である。

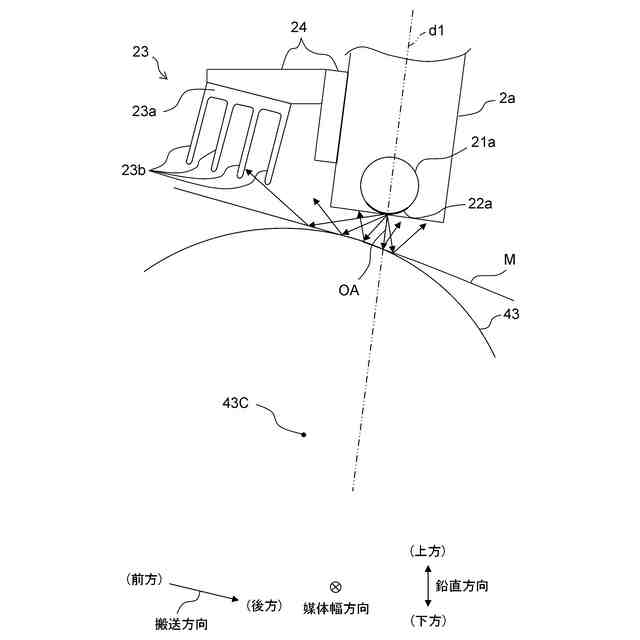

ＵＶ光照射機２ａの下方の端部付近の構成を示す図である。

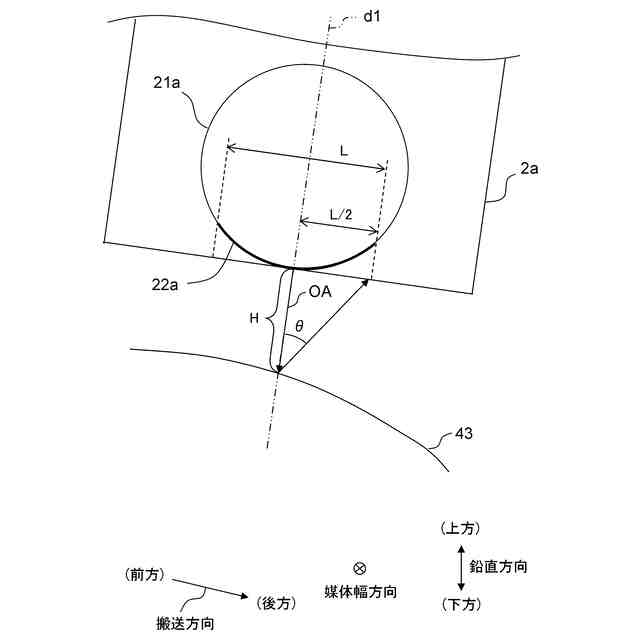

ＵＶ光照射機２ａから放射されるＵＶ光の光軸ＯＡとその正反射光との関係を説明するための図である。
【発明を実施するための形態】
【０００９】
［プリンタ１００の全体構成］
本発明の実施形態に係るプリンタ１００は、図１に示すように、筐体１００ａと、８個のヘッドアセンブリ１Ａ～１Ｈと、３個のＵＶ光照射機２ａ、２ｂ、２ｃと、２個のミストコレクタ３ａ、３ｂと、搬送機構４と、コントローラ５とを主に備えている。８個のヘッドアセンブリ１Ａ～１Ｈと、３個のＵＶ光照射機２ａ、２ｂ、２ｃと、２個のミストコレクタ３ａ、３ｂと、搬送機構４と、コントローラ５とは、筐体１００ａ内に配置されている。プリンタ１００は、さらに、筐体１００ａの外面に配置されたボタンで構成される、入力部を備えている。
【００１０】
図１及び図２に示すように、８個のヘッドアセンブリ１Ａ～１Ｈは、搬送方向の下流側からこの順に並べられている。搬送方向は、例えばロール紙等の媒体Ｍが搬送機構４の複数の搬送ローラ４３によって搬送される方向である。図１に示すように、ヘッドアセンブリ１Ａ～１Ｈの各々は、媒体幅方向に長い。媒体幅方向は、媒体Ｍの幅に沿った方向であり、鉛直方向及び搬送方向と直交する。ヘッドアセンブリ１Ａ～１Ｈの各々は、位置が固定された状態で媒体Ｍに対してインクを吐出するライン式である。例えば、搬送方向の下流側（後方）から６個のヘッドアセンブリ１Ａ～１Ｆにはそれぞれ、ブラック、シアン、バイオレット、マゼンタ、オレンジ、イエローのインクが供給され、残りの２個のヘッドアセンブリ１Ｇ、１Ｈにはホワイトのインクが供給される。いずれの色のインクも、紫外線（ＵＶ光）の照射によって硬化する紫外線硬化型インク（ＵＶ硬化型インク）が用いられる。
（【００１１】以降は省略されています）
