公開番号2025150479
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024051368
出願日2024-03-27
発明の名称軌道支持構造
出願人ピーエス・コンストラクション株式会社,株式会社ピーエスケー
代理人個人
主分類E01D 24/00 20060101AFI20251002BHJP(道路,鉄道または橋りょうの建設)
要約【課題】橋桁への負担を軽減し、安定して作業機械が移動する軌道を支持することができる軌道支持構造の提供。

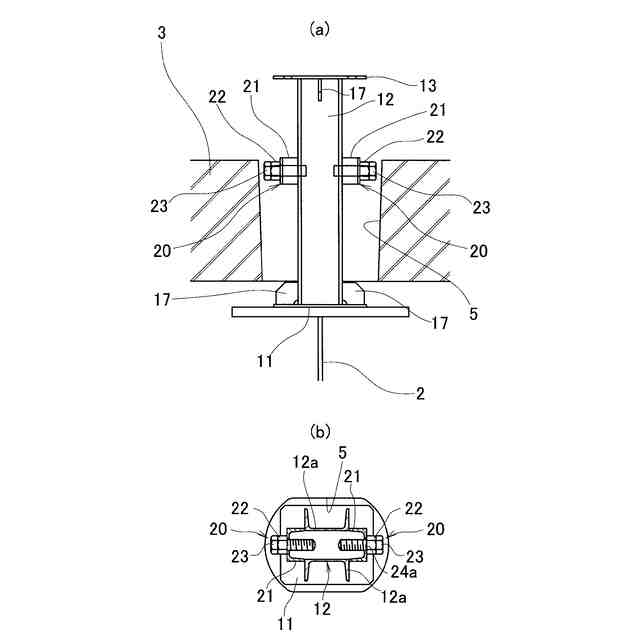

【解決手段】この軌道支持構造は、プレキャストコンクリート床版部材3の橋桁上に位置し、厚み方向に貫通した貫通孔5,5…を通して、軌道4を支持する軌道支持部材6を橋桁2上面に支持させ、軌道支持部材6は、橋桁2上面に載置される平板状の沓部11と、沓部11上に立設された支柱部12と、支柱部12の上端に固定された平板状の軌道受板13と、軌道支持部材6を貫通孔5内に固定する固定手段とを備えている。
【選択図】図3
特許請求の範囲【請求項１】

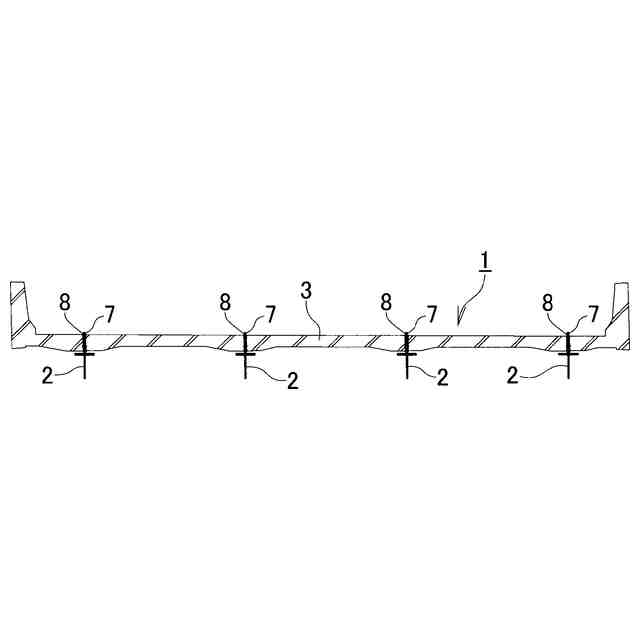

平行な複数の橋桁上に複数のプレキャストコンクリート床版部材を橋軸方向に並べて架設して床版を構築するにあたり、
前記プレキャストコンクリート床版部材の下面より伸縮可能に突出させた高さ調節具を介して前記橋桁上面に仮置きされた状態の前記複数のプレキャストコンクリート床版部材上を作業機械が移動するための軌道を支持する軌道支持構造において、
前記プレキャストコンクリート床版部材の橋桁上に位置し、厚み方向に貫通した貫通孔を通して、前記軌道を支持する軌道支持部材を前記橋桁上面に支持させ、
該軌道支持部材が固定手段により前記貫通孔に固定されていることを特徴としてなる軌道支持構造。
続きを表示（約 610 文字）【請求項２】
前記軌道支持部材は、前記橋桁上面に載置される平板状の沓部と、該沓部上に立設された支柱部と、該支柱部の上端に固定された平板状の軌道受板とを備え、
前記固定手段は、前記支柱部の所定高さに水平方向に伸縮可能に支持された複数のストッパーによって構成され、該複数のストッパーの先端部が前記貫通孔の内面に当接することで前記支柱部を前記貫通孔内に固定するようにした請求項１に記載の軌道支持構造。
【請求項３】
前記貫通孔は、前記橋桁と前記プレキャストコンクリート床版部材とを一体化させるジベルを溶植する際に使用するジベル孔である請求項１又は２に記載の軌道支持構造。
【請求項４】
前記固定手段が前記軌道支持部材の上下方向に複数段配置に備えられている請求項１又は２に記載の軌道支持構造。
【請求項５】
前記固定手段が前記軌道支持部材の上下方向に移動可能に支持されている請求項１又は２に記載の軌道支持構造。
【請求項６】
前記軌道支持部材下に着脱可能に固定される高さ調整用駒を備えている請求項１又は２に記載の軌道支持構造。
【請求項７】
前記軌道支持部材下に配置されるライナー部材を備え、該ライナー部材は、前記橋桁上面に突設された複数の突起物の高さより厚く、且つ前記突起物間に配置されている請求項１又は２に記載の軌道支持構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、橋梁や高架道路の床版を構築する際に使用する架設機やその他の自走式機械等が走行するための軌道を支持するための軌道支持構造に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
近年、高架道路や橋梁の老朽化に伴う大規模更新工事が進められ、この大規模更新工事において床版取替工事が盛んに行われている。
【０００３】
この床版取替工事は、所定の作業区画の既設床版を橋軸方向に複数の部材（以下、既設床版部材という）に分割して撤去し、撤去後の当該作業区画に工場等で予め製作されたプレキャストコンクリート床版部材（以下、ＰＣａ床版部材という）を橋軸方向に並べて鋼桁等の橋桁上に架設する。
【０００４】
各ＰＣａ床版部材の架設作業は、先ず、ＰＣａ床版部材の下面より伸縮可能に高さ調節具を突出させておき、高さ調節具を介して橋桁上面に所定の隙間を介して仮置きし、高さ調節具によってＰＣａ床版部材の高さを調節する。
【０００５】
その後、新設プレキャスト床版と鋼桁とを一体化するためのスタッドジベルをＰＣａ床版部材に設けたジベル孔の位置に合わせて鋼桁上に溶植する。
【０００６】
そして、上述したジベル孔及びＰＣａ床版部材と橋桁上面との隙間を無収縮モルタル等の充填材を充填することによってＰＣａ床版部材と橋桁とを一体化させるようになっている。
【０００７】
一方、床版取替工事では、既設床版の撤去作業や新設のＰＣａ床版部材の架設作業を移動式クレーンによって行うことが一般的であるが、作業場所近傍に移動式クレーンを据え付けることができない場合には床版架設機が用いられている。
【０００８】
この床版架設機は、床版（橋面）上に敷設されたレール軌道上を移動する移動手段と、移動手段に支持された脚材に主桁部が支持されてなるフレームと、フレームに支持された揚重装置とを備え、レール軌道上を移動しつつ順次既設床版部材の撤去及びＰＣａ床版部材の架設を行えるようになっている（例えば、特許文献１を参照）。
【先行技術文献】
【特許文献】
【０００９】
特開２０１９－１７３４３６号公報
【発明の概要】
【発明が解決しようとする課題】
【００１０】
床版架設機は、既設床版部材を所定枚数撤去した後、既設床版部材を撤去した範囲に新設ＰＣａ床版部材を架設する手順で作業を行う場合、所定枚数の新設のＰＣａ床版部材を架設した後、床版架設機を次の隣接する作業エリアまで移動させる必要があり、その際、新設のＰＣａ床版部材上に敷設されたレール軌道上を移動する。
（【００１１】以降は省略されています）
