公開番号2025144754
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024044592
出願日2024-03-21
発明の名称コンクリートスタッカ
出願人株式会社NIPPO
代理人弁理士法人プロウィン
主分類E01C 19/48 20060101AFI20250926BHJP(道路,鉄道または橋りょうの建設)
要約【課題】ベルトコンベアからのコンクリート材料の漏れを抑制しながらも、ベルトの長寿命化を図ることが可能なコンクリートスタッカを提供する。

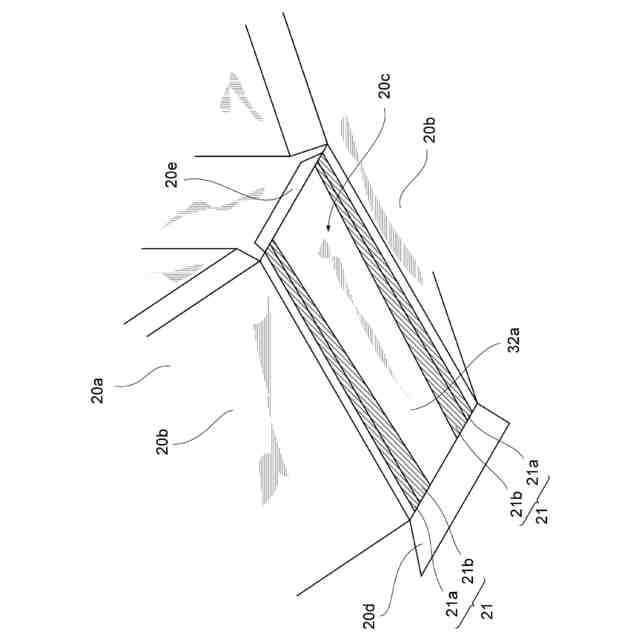

【解決手段】コンクリート材料が供給され、開口部(20c)を有するホッパ(20a,20b)と、開口部(20c)の下方に設けられてコンクリート材料を搬送するベルトコンベア(32)と、開口部(20c)に設けられてベルトコンベア(32)のベルト(32a)に接触するスクレーパ(21)とを備え、スクレーパ(21)は、ベルトコンベア(32)の搬送方向に沿って幅が変化しているコンクリートスタッカ。
【選択図】図5
特許請求の範囲【請求項１】
コンクリート材料が供給され、開口部を有するホッパと、
前記開口部の下方に設けられて前記コンクリート材料を搬送するベルトコンベアと、
前記開口部に設けられて前記ベルトコンベアのベルトに接触するスクレーパとを備え、
前記スクレーパは、前記ベルトコンベアの搬送方向に沿って幅が変化していることを特徴とするコンクリートスタッカ。
続きを表示（約 420 文字）【請求項２】
請求項１に記載のコンクリートスタッカであって、
前記ベルトコンベアは、前記ベルトの幅方向に張力を加えるテンション部材と、前記ベルトに沿って設けられたチェーン部と、前記チェーン部を駆動するスプロケットを備えることを特徴とするコンクリートスタッカ。
【請求項３】
請求項１に記載のコンクリートスタッカであって、

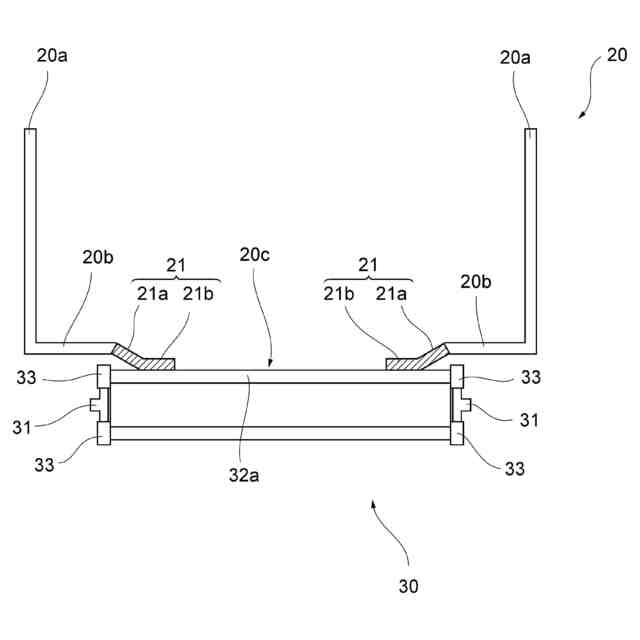

前記スクレーパが前記ベルトの幅方向における両側に設けられており、

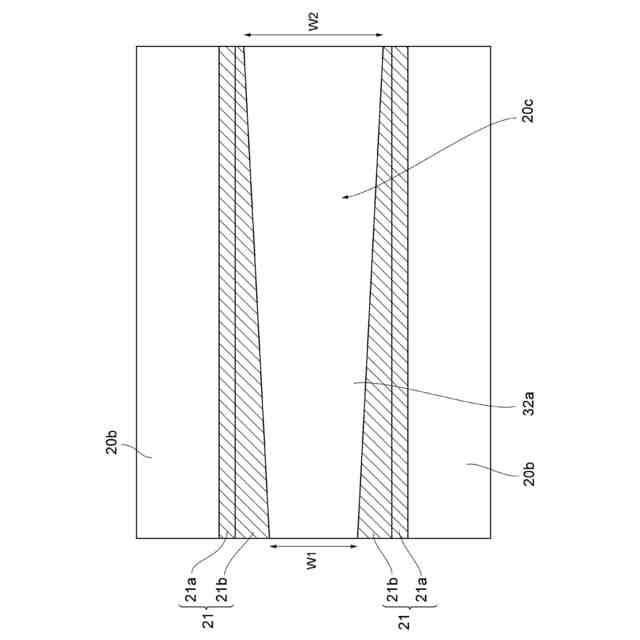

前記ベルトコンベアの搬送方向に沿って、前記スクレーパ同士の間隔が拡がっていることを特徴とするコンクリートスタッカ。
【請求項４】
請求項１から３の何れか一つに記載のコンクリートスタッカであって、

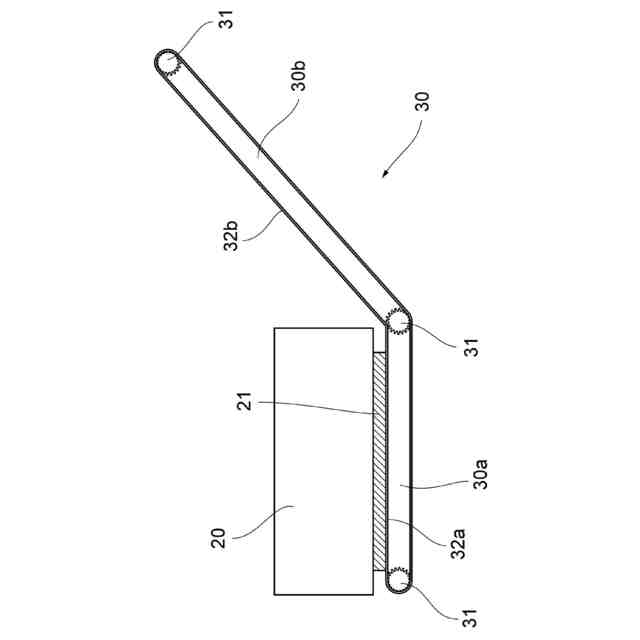

前記ベルトコンベアは、前記開口部の下方における水平搬送部と、前記水平搬送部から延伸されて前記水平搬送部に対して傾斜する傾斜搬送部を備えていることを特徴とするコンクリートスタッカ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、コンクリートスタッカに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】

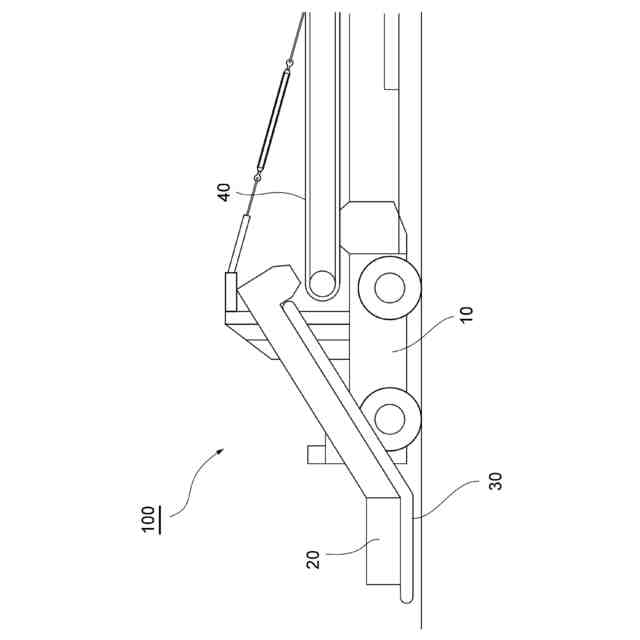

従来、道路等のコンクリート舗装の施工時にコンクリート材料を供給する装置として、車両に設けたベルトコンベアでコンクリート材料を搬送するコンクリートスタッカが用いられている（例えば特許文献１を参照）。このような従来のコンクリートスタッカでは、ベルトコンベアに傾斜面が設けられており、ホッパの位置よりも高い位置までコンクリート材料を搬送して、他のベルトコンベアや他の工事用車両に対してコンクリート材料を供給する。
【先行技術文献】
【特許文献】
【０００３】
特開２０００－２５７０１２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上述した従来のコンクリートスタッカでは、ホッパの下方にベルトが水平に配置されており、流動性のあるコンクリート材料が幅方向における両側に拡がって落下する可能性がある。そこで、ホッパの開口部にベルトの搬送面と接触するスクレーパを設け、スクレーパとベルトの隙間からコンクリート材料が漏れないようにすることも提案されている。しかし、従来のコンクリートスタッカでは、スクレーパがベルトと接触しているためベルトの表面が摩擦によって劣化や破断しやすく、ベルトの寿命が短くなるという問題があった。
【０００５】
そこで本発明は、上記従来の問題点に鑑みなされたものであり、ベルトコンベアからのコンクリート材料の漏れを抑制しながらも、ベルトの長寿命化を図ることが可能なコンクリートスタッカを提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記課題を解決するために、本発明のコンクリートスタッカは、コンクリート材料が供給され、開口部を有するホッパと、前記開口部の下方に設けられて前記コンクリート材料を搬送するベルトコンベアと、前記開口部に設けられて前記ベルトコンベアのベルトに接触するスクレーパとを備え、前記スクレーパは、前記ベルトコンベアの搬送方向に沿って幅が変化していることを特徴とする。
【０００７】
このような本発明のコンクリートスタッカでは、ホッパの開口部に設けられたたスクレーパが、ベルトコンベアの搬送方向に沿って幅が変化していることで、ベルトの搬送面がスクレーパと接触する頻度を低減することができ、ベルトコンベアからのコンクリート材料の漏れを抑制しながらも、ベルトの長寿命化を図ることが可能となる。
【０００８】
また、本発明の一態様では、前記ベルトコンベアは、前記ベルトの幅方向に張力を加えるテンション部材と、前記ベルトに沿って設けられたチェーン部と、前記チェーン部を駆動するスプロケットを備える。
【０００９】
また、本発明の一態様では、前記スクレーパが前記ベルトの幅方向における両側に設けられており、前記ベルトコンベアの搬送方向に沿って、前記スクレーパ同士の間隔が拡がっている。
【００１０】
また、本発明の一態様では、前記ベルトコンベアは、前記開口部の下方における水平搬送部と、前記水平搬送部から延伸されて前記水平搬送部に対して傾斜する傾斜搬送部を備えている。
【発明の効果】
（【００１１】以降は省略されています）
