公開番号2025150602
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024051584
出願日2024-03-27
発明の名称ストレージシステム及びストレージシステムの制御方法
出願人株式会社日立製作所
代理人弁理士法人信友国際特許事務所
主分類G06F 11/20 20060101AFI20251002BHJP(計算;計数)
要約【課題】キャッシュメモリにおけるデータロストの発生前に、データロストの回避処理を行えるようにする。
【解決手段】本発明の一態様のストレージシステム100のコントローラ1は、DIMM11の状態に関する情報を取得し、取得した情報に基づいてDIMM11における修復不能な障害の予兆を監視して検出する障害予兆監視部101と、障害予兆監視部101が障害の予兆を検出した場合、冗長性が失われたキャッシュデータを所定の退避先にコピー又は移動させる制御部104と、を備える
【選択図】図6
特許請求の範囲【請求項１】
それぞれがキャッシュメモリを有し、互いに冗長化構成とされた複数のコントローラと、前記キャッシュメモリのキャッシュデータが格納されるドライブと、を有するストレージシステムであって、
前記コントローラは、
前記キャッシュメモリの状態に関する情報を取得し、取得した前記情報に基づいて前記キャッシュメモリにおける修復不能な障害の予兆を監視して検出する障害予兆監視部と、
前記障害予兆監視部が前記障害の予兆を検出した場合、冗長性が失われた前記キャッシュデータを、所定の退避先に複製又は移動させる制御部と、を備える
ストレージシステム。
続きを表示（約 1,400 文字）【請求項２】
冗長性が失われた前記キャッシュデータは、前記コントローラに対して冗長化構成とされた他コントローラが動作不可状態にあることにより、二重化されていない前記キャッシュデータである
請求項１に記載のストレージシステム。
【請求項３】
前記障害予兆監視部は、前記キャッシュメモリの状態に関する情報として、前記キャッシュメモリにおける訂正可能エラーの発生パターンの情報を取得し、前記発生パターンが予め定義された条件に該当する場合に、前記障害の予兆を検出する
請求項２に記載のストレージシステム。
【請求項４】
前記発生パターンは、単位時間あたりの前記訂正可能エラーの発生数によって示されるパターン、又は、前記訂正可能エラーのビットパターンである
請求項３に記載のストレージシステム。
【請求項５】
前記障害予兆監視部は、前記キャッシュメモリの状態に関する情報として、前記キャッシュメモリの温度の情報を取得し、前記温度が所定の閾値範囲を超えていた場合、前記障害の予兆を検出する
請求項３に記載のストレージシステム。
【請求項６】
前記障害予兆監視部は、前記キャッシュメモリの状態に関する情報として、前記キャッシュメモリへの供給電圧の情報を取得し、前記供給電圧が所定の閾値範囲を超えていた場合、前記障害の予兆を検出する
請求項３に記載のストレージシステム。
【請求項７】
冗長性が失われた前記キャッシュデータの前記所定の退避先は、自コントローラ内のキャッシュデータ退避メモリ、自コントローラ及び自コントローラに対して冗長化構成とされた他コントローラを含む第１クラスタに対して冗長構成とされた第２クラスタ内の他コントローラの前記キャッシュメモリ、又は、前記ドライブである
請求項５又は６に記載のストレージシステム。
【請求項８】
前記制御部は、前記キャッシュデータの冗長性の回復の速度が重要視される場合においては、冗長性が失われた前記キャッシュデータを、前記第２クラスタの前記他コントローラの前記キャッシュメモリに複製する処理である第１冗長性回復処理を、優先的に選択する
請求項７に記載のストレージシステム。
【請求項９】
前記制御部は、前記キャッシュデータの冗長性の確実性が重要視される場合においては、冗長性が失われた前記キャッシュデータを前記ドライブに移動させる処理である第２冗長性回復処理を、優先的に選択する
請求項７に記載のストレージシステム。
【請求項１０】
それぞれがキャッシュメモリを有し、互いに冗長化構成とされた複数のコントローラと、前記キャッシュメモリのキャッシュデータが格納されるドライブと、を有するストレージシステムの制御方法であって、
前記コントローラが、前記キャッシュメモリの状態に関する情報を取得し、取得した前記情報に基づいて前記キャッシュメモリにおける修復不能な障害の予兆を監視して検出する手順と、
前記障害の予兆を検出した場合、冗長性が失われた前記キャッシュデータを、所定の退避先に複製又は移動させる手順と、を含む
ストレージシステムの制御方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ストレージシステム及びストレージシステムの制御方法に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
従来、磁気ディスク装置等で構成される複数のドライブを用いることによりデータの冗長化を図ったストレージシステムが知られている。このようなストレージシステムにおいて、メインメモリ、キャッシュメモリ等を搭載したコントローラボード（以下、単に「コントローラ」とも称する）も冗長化することにより、ドライブに保存される前のキャッシュデータの冗長化も図ることができる。しかし、このように構成されたストレージシステムにおいて、例えば、冗長化構成とされた一方のコントローラが動作不可状態となった場合、キャッシュデータの冗長性は維持されなくなる。
【０００３】
特許文献１には、冗長化構成とされた２つのクラスタのそれぞれに含まれる２つのメモリコントローラが、それぞれ独立して互いに無関係にキャッシュデータを格納するアドレスを決定するディスクアレイサブシステムが開示されている。ディスクアレイサブシステムがこのように構成されることにより、ホストコントローラから転送されたデータは、２つのメモリコントローラのそれぞれ異なるアドレスのページに格納される。つまり、２つのメモリコントローラが管理するディレクトリの構成は、それぞれ異なる内容となる。
【０００４】
特許文献１に記載のディスクアレイサブシステムによれば、データ復旧の際に、クラスタ内の２つのメモリコントローラ間で、それぞれのディレクトリにおける管理内容を一致させる必要がなくなる。したがって、特許文献１に記載のディスクアレイサブシステムは、他方のメモリコントローラに格納されているDirtyデータ、すなわち、ディスクへの未書き込みのデータを、故障したメモリコントローラ内のキャッシュメモリの任意の格納アドレスに書き込むことによって、クラスタにおけるデータの冗長性を回復できる。
【先行技術文献】
【特許文献】
【０００５】
特開２０１０－９２３１８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
ところで、コントローラに搭載されるメモリモジュールとして、キャッシュメモリ及びメインメモリの両方を備えるものが採用されることがある。このようなメモリモジュールにおいて、例えば、訂正可能なコレクタブルエラー等の障害が短期間のうちに連続して発生し、該発生回数が閾値エラー数を超えると、コントローラが閉塞する。そして、一方のコントローラが閉塞した状態、すなわち、キャッシュデータの冗長性が失われた状態において、冗長化構成とされた他方のコントローラでも障害が発生した場合、キャッシュデータが消失してしまう。すなわち、データロストが起こってしまう。
【０００７】
本発明は、上記の状況を考慮してなされたものであり、本発明の目的は、キャッシュデータのデータロストの発生に先立って、データロストの回避処理を行えるようにすることにある。
【課題を解決するための手段】
【０００８】
本発明の一態様に係るストレージシステムは、それぞれがキャッシュメモリを有し、互いに冗長化構成とされた複数のコントローラと、キャッシュメモリのキャッシュデータが格納されるドライブと、を有するストレージシステムである。本発明の一態様に係るストレージシステムのコントローラは、キャッシュメモリの状態に関する情報を取得し、取得した情報に基づいてキャッシュメモリにおける修復不能な障害の予兆を監視して検出する障害予兆監視部と、障害予兆監視部が障害の予兆を検出した場合、冗長性が失われたキャッシュデータを、所定の退避先に複製又は移動させる制御部と、を備える。
【発明の効果】
【０００９】
本発明の少なくとも一態様によれば、メモリモジュールにおけるデータロストの発生に先立って、データロストの回避処理を取れるようになる。
上記した以外の課題、構成及び効果は、以下の実施形態の説明により明らかにされる。
【図面の簡単な説明】
【００１０】
複数のメモリモジュールが搭載された従来のコントローラの構成例を示す図である。

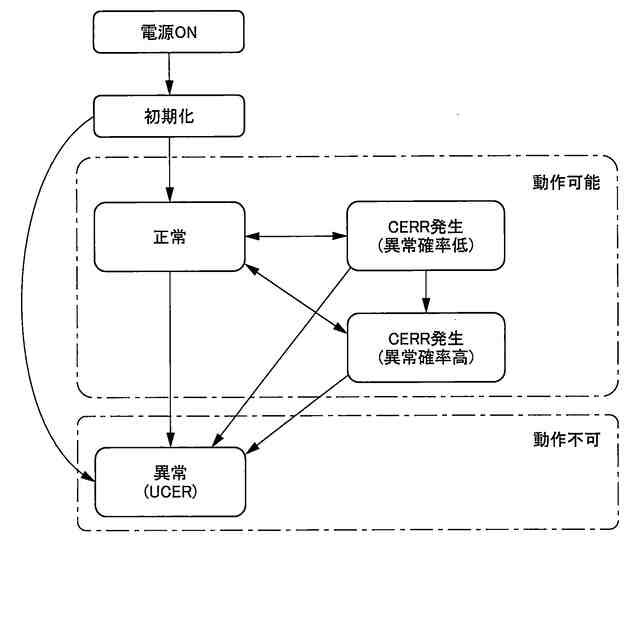

従来のＤＩＭＭの状態遷移の例を示す図である。

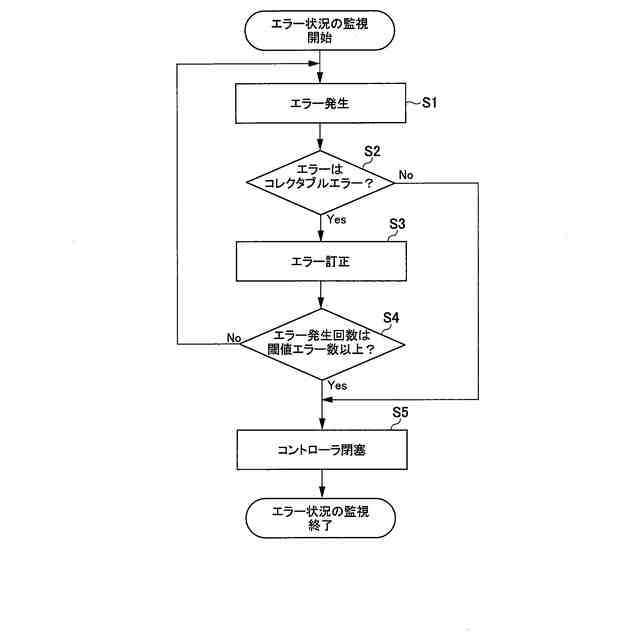

従来のＣＰＵによるＤＩＭＭのエラー状況監視処理の手順の例を示すフローチャートである。

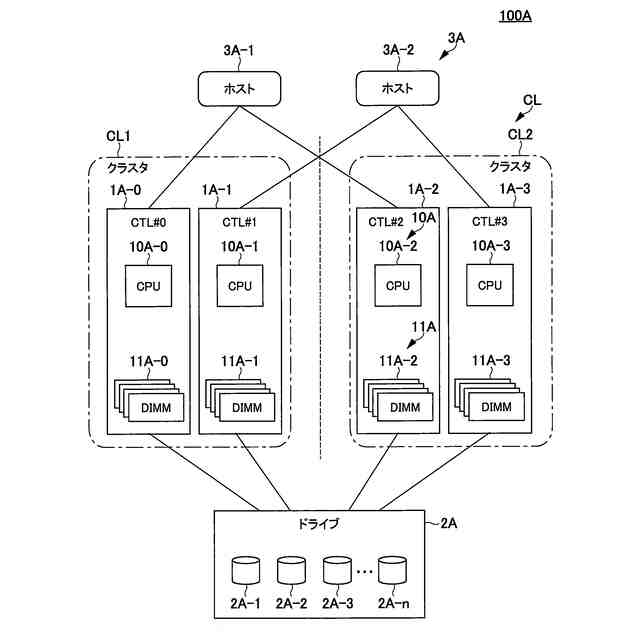

冗長構成とされた従来のストレージシステムの構成例を示す図である。

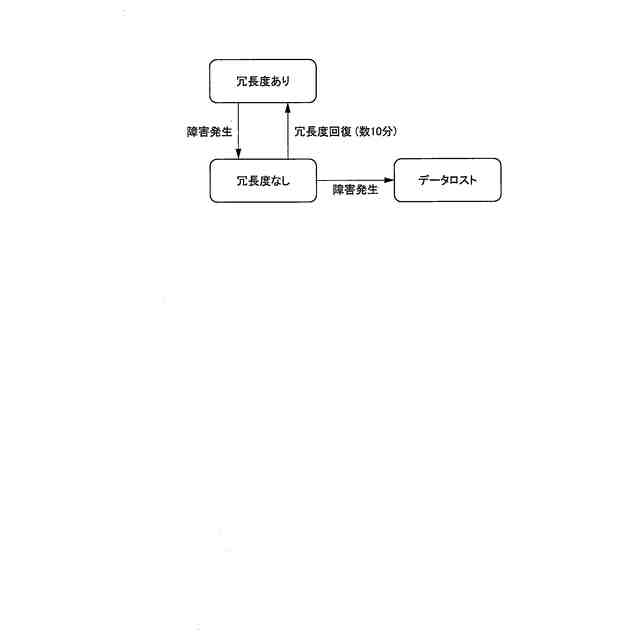

従来のコントローラの冗長性の状態遷移の例を示す図である。

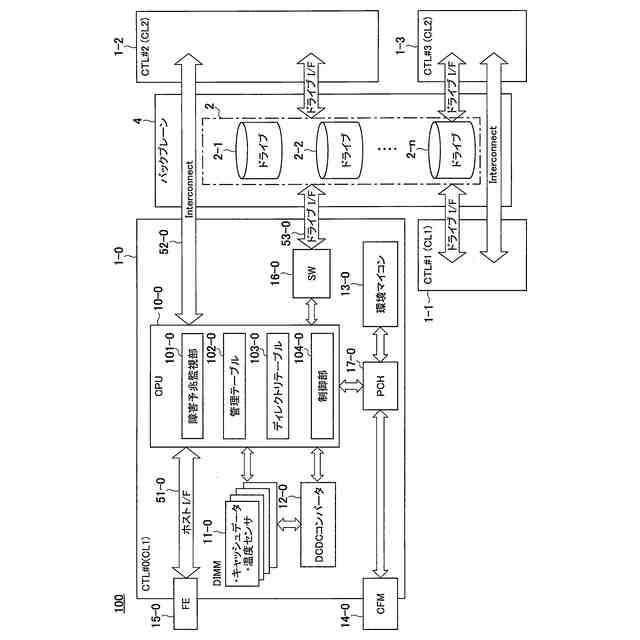

本発明の一実施形態に係るストレージシステムの構成例を示すブロック図である。

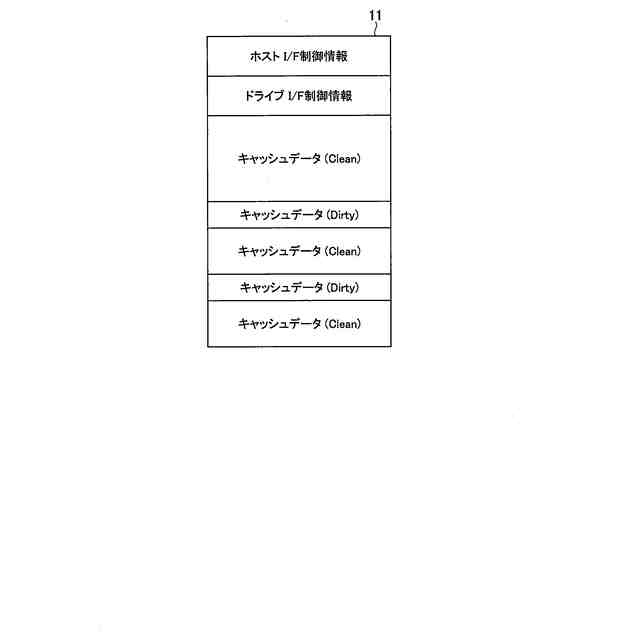

本発明の一実施形態に係るＤＩＭＭの格納情報の例を示す図である。

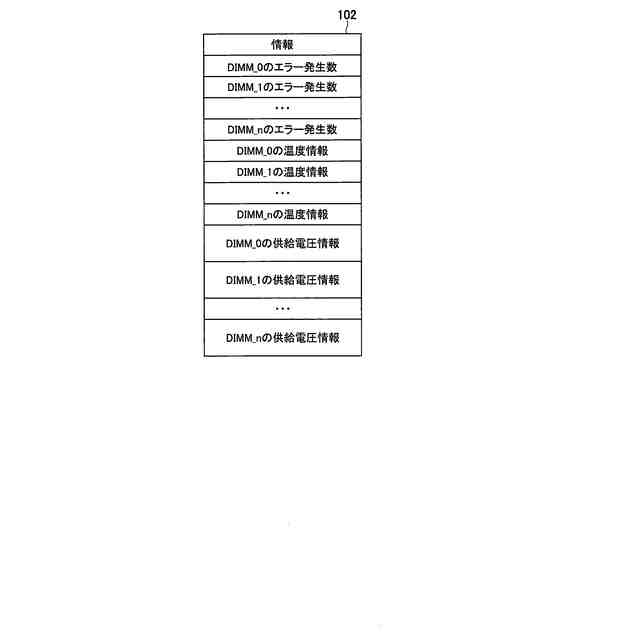

本発明の一実施形態に係る管理テーブルの構成例を示す図である。

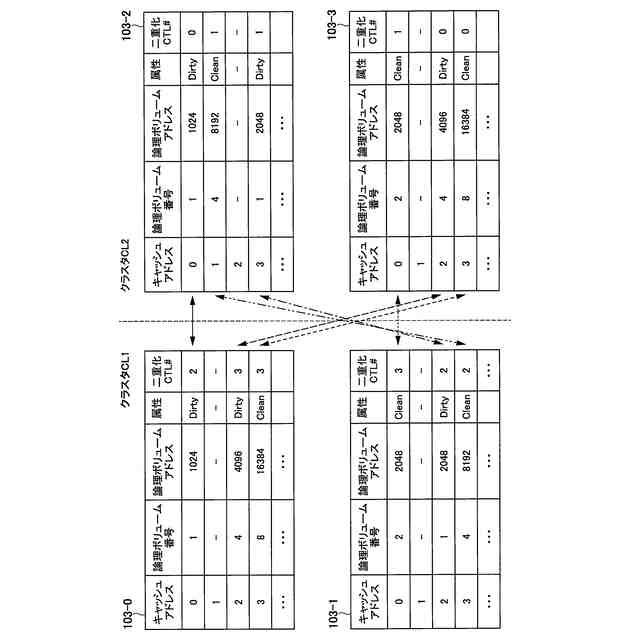

本発明の一実施形態に係るディレクトリテーブルの構成例を示す図である。
本発明の一実施形態に係るストレージシステムの制御処理の手順の例を示すフローチャートである。
本発明の一実施形態に係るデータロスト回避のスピードを重視する場合におけるデータロスト回避処理の手順の例を示すフローチャートである。
本発明の一実施形態に係るデータロスト回避の信頼性（確実性）を重視する場合におけるデータロスト回避処理の手順の例を示すフローチャートである。
本発明の一実施形態に係る第１冗長性回復処理の手順の例を示すフローチャートである。
本発明の一実施形態に係る第２冗長性回復処理の手順の例を示すフローチャートである。
本発明の一実施形態に係る第３冗長性回復処理の手順の例を示すフローチャートである。
【発明を実施するための形態】
（【００１１】以降は省略されています）
