公開番号2025157956
公報種別公開特許公報(A)
公開日2025-10-16
出願番号2024060339
出願日2024-04-03
発明の名称燃料電池ブロックおよび燃料電池システム
出願人株式会社日立製作所
代理人弁理士法人筒井国際特許事務所
主分類H01M 8/2404 20160101AFI20251008BHJP(基本的電気素子)
要約【課題】発電に利用できる実効面積の低下を抑制でき、複数の燃料電池セルを高密度に配置できる燃料電池ブロックと、複数の燃料電池ブロックを備えた燃料電池システムとを提供する。また、そのような燃料電池ブロックおよび燃料電池システムを実現するための燃料電池セルを提供する。

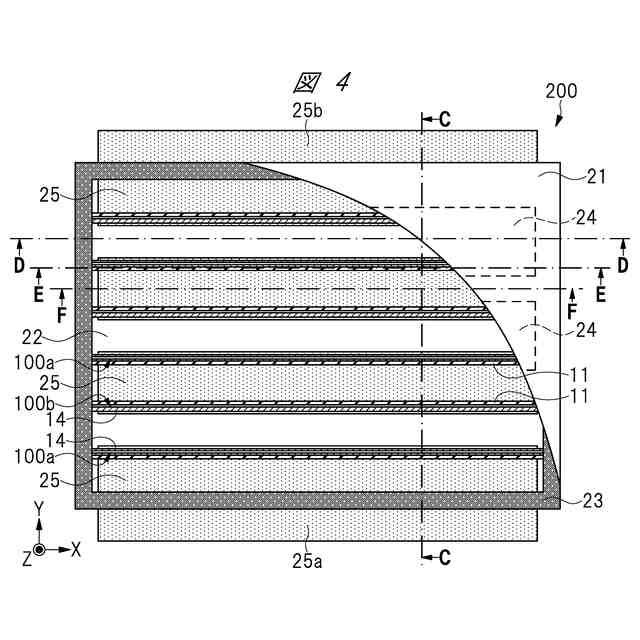

【解決手段】燃料電池ブロック(200)は、第1板部材21と、第2板部材22と、枠部材23と、複数の第1燃料電池セル100aと、複数の第2燃料電池セル100bとを備える。第1燃料電池セル100aでは、第1引き出し部14aが第1板部材21側に位置し、且つ、第2引き出し部12aが第2板部材22側に位置する。第2燃料電池セル100bでは、第2引き出し部12aが第1板部材21側に位置し、且つ、第1引き出し部14aが第2板部材22側に位置する。

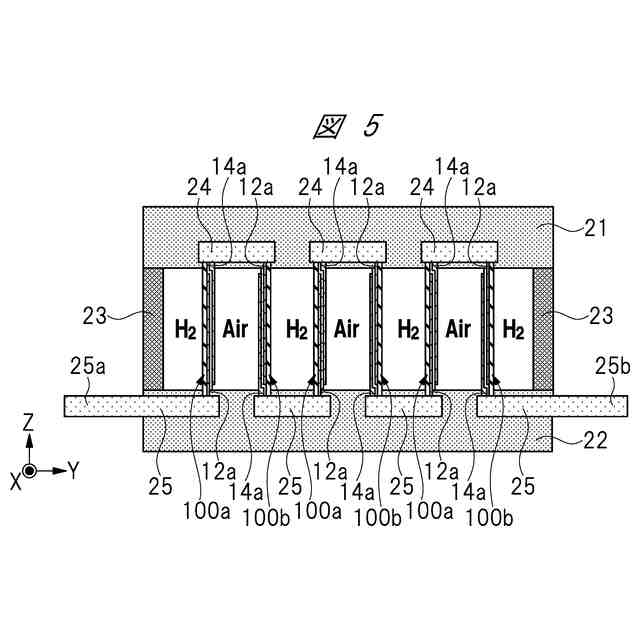

【選択図】図5
特許請求の範囲【請求項１】
第１板部材と、
前記第１板部材と対向するように配置された第２板部材と、
前記第１板部材および前記第２板部材に挟まれた枠部材と、
前記第１板部材、前記第２板部材および前記枠部材によって囲まれたガス容器内に配置された複数の燃料電池セルと、
を備え、

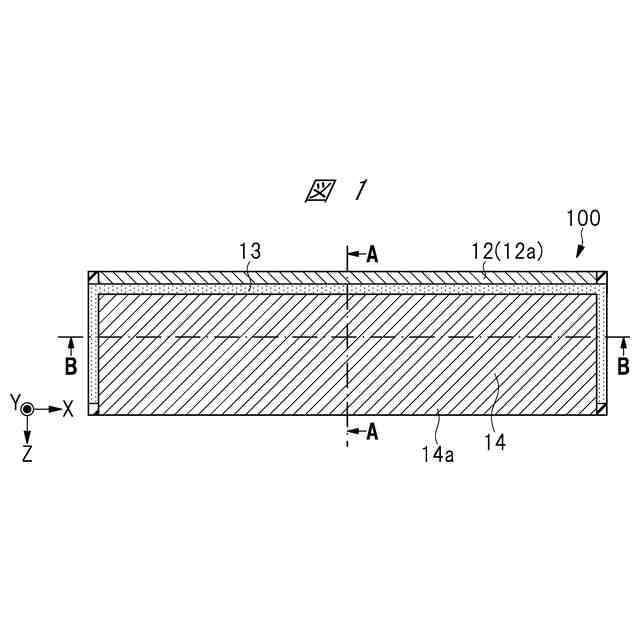

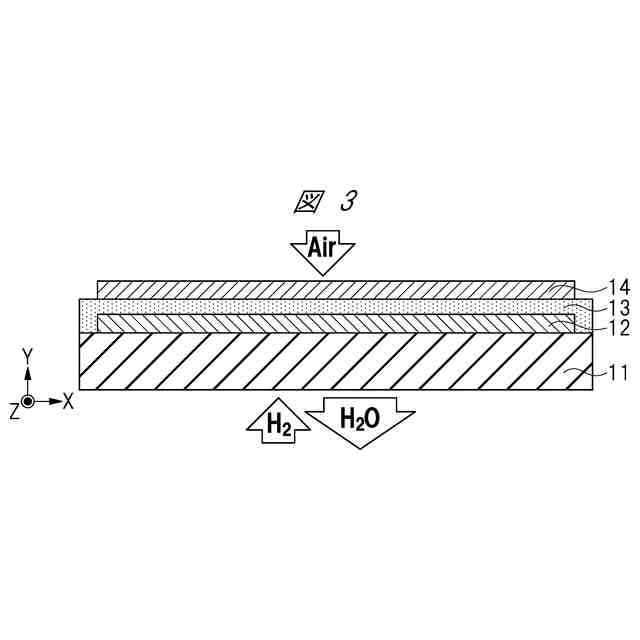

前記燃料電池セルは、多孔質絶縁基板の上に、第１電極膜、第２電極膜、および、前記第１電極膜と前記第２電極膜との間に形成された固体の電解質膜からなる積層構造を持ち、
前記燃料電池セルは、前記第１電極膜、前記電解質膜および前記第２電極膜の積層方向から見た平面視において、長方形状を成し、
前記燃料電池セルの一方の長辺側に位置する前記第１電極膜の一部は、前記燃料電池セルの外部と電気的な導通を取るための第１引き出し部を構成し、
前記燃料電池セルの他方の長辺側に位置する前記第２電極膜の一部は、前記燃料電池セルの外部と電気的な導通を取るための第２引き出し部を構成し、
前記複数の前記燃料電池セルは、前記第１引き出し部が前記第１板部材側に位置し、且つ、前記第２引き出し部が前記第２板部材側に位置する複数の第１燃料電池セルと、前記第２引き出し部が前記第１板部材側に位置し、且つ、前記第１引き出し部が前記第２板部材側に位置する複数の第２燃料電池セルとを含み、
前記第１燃料電池セルの前記第１電極膜と前記第２燃料電池セルの前記第１電極膜とが対向し、且つ、前記第１燃料電池セルの前記多孔質絶縁基板と前記第２燃料電池セルの前記多孔質絶縁基板とが対向するように、前記第１燃料電池セルおよび前記第２燃料電池セルが繰り返し隣り合わせに配置されている、燃料電池ブロック。
続きを表示（約 1,800 文字）【請求項２】
請求項１に記載の燃料電池ブロックにおいて、
前記積層方向から見た平面視において、前記第１引き出し部は、前記第２電極膜に重ならず、前記第２引き出し部は、前記第１電極膜に重ならない、燃料電池ブロック。
【請求項３】
請求項１に記載の燃料電池ブロックにおいて、

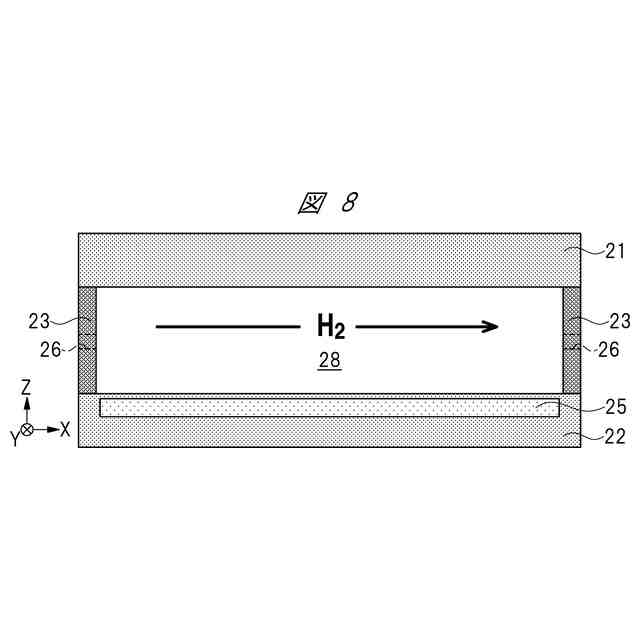

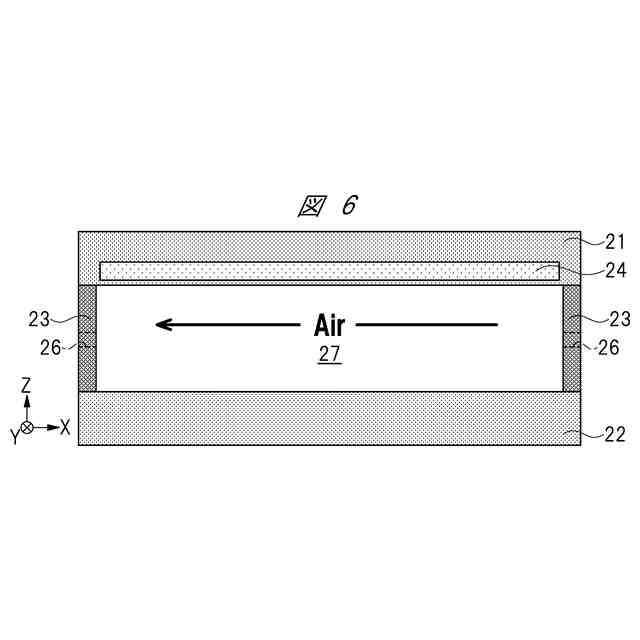

前記複数の前記燃料電池セルは、前記ガス容器を、対向する前記第１電極膜に酸化剤ガスを供給するための第１ガス流路と、対向する前記第２電極膜に燃料ガスを供給するための第２ガス流路とに分断する隔壁として機能する、燃料電池ブロック。
【請求項４】
請求項３に記載の燃料電池ブロックにおいて、
前記第１板部材の内部に設けられた複数の第１集電配線と、
前記第２板部材の内部に設けられた複数の第２集電配線と、
を更に備え、
前記複数の前記第１集電配線は、それぞれ、前記第１燃料電池セルの前記第１引き出し部と、前記第２燃料電池セルの前記第２引き出し部とに電気的に接続され、
前記複数の前記第２集電配線は、それぞれ、前記第２燃料電池セルの前記第１引き出し部と、前記第１燃料電池セルの前記第２引き出し部とに電気的に接続され、
前記複数の前記燃料電池セルが、互いに直列接続されている、燃料電池ブロック。
【請求項５】
請求項４に記載の燃料電池ブロックにおいて、
前記第１板部材の外部に引き出された前記複数の前記第１集電配線の一部、または、前記第２板部材の外部に引き出された前記複数の前記第２集電配線の一部は、前記燃料電池ブロックの外部と電気的な導通を取るための正極出力端子および負極出力端子を構成する、燃料電池ブロック。
【請求項６】
請求項５に記載の燃料電池ブロックにおいて、
前記第１ガス流路に前記酸化剤ガスを供給するための第１ガス供給配管と、
前記第１ガス流路に残留するガスを排気するための第１ガス排気配管と、
前記第２ガス流路に前記燃料ガスを供給するための第２ガス供給配管と、
前記第２ガス流路に残留するガスを排気するための第２ガス排気配管と、
を更に備えた、燃料電池ブロック。
【請求項７】
請求項６に記載の燃料電池ブロックにおいて、
前記枠部材には、前記第１ガス流路と前記第１ガス供給配管とを連通させる第１貫通孔と、前記第１ガス流路と前記第１ガス排気配管とを連通させる第２貫通孔と、前記第２ガス流路と前記第２ガス供給配管とを連通させる第３貫通孔と、前記第２ガス流路と前記第２ガス排気配管とを連通させる第４貫通孔とが形成されている、燃料電池ブロック。
【請求項８】
請求項６に記載の燃料電池ブロックにおいて、
前記第１板部材のうち前記複数の前記第１集電配線が設けられていない箇所、または、前記第２板部材のうち前記複数の前記第２集電配線が設けられていない箇所には、前記第１ガス流路と前記第１ガス供給配管とを連通させる第１貫通孔と、前記第１ガス流路と前記第１ガス排気配管とを連通させる第２貫通孔と、前記第２ガス流路と前記第２ガス供給配管とを連通させる第３貫通孔と、前記第２ガス流路と前記第２ガス排気配管とを連通させる第４貫通孔とが形成されている、燃料電池ブロック。
【請求項９】
請求項６に記載の燃料電池ブロックを複数備えた燃料電池システムであって、
前記複数の前記燃料電池ブロックは、互いに隣接配置された２つの燃料電池ブロックを含み、
前記複数の前記燃料電池ブロックは、直列接続または並列接続され、
前記２つの前記燃料電池ブロックは、一方の前記第１板部材および他方の前記第２板部材、前記一方の前記第１板部材および他方の前記第１板部材、または、一方の前記第２板部材および前記他方の前記第２板部材が対向するように隣接配置されているか、互いの前記枠部材が対向するように隣接配置されている、燃料電池システム。
【請求項１０】
請求項９に記載の燃料電池システムであって、
前記一方の前記第１板部材および前記他方の前記第２板部材が対向するように、前記２つの前記燃料電池ブロックが隣接配置され、
前記２つの前記燃料電池ブロックは、並列接続されている、燃料電池システム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、複数の燃料電池セルを備えた燃料電池ブロック、および、複数の燃料電池ブロックを備えた燃料電池システムに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
特許文献１、特許文献２および特許文献３には、固体酸化物燃料電池（Solid Oxide Fuel Cell：ＳＯＦＣ）を用いた技術が開示されている。
【０００３】
特許文献１には、スタック構造のＳＯＦＣが開示されている。スタック構造のＳＯＦＣでは、各層毎に、燃料ガスの流路および酸化剤ガスの流路が形成されている。積層方向において、燃料電池セル、燃料ガスの流路、導電体であるセパレータ、および、酸化剤ガスの流路が、順番に繰り返し積層されている。
【０００４】
発生した電力は、アノード電極に接続された集電体と、カソード電極に接続された集電体とを介して、上下方向に引き出される。複数の燃料電池セルは、セパレータを介して直列に接続されている。最下段に配置された燃料電池セルと、最上段に配置された燃料電池セルから、スタック構造の外部へ電力が出力される。
【０００５】
これに対して特許文献２には、薄膜型のＳＯＦＣを搭載したスタック構造が開示されている。薄膜型のＳＯＦＣについては、近年盛んに研究開発が進められている。薄膜型のＳＯＦＣの特徴として、固体の電解質膜であるイットリア安定化ジルコニア（ＹＳＺ)の厚さが、非常に薄く、１μｍ以下である。薄膜化によって電解質膜の抵抗が低減するので、発電能力が数Ｗ/ｃｍ
２
（∝Ａ/ｃｍ
２
）に向上する。
【０００６】
通常、薄膜型のＳＯＦＣは、何らかの支持体の上に形成される。特許文献２では、多孔質絶縁基板（陽極酸化アルミナ膜）上に、アノード電極膜、ＹＳＺ膜およびカソード電極膜が、順番に形成されている。多孔質絶縁基板の平面サイズが、数ｃｍ
２
に制限されるので、特許文献２では、複数の燃料電池セルを並列接続させて中間基板に実装し、この中間基板を縦方向に積層し、並列接続させた複数の燃料電池セルを直列接続することで、高出力を得ている。
【０００７】
特許文献３では、中間基板で更に複数の燃料電池セルを直列接続または並列接続させ、この中間基板を縦方向に積層し、直列接続または並列接続させた複数の燃料電池セルを直列接続することで、スタック構造を構成している。これにより、出力電圧を更に増大させて、スタック構造内の寄生抵抗によって生じるオーミック損失を低減させている。
【先行技術文献】
【特許文献】
【０００８】
特開２０２２－６６７４４号公報
特開２０２３－１６７７２２号公報
特開２０２３－１５５０８５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００９】
薄膜型のＳＯＦＣでは、例えば１Ｗ/ｃｍ
２
のような高い発電効率と、例えば５００℃のような低温動作とが可能である。一方で、薄膜型のＳＯＦＣ固有の問題点がある。
【００１０】
一つ目の問題点として、特許文献１に開示されているような集電体によるカソード電極の引き出しが困難である。カソード電極の直下には、固体の電解質膜を介してアノード電極が設けられている。集電体を圧接すると、均一な押し圧にはならず、応力集中によって固体の電解質膜に亀裂が生じる。その結果、アノード電極とカソード電極との間でショート不良が発生する。
（【００１１】以降は省略されています）
