公開番号2025144533
公報種別公開特許公報(A)
公開日2025-10-02
出願番号2025030806
出願日2025-02-27
発明の名称受発注システム
出願人株式会社キーエンス
代理人
主分類G06Q 30/0601 20230101AFI20250925BHJP(計算;計数)
要約【課題】発注者から入力される図面ファイルが複数の図面ファイルである場合や、形式の異なる図面ファイルの場合であっても、製品毎に一つの発注用のレコードとして管理し、発注できる製品の受発注システムを提供する。

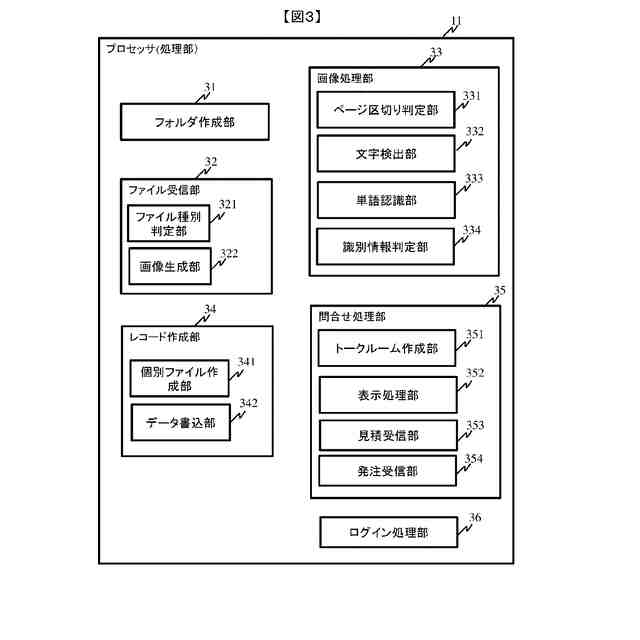

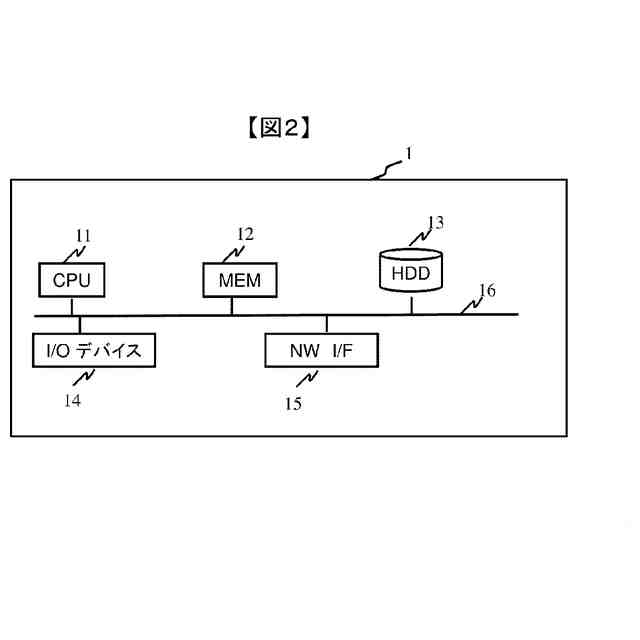

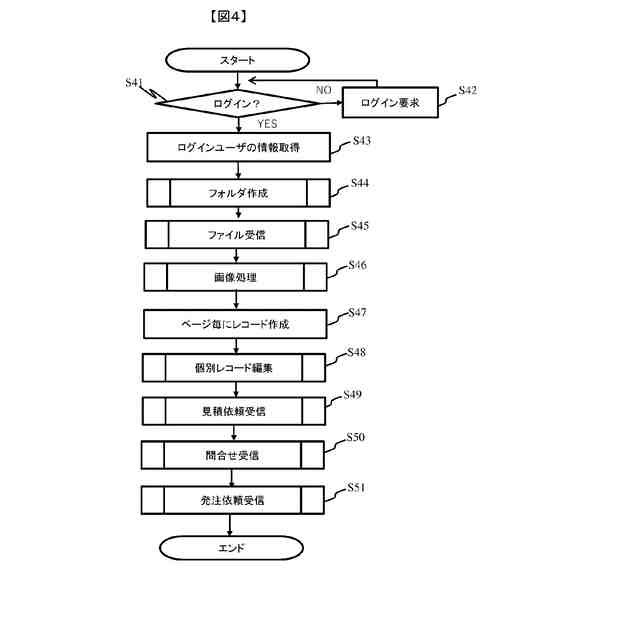

【解決手段】受発注システムにおいて、プロセッサ11は、製品の図面が描画された図面ファイルを受信するファイル受信部と、ファイル受信部が受信した図面ファイルから製品を識別する識別情報を特定する画像処理部33と、画像処理部33が特定した当該識別情報に基づいて製品毎に、当該製品のレコードを作成し、レコード毎に、ファイル受信部で受信した図面ファイルを関連付けするレコード作成部34と、レコード作成部34が作成したレコードの複数を保存可能なデータベースに格納された複数のレコードから、レコード単位で発注対象の選択を受け付ける発注受信部354と、を備える。
【選択図】図3
特許請求の範囲【請求項１】

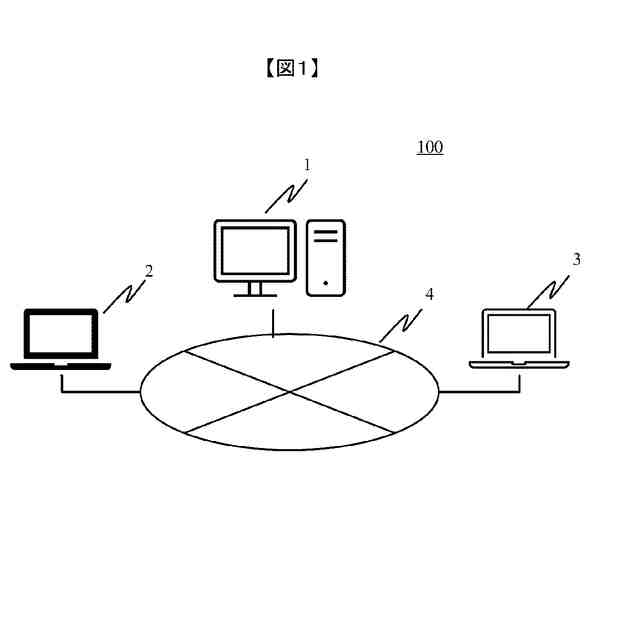

ユーザから製品の発注を受け付ける受発注システムであって、

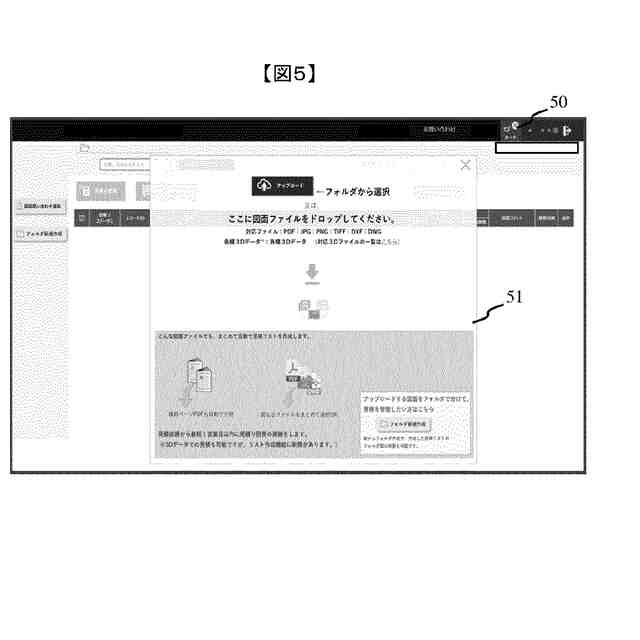

製品の図面が描画された図面ファイルを受信し、画像ファイルを取得するファイル受信部と、

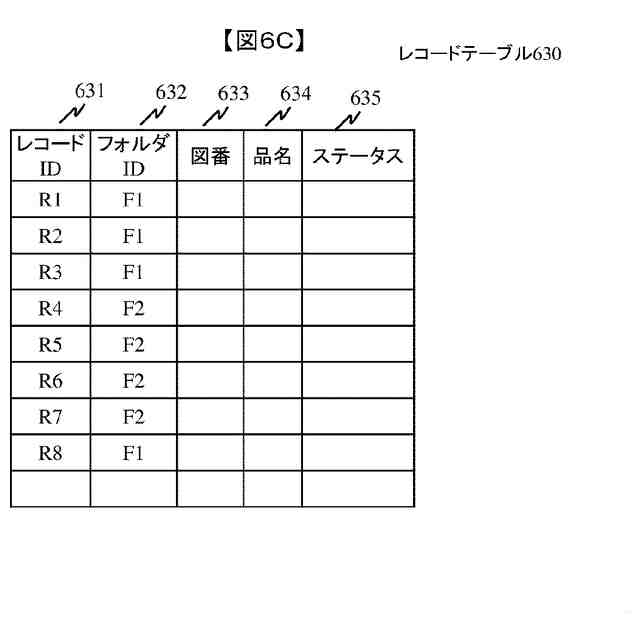

前記画像ファイルに基づいて、発注用のレコードを作成するレコード作成部と、

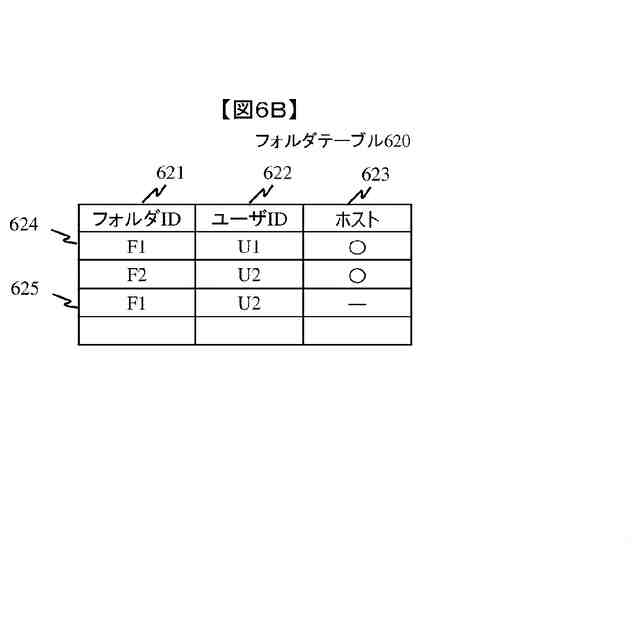

前記レコード作成部により作成された複数のレコードを保存可能なデータベースと、前記ファイル受信部により取得した前記画像ファイルとを格納する記憶部と、
前記画像ファイルから単語を読み取る画像処理部と、
複数のレコードのいずれかのレコードの指定を受け付けると、当該レコードに対応する画像ファイルから前記画像処理部により読み取られた単語が強調表示された図面領域、および、当該画像ファイルに図示された製品を識別する識別情報の入力領域を含む個別レコード編集画面を生成する問合せ処理部と、
を備え、
前記図面領域の前記単語および前記識別情報の入力領域の指定を受け付けると、前記レコード作成部は、指定された前記単語と、前記レコードの前記識別情報とを関連付ける
受発注システム。
続きを表示（約 1,600 文字）【請求項２】
請求項１に記載の受発注システムにおいて、
前記ファイル受信部が取得する一つの画像ファイルには、複数ページが含まれており、
前記レコード作成部は、
複数ページのページ単位に、個別画像ファイルを生成すると共に、レコードを作成し、
前記問合せ処理部は、
指定されたレコードに対応した個別画像ファイルを前記個別レコード編集画面の図面領域に表示させる
受発注システム。
【請求項３】
請求項２に記載の受発注システムにおいて、
前記問合せ処理部は、前記図面領域の単語のマスク処理指定を受け付けると、当該単語にマスク処理を実行する
受発注システム。
【請求項４】
請求項３に記載の受発注システムにおいて、
前記問合せ処理部は、
マスク処理を行った単語の図面領域を含む個別レコード編集画面のマスク処理画像ファイルを生成し、
前記レコード作成部は、
前記マスク処理画像ファイルを、対応するレコードに関連付けて前記記憶部に格納し、
前記問合せ処理部は、
前記マスク処理画像ファイルを用いて、受注者端末に対して発注依頼を行う
受発注システム。
【請求項５】
請求項１に記載の受発注システムにおいて、
表示部を有し、
前記記憶部は、いずれかの入力領域と関連付けられた複数の参照単語を記憶し、
前記問合せ処理部は、
入力領域の指定を受け付けると、前記複数の参照単語のうち、当該入力領域に関連付けられた単語を選択し、選択された単語に隣接する文字列を前記表示部に強調表示するよう制御する
受発注システム。
【請求項６】
請求項１に記載の受発注システムにおいて、
前記問合せ処理部は、
製品に関するトークルームを生成し、
前記レコード作成部は、
前記レコードに対し、前記トークルームと前記記憶部に格納された画像ファイルとを関連付けて前記記憶部に格納し、
前記問合せ処理部は、
前記レコードに関連付けられたトークルームおよび画像ファイルに対応し、画像ファイルとトークルームを表示する問合せ画面を生成する
受発注システム。
【請求項７】
請求項６に記載の受発注システムにおいて、
前記問合せ処理部は、
前記個別レコード編集画面の図面領域上で単語の指定を受け付けると、当該単語にマスク処理を実行し、
前記問合せ画面には、前記マスク処理が施された前記画像ファイルを表示させる
受発注システム。
【請求項８】
請求項７に記載の受発注システムにおいて、
前記問合せ処理部は、
前記問合せ画面に表示された画像ファイルに対して、前記画像処理部により当該画像ファイルから読み取られた単語を強調表示させ、
前記問合せ画面に表示された前記画像ファイルで単語の指定を受け付けると、トークルームのメッセージ入力欄に、指定された単語を反映する
受発注システム。
【請求項９】
請求項２に記載の受発注システムにおいて、
前記画像処理部は、
前記ファイル受信部で受信した一つの図面ファイルがCADファイルの場合、ＣＡＤファイルを画像ファイルに変換し、
前記レコード作成部は、
前記画像ファイルのページ毎に個別ファイルを作成し、
前記レコードごとに前記個別ファイルを関連付けする
受発注システム。
【請求項１０】
請求項４に記載の受発注システムにおいて、
前記レコード作成部は、
複数レコードを統合する指示を受領すると、指示を受けた複数レコードを一つのレコードに統合する
受発注システム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、製品の受発注を支援する技術に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
製品の発注を、紙媒体を利用してた製品の発注を行う事業者も多い。このような事業者は、通常、製品図面をＦＡＸで送信するか、図面データを添付したメールを送信し、必要に応じて電話で確認をとるといった方法で発注を行う。ＦＡＸやメールを用いた製品の発注の場合、図面に不備や不明点があった場合に、受注者はメールや電話で発注者に対して問い合わせる必要がある。
【０００３】
近年、製品の発注処理の効率を向上させるため図面ファイルを用いて、製品の見積もり、発注処理を行うシステムが開発されている。
【０００４】
このような発注処理を行うシステムとして、発注情報として図面ファイルを入力して受発注を行い、発注処理後の製造工程を確認する技術が特許文献１に記載されている。特許文献１では、製品が製造される複数の製造工程を表示し、複数の製造工程の一つを選択して、質問や要望を出せる技術について記載されている。
【先行技術文献】
【特許文献】
【０００５】
国際公開第２０１８／２３０６９３号（特許７２１６４２１号明細書）
【発明の概要】
【発明が解決しようとする課題】
【０００６】
特許文献１には、製造対象の製品の仕様と数量と納期を示す発注データを受信し、製造工程の画像データを、製造工程に対応付けて表示する。また、複数の製造工程の中から対応付けられた工程に関する発注者からの要望、あるいは要望に対する返信データを、対応付けられた工程に対して表示する技術が開示されている。
【０００７】
特許文献１は、図面ファイルから発注用のレコードを作成することは言及されていない。つまり、発注者の手間を省き、発注用のレコードを効率よく作成することを目的としていない。
【０００８】

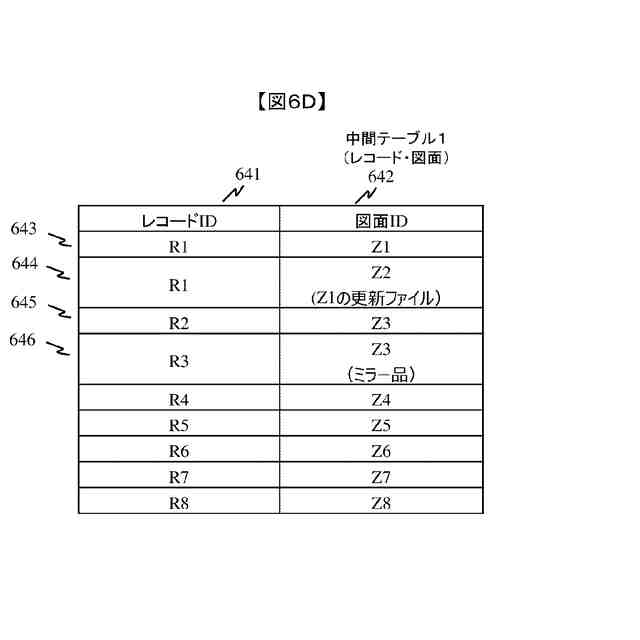

また、特許文献１では、図面ファイルが複数の場合について言及されていない。このことは、製品を制作する上で図面ファイルだけでは十分でない場合に、不足情報を補うためにＣＡＤファイルを追加する場合や、入力された図面ファイルが更新され、新しいバージョンの図面ファイルに更新される場合において、追加図面ファイルや更新図面ファイルを一つの発注レコードとして扱えないことを意味する。
【０００９】
さらに、特許文献１では、図面ファイル名を入力することとしているが、図面ファイルの形式について、言及がなされていない。即ち、図面ファイルがＰＤＦ形式、ＪＰＥＧ形式、ＧＩＦ形式、ＢＭＰ形式であるのか、あるいはＣＡＤデータのＳＴＥＰ形式、ＩＧＥＳ形式、ＳＡＴ形式等である場合の課題についても言及されていない。
【００１０】
実際には、図面ファイルを入力して見積もりを取る過程において、図面ファイルにフォーマットの異なる追加図面ファイルや図面ファイルの図面や工程などについて更新された更新図面ファイルが提供されることがあり、これらは一つの製品に対する一つの発注用レコードとして管理されるべきであるが、特許文献１の技術では対応できない。
（【００１１】以降は省略されています）
