公開番号2025150662
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024051671
出願日2024-03-27
発明の名称配管固定具および配管固定構造
出願人古河樹脂加工株式会社,古河電気工業株式会社
代理人個人
主分類F16L 3/08 20060101AFI20251002BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】美観に優れた配管固定構造を得ることが可能な配管固定具等を提供する。
【解決手段】配管固定具1は、例えば樹脂等で一体で構成され、保持部3、固定部5等から構成される。保持部3は、配管を保持する部位であり、上方の中央部に開口部7を有し、対向して配置される一対の保持アーム4からなるクリップ形状である。固定部5は、保持部3を設置対象に固定する部位である。一対の固定部5は、保持部3に対して、保持される配管の軸方向にそれぞれ突出するように配置される。保持部3に配管が保持された際に、配管によって、固定部5が隠れるように配管を保持することができる。
【選択図】図1

特許請求の範囲【請求項１】
配管固定具であって、
配管を保持する保持部と、
前記保持部を設置対象に固定する固定部と、
を具備し、
一対の前記固定部が、前記保持部に対して、保持される配管の軸方向にそれぞれ突出するように配置され、前記保持部に配管が保持された際に、配管によって、前記固定部が隠れるように配管を保持することが可能であることを特徴とする配管固定具。
続きを表示（約 750 文字）【請求項２】

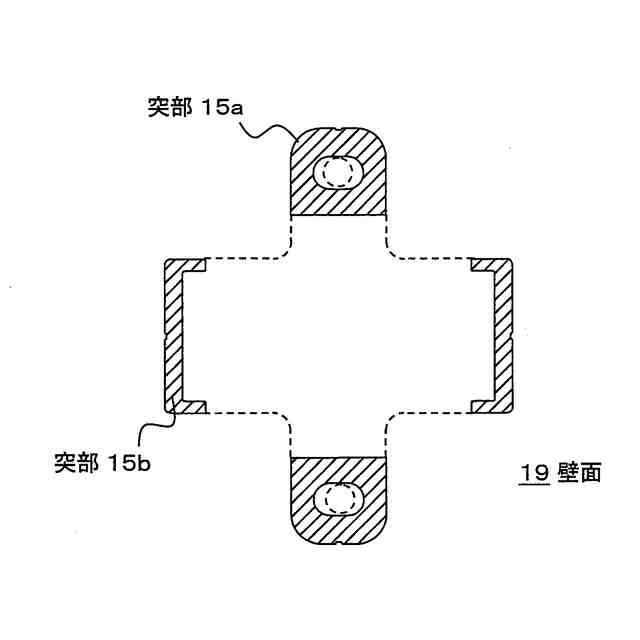

配管固定具の底面において、前記固定部と、一対の前記固定部の併設方向に直交する前記保持部の幅方向の両端部近傍が、他の部位と比較して、設置対象方向に向けて突出していることを特徴とする請求項１記載の配管固定具。
【請求項３】

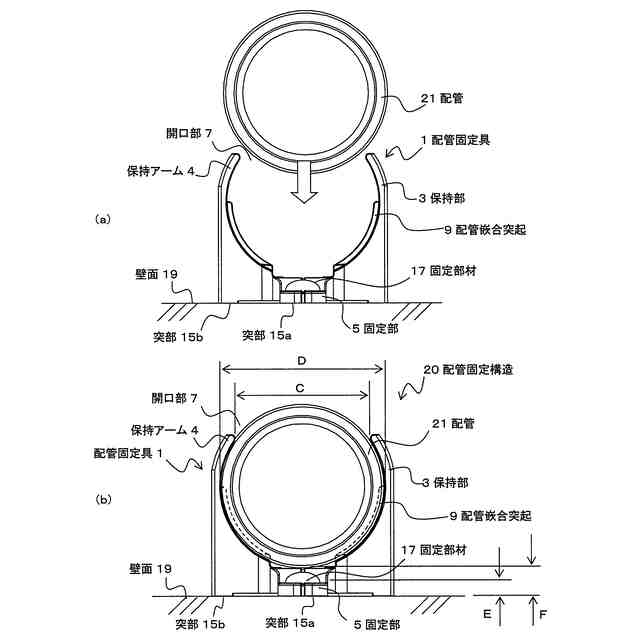

前記保持部は、中央部が開口したクリップであり、弾性変形によって開口部を開くことで配管を前記保持部に挿入することが可能であることを特徴とする請求項１記載の配管固定具。
【請求項４】
前記固定部の上面に対して、前記保持部が上方にオフセットして配置されることを特徴とする請求項１記載の配管固定具。
【請求項５】
前記保持部の外面において、保持される配管の軸方向の略中央には、周方向に向けて位置決め用のマークが形成されることを特徴とする請求項１記載の配管固定具。
【請求項６】
前記固定部の上面において、保持される配管の軸方向に直交する前記固定部の幅方向の略中央には、保持される配管の軸方向に向けて位置決め用のマークが形成されることを特徴とする請求項１記載の配管固定具。
【請求項７】

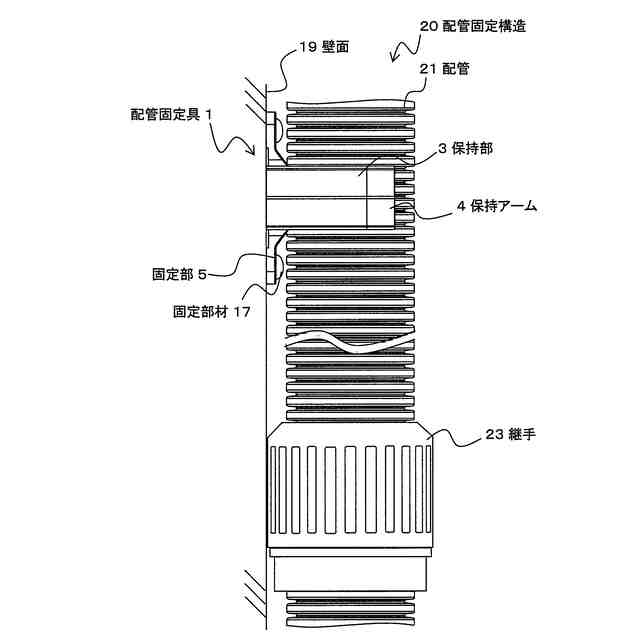

設置対象への配管の固定構造であって、
設置対象に固定される配管固定具と、
前記配管固定具に保持される配管と、
を具備し、
前記配管固定具は、保持部と、固定部と、を有し、
前記保持部には前記配管が保持され、
前記固定部が、前記保持部に対して、前記配管の軸方向にそれぞれ突出するように配置され、一対の前記固定部において前記配管固定具が設置対象に対して固定され、
前記固定部が、前記配管で隠れて正面から視認されないことを特徴とする配管固定構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、壁面等の設置対象部にケーブルの保護配管等を固定するための配管固定具および配管固定構造に関するものである。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
従来、建物の壁面等に配管を敷設する際には、壁面に対して所定間隔で配管が固定される。配管の固定には、配管固定具が用いられる。配管固定具は、配管を保持する保持部と、保持部を壁面等に固定するための固定部を有する。
【０００３】
このような、配管固定具としては、例えば、略Ｕ字型の保持部と、保持部の両側に形成された固定部とを有するサドルが提案されている（特許文献１）。
【先行技術文献】
【特許文献】
【０００４】
特開平２－１０７８９０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかし、従来の配管固定具は、保持部に配管を保持させた際に、固定部が配管からはみ出してしまうため、見た目が悪い。特に、配管固定具は、所定の間隔で複数個所に設置する必要があるため、配管固定具が目立つ。
【０００６】
また、配管固定具を固定するためのスペースが必要となるため、配管固定具を設置可能なスペースのある部位にしか配管を設置することができない。
【０００７】
一方、固定部を１か所にすることで、固定部が目立ちにくくなるが、配管を固定した際に、配管からの力で配管固定具が回転してしまい、配管が蛇行するなど、見た目が悪くなるおそれがある。このため、見た目に優れた配管固定構造が望まれる。
【０００８】
本発明は、このような問題に鑑みてなされたもので、美観に優れた配管固定構造を得ることが可能な配管固定具等を提供することを目的とする。
【課題を解決するための手段】
【０００９】
前述した目的を達するために第１の発明は、配管固定具であって、配管を保持する保持部と、前記保持部を設置対象に固定する固定部と、を具備し、一対の前記固定部が、前記保持部に対して、保持される配管の軸方向にそれぞれ突出するように配置され、前記保持部に配管が保持された際に、配管によって、前記固定部が隠れるように配管を保持することが可能であることを特徴とする配管固定具である。
【００１０】
配管固定具の底面において、前記固定部と、一対の前記固定部の併設方向に直交する前記保持部の幅方向の両端部近傍が、他の部位と比較して、設置対象方向に向けて突出していてもよい。
（【００１１】以降は省略されています）
