公開番号2025151200
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024052506
出願日2024-03-27
発明の名称液体噴射ヘッド及び液体噴射装置
出願人セイコーエプソン株式会社
代理人個人,個人
主分類B41J 2/01 20060101AFI20251002BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】カバーの変形を容易に検出して液体噴射ヘッドの異常を検出できる液体噴射ヘッド及び液体噴射装置を提供する。
【解決手段】液体を噴射する第1ヘッドチップHcと、第1面162と、前記第1面162とは反対方向を向く面であって前記第1ヘッドチップHcが固定された第2面163と、を有するカバー160と、前記カバー160の変形を検出するための第1検出素子200と、を備える。
【選択図】図7
特許請求の範囲【請求項１】
液体を噴射する第１ヘッドチップと、
第１面と、前記第１面とは反対方向を向く面であって前記第１ヘッドチップが固定された第２面と、を有するカバーと、
前記カバーの変形を検出するための第１検出素子と、
を備える、
ことを特徴とする液体噴射ヘッド。
続きを表示（約 1,000 文字）【請求項２】
前記第１検出素子は、前記カバーに配置される、
ことを特徴とする請求項１に記載の液体噴射ヘッド。
【請求項３】
前記第１検出素子は、前記カバーの前記第２面に配置される、
ことを特徴とする請求項２に記載の液体噴射ヘッド。
【請求項４】
前記カバーとの間で前記第１ヘッドチップを保持し、前記第２面に固定された壁部を有するホルダーを備える、
ことを特徴とする請求項１に記載の液体噴射ヘッド。
【請求項５】
前記第１検出素子は、前記カバーに配置され、
前記第１検出素子の少なくとも一部は、前記カバーのうち前記壁部が固定された第１領域から外れた領域に配置されている、
ことを特徴とする請求項４に記載の液体噴射ヘッド。
【請求項６】
前記カバーは、前記第１ヘッドチップが固定された第２領域と、前記第１領域と前記第２領域との間の第３領域とを含み、
前記第１検出素子の少なくとも一部は、前記第３領域に配置されている、
ことを特徴とする請求項５に記載の液体噴射ヘッド。
【請求項７】
前記第１検出素子は、前記第３領域のうち前記第１ヘッドチップの長手方向に沿う部分に配置されている、
ことを特徴とする請求項６に記載の液体噴射ヘッド。
【請求項８】
前記第１検出素子は、前記第１ヘッドチップの長手方向に沿って配置されている、
ことを特徴とする請求項１に記載の液体噴射ヘッド。
【請求項９】
液体を噴射する第２ヘッドチップと、
前記第２面に配置されるとともに前記カバーの変形を検出するための第２検出素子と、
を備える、
ことを特徴とする請求項３に記載の液体噴射ヘッド。
【請求項１０】
前記カバーとの間で前記第１ヘッドチップおよび前記第２ヘッドチップを保持し、前記第２面に固定された壁部を有するホルダーを備え、
前記第１ヘッドチップおよび前記第１検出素子は、前記壁部によって画定された第１収容空間に収容され、
前記第２ヘッドチップおよび前記第２検出素子は、前記第１収容空間とは区画された、前記壁部によって画定された第２収容空間に収容される、
ことを特徴とする請求項９に記載の液体噴射ヘッド。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、液体を噴射するヘッドチップを具備する液体噴射ヘッド及び液体噴射装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、インクジェット方式のプリンターに代表されるように、インク等の液体を噴射する液体噴射ヘッドを具備する液体噴射装置が知られている。
【０００３】
液体噴射ヘッドは、液滴を噴射する複数のノズルを有するヘッドチップと、ヘッドチップを保持するホルダーと、ヘッドチップの液滴吐出面側を保護するカバー（固定板）とを、を具備する（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２０２２－４２７５３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、媒体がカバーに衝突すること等に起因してカバーが変形してしまい、印字不良を引き起こしてしまう虞がある。このため、カバーの変形を検出することが望まれている。
【課題を解決するための手段】
【０００６】
上記課題を解決する本発明の態様は、液体を噴射する第１ヘッドチップと、第１面と、前記第１面とは反対方向を向く面であって前記第１ヘッドチップが固定された第２面と、を有するカバーと、前記カバーの変形を検出するための第１検出素子と、を備えることを特徴とする液体噴射ヘッドにある。
【０００７】
また、本発明の他の態様は、態様１に記載の液体噴射ヘッドと、前記第１検出素子からの検出信号に基づいて、前記液体噴射ヘッドに異常が生じている旨を使用者に報知するための報知部と、備えることを特徴とする液体噴射装置にある。
【図面の簡単な説明】
【０００８】

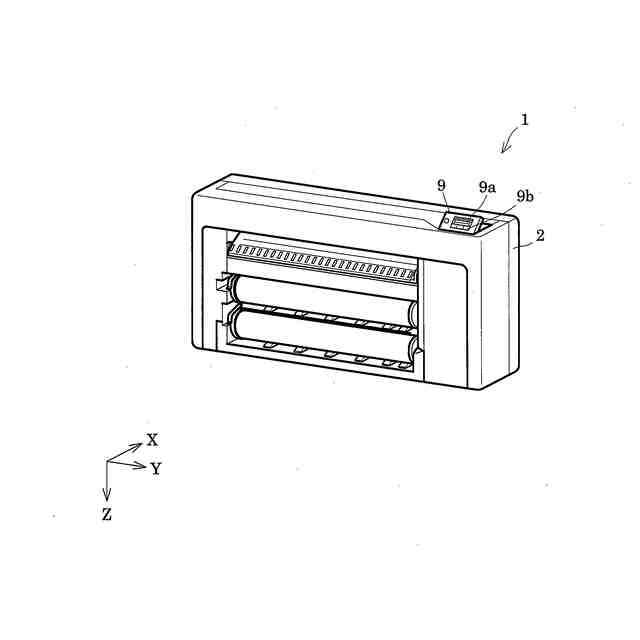

実施形態１に係る液体噴射装置の外観を示す斜視図である。
実施形態１に係る液体噴射装置の概略構成を示す図である。
実施形態１に係る液体噴射ヘッドの分解斜視図である。
実施形態１に係る液体噴射ヘッドの分解斜視図である。

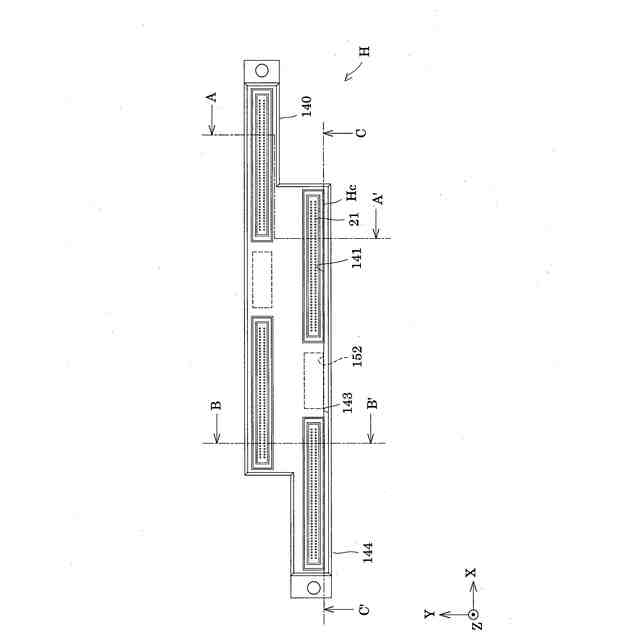

実施形態１に係る液体噴射ヘッドの一部の平面図である。
実施形態１に係る液体噴射ヘッドの要部断面図である。

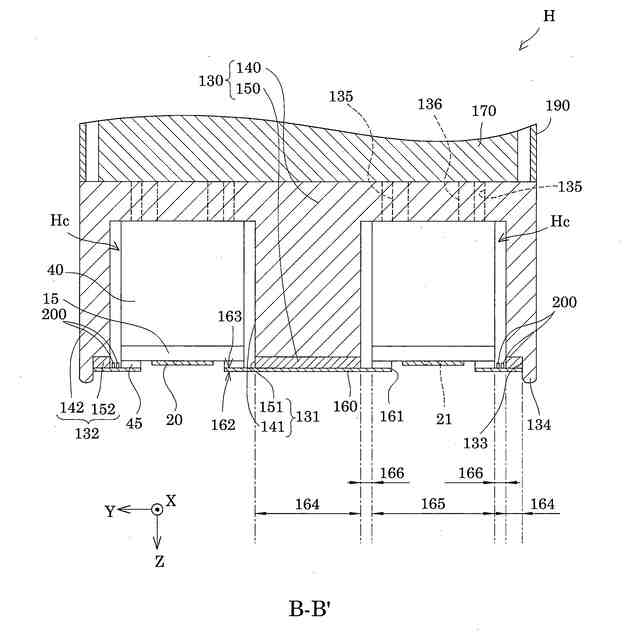

実施形態１に係る液体噴射ヘッドの要部断面図である。

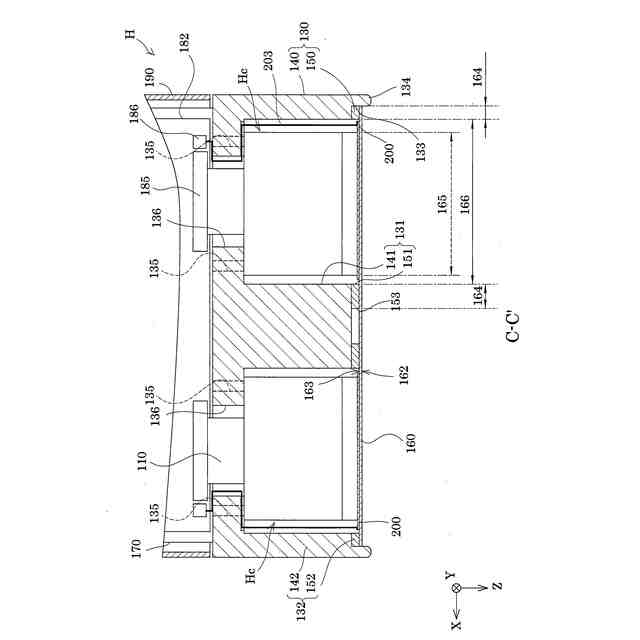

実施形態１に係る液体噴射ヘッドの要部断面図である。
実施形態１に係るカバーの平面図である。
実施形態１に係るヘッドチップの断面図である。
実施形態１に係る液体噴射装置の電気的構成を示すブロック図である。
実施形態１に係る機能実現部を説明するブロック図である。
カバーの変位と検出素子が出力する電圧との関係を示すグラフである。
実施形態２に係るカバーの平面図である。
液体噴射ヘッドの変形例を示す要部断面図である。
液体噴射ヘッドの変形例を示す要部拡大断面図である。
液体噴射ヘッドの変形例を示す要部断面図である。
【発明を実施するための形態】
【０００９】
以下に本発明を実施形態に基づいて詳細に説明する。ただし、以下の説明は、本発明の一態様を示すものであって、本発明の範囲内で任意に変更可能である。各図において同じ符号を付したものは、同一の部材を示しており、適宜説明が省略されている。また、各図においてＸ、Ｙ、Ｚは、互いに直交する３つの空間軸を表している。本明細書では、これらの軸に沿った方向をＸ方向、Ｙ方向、及びＺ方向とする。各図の矢印が向かう方向を正（＋）方向、矢印の反対方向を負（－）方向として説明する。また、Ｚ方向は、鉛直方向を示し、＋Ｚ方向は鉛直下向き、－Ｚ方向は鉛直上向きを示す。さらに、正方向及び負方向を限定しない３つの空間軸の方向については、Ｘ軸方向、Ｙ軸方向、Ｚ軸方向として説明する。
【００１０】
（実施形態１）
図１は、本発明の実施形態１に係る液体噴射装置１の外観図である。図２は、液体噴射装置１の概略構成を示す図である。
（【００１１】以降は省略されています）
