公開番号2025153284
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024055676
出願日2024-03-29
発明の名称三次元造形物の製造方法、及び、固定具
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類B29C 64/188 20170101AFI20251002BHJP(プラスチックの加工;可塑状態の物質の加工一般)
要約【課題】三次元造形物に対して切削加工を行う際に、造形物を安定して固定可能な技術を提供する。
【解決手段】三次元造形物の製造方法は、吐出部から造形材料を吐出して層を積層方向に積層することによって造形体を造形する第1工程と、積層方向に交差する方向から造形体に向けて突き出す複数の第1ピンを造形体に接触させて造形体を固定する第2工程と、固定された造形体を切削する第3工程と、を有する。
【選択図】図6
特許請求の範囲【請求項１】
三次元造形物の製造方法であって、
吐出部から造形材料を吐出して層を積層方向に積層することによって造形体を造形する第１工程と、
前記積層方向に交差する方向から前記造形体に向けて突き出す複数の第１ピンを前記造形体に接触させて前記造形体を固定する第２工程と、
固定された前記造形体を切削する第３工程と、
を有する三次元造形物の製造方法。
続きを表示（約 790 文字）【請求項２】
請求項１に記載の三次元造形物の製造方法であって、
前記第２工程において、前記複数の第１ピンを、前記造形体の側面のうち、前記吐出部の主走査方向に沿った側面に接触させる、三次元造形物の製造方法。
【請求項３】
請求項１に記載の三次元造形物の製造方法であって、
前記第２工程において、前記造形体に突き刺すように前記複数の第１ピンを前記造形体に接触させる、三次元造形物の製造方法。
【請求項４】
請求項３に記載の三次元造形物の製造方法であって、
前記第２工程において、前記複数の第１ピンを斜め下方に向けて前記造形体に突き刺す、三次元造形物の製造方法。
【請求項５】
請求項１に記載の三次元造形物の製造方法であって、
前記第２工程において、前記複数の第１ピンを前記造形体に接触させると共に、前記積層方向に沿って前記造形体に向けて突き出す複数の第２ピンを前記造形体に接触させて前記造形体を固定する、三次元造形物の製造方法。
【請求項６】
請求項１に記載の三次元造形物の製造方法であって、
前記第２工程において、前記複数の第１ピンは、前記造形体の高さの３分の１の高さよりも高く、且つ、前記造形体の高さの２分の１の高さよりも低い位置で前記造形体に接触させる、三次元造形物の製造方法。
【請求項７】
請求項１に記載の三次元造形物の製造方法に用いられる固定具であって、
前記造形体が載置される基台と、
前記積層方向に垂直な方向において、前記造形体を挟んで前記基台に設置された固定部と、
を備え、
前記固定部は、前記複数の第１ピンを有し、前記複数の第１ピンを前記造形体に接触させることで前記造形体を固定する、
固定具。

発明の詳細な説明【技術分野】
【０００１】
本開示は、三次元造形物の製造方法、及び、固定具に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
特許文献１には、形材をバイスによってクランプし、切削加工を行う技術が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－２０２１８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
三次元造形装置によって造形した造形物は、その側面に凹凸を有することが多い。そのため、造形物に対して切削加工を行う際に、造形物をバイスによって安定して固定することが難しい。
【課題を解決するための手段】
【０００５】
本開示の第１の形態によれば、三次元造形物の製造方法が提供される。この製造方法は、吐出部から造形材料を吐出して層を積層方向に積層することによって造形体を造形する第１工程と、前記積層方向に交差する方向から前記造形体に向けて突き出す複数の第１ピンを前記造形体に接触させて前記造形体を固定する第２工程と、固定された前記造形体を切削する第３工程と、を有する。
【０００６】
本開示の第２の形態によれば、第１の形態に記載の三次元造形物の製造方法に用いられる固定具が提供される。この固定具は、前記造形体が載置される基台と、前記造形体を挟んで前記基台に設置された固定部と、を備え、前記固定部は、前記複数の第１ピンを有し、前記複数の第１ピンを前記造形体に接触させることで前記造形体を固定する。
【図面の簡単な説明】
【０００７】
射出成形装置の概略構成を示す断面図である。

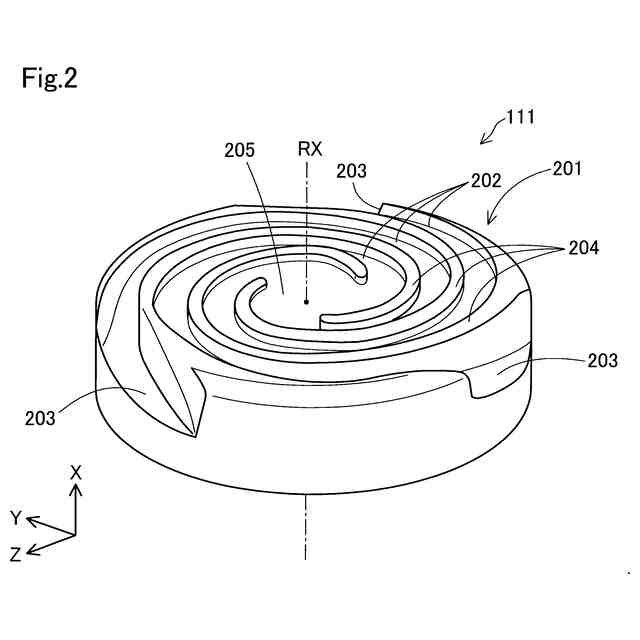

第１フラットスクリューの概略構成を示す斜視図である。
第１バレルの概略平面図である。

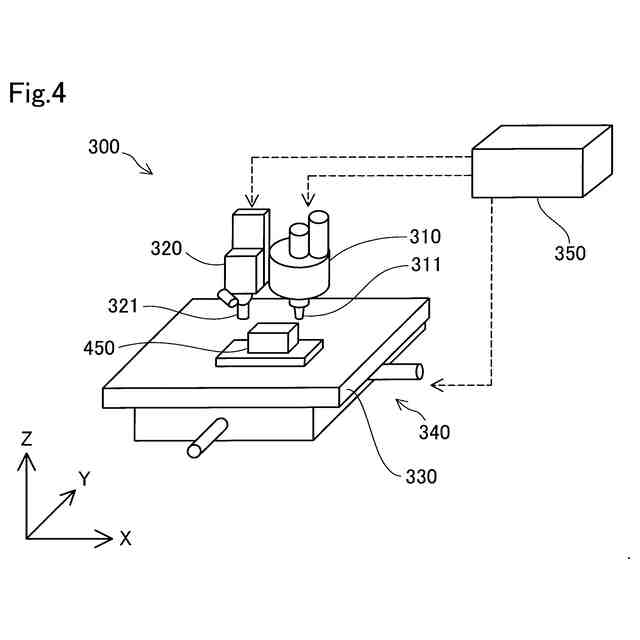

三次元造形装置の概略構成を示す説明図である。

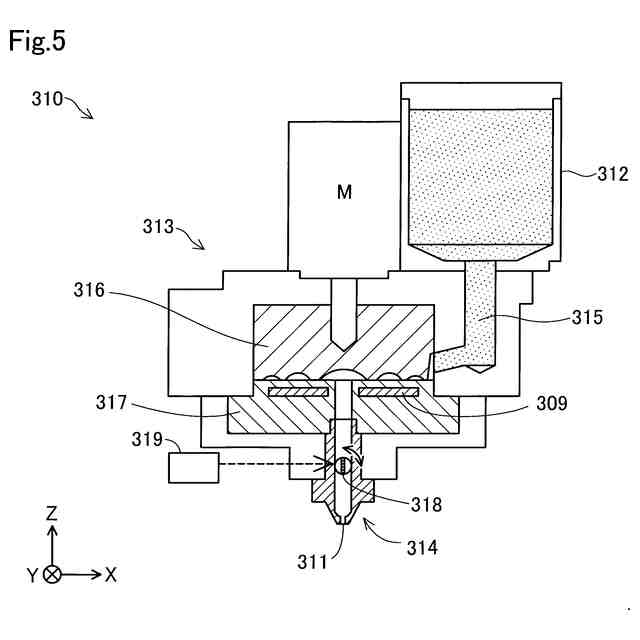

造形ユニットの概略構成を示す説明図である。

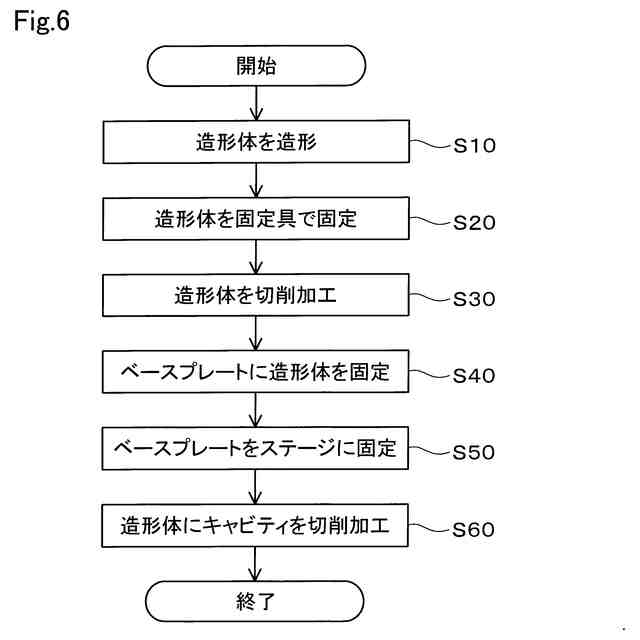

三次元造形物の製造方法を示す工程図である。

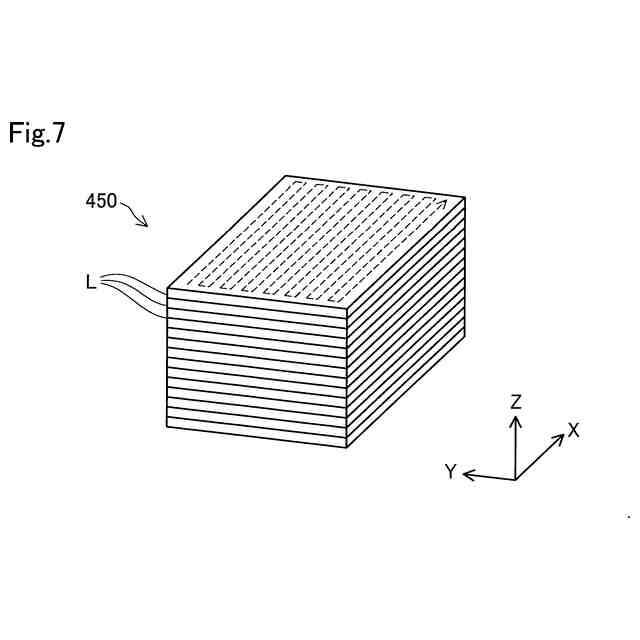

造形体の一例を示す斜視図である。

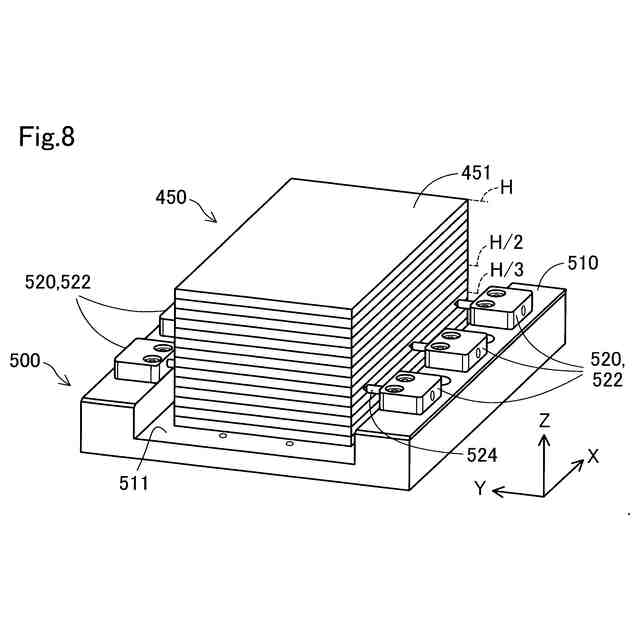

造形体が固定具に固定された状態を示す斜視図である。

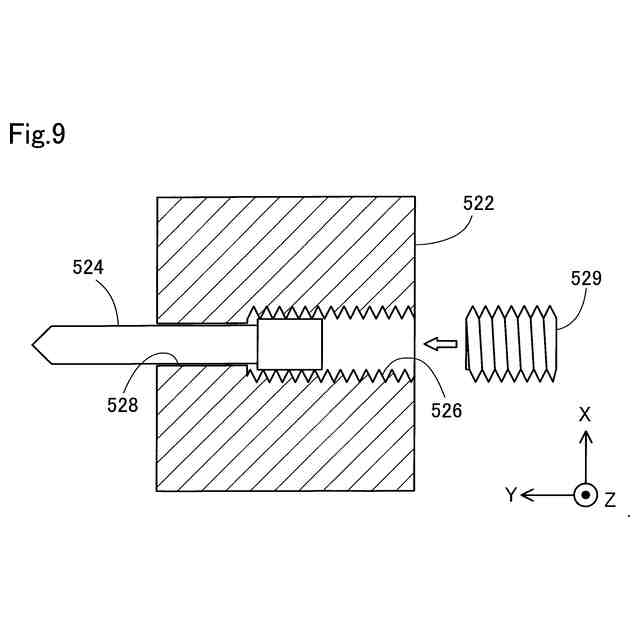

固定ブロックの内部構造を示す説明図である。
ベースプレートに造形体を固定する様子を示す説明図である。
可動型が組み立てられた状態を示す斜視図である。
第２実施形態における固定具の斜視図である。
第１ピンを斜め下方に向けて造形体に接触させた図である。
【発明を実施するための形態】
【０００８】
Ａ．第１実施形態：

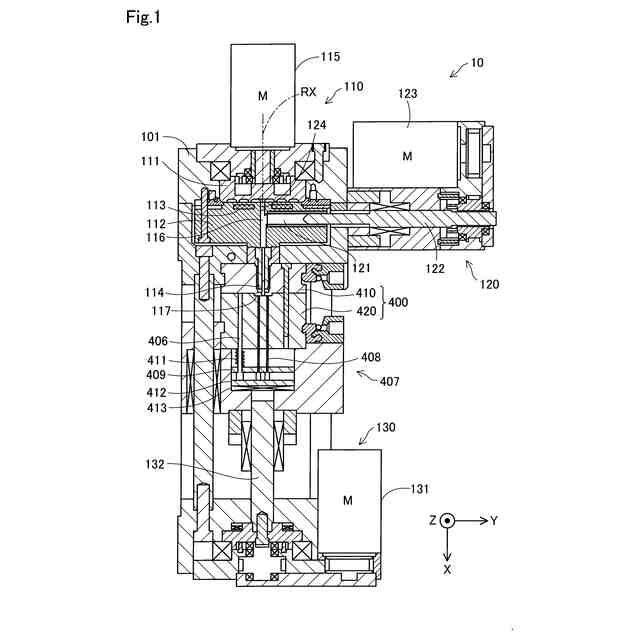

図１は、射出成形装置１０の概略構成を示す断面図である。射出成形装置１０が備える成形型４００の一部は、本実施形態における三次元造形物の製造方法によって製造される。図１には、互いに直交するＸ，Ｙ，Ｚ方向を示す矢印が示されている。Ｘ方向及びＹ方向は、水平面に平行な方向であり、Ｚ方向は、重力方向とは反対の方向である。図２以降に示すＸ，Ｙ，Ｚ方向は、図１に示すＸ，Ｙ，Ｚ方向に対応している。以下の説明において、向きを特定する場合には、矢印の指し示す方向である正の方向を「＋」、矢印の指し示す方向とは反対の方向である負の方向を「－」として、方向表記に正負の符合を併用する。
【０００９】
射出成形装置１０は、可塑化装置１１０と、射出制御機構１２０と、型締装置１３０と、成形型４００とを備えている。
【００１０】
可塑化装置１１０は、第１フラットスクリュー１１１と第１バレル１１２と第１ヒーター１１３と第１ノズル１１４とを有している。第１フラットスクリュー１１１は、収容部１０１に収容されている。第１フラットスクリュー１１１は、スクロールあるいはローターとも呼ばれる。第１フラットスクリュー１１１は、駆動モーターや減速機によって構成されるスクリュー駆動部１１５によって、回転軸ＲＸを中心に収容部１０１内で回転駆動される。本実施形態において、Ｘ方向は、回転軸ＲＸに沿った方向である。第１バレル１１２の中心には、流出孔１１６が形成されている。流出孔１１６には、後述する射出シリンダー１２１が接続されている。流出孔１１６には、射出シリンダー１２１よりも上流部に、逆止弁１２４が備えられている。
（【００１１】以降は省略されています）
