公開番号2025155183
公報種別公開特許公報(A)
公開日2025-10-14
出願番号2024058821
出願日2024-04-01
発明の名称注入管継手構造及びトンネル補助工法
出願人株式会社ケー・エフ・シー
代理人個人
主分類E21D 9/04 20060101AFI20251006BHJP(地中もしくは岩石の削孔;採鉱)
要約【課題】多数の注入管のそれぞれに対して注入圧送管を接続し、取り外す作業が必要とされているトンネル補助工法において、施工作業の労力を大幅に低減し、効率化を図ることができる。

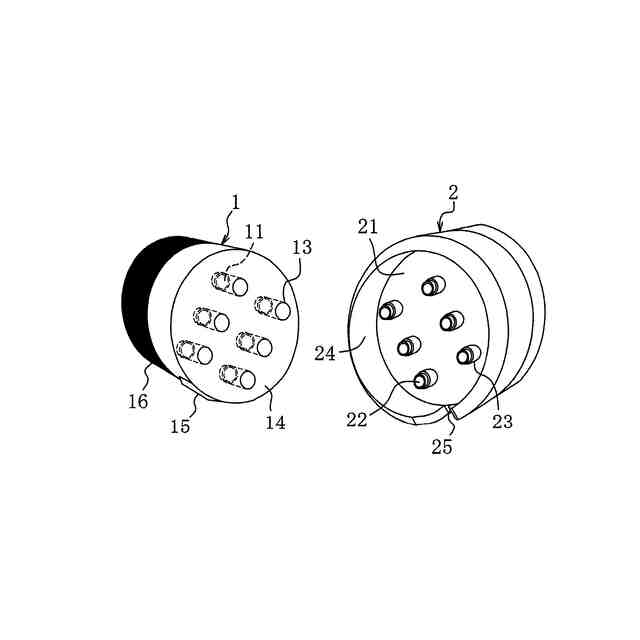

【解決手段】定着材吐出孔が周壁に点在形成され且つトンネルの地山200に打設される補強管100の口元に定置される一方のコネクタ1に、補強管100に内挿される複数の注入管3に定着材を導入する複数の導入管部11が設けられ、導入管部11の各々に逆流防止用の逆止弁12が設置され、一方のコネクタ1と接続される他方のコネクタ2に、複数の注入圧送管5の各々に連通されている複数の導出口部22が設けられ、他方のコネクタ2の導出口部22が、一方のコネクタ1の導入管部11のそれぞれに対応して着脱自在に係着される注入管継手構造。
【選択図】図1

特許請求の範囲【請求項１】
定着材吐出孔が周壁に点在形成され且つトンネルの地山に打設される補強管の口元に定置される一方のコネクタに、前記補強管に内挿される複数の注入管に定着材を導入する複数の導入管部が設けられ、前記導入管部の各々に逆流防止用の逆止弁が設置され、
前記一方のコネクタと接続される他方のコネクタに、複数の注入圧送管の各々に連通されている複数の導出口部が設けられ、
前記他方のコネクタの前記導出口部が、前記一方のコネクタの前記導入管部のそれぞれに対応して着脱自在に係着されることを特徴とする注入管継手構造。
続きを表示（約 1,800 文字）【請求項２】
前記導出口部のそれぞれが対応する前記導入管部に対応配置されるように、接続方向に対する前記他方のコネクタと前記一方のコネクタの周方向の位置を合わせる位置合わせ部が設けられていることを特徴とする請求項１記載の注入管継手構造。
【請求項３】
前記一方のコネクタに、前記補強管の内周壁との摩擦で定置される栓材が周設され、

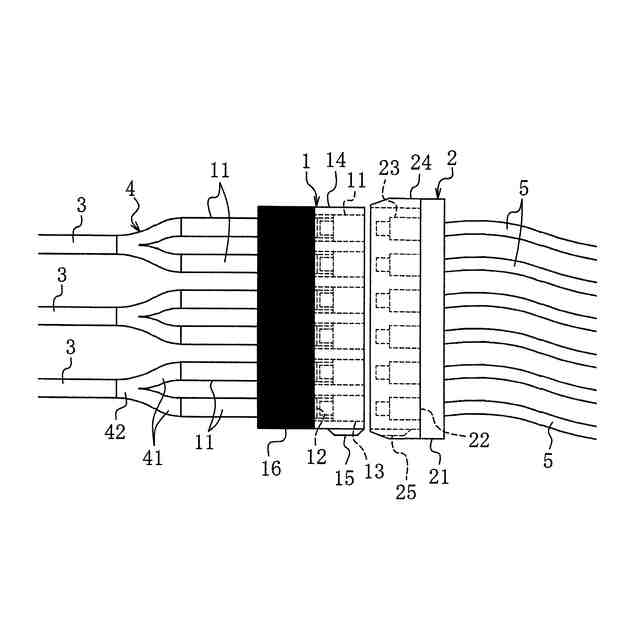

１個の前記注入管に対して複数個の前記導入管部を接続する合流管が前記栓材と前記注入管との間の前記補強管内に配設されることを特徴とする請求項１又は２記載の注入管継手構造。
【請求項４】

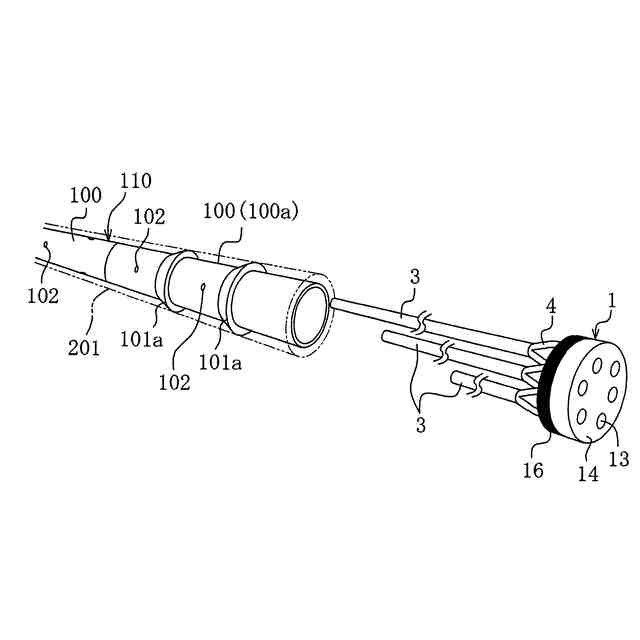

定着材吐出孔が周壁に点在形成された補強管を長手方向に連結しながらトンネルの地山に打設して、連結補強管を前記地山に打設する第１工程と、

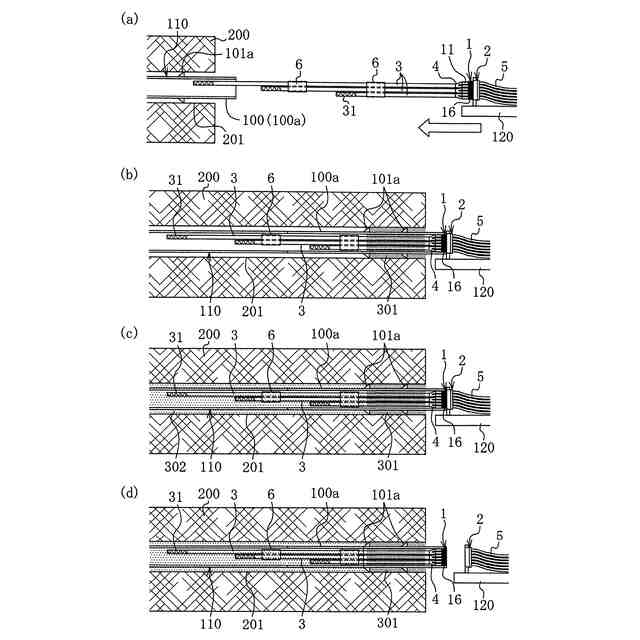

複数の注入管に定着材を導入する複数の導入管部が設けられ、前記導入管部の各々に逆流防止用の逆止弁が設置されている一方のコネクタと、複数の注入圧送管の各々に連通されている複数の導出口部が設けられている他方のコネクタとから構成され、前記他方のコネクタの前記導出口部が、前記一方のコネクタの前記導入管部のそれぞれに対応して着脱自在に係着される注入管継手構造を用い、前記他方のコネクタに接続されている前記一方のコネクタに取り付けられた前記複数の注入管を前記連結補強管に内挿すると共に、前記連結補強管の地山から一部が突出した端末補強管の口元に前記一方のコネクタを定置する第２工程と、
前記注入圧送管、前記他方のコネクタの前記導出口部、前記一方のコネクタの前記導入管部、前記注入管を介して定着材を構成する薬液若しくは定着材を注入し、前記連結補強管の周囲に前記定着材吐出孔から定着材を吐出させる第３工程と、
前記導出口部を前記導入管部の係着から離脱させて前記他方のコネクタを前記一方のコネクタから取り外す第４工程と、を備えることを特徴とするトンネル補助工法。
【請求項５】
定着材吐出孔が周壁に点在形成された補強管を長手方向に連結しながらトンネルの地山に打設して、連結補強管を前記地山に打設する第１工程と、

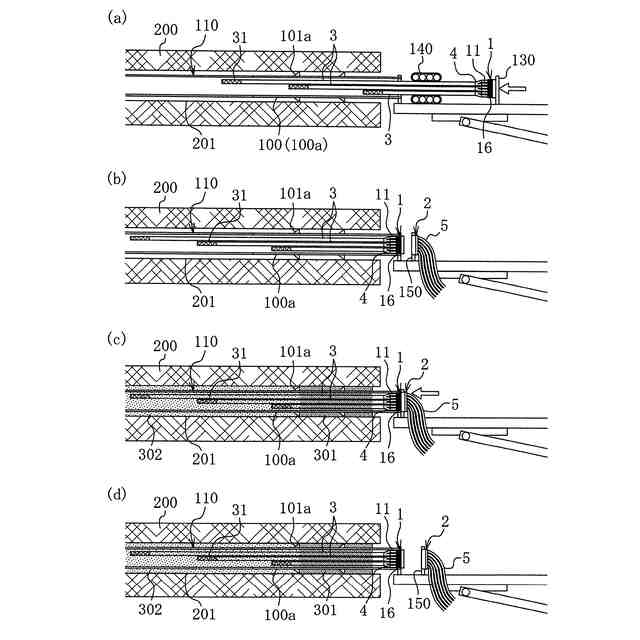

複数の注入管に定着材を導入する複数の導入管部が設けられ、前記導入管部の各々に逆流防止用の逆止弁が設置されている一方のコネクタと、複数の注入圧送管の各々に連通されている複数の導出口部が設けられている他方のコネクタとから構成され、前記他方のコネクタの前記導出口部が、前記一方のコネクタの前記導入管部のそれぞれに対応して着脱自在に係着されると共に、前記導出口部のそれぞれが対応する前記導入管部に対応配置されるように、接続方向に対する前記他方のコネクタと前記一方のコネクタの周方向の位置を合わせる位置合わせ部が設けられている注入管継手構造を用い、前記他方のコネクタと離脱状態の前記一方のコネクタに取り付けられた前記複数の注入管を前記連結補強管に内挿すると共に、前記連結補強管の地山から一部が突出した端末補強管の口元に前記一方のコネクタを定置する第２工程と、
前記位置合わせ部で位置合わせして、前記他方のコネクタの前記導出口部を前記一方のコネクタの前記導入管部のそれぞれに係着し、前記他方のコネクタを前記一方のコネクタに接続する第３工程と、
前記注入圧送管、前記他方のコネクタの前記導出口部、前記一方のコネクタの前記導入管部、前記注入管を介して定着材を構成する薬液若しくは定着材を注入し、前記連結補強管の周囲に前記注入材吐出孔から注入材を吐出させる第４工程と、
前記導出口部を前記導入管部の係着から離脱させて前記他方のコネクタを前記一方のコネクタから取り外す第５工程と、を備えることを特徴とするトンネル補助工法。
【請求項６】

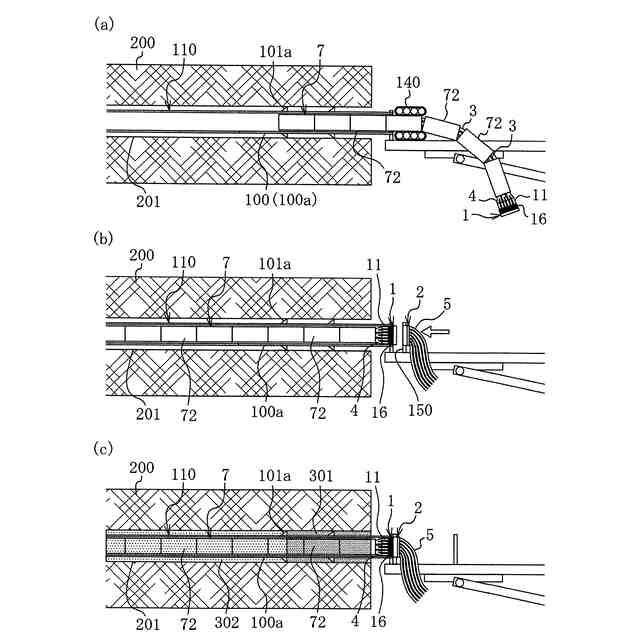

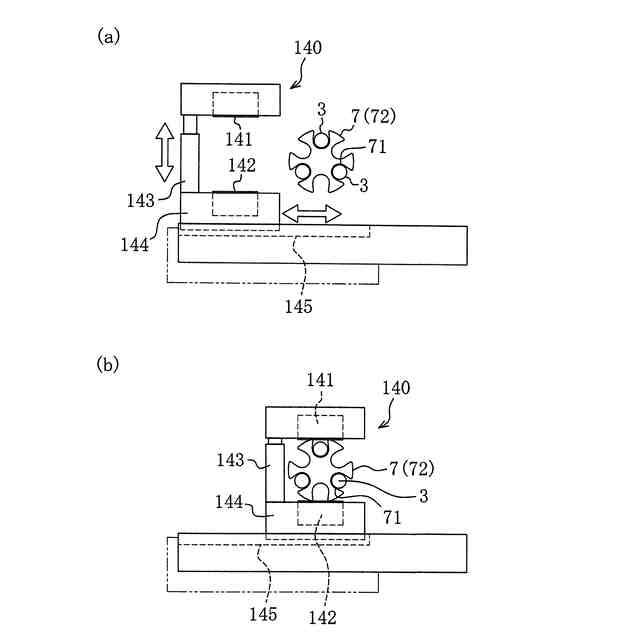

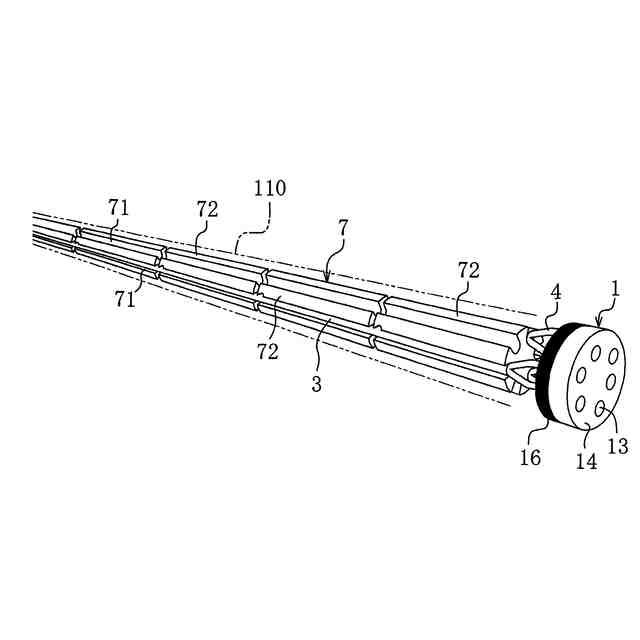

前記第２工程において、前記連結補強管の軸線に沿って延びた状態となり且つ前記複数の注入管の各々が係合されているガイド部材によって、各々の前記注入管の相互間の距離が前記注入管の長手方向に亘って維持されている状態となるように、前記ガイド部材及び前記複数の注入管を前記連結補強管に内挿することを特徴とする請求項４又は５記載のトンネル補助工法。
【請求項７】
前記端末補強管の外周に、定着材の漏れ出しを抑制する凸条が周設されていることを特徴とする請求項４又は５記載のトンネル補助工法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、トンネルの地山に打設される補強管に定着材を注入する注入管を接続する注入管継手構造及び注入管継手構造を用いるトンネル補助工法に関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
従来、山岳トンネルの構築で切羽前方の地山補強を行う際に、補強管を複数直列に接続して地山に打設していくＡＧＦ工法のようなトンネル補助工法が用いられている。ＡＧＦ工法では、図９及び図１０に示すように、地山４０１の前方上方又は外周に向けて定着材吐出孔４０３を有する補強管４０２を複数本直列に接続して打ち込んで連結補強管４０４を構成し、長尺の連結補強管４０４から定着材を注入し、定着材を地山４０１に浸透させて固結領域４０５を形成する。補強管４０２を打ち込む際には、トンネル空間Ｔにおいて、ドリルジャンボ４０６の削孔用アーム４０７のガイドセル４０８上に内部に削孔ロッド４０９が内挿された補強管４０２を搭載し、ガイドセル４０８上で削孔ロッド４０９が連結された削孔機械４１０を前進させることにより、削孔しながら補強管４０２を引き込むようにして地山４０１に打設する。
【０００３】
そして、補強管４０２及び削孔ロッド４０９を根元近傍まで地山４０１に打設したところで、後続する別の補強管４０２及び削孔ロッド４０９を連結する作業を行うことにより、長尺の連結補強管４０４を地山４０１の穿孔４１１に打設する。長尺の連結補強管４０４の打設後には、連結補強管４０４から削孔ロッド４０９を抜き出し、連結補強管４０４に複数の注入管４１２を内挿し、連結補強管４０４の内部に注入管４１２から定着材を注入し、補強管４０２の定着材吐出孔４０３から周囲の地山４０１に定着材を吐出し、地山４０１に定着材を浸透させて固結領域４０５を形成し、地山４０１を補強する（図１０参照）。
【０００４】
定着材を注入する際には、穿孔４１１の口元に穿孔４１１と端末の補強管４０２との隙間を閉塞する口元コーキング４１３を設け、長さが異なる複数の注入管４１２を結束バンド４１４で束ねたインサート管４１５を連結補強管４０４に内挿して端末の補強管４０２の後端部に管端コーキング４１６を設ける。端末の補強管４０２の外側に位置する、インサート管４１５を構成する各注入管４１２の後端部にはＹ字状の合流管４１７が設けられ、合流管４１７の一方の分岐管部と他方の分岐管部には二液反応型定着材を構成する第１薬液と第２薬液が注入圧送管を介して注入ポンプでそれぞれ注入される。各々の合流管４１７から注入４１２に注入された定着材は、各注入管４１２の先端部に設けられたスタティックミキサー４１８で第１薬液と第２薬液の混合・攪拌が促進され、連結補強管４０４の内部に吐出され、定着材吐出孔から周囲の地山４０１に吐出される。
【０００５】
このようなＡＧＦ工法では、施工作業の労力を低減する提案がなされており、例えば特許文献１では、第２の補強管の先端部に円筒状カプラを取り付け、第２の補強管を第１の補強管に差し込む動作により、第２の補強管の先端部の円筒状カプラを第１の補強管の後端部に嵌合連結できるようにし、補強管相互の連結に要する労力を低減できる提案がなされている。
【先行技術文献】
【特許文献】
【０００６】
特許第７４１０６３１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
ところで、ＡＧＦ工法は、切羽直近の支保工から斜め上方の地山４０１に向けて多数の長尺の連結補強管４０４を打設し、それぞれの連結補強管４０４に長さが異なる複数の注入管４１２を挿入して定着材の注入を施し、これから掘削する地山領域を傘で覆うように補強するものである。そのため、定着材の注入の際には、多数の注入管４１２のそれぞれに対してウレタン等の薬液を注入する注入圧送管を接続し、定着材の注入完了後には、それぞれの注入管４１２に対して接続された注入圧送管を取り外すという、多大な労力と時間を要する人力作業が必要となる。更に、ＡＧＦ工法では、注入圧送管の接続、取り外し作業を切羽直近の高所にマンケージ４１９を上げて行う必要があり、より作業に要する労力と時間が大きくなる。
【０００８】
また、例えば長尺の連結補強管を切羽前方地山に複数打設し、それぞれの連結補強管に長さが異なる複数の注入管を挿入して定着材の注入を施す長尺鏡補強工等、多数の注入管のそれぞれに対して注入圧送管を接続し、取り外す作業が必要となるＡＧＦ工法以外のトンネル補助工法においても、同様に、多大な労力と時間を要する人力作業が必要とされている。
【０００９】
本発明は上記課題に鑑み提案するものであり、多数の注入管のそれぞれに対して注入圧送管を接続し、取り外す作業が必要とされているトンネル補助工法において、施工作業の労力を大幅に低減し、効率化を図ることができる注入管継手構造及びトンネル補助工法を提供することを目的とする。
【課題を解決するための手段】
【００１０】
本発明の注入管継手構造は、定着材吐出孔が周壁に点在形成され且つトンネルの地山に打設される補強管の口元に定置される一方のコネクタに、前記補強管に内挿される複数の注入管に定着材を導入する複数の導入管部が設けられ、前記導入管部の各々に逆流防止用の逆止弁が設置され、前記一方のコネクタと接続される他方のコネクタに、複数の注入圧送管の各々に連通されている複数の導出口部が設けられ、前記他方のコネクタの前記導出口部が、前記一方のコネクタの前記導入管部のそれぞれに対応して着脱自在に係着されることを特徴とする。
これによれば、他方のコネクタの導出口部を一方のコネクタの導入管部に係着することにより、複数の注入管に対する複数の注入圧送管の接続作業を一度に行うことができると共に、他方のコネクタの導出口部を一方のコネクタの導入管部から取り外すことにより、複数の注入管に対する複数の注入圧送管の取り外し作業を一度に行うことができる。従って、多数の注入管のそれぞれに対して注入圧送管を接続し、取り外す作業が必要とされているトンネル補助工法において、施工作業の労力を大幅に低減し、効率化を図ることができる。
（【００１１】以降は省略されています）
