特許ウォッチ

公開番号2025148945
公報種別公開特許公報(A)
公開日2025-10-08
出願番号2024049329
出願日2024-03-26
発明の名称積層フィルム
出願人東レ株式会社
代理人
主分類G02B 5/26 20060101AFI20251001BHJP(光学)
要約【課題】反射帯域のシフトを抑え、より光学設計に近い反射特性を実現した積層フィルムの提供。
【解決手段】異なる樹脂層が規則的に51層以上積層され、連続する層厚み500nm未満の層からなるユニットを含み、少なくとも一つのユニットにおいて、最小繰返し単位をU、Uにおけるn個の構成要素を表層から順にu1～unとしたときに、条件A、Bを満たすu1～unが存在する、積層フィルム。
(条件A)ユニットの中央部70%の領域を領域Xとしたときに、u1～unのうち少なくとも一つの移動平均層厚み分布の極小値が、領域X内かつ移動平均層厚みの下位25%内に存在する。
(条件B)条件Aを満たす構成要素の少なくとも一つにて、移動平均層厚み分布で極小値を示す層の前後20層の範囲内の層の厚みをt_-20～t₂₀として、t_-20～t₂₀とt₀の差の絶対値を算出したときに、半数以上が0～8nm。
【選択図】なし
特許請求の範囲【請求項１】
異なる複数の熱可塑性樹脂層が規則的に５１層以上積層された積層フィルムであって、
連続する層厚み５００ｎｍ未満の層からなる光学ユニットを少なくとも一つ含み、
前記光学ユニットのうち少なくとも一つにおいて、前記光学ユニットを構成する最小繰り返し単位をＵ、前記Ｕを構成するｎ個の構成要素を表層から近い順にｕ１～ｕｎとしたときに、前記ｕ１～前記ｕｎの少なくとも一つが条件Ａ及びＢを満たすことを特徴とする、積層フィルム。
（条件Ａ）
層数換算で前記光学ユニットの中央部７０％の領域を領域Ｘとしたときに、前記構成要素ｕ１～ｕｎのうち少なくとも一つの移動平均層厚み分布の極小値が、前記領域Ｘ内かつ移動平均層厚みの下位２５％の範囲に少なくとも一つ存在する。
（条件Ｂ）
前記条件Ａを満たす構成要素の少なくとも一つにおいて、移動平均層厚み分布で極小値を示す層の前後２０層の範囲に含まれる層の層厚みをｔ
－２０
～ｔ
２０
として、ｔ
－２０
～ｔ
２０
とｔ
０
との差の絶対値をそれぞれ算出したときに、その半数以上が０ｎｍ以上８ｎｍ以下となる。
続きを表示（約 1,300 文字）【請求項２】
前記ｕ１～前記ｕｎの少なくとも一つが条件Ｃ及びＤを満たすことを特徴とする、請求項１に記載の積層フィルム。
（条件Ｃ）
前記構成要素ｕ１～ｕｎのうち少なくとも一つの移動平均層厚み分布の極大値が、前記領域Ｘ内かつ移動平均層厚みの上位２５％の範囲に少なくとも一つ存在する。
（条件Ｄ）
前記条件Ｃを満たす構成要素の少なくとも一つにおいて、移動平均層厚み分布で極大値を示す層の前後２０層の範囲に含まれる層の層厚みをＴ
－２０
～Ｔ
２０
として、Ｔ
－２０
～Ｔ
２０
とＴ
０
との差の絶対値をそれぞれ算出したときに、その半数以上が０ｎｍ以上８ｎｍ以下となる。
【請求項３】
前記光学ユニットの少なくとも１つにおいて、以下の条件Ｅ、Ｆの少なくとも１つを満たす、請求項１または２に記載の積層フィルム。
（条件Ｅ）
前記ｔ
－２０
～前記ｔ
２０
と前記ｔ
０
との差の絶対値をそれぞれ算出したときに、連続してその半数以上で０ｎｍ以上６ｎｍ以下となる。
（条件Ｆ）
前記Ｔ
－２０
～前記Ｔ
２０
と前記Ｔ
０
との差の絶対値をそれぞれ算出したときに、連続してその半数以上が０ｎｍ以上６ｎｍ以下となる。
【請求項４】
前記光学ユニットの少なくとも１つにおいて、以下の条件Ｇ、Ｈの少なくとも１つを満たす、請求項１または２に記載の積層フィルム。
（条件Ｇ）
前記条件Ａ及びＢを満たす構成要素を有する光学ユニットにおいて、前記光学ユニットのいずれの構成要素においても、移動平均層厚みの下位２５％に含まれる層の半数以上が領域Ｘ内に存在する。
（条件Ｈ）
前記条件Ｃ及びＤを満たす構成要素を有する光学ユニットにおいて、前記光学ユニットのいずれの構成要素においても、移動平均層厚みの上位２５％に含まれる層の半数以上が領域Ｘ内に存在する。
【請求項５】
前記光学ユニットの少なくとも１つにおいて、前記条件Ａ及びＢを満たす構成要素の層数の合計が、前記光学ユニットの層数の３０％以上１００％以下を占める、請求項１または２に記載の積層フィルム。
【請求項６】
前記条件Ａ及びＢを満たす構成要素を１つ以上有する光学ユニットの数が、積層フィルムを構成する光学ユニットの数の５０％以上１００％以下を占める、請求項１または２に記載の積層フィルム。
【請求項７】
前記条件Ａ～Ｄを満たす構成要素の少なくとも一つにおいて、前記条件Ａの極小値と前記条件Ｃの極大値が交互に２つ以上４つ以下存在する、請求項２に記載の積層フィルム。
【請求項８】
フィルムの短辺方向の長さが５００ｍｍ以上であり、かつ短辺方向の中央部および両末端部のいずれにおいても前記ｕ１～前記ｕｎの少なくとも一つが前記条件Ａ及びＢを満たす、請求項１または２に記載の積層フィルム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、幅方向の光学特性の変化が軽減された積層フィルムに関する。
続きを表示（約 4,100 文字）【背景技術】
【０００２】
溶融製膜法によって異なる複数の熱可塑性樹脂を積層した積層フィルムは、積層する熱可塑性樹脂の屈折率と層厚みを制御することで、干渉反射により様々な波長の光を選択的に反射することができる。
【０００３】
しかしながら、このような積層フィルムは異なる熱可塑性樹脂間の屈折率差が小さいため、無機材料の蒸着法によって作製された従来の反射フィルムと同程度の反射特性を実現するには、多くの層を積層する必要がある。さらに、所望の帯域の光を選択的に反射するには、光学設計通りの高い積層精度での多層膜構造の実現が必要である。このような課題に対し、高い積層精度での多層膜の達成方法としてフィードブロックによって多層構造を形成した積層フィルムが提案されている（特許文献１）。
【先行技術文献】
【特許文献】
【０００４】
特開２００７－１７６１５４
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら特許文献１に開示された積層フィルムは、積層精度に改善の余地があり、反射率スペクトルを所望の反射帯域の範囲に制御することが困難であった。そこで本発明は、積層精度に起因した反射帯域のシフトを抑えることで、より光学設計に近い反射特性を実現できる積層フィルムを提供することを課題とする。
【課題を解決するための手段】
【０００６】
本発明は、上記の課題を解決するため、下記の構成よりなる。
（１）異なる複数の熱可塑性樹脂層が規則的に５１層以上積層された積層フィルムであって、連続する層厚み５００ｎｍ未満の層からなる光学ユニットを少なくとも一つ含み、前記光学ユニットのうち少なくとも一つにおいて、前記光学ユニットを構成する最小繰り返し単位をＵ、前記Ｕを構成するｎ個の構成要素を表層から近い順にｕ１～ｕｎとしたときに、前記ｕ１～前記ｕｎの少なくとも一つが条件Ａ及びＢを満たすことを特徴とする、積層フィルム。
（条件Ａ）層数換算で前記光学ユニットの中央部７０％の領域を領域Ｘとしたときに、前記構成要素ｕ１～ｕｎのうち少なくとも一つの移動平均層厚み分布の極小値が、前記領域Ｘ内かつ移動平均層厚みの下位２５％の範囲に少なくとも一つ存在する。
（条件Ｂ）前記条件Ａを満たす構成要素の少なくとも一つにおいて、移動平均層厚み分布で極小値を示す層の前後２０層の範囲に含まれる層の層厚みをｔ
－２０
～ｔ
２０
として、ｔ
－２０
～ｔ
２０
とｔ
０
との差の絶対値をそれぞれ算出したときに、その半数以上が０ｎｍ以上８ｎｍ以下となる。
（２）前記ｕ１～前記ｕｎの少なくとも一つが条件Ｃ及びＤを満たすことを特徴とする、（１）に記載の積層フィルム。
（条件Ｃ）前記構成要素ｕ１～ｕｎのうち少なくとも一つの移動平均層厚み分布の極大値が、前記領域Ｘ内かつ移動平均層厚みの上位２５％の範囲に少なくとも一つ存在する。
（条件Ｄ）前記条件Ｃを満たす構成要素の少なくとも一つにおいて、移動平均層厚み分布で極大値を示す層の前後２０層の範囲に含まれる層の層厚みをＴ
－２０
～Ｔ
２０
として、Ｔ
－２０
～Ｔ
２０
とＴ
０
との差の絶対値をそれぞれ算出したときに、その半数以上が０ｎｍ以上８ｎｍ以下となる。
（３）前記光学ユニットの少なくとも１つにおいて、以下の条件Ｅ、Ｆの少なくとも１つを満たす、（１）または（２）に記載の積層フィルム。
（条件Ｅ）前記ｔ
－２０
～前記ｔ
２０
と前記ｔ
０
との差の絶対値をそれぞれ算出したときに、連続してその半数以上で０ｎｍ以上６ｎｍ以下となる。
（条件Ｆ）前記Ｔ
－２０
～前記Ｔ
２０
と前記Ｔ
０
との差の絶対値をそれぞれ算出したときに、連続してその半数以上が０ｎｍ以上６ｎｍ以下となる。
（４）前記光学ユニットの少なくとも１つにおいて、以下の条件Ｇ、Ｈの少なくとも１つを満たす、（１）～（３）のいずれかに記載の積層フィルム。
（条件Ｇ）前記条件Ａ及びＢを満たす構成要素を有する光学ユニットにおいて、前記光学ユニットのいずれの構成要素においても、移動平均層厚みの下位２５％に含まれる層の半数以上が領域Ｘ内に存在する。
（条件Ｈ）前記条件Ｃ及びＤを満たす構成要素を有する光学ユニットにおいて、前記光学ユニットのいずれの構成要素においても、移動平均層厚みの上位２５％に含まれる層の半数以上が領域Ｘ内に存在する。
（５）前記光学ユニットの少なくとも１つにおいて、前記条件Ａ及びＢを満たす構成要素の層数の合計が、前記光学ユニットの層数の３０％以上１００％以下を占める、（１）～（４）のいずれかに記載の積層フィルム。
（６）前記条件Ａ及びＢを満たす構成要素を１つ以上有する光学ユニットの数が、積層フィルムを構成する光学ユニットの数の５０％以上１００％以下を占める、（１）～（５）のいずれかに記載の積層フィルム。
（７）前記条件Ａ～Ｄを満たす構成要素の少なくとも一つにおいて、前記条件Ａの極小値と前記条件Ｃの極大値が交互に２つ以上４つ以下存在する、（２）～（６）のいずれかに記載の積層フィルム。
（８）フィルムの短辺方向の長さが５００ｍｍ以上であり、かつ短辺方向の中央部および両末端部のいずれにおいても前記ｕ１～前記ｕｎの少なくとも一つが前記条件Ａ及びＢを満たす、（１）～（７）のいずれかに記載の積層フィルム。
【発明の効果】
【０００７】
本発明によれば、積層フィルムの反射帯域を所望の範囲に高度に制御することができ、より光学設計に近い反射特性を実現できる積層フィルムを提供することができる。
【図面の簡単な説明】
【０００８】

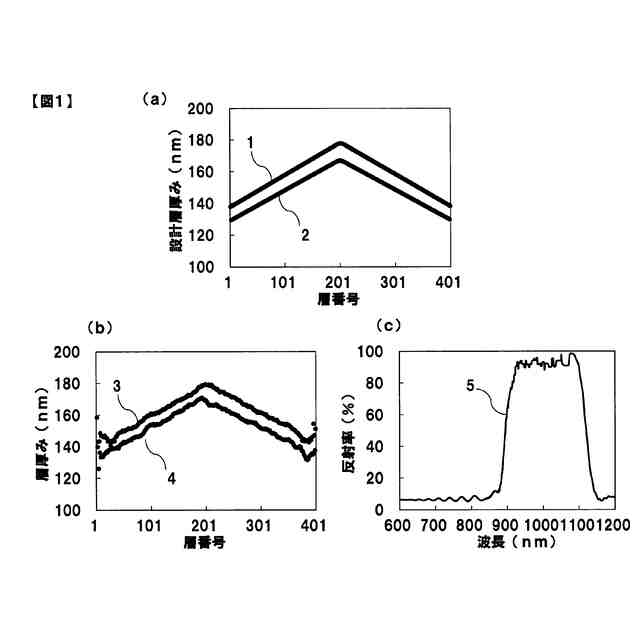

従来技術により得られる４０１層の積層フィルムの設計段階における層厚み分布（ａ）と実際に得られた層厚み分布（ｂ）及び反射率スペクトル（ｃ）である。

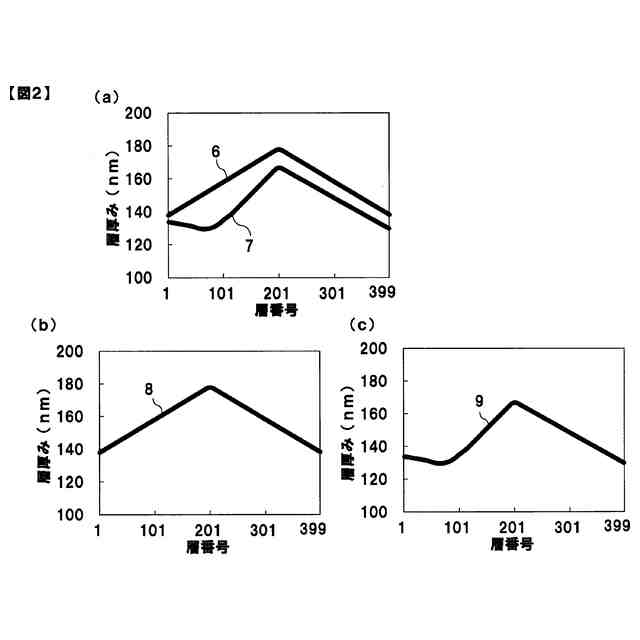

Ａ層とＢ層を交互に積層した４０１層の積層フィルムの光学ユニットの層厚み分布（ａ）におけるＢ層の層厚み分布（ｂ）及びＡ層の層厚み分布（ｃ）である。

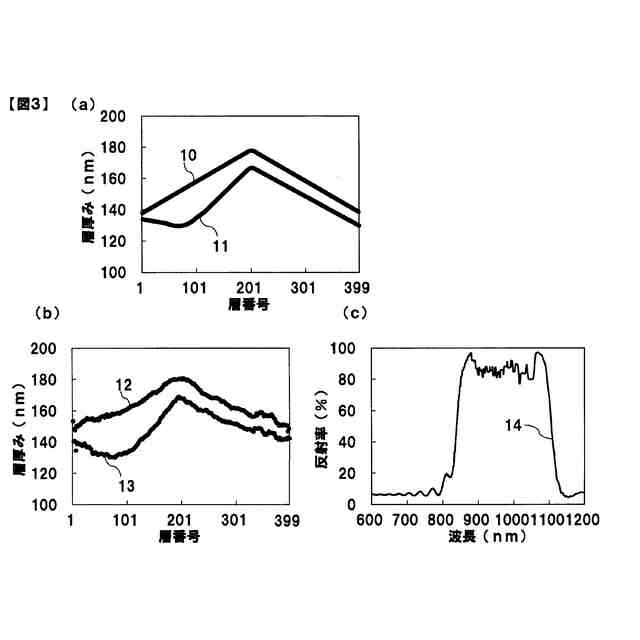

本発明により得られる４０１層の積層フィルムの設計段階における層厚み分布（ａ）と実際に得られた層厚み分布（ｂ）及び反射率スペクトル（ｃ）である。

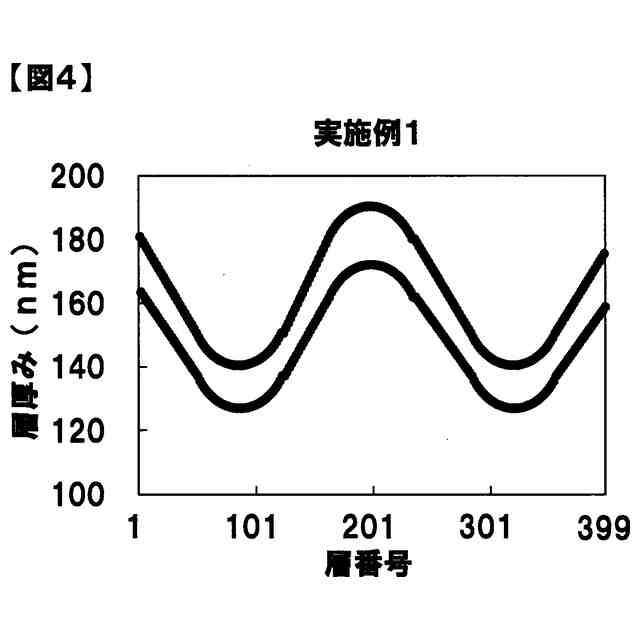

実施例１の積層フィルムの層厚み設計である。
実施例２の積層フィルムの層厚み設計である。
実施例３の積層フィルムの層厚み設計である。
実施例４の積層フィルムの層厚み設計である。
実施例５の積層フィルムの層厚み設計である。
実施例６の積層フィルムの層厚み設計である。
実施例７の積層フィルムの層厚み設計である。
実施例８の積層フィルムの層厚み設計である。
実施例９の積層フィルムの層厚み設計である。
実施例１０の積層フィルムの層厚み設計である。
実施例１１の積層フィルムの層厚み設計である。
実施例１２～１４の積層フィルムの層厚み設計である。
実施例１５の積層フィルムの層厚み設計である。
実施例１６の積層フィルムの層厚み設計である。
実施例１７の積層フィルムの層厚み設計である。
比較例１の積層フィルムの層厚み設計である。
比較例２の積層フィルムの層厚み設計である。
比較例３の積層フィルムの層厚み設計である。
比較例４の積層フィルムの層厚み設計である。
【発明を実施するための形態】
【０００９】
本発明の積層フィルムは、異なる複数の熱可塑性樹脂層が規則的に５１層以上積層された積層フィルムであって、連続する層厚み５００ｎｍ未満の層からなる光学ユニットを少なくとも一つ含み、前記光学ユニットのうち少なくとも一つにおいて、前記光学ユニットを構成する最小繰り返し単位をＵ、前記Ｕを構成するｎ個の構成要素を表層から近い順にｕ１～ｕｎとしたときに、前記ｕ１～前記ｕｎの少なくとも一つが条件Ａ及びＢを満たすことを特徴とする、積層フィルムである。
（条件Ａ）
層数換算で前記光学ユニットの中央部７０％の領域を領域Ｘとしたときに、前記構成要素ｕ１～ｕｎのうち少なくとも一つの移動平均層厚み分布の極小値が、前記領域Ｘ内かつ移動平均層厚みの下位２５％の範囲に少なくとも一つ存在する。
（条件Ｂ）
前記条件Ａを満たす構成要素の少なくとも一つにおいて、移動平均層厚み分布で極小値を示す層の前後２０層の範囲に含まれる層の層厚みをｔ
－２０
～ｔ
２０
として、ｔ
－２０
～ｔ
２０
とｔ
０
との差の絶対値をそれぞれ算出したときに、その半数以上が０ｎｍ以上８ｎｍ以下となる。
【００１０】
以下に本発明の実施の形態について述べるが、本発明は以下の実施例を含む実施の形態に限定して解釈されるものではなく、発明の目的を達成できて、かつ、発明の要旨を逸脱しない範囲内においての種々の変更は当然あり得る。また、説明を簡略化する目的で一部の説明は、本発明の好ましい態様の一つである、異なる２種の熱可塑性樹脂層が交互に積層された構成を有する積層フィルムを例にとり説明するが、異なる３種以上の熱可塑性樹脂層を用いた場合においても、同様に理解されるべきものである。
（【００１１】以降は省略されています）
