公開番号2025157712
公報種別公開特許公報(A)
公開日2025-10-16
出願番号2024059884
出願日2024-04-03
発明の名称回転工具用治具
出願人カツデン株式会社
代理人個人,個人,個人,個人,個人
主分類B25B 21/00 20060101AFI20251008BHJP(手工具;可搬型動力工具;手工具用の柄;作業場設備;マニプレータ)
要約【課題】予め塗装したボルト類を、その塗装を傷つけることなく効率よく打ち込み作業をする。

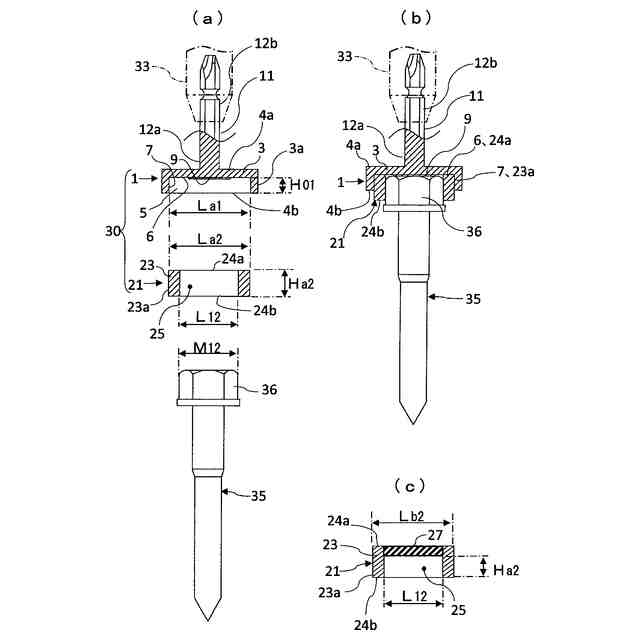

【解決手段】複数の硬質樹脂からなる第二部材21と鋼製の第一部材1とから治具30を構成する(a)。回転工具(インパクトドライバー)33に取り付けた第一部材1の回転凹部5内に選択した第二部材21を嵌挿し、タッピングビス35を第二部材21のボルト類嵌挿部25に嵌挿する(b)。第二部材21の他面24bは第一部材1の平盤体3の他面4bより突出するので、タッピングビス35の頭部36は、第一部材1に触れることなく、第二部材21のボルト類嵌挿部25に挿入でき、かつ回転工具33で回転打ち込みができる。
【選択図】図1
特許請求の範囲【請求項１】
ボルト類の頭部を回転させる回転工具に装着する治具であり、
一側を前記回転工具に装着する取付軸を備え、他側に前記ボルト類の頭部を嵌挿できるボルト類嵌挿部を備え、以下のように構成したことを特徴とする回転工具用の治具。
(1) 前記治具は、前記取付軸を備える鋼製の第一部材と、平盤状でボルト類嵌挿部を備える硬質樹脂材料製の第二部材とを備えた。

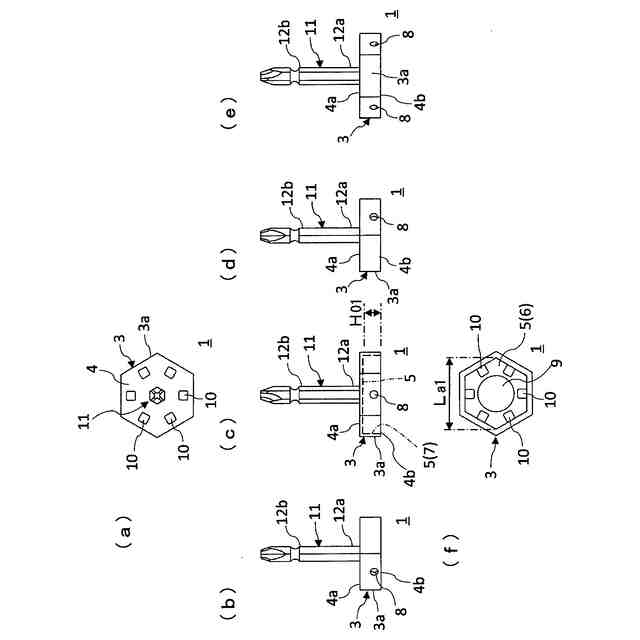

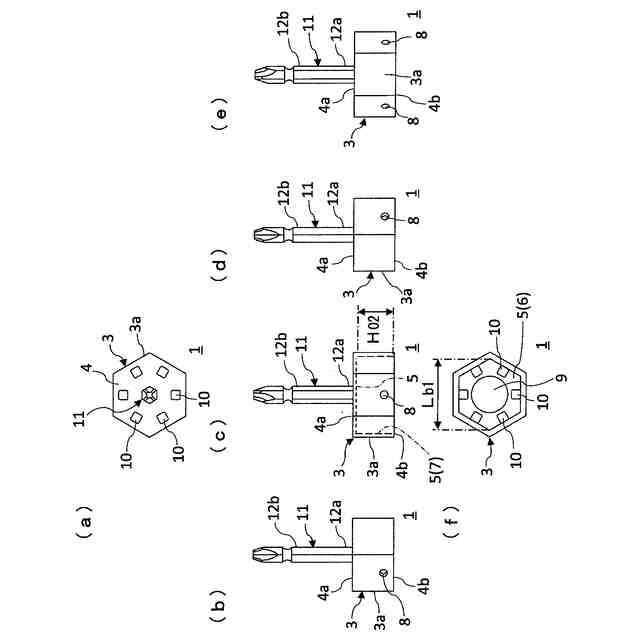

(2) 前記第一部材は、平盤状の盤体の一側に前記取付軸が固定され、前記盤体の他側に前記第二部材の多角形の外周係止部を嵌挿する回転凹部を備えた。

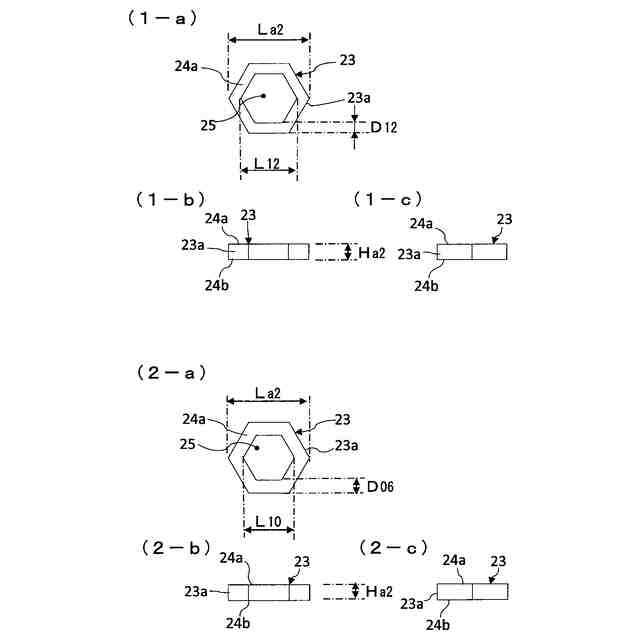

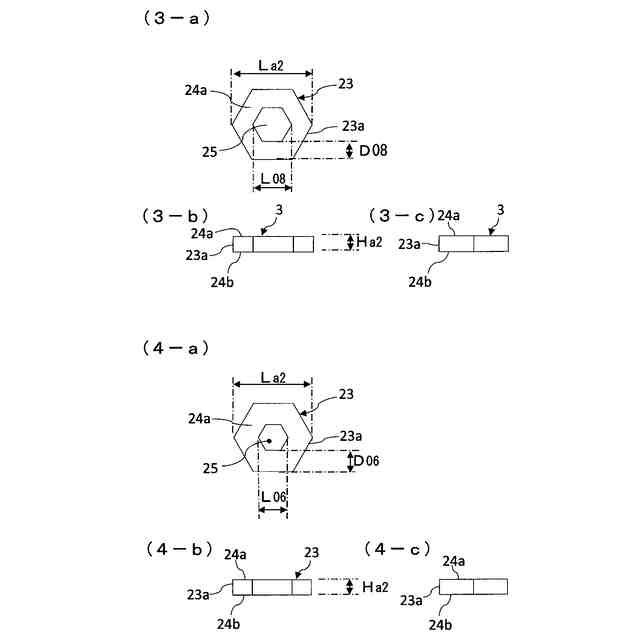

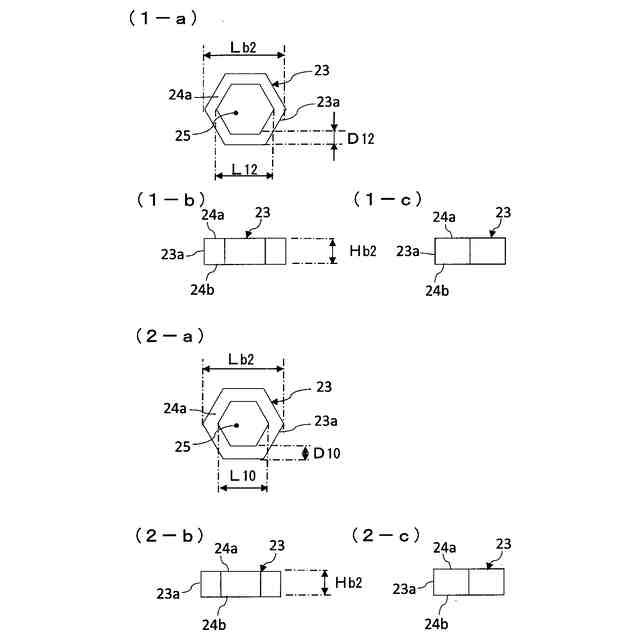

(3) 前記第一部材の１個と、同一の外周係止部で異なる径のボルト類嵌挿部を備える第二部材の複数個とを組み合わせて構成された。
(4) 前記第一部材に前記第二部材を嵌挿した状態で、前記第二部材の先端面が、前記第一部材の先端面から突出するように、前記第一部材と前記第二部材を構成した。
続きを表示（約 330 文字）【請求項２】
第一部材は、前記盤体は前記取付軸を固定した一側で、前記取付軸の周りに、一側から回転凹部側に向けて貫通する取出孔を形成したことを特徴とする請求項１に記載の回転工具用の治具。
【請求項３】
第一部材の回転凹部で開口縁から底までの深さをＨ１とし、第二部材の基体の厚さをＨ２とした場合、
Ｈ２＞Ｈ１
としたことを特徴とする請求項１に記載の回転工具用の治具。
【請求項４】
以下のように構成したことを特徴とする請求項１に記載の回転工具用の治具。
(1) 第二部材で、基体に一側から他側に向けて開口を形成してボルト類嵌挿部と形成した。
(2) 第一部材で、回転凹部の底に保護シートを取り付けた。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ボルトやタッピングビスのように、ねじ軸に頭部を形成したボルト類を締める際に使用する回転工具とボルト類との間に入れて使用する回転工具用治具に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
ボルトやタッピングビスのように、ねじ軸に多角形（通常は６角形）の頭部を形成したボルト類を回転するために、頭部の形状に合わせた凹部であるボルト類嵌挿部を備えた治具を、インパクトレンチなどの回転工具のチャックに差し込み締めて、ボルト類嵌挿部にボルト類の頭部を嵌挿して、回転工具でボルトやタッピングビスを打ち込んでいた。
一般にボルト類の頭部やナットでは、頭部（ナット）の径が異なるボルト類に合わせて、様々な径の治具を用意して、回転工具のチャックに着脱しているので、作業が煩雑となる第一の問題があった。
【０００３】
また、壁などに階段などをタッピングビスで取り付ける場合、施工後に壁の内装に合わせて、露出するタッピングビスの頭部を各種方法により塗装することがあった。この場合、１本１本塗装する作業が煩雑であり、予め塗装がされたタッピングビスを使用する場合もあった。この場合、一般に治具は強度や硬度が必要であり、鋼製が採用されていたので、治具でタッピングビスの塗装を傷付けるという第二の問題があった。
【０００４】
第一の問題に対応するために、治具に段差を付けて底側を小径にする提案がされている（特許文献１、２）。また、第二の問題に対応するために弾性体からなる螺入部を設けた治具を使用する提案がなされている（特許文献１）。
【先行技術文献】
【特許文献】
【０００５】
実開Ｈ０３－４４５６６号公報
特開２０１５－３６１８７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
前記の段差を設けて底側の径を小さくして、より小さなボルト類の径に対応する必要があり、治具の軸方向の長さが長くなり、回転工具に装着した際に、安定性に欠ける問題点があった。
また、弾性体からなる螺入部を設けた治具を設けた場合、弾性体部分以外が鋼製であるので、弾性体以外の部分にボルト類の頭部があたり、やはりボルト類の頭部を傷つけることを防止できなかった。逆に、弾性体以外の部分にボルト類の頭部があたらないようにゆっくり慎重に作業をした場合には、作業効率が悪くなるという問題点があった。
【課題を解決するための手段】
【０００７】
本発明は、回転工具に装着できる鋼製の第一部材とボルト類嵌挿部を備える平盤状の硬質樹脂製の第二部材とを備え、かつ第二部材の先端面を第一部材の先端面より突出するように構成したので、前記問題点を解決した。
【０００８】
すなわち、この発明は、ボルト類の頭部を回転させる回転工具に装着する治具であり、一側を前記回転工具に装着する取付軸を備え、他側に前記ボルト類の頭部を嵌挿できるボルト類嵌挿部を備え、以下のように構成したことを特徴とする回転工具用の治具である。
(1) 前記治具は、前記取付軸を備える鋼製の第一部材と、平盤状でボルト類嵌挿部を備える硬質樹脂材料製の第二部材とを備えた。
(2) 前記第一部材は、平盤状の盤体の一側に前記取付軸が固定され、前記盤体の他側に前記第二部材の多角形の外周係止部を嵌挿する回転凹部を備えた。
(3) 前記第一部材の１個と、同一の外周係止部で異なる径のボルト類嵌挿部を備える第二部材の複数個とを組み合わせて構成された。
(4) 前記第一部材に前記第二部材を嵌挿した状態で、前記第二部材の先端面が、前記第一部材の先端面から突出するように、前記第一部材と前記第二部材を構成した。
【０００９】
また、前記において、第一部材は、前記盤体は前記取付軸を固定した一側で、前記取付軸の周りに、一側から回転凹部側に向けて貫通する取出孔を形成して構成したことを特徴とする回転工具用の治具である。
【００１０】
また、第一部材の回転凹部で開口縁から底までの深さをＨ１とし、第二部材の基体の厚さをＨ２とした場合、
Ｈ２＞Ｈ１
としたことを特徴とする回転工具用の治具である。
（【００１１】以降は省略されています）
