公開番号2025158365
公報種別公開特許公報(A)
公開日2025-10-17
出願番号2024060845
出願日2024-04-04
発明の名称トルクセンサの補正値取得方法および回転軸のトルク測定方法
出願人日本精工株式会社,株式会社プロテリアル
代理人弁理士法人貴和特許事務所
主分類G01L 3/10 20060101AFI20251009BHJP(測定;試験)
要約【課題】トルクの測定精度を確保しつつ、補正値を取得するための試験に要する時間の短縮を図る。

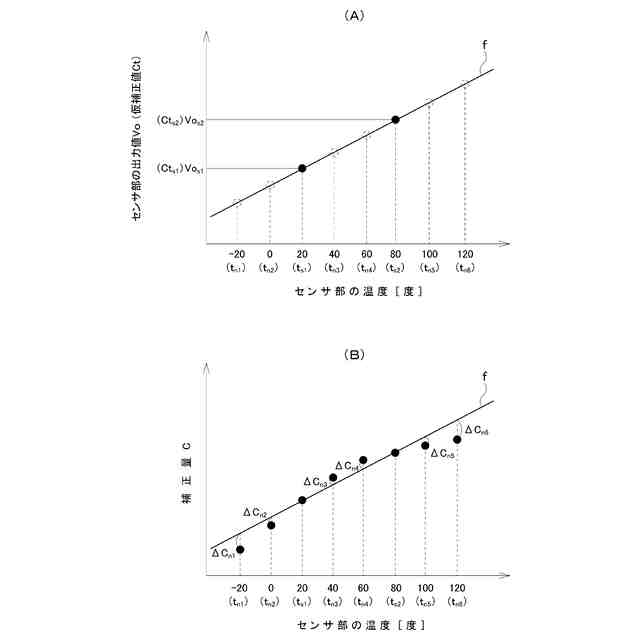

【解決手段】補正値取得対象となるトルクセンサについて、第1基準温度t_s1における出力値E_s1(仮補正値Ct_s1)、および、第2基準温度における出力値E_s2(仮補正値Ct_s2)を実測し、温度tと仮補正値Ctとの関係を示す一次関数である仮補正関数fを求める。第1基準温度および第2基準温度以外の少なくとも1つの非基準温度t_n1～t_n6を仮補正関数fに代入して、少なくとも1つの非基準温度t_n1～t_n6における仮補正値Ct_n1～Ct_n6を得る。そして、少なくとも1つの非基準温度t_n1～t_n6における仮補正値Ct_n1～Ct_n6を、予め求めておいた少なくとも1つの非基準温度t_n1～t_n6における補正量ΔC_n1～ΔC_n6により補正することで、少なくとも1つの非基準温度t_n1～t_n6における補正値C_n1～C_n6を得る。
【選択図】図7
特許請求の範囲【請求項１】
回転軸の被検出部の周囲に配置されるトルクセンサの補正値取得方法であって、
補正値取得対象となる前記トルクセンサについて、第１基準温度における出力値、および、第２基準温度における出力値を実測する工程と、
前記第１基準温度における出力値を前記第１基準温度における仮補正値とし、かつ、前記第２基準温度における出力値を前記第２基準温度における仮補正値として、補正値取得対象となる前記トルクセンサについての温度と前記仮補正値との関係を示す一次関数である仮補正関数を求める工程と、
前記第１基準温度および前記第２基準温度以外の少なくとも１つの非基準温度を前記仮補正関数に代入して、前記少なくとも１つの非基準温度における仮補正値を得る工程と、
前記少なくとも１つの非基準温度における前記仮補正値を、予め求めておいた前記少なくとも１つの非基準温度における補正量により補正することで、前記少なくとも１つの非基準温度における補正値を得る工程と、
を備える、トルクセンサの補正値取得方法。
続きを表示（約 660 文字）【請求項２】
前記少なくとも１つの非基準温度における前記補正量は、
補正値取得対象となる前記トルクセンサと同じ構成を有する少なくとも１つの試験用サンプルについて、前記第１基準温度、前記第２基準温度、および前記少なくとも１つの非基準温度における出力値を実測し、
前記第１基準温度における出力値を仮出力値とし、かつ、前記第２基準温度における出力値を仮出力値として、前記少なくとも１つの試験用サンプルについての温度と前記仮出力値との関係を示す一次関数である基準関数を求め、
前記少なくとも１つの非基準温度を前記基準関数に代入することで得られる前記少なくとも１つの非基準温度における前記仮出力値と、実測した前記少なくとも１つの非基準温度における出力値との差分に基づいて求められる、
請求項１に記載のトルクセンサの補正値取得方法。
【請求項３】
前記第１基準温度と前記第２基準温度との差が、１０度以上１９０度以下である、
請求項１に記載のトルクセンサの補正値取得方法。
【請求項４】
回転軸の被検出部の周囲に配置されるトルクセンサの出力値を、前記トルクセンサの温度に応じて、予め求めておいた補正値で補正し、補正後の前記トルクセンサの出力値に基づいて前記回転軸に付与されたトルクを算出する、回転軸のトルク測定方法であって、
前記補正値を、請求項１～３のいずれかに記載のトルクセンサの補正値取得方法により取得する、回転軸のトルク測定方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、回転軸の被検出部の周囲に配置されるトルクセンサの補正値取得方法、および、回転軸のトルク測定方法に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
回転軸に付与されたトルクを測定する装置として、回転軸にトルクを付与した際に、該回転軸に生じる逆磁歪効果を利用して、回転軸に付与されたトルクを測定する磁歪式のトルク測定装置が知られている。磁歪式のトルク測定装置は、トルクが付与された際の回転軸の透磁率の変化を検出コイルのインダクタンスの変化として検出することにより、回転軸に付与されたトルクを測定するように構成されている。
【０００３】

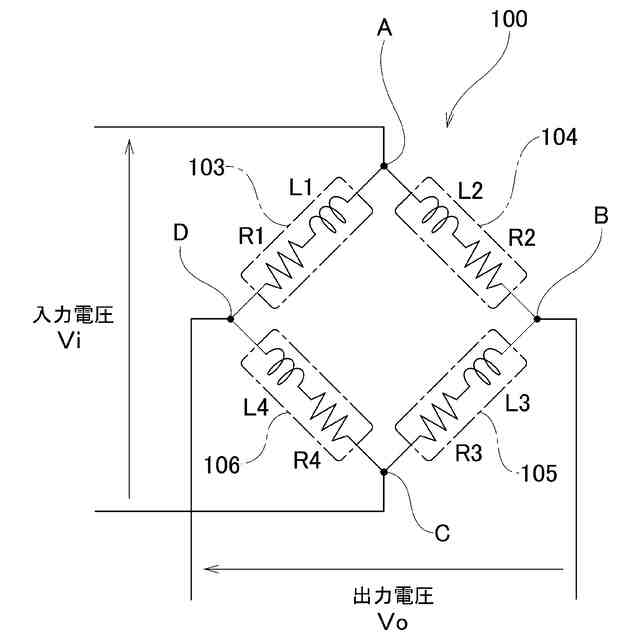

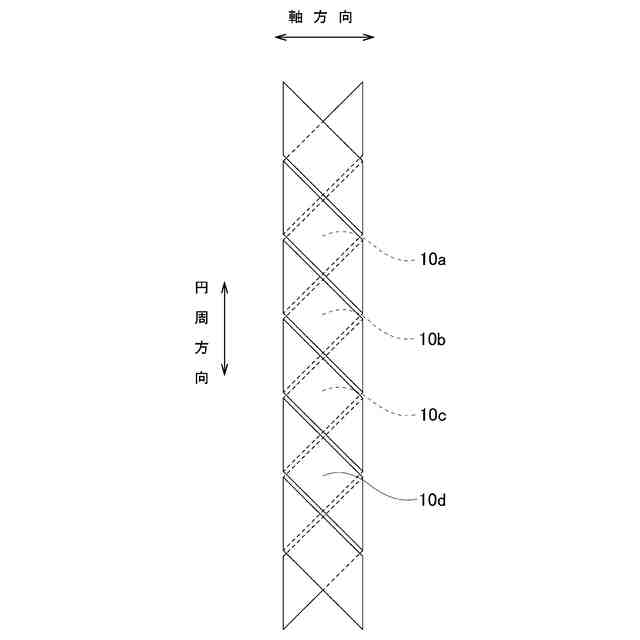

一般に、トルクの変動に伴う被検出部の透磁率の変化は微小であるため、通常は、測定感度を向上させるための工夫がなされる。その工夫の１つとして、従来、図８に示すようなブリッジ回路１００を用いる方法が知られている。この方法では、たとえば図９に示すような回転軸１０１の軸方向一部分である円柱状の被検出部１０２の周囲に、第１検出コイル１０３、第２検出コイル１０４、第３検出コイル１０５、および第４検出コイル１０６の４つ検出コイルを配置し、かつ、該４つの検出コイルを４辺に配置したブリッジ回路１００を構成する。
【０００４】

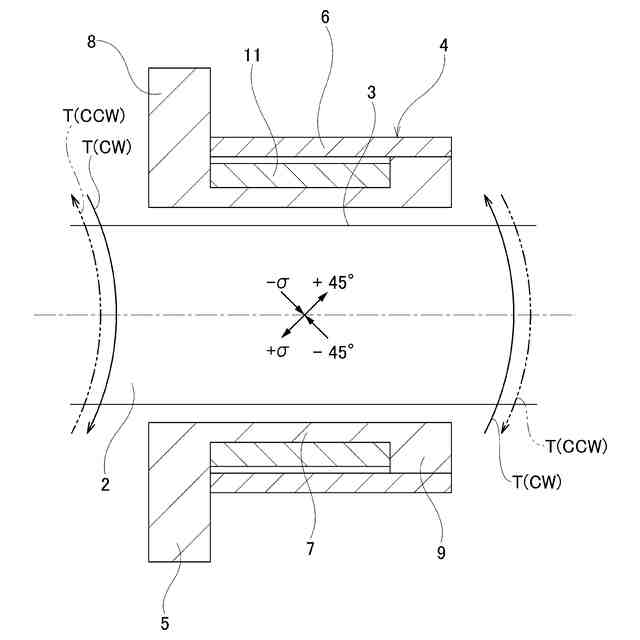

回転軸１０１にトルクＴが加わると、被検出部１０２の外周面には、軸方向に対して所定方向に所定角度（たとえば＋４５度）傾斜した方向と、軸方向に対して前記所定方向と反対方向に所定角度（例えば－４５度）傾斜した方向とに、＋－の符号が互いに異なる応力σが作用する。そして、逆磁歪効果により、引張応力（＋σ）が作用する方向での透磁率が増加し、圧縮応力（－σ）が作用する方向での透磁率が減少する。
【０００５】

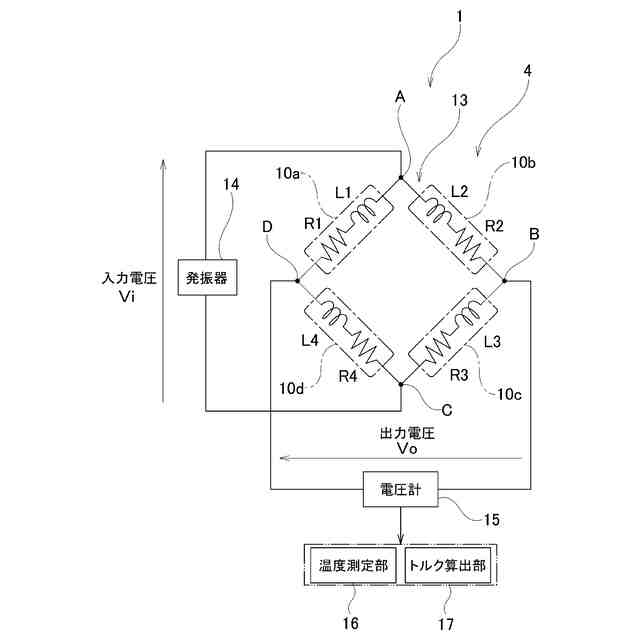

ブリッジ回路１００において、４辺を構成する２組の対辺のうちの一方の組の対辺に配置された第１検出コイル１０３および第３検出コイル１０５は、被検出部１０２の外周面における、軸方向に対して所定方向に所定角度傾斜した方向の透磁率の変化を検出するため検出コイルであり、前記２組の対辺のうちの他方の組の対辺に配置された第２検出コイル１０４および第４検出コイル１０６は、被検出部１０２の外周面における、軸方向に対して前記所定方向と反対方向に所定角度傾斜した方向の透磁率の変化を検出するための検出コイルである。このようなブリッジ回路１００において、２つの端点であるＡ点、Ｃ点間に交流電圧（入力電圧）Ｖｉを印加すると、２つの中点であるＢ点、Ｄ点間の電圧として、回転軸１０１に加わるトルクＴの方向および大きさに応じた出力値（出力電圧）Ｖｏが得られる。したがって、この出力値Ｖｏに基づいて、トルクＴを求めることができる。
【０００６】
上述のようなブリッジ回路１００を用いれば、軸方向に対して所定方向に所定角度傾斜した方向と、軸方向に対して反対方向に所定角度傾斜した方向との、いずれか一方の方向の透磁率の変化のみを検出する場合に比べて、出力値Ｖｏを２倍にすることができ、トルクＴの測定感度を向上させることができる。
【０００７】
ところで、ブリッジ回路１００を構成する４つの検出コイル１０３～１０６は、すべて同じインピーダンスであることが好ましい。しかしながら、実際には、製造誤差などに基づいて検出コイル１０３～１０６のインピーダンスにはばらつきが生じる。このようなインピーダンスのばらつきの影響により、回転軸１０１にトルクＴが付与されていない状態でも、オフセット電圧が出力されることが避けられない。
【０００８】
また、４つの検出コイル１０３～１０６のインピーダンスは、温度によって変化することが知られている。したがって、オフセット電圧も温度によって変化する。このため、回転軸１０１に付与されたトルクＴと出力電圧Ｖｏとの関係も温度変化の影響を受ける。
【０００９】
特開２０１８－４８９５６号公報には、温度変化によらずトルクを精度良く検出可能な、磁歪式のトルク測定装置（トルクセンサ）が記載されている。
【００１０】
特開２０１８－４８９５６号公報に記載の従来のトルク測定装置では、予め設定した基準温度での出力値（の正弦成分および余弦成分）を記憶するとともに、回転軸にトルクが付与されていない状態で、基準温度からの温度変化に対する出力値の変化量（正弦成分の変化量および余弦成分の変化量）の関係を記憶しておく。回転軸に付与されたトルクを求める際には、前記関係から、温度検出手段により検出したその時点での温度に対応する出力値の変化量を求め、該変化量によりトルクセンサ（センサ部）から出力されたその時点での出力値を補正し、補正後の出力値に基づいてトルクを算出する。
（【００１１】以降は省略されています）
