公開番号2025148812
公報種別公開特許公報(A)
公開日2025-10-08
出願番号2024049122
出願日2024-03-26
発明の名称画像形成装置
出願人ブラザー工業株式会社
代理人弁理士法人第一テクニカル国際特許事務所
主分類G03G 21/16 20060101AFI20251001BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】筐体の開口を閉鎖する第1カバーが開かれたときに、その第1カバーに回動可能に支持される第2カバーとのロック状態を確実に保持する。

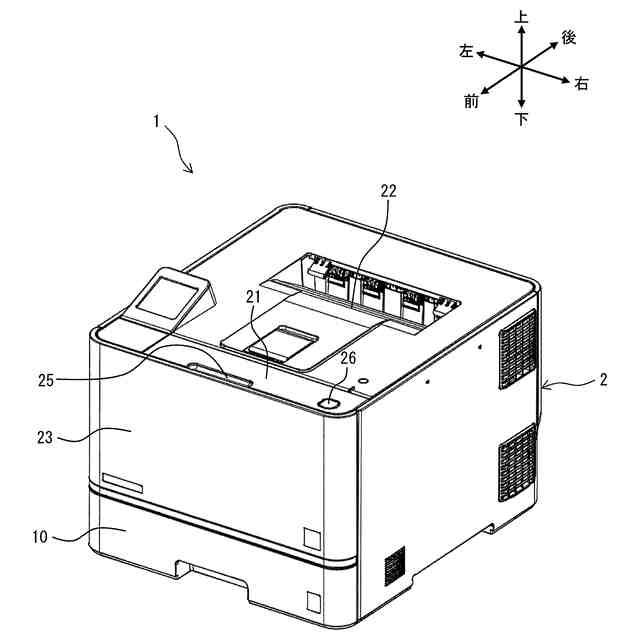

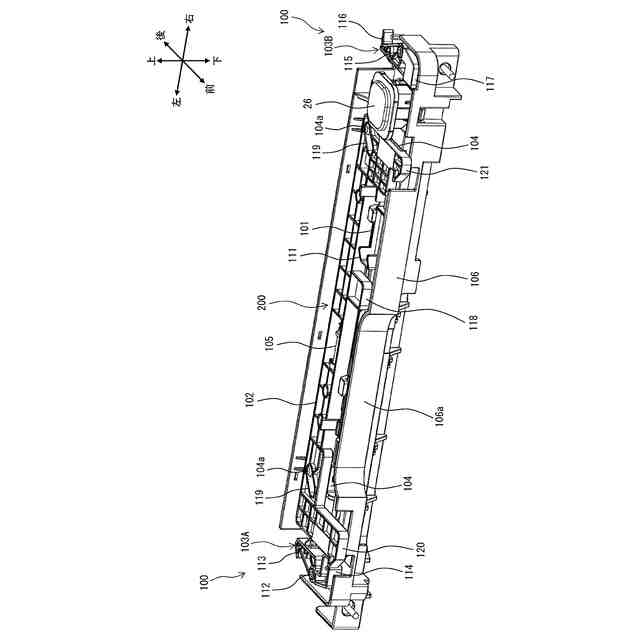

【解決手段】画像形成装置1は、装置本体2と、フロントカバー21と、MPトレイカバー23と、フロントカバー21に支持され、接触位置及び離間位置の間で可動に構成されたプッシュ部材104と、フロントカバー21に支持され、爪部120,121を備えた第1リンク部材102と、を備え、第1リンク部材102は、プッシュ部材104が接触位置となるときに爪部120,121と溝23bとの係合を解除する解除位置及びプッシュ部材104が離間位置となるときに爪部120,121を溝23bに係合させるロック位置の間で可動に構成されており、爪部120,121は、第1リンク部材102の左右方向の一方側に位置する爪部120及び第1リンク部材102の左右方向の他方側に位置する爪部121を含む。

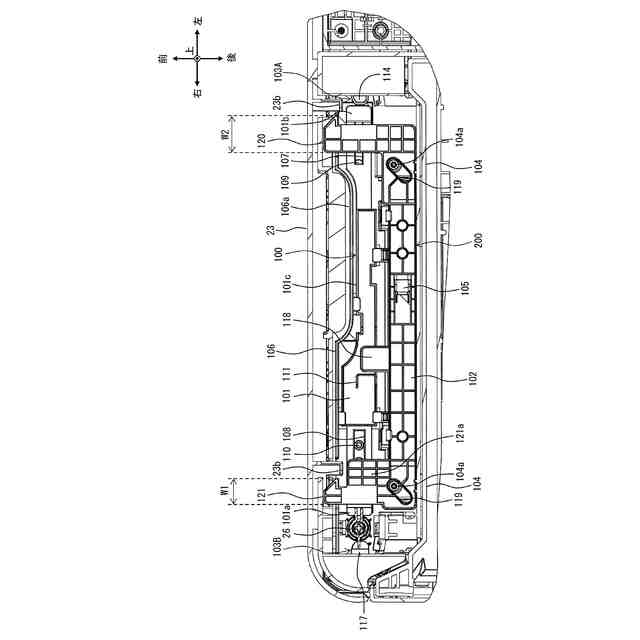

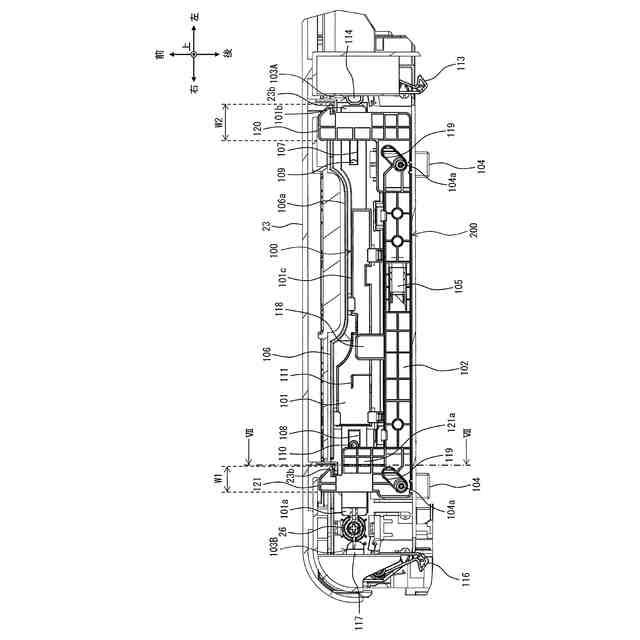

【選択図】図6
特許請求の範囲【請求項１】
開口を備える筐体と、
前記開口を開放する第１開位置、及び、前記開口を閉鎖する第１閉位置、の間で可動に構成された第１カバーと、
被係合部を備え、所定の軸心を中心として前記第１カバーに回動可能に支持される第２カバーであって、第２開位置及び第２閉位置の間で可動に構成された前記第２カバーと、
前記第１カバーに支持され、前記第１カバーが前記第１閉位置にあるときに前記筐体に接触する接触位置、及び、前記第１カバーが前記第１開位置にあるときに前記筐体から離間する離間位置、の間で可動に構成されたプッシャーと、
前記第１カバーに支持され、前記被係合部と係合可能な係合部を備えた第１リンクと、
を備え、
前記第１リンクは、
前記プッシャーが前記接触位置となるときに前記係合部と前記被係合部との係合を解除する解除位置、及び、前記プッシャーが前記離間位置となるときに前記係合部を前記被係合部に係合させるロック位置、の間で可動に構成されており、
前記係合部は、
前記第１リンクの前記軸心に沿う軸方向の一方側に位置する第１爪、及び、前記第１リンクの前記軸方向の他方側に位置する第２爪、を含む複数の爪を備える
ことを特徴とする画像形成装置。
続きを表示（約 1,100 文字）【請求項２】
前記複数の爪は、
前記第１リンクにおける当該複数の爪以外の部分と一体に成型されている
ことを特徴とする請求項１記載の画像形成装置。
【請求項３】
前記第１カバーは、
前記第１開位置及び前記第１閉位置の間の可動用の操作部をさらに有し、
前記第１爪は、
前記第１カバーにおける前記操作部よりも前記軸方向の一方側に配置され、
前記第２爪は、
前記第１カバーにおける前記操作部よりも前記軸方向の他方側に配置されている
ことを特徴とする請求項１記載の画像形成装置。
【請求項４】
前記第１カバーに支持され、前記第１リンクを前記軸方向に可動に支持する支持フレームをさらに有し、
前記支持フレームは、
前記操作部との干渉を回避する第１凹部を備える
ことを特徴とする請求項３記載の画像形成装置。
【請求項５】
前記第１カバーに支持され、当該第１カバーのロックを解除するための操作機構のロック解除操作と連動して前記軸方向に可動に構成された、第２リンクをさらに有し、
前記第２リンクは、
前記操作部との干渉を回避する第２凹部を備える
ことを特徴とする請求項３記載の画像形成装置。
【請求項６】
前記複数の爪の高さ方向における位置は、
前記プッシャーの高さ方向における位置よりも上方である
ことを特徴とする請求項１記載の画像形成装置。
【請求項７】
前記第１爪の前記軸方向における寸法は、
前記第２爪の前記軸方向における寸法よりも小さい
ことを特徴とする請求項１記載の画像形成装置。
【請求項８】
前記第１リンクは、
前記第１爪との接続部に強度補強部を備える
ことを特徴とする請求項７記載の画像形成装置。
【請求項９】
前記第１リンクは、
当該第１リンクの可動方向の動きを前記プッシャーの接触及び離間方向の動きに変換して伝達する変換部を有し、
前記第１爪の前記軸方向における位置と、
前記変換部の前記軸方向における位置とは、互いに重なっている
ことを特徴とする請求項１記載の画像形成装置。
【請求項１０】
前記第２カバーの上端の高さ方向における位置は、前記筐体の上端の高さ方向位置と略一致し、
前記第２カバーの前記軸方向における寸法は、前記筐体の前記軸方向における寸法に略等しい
ことを特徴とする請求項１記載の画像形成装置。

発明の詳細な説明【技術分野】
【０００１】

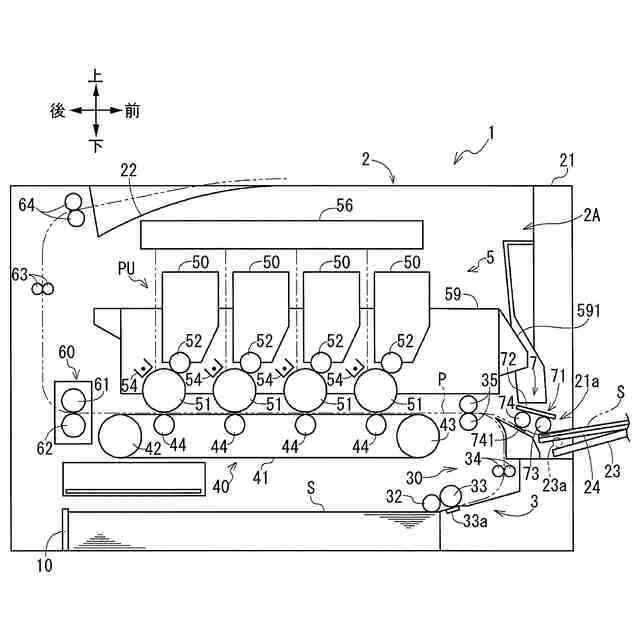

本発明は、筐体の開口を開閉するカバーを備えた画像形成装置に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
従来、例えば特許文献１に記載のように、前面カバーが閉じ位置のときＭＰトレイとのロックが解除されてＭＰトレイが開閉可能となり、前面カバーが開き位置のときＭＰトレイレイとロック状態となってＭＰトレイが開閉不能となる構成が知られている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－１５６４５９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
例えば、前面カバーが大型化して開かれるときの慣性力が大きくなったり、ユーザが前面カバーやＭＰトレイを強く開いたり等の場合においても、前面カバーとＭＰトレイとのロック状態を確実に保持できる構成が望まれつつあった。
【０００５】
本発明の目的は、筐体の開口を閉鎖する第１カバーが開かれたときに、その第１カバーに回動可能に支持される第２カバーとのロック状態を確実に保持できる画像形成装置を提供することにある。
【課題を解決するための手段】
【０００６】
上記目的を達成するために、本願発明の画像形成装置は、開口を備える筐体と、前記開口を開放する第１開位置、及び、前記開口を閉鎖する第１閉位置、の間で可動に構成された第１カバーと、被係合部を備え、所定の軸心を中心として前記第１カバーに回動可能に支持される第２カバーであって、第２開位置及び第２閉位置の間で可動に構成された前記第２カバーと、前記第１カバーに支持され、前記第１カバーが前記第１閉位置にあるときに前記筐体に接触する接触位置、及び、前記第１カバーが前記第１開位置にあるときに前記筐体から離間する離間位置、の間で可動に構成されたプッシャーと、前記第１カバーに支持され、前記被係合部と係合可能な係合部を備えた第１リンクと、を備え、前記第１リンクは、前記プッシャーが前記接触位置となるときに前記係合部と前記被係合部との係合を解除する解除位置、及び、前記プッシャーが前記離間位置となるときに前記係合部を前記被係合部に係合させるロック位置、の間で可動に構成されており、前記係合部は、前記第１リンクの前記軸心に沿う軸方向の一方側に位置する第１爪、及び、前記第１リンクの前記軸方向の他方側に位置する第２爪、を含む複数の爪を備える。
【０００７】
本願発明においては、第１カバーに支持されるプッシャーは、接触位置と離間位置との間で可動に構成されており、第１カバーが開かれて第１開位置となるときには筐体から離間する上記離間位置となる。解除位置とロック位置との間で可動に構成された第１リンクは、プッシャーが離間位置となるときロック位置となり、当該第１リンクの係合部を第２カバーの被係合部に係合させる。
被係合部に係合する第１リンクの係合部は、複数の爪を備えている。複数の爪には第１爪と第２爪とが含まれる。第１爪は第１リンクの軸方向の一方側、第２爪は第１リンクの軸方向の他方側において、それぞれ第２カバーの被係合部に係合する。
本願発明によれば、少なくとも軸方向一方側と軸方向他方側の２か所において第１リンクが第２カバーに係合する。これにより、第１カバーが開かれたときの第２カバーとのロック状態を確実に保持することができる。その結果、例えば第１カバーが大型化して開かれるときの慣性力が大きくなったり、ユーザが第１カバーや第２カバーを強く開いたり等の場合においても、第１カバーと第２カバーとのロック状態を確実に保持することができる。
【０００８】
また、本発明では特に、前記複数の爪は、前記第１リンクにおける当該複数の爪以外の部分と一体に成型されている。
第１リンクにおいて複数の爪が一体成型されていることにより、爪とリンクが別部品である場合に比べ、省スペース化を図ることができる。また部品と部品の間に荷重が加わり耐久性に悪影響を与えることがない。
【０００９】
また、本発明では特に、前記第１カバーは、前記第１開位置及び前記第１閉位置の間の可動用の操作部をさらに有し、前記第１爪は、前記第１カバーにおける前記操作部よりも前記軸方向の一方側に配置され、前記第２爪は、前記第１カバーにおける前記操作部よりも前記軸方向の他方側に配置されている。
第１爪と第２爪とを操作部の両側に振り分け配置することで、ユーザが操作部をもって第１カバーを開いたときに、第２カバーのロック状態を安定的に保持することができる。
【００１０】
また、本発明では特に、前記第１カバーに支持され、前記第１リンクを前記軸方向に可動に支持する支持フレームをさらに有し、前記支持フレームは、前記操作部との干渉を回避する第１凹部を備える。
支持フレームに操作部との干渉回避用の第１凹部を形成することにより、その第１凹部に操作部を入り込ませるようにして支持フレーム全体を操作部側に寄せて配置することができる。その結果、支持フレームの設置のために必要なスペースを小さくすることができるので、画像形成装置全体の小型化を図ることができる。
（【００１１】以降は省略されています）
