公開番号2025138252
公報種別公開特許公報(A)
公開日2025-09-25
出願番号2024037237
出願日2024-03-11
発明の名称画像形成装置
出願人シャープ株式会社
代理人弁理士法人あーく事務所
主分類B41J 2/447 20060101AFI20250917BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】傾き調整手段による揺動軸線回りのプリントヘッドの傾きに関わらず、プリントヘッドと像担持体との間の距離を一定にすることができる画像形成装置を提供する。
【解決手段】像担持体(1)と、基板(311)とレンズアレイ32とを備えた長尺なプリントヘッド3と、プリントヘッド3の傾きを調整する傾き調整手段(200)と、を備えた画像形成装置100は、傾き調整手段(200)による揺動軸線β回りのプリントヘッド3の傾きに関わらず、プリントヘッド3と像担持体(1)との間の距離dを一定に維持するようにプリントヘッド3を像担持体(1)に対して位置決めする位置決め手段(300)を備えている。
【選択図】図12
特許請求の範囲【請求項１】
像担持体と、
ライン状に配列されている複数の発光素子を有する基板と前記複数の発光素子で発光した光を前記像担持体に集光するレンズアレイとを備えた長尺なプリントヘッドと、
前記複数の発光素子の光軸方向に沿った揺動軸線回りの前記プリントヘッドの傾きを調整する傾き調整手段と、
を備えた画像形成装置であって、
前記傾き調整手段による前記揺動軸線回りの前記プリントヘッドの傾きに関わらず、前記プリントヘッドと前記像担持体との間の距離を一定に維持するように前記プリントヘッドを前記像担持体に対して位置決めする位置決め手段を備えている、ことを特徴とする画像形成装置。
続きを表示（約 1,900 文字）【請求項２】
請求項１に記載の画像形成装置であって、
前記位置決め手段は、
前記プリントヘッドに設けられて前記プリントヘッドの前記像担持体に対する位置を決定する位置決め部と、
画像形成装置本体側の部材である本体側部材に設けられて前記位置決め部に当接される被位置決め部と、
を備え、
前記被位置決め部は、前記像担持体の回転中心と同心であって前記像担持体の半径よりも大きい円弧形状部を有し、前記円弧形状部は前記位置決め部に当接される当接面を有する、ことを特徴とする画像形成装置。
【請求項３】
請求項２に記載の画像形成装置であって、
前記プリントヘッドは、前記レンズアレイを保持するレンズ保持部材と、前記基板もしくはパネルを固定する固定部材と、を備え、
前記位置決め部は、前記レンズ保持部材に設けられている、ことを特徴とする画像形成装置。
【請求項４】
請求項２に記載の画像形成装置であって、
前記位置決め手段は、前記位置決め部を前記本体側部材に向けて付勢する付勢部材をさらに備え、
前記被位置決め部は、前記付勢部材により付勢されることにより前記位置決め部に当接される、ことを特徴とする画像形成装置。
【請求項５】
請求項４に記載の画像形成装置であって、
前記位置決め部は、前記プリントヘッドの長手方向における両側にそれぞれ設けられた一対の位置決め部であり、
前記被位置決め部は、一対の位置決め部にそれぞれ対応する一対の被位置決め部であり、
前記一対の位置決め部のうちの一方側の位置決め部は、前記長手方向に延びる凸状部を有し、
前記一対の被位置決め部のうちの前記一方側の位置決め部に対応する一方側の被位置決め部は、前記円弧形状部を有し、前記円弧形状部は、前記当接面が前記一方側の位置決め部における前記凸状部に当接される、ことを特徴とする画像形成装置。
【請求項６】
請求項４に記載の画像形成装置であって、
前記位置決め部は、前記プリントヘッドの長手方向における両側にそれぞれ設けられた一対の位置決め部であり、
前記被位置決め部は、前記一対の位置決め部にそれぞれ対応する一対の被位置決め部であり、
前記一対の位置決め部のうちの他方側の位置決め部は、前記揺動軸線を中心とする揺動軸を有し、前記プリントヘッドは前記揺動軸を中心に回動可能とされ、
前記一対の被位置決め部のうちの前記他方側の位置決め部に対応する他方側の被位置決め部は、前記長手方向に延びる凹状部を有し、前記凹状部は前記他方側の位置決め部における前記揺動軸を係入する、ことを特徴とする画像形成装置。
【請求項７】
請求項３に記載の画像形成装置であって、
前記位置決め部は、前記プリントヘッドにおける前記レンズ保持部材に着脱可能に設けられ、
前記位置決め部には、前記レンズ保持部材からの抜けを防止するための抜け防止部が設けられている、ことを特徴とする画像形成装置。
【請求項８】
請求項７に記載の画像形成装置であって、
前記位置決め部は、前記レンズ保持部材に対して前記プリントヘッドの長手方向に着脱可能とされ、
前記レンズ保持部材には、前記光軸方向に貫通する貫通孔又は前記光軸方向に凹む凹部が設けられ、
前記位置決め部における前記抜け防止部は、前記光軸方向における前記レンズ保持部材側に突出する突出部を有し、前記突出部は、前記レンズ保持部材における前記貫通孔又は前記凹部に係入される、ことを特徴とする画像形成装置。
【請求項９】
請求項２に記載の画像形成装置であって、
前記本体側部材は、前記像担持体の回転軸線回りに前記像担持体を回転可能に支持する筐体であり、
前記被位置決め部は、前記筐体に一体的に設けられている、ことを特徴とする画像形成装置。
【請求項１０】
請求項１に記載の画像形成装置であって、
前記位置決め手段は、前記傾き調整手段による前記揺動軸線回りの前記プリントヘッドの傾きに関わらず、前記プリントヘッドにおける前記複数の発光素子の光軸が前記像担持体の回転中心に向かうように前記プリントヘッドを前記像担持体に対して位置決めする、ことを特徴とする画像形成装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】

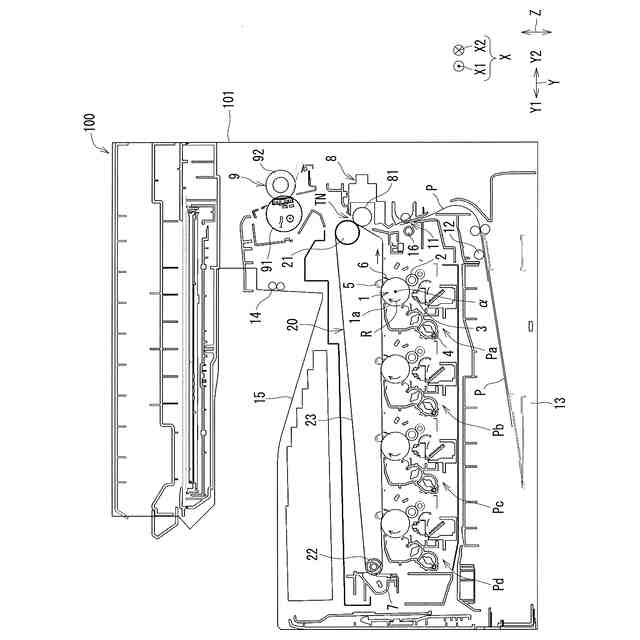

本開示は、複写機、複合機、プリンター、ファクシミリ装置等の画像形成装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
画像形成装置として、像担持体（例えば感光体ドラム）と、長尺なプリントヘッドと、複数の発光素子の光軸方向に沿った揺動軸線回りのプリントヘッドの傾きを調整する傾き調整手段と、を備えたものが従来から知られている（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２００６－８４６３６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
プリントヘッドの傾き調整手段を備えた従来の画像形成装置では、つぎのような不都合がある。これについて図２０Ａから図２０Ｃを参照しながら、以下に説明する。
【０００５】

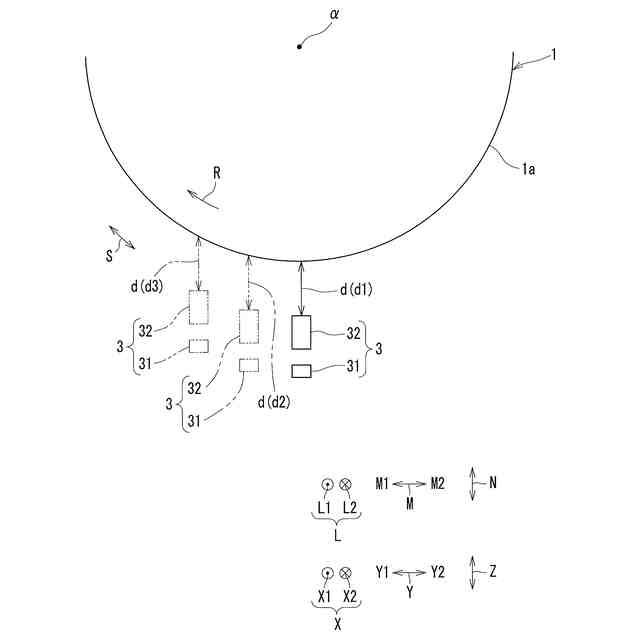

図２０Ａから図２０Ｃは、それぞれ、プリントヘッド３の傾き調整手段を備えた従来の画像形成装置１００Ｘにおける感光体ドラム１とプリントヘッド３との間の距離ｄ（ｄ１，ｄ２，ｄ３）の一例、他の例及びさらに他の例を示す平面図（上）及び正面図（下）である。図２０Ａから図２０Ｃにおいて符号ＦＬは本体フレームを示している。
【０００６】

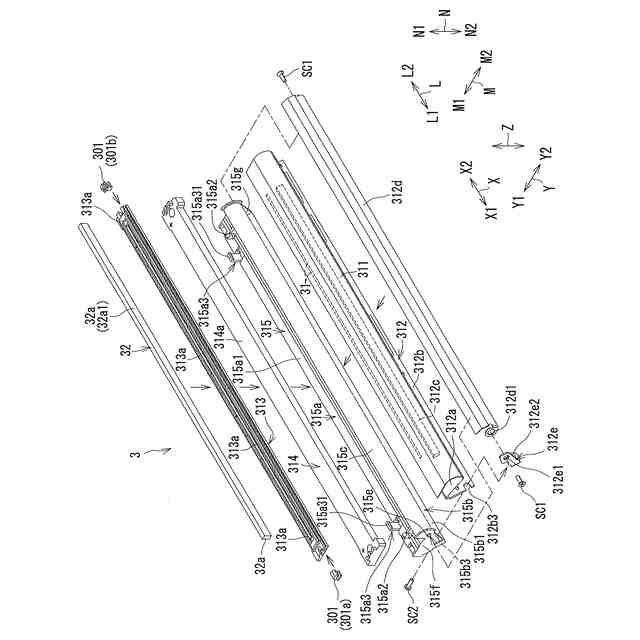

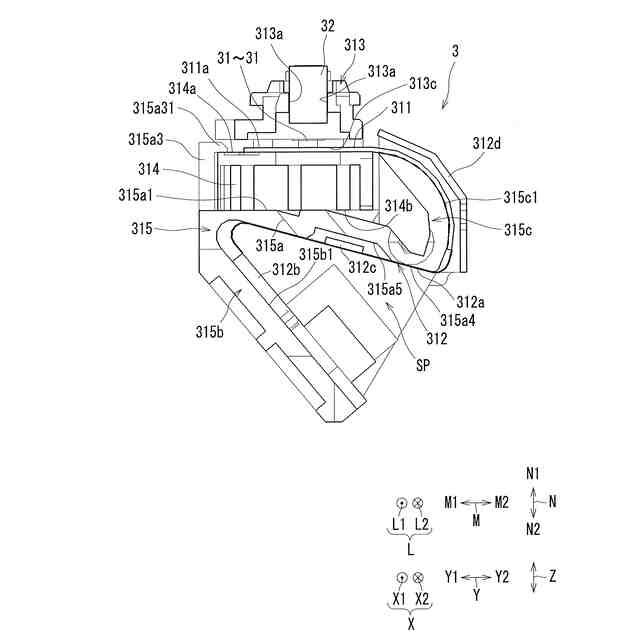

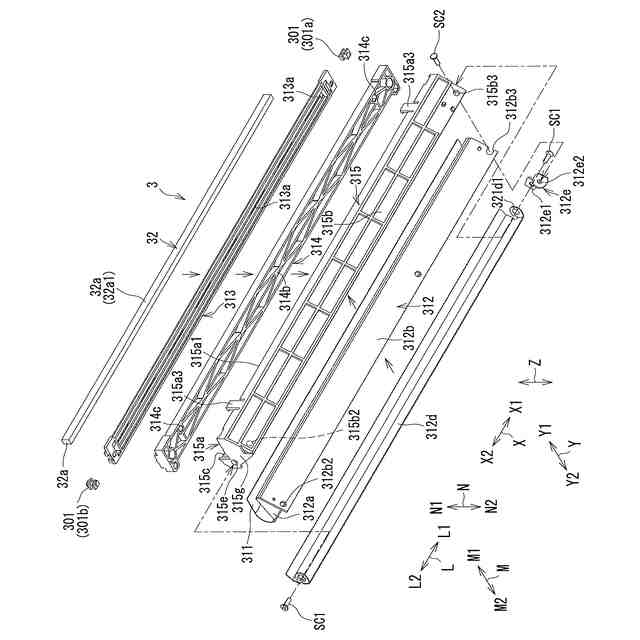

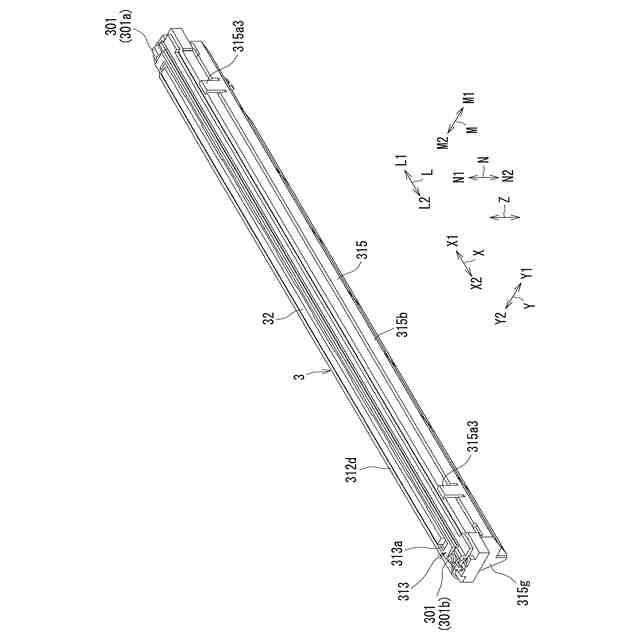

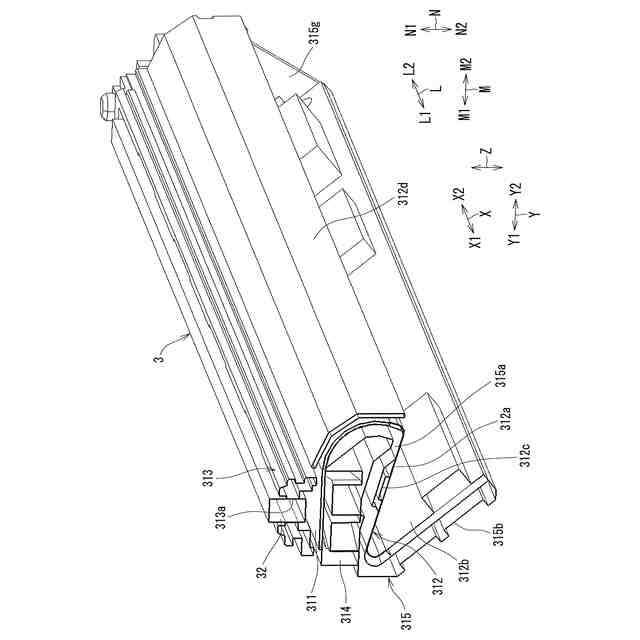

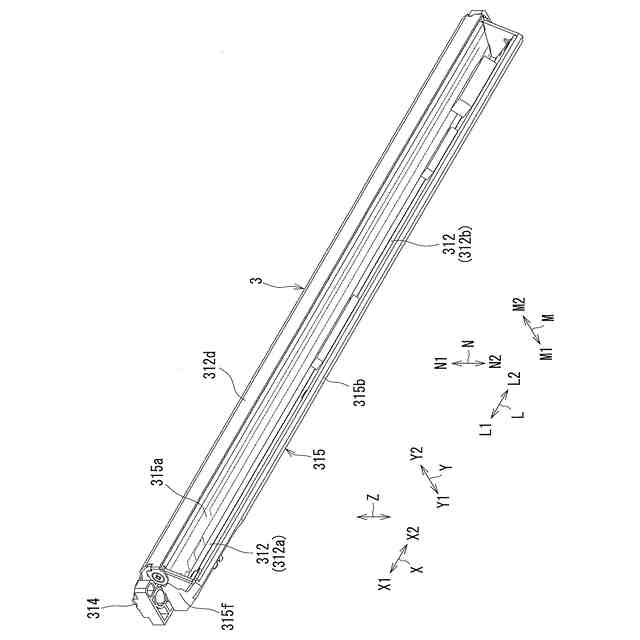

図２０Ａから図２０Ｃに示すように、長尺なプリントヘッド３には、感光体ドラム１（像担持体の一例）を露光するための光を発光する複数の発光素子３１～３１が長手方向Ｌに沿ってライン状に配列されている。レンズアレイ３２は、複数の発光素子３１～３１で発光した光を感光体ドラム１に集光する。
【０００７】

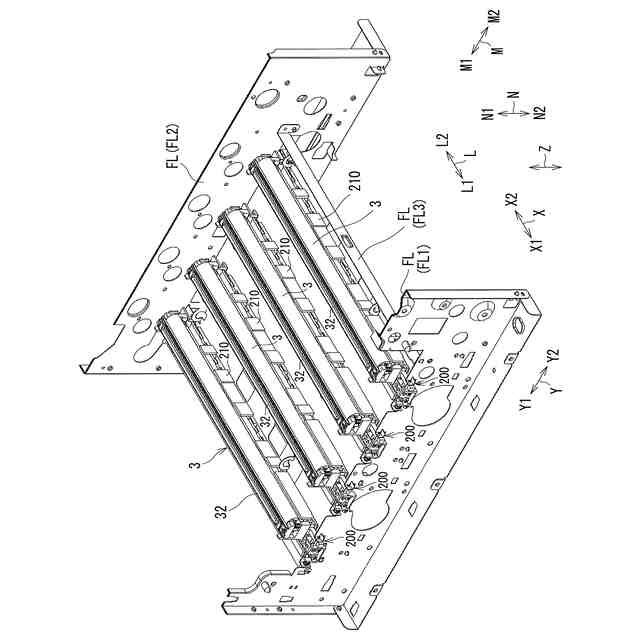

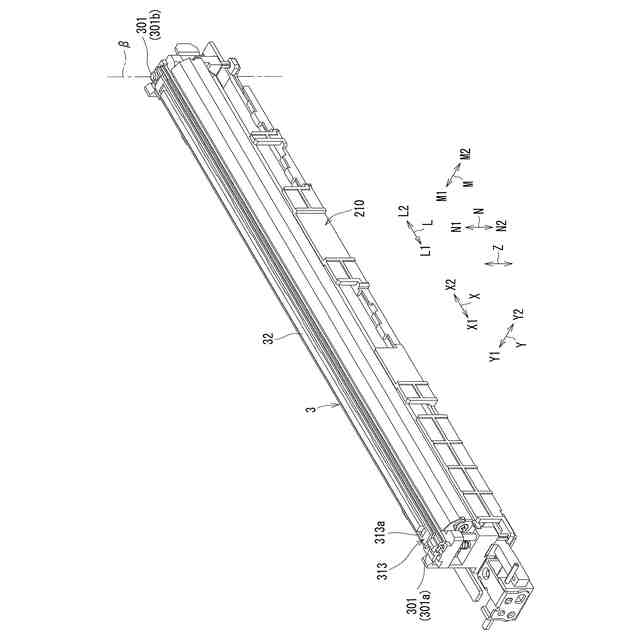

このような従来の画像形成装置１００Ｘでは、図２０Ｂ及び図２０Ｃに示すように、記録用紙等のシートＰの斜行等が発生することがある。傾き調整手段は、シートＰの斜行等に合わせて、複数の発光素子３１～３１の光軸方向Ｎに沿った揺動軸線β回りのプリントヘッド３の傾きを調整する。この例では、揺動軸線βは、感光体ドラム１の回転軸線方向Ｘにおいてプリントヘッド３よりも外側に位置している。
【０００８】
ところで、複数の発光素子３１～３１及びレンズアレイ３２を用いた露光装置であるプリントヘッド３の焦点深度は、他の種類の露光装置（例えば光偏向器及びｆθレンズを用いた露光装置である光走査装置）の焦点深度よりも小さい値（例えば０．１ｍｍ程度）である。このため、感光体ドラム１とプリントヘッド３との間の距離が一定になるように、感光体ドラム１に対してプリントヘッド３を位置決めする必要がある。
【０００９】
ところが、従来の画像形成装置１００Ｘでは、揺動軸線β回りにプリントヘッド３を傾き調整するにあたり、プリントヘッド３が感光体ドラム１の回転軸線方向Ｘから視て回転軸線α及び揺動軸線βの双方に直交する直線方向Ｔに平行に移動するので、プリントヘッド３の直線方向Ｔにおける位置によって、感光体ドラム１とプリントヘッド３との間の距離ｄ（ｄ１，ｄ２，ｄ３）が異なる（ｄ１＜ｄ２＜ｄ３）。例えば、焦点深度を０．１ｍｍとした場合、図２０Ａに示す構成に合わせてレンズアレイ３２の感光体ドラム１の表面１ａに対する焦点を合わせたとしても、水平に＋１ｍｍ（図示例では左側に）移動した図２０Ｂに示す構成での感光体ドラム１とプリントヘッド３との間の距離ｄ（ｄ２）は、ｄ１＋０．２５８ｍｍとなる。すなわち、図２０Ｂ及び図２０Ｃに示すように、直線方向Ｔに移動する程、感光体ドラム１とプリントヘッド３との間の距離ｄ（ｄ１＜ｄ２＜ｄ３）が大きくなり、感光体ドラム１の表面１ａに形成される画像の焦点がずれてしまう。このことは、画像形成装置１００Ｘの小型化に伴い、感光体ドラム１の径（曲率）が小さくなる程、顕著となる。
【００１０】
そこで、本開示は、傾き調整手段による揺動軸線回りのプリントヘッドの傾きに関わらず、プリントヘッドと像担持体との間の距離を一定にすることができる画像形成装置を提供することを目的とする。
【課題を解決するための手段】
（【００１１】以降は省略されています）
