公開番号2025158606
公報種別公開特許公報(A)
公開日2025-10-17
出願番号2024061313
出願日2024-04-05
発明の名称給湯装置、給湯システム及び成形システム
出願人芝浦機械株式会社
代理人個人
主分類B22D 17/30 20060101AFI20251009BHJP(鋳造;粉末冶金)
要約【課題】計量室における溶湯の流入及び流出を好適に行う。
【解決手段】給湯装置55は、計量室R1と、流入口P1と、流出P1と、弁体63と、を有している。流入口P1は、-D3側から計量室R1に向かって開口しており、炉53からの溶湯MLを計量室R1へ流入させる。流出口P2は、-D3側から計量室R1に向かって開口しており、計量室R1の溶湯MLを射出装置9へ流出させる。弁体63は、計量室R1と流入口P1及び流出口P2との間にてD3方向に面している板状部を含む。弁体63は、D3方向に交差する第2方向への平行移動によって流入位置と流出位置との間で移動する。弁体63は、流入位置では、流入口P1と計量室R1とを通じさせるとともに流出口P2を計量室R1から遮断する。弁体63は、流出位置では、計量室R1と流出口P2とを通じさせるとともに流入口P1を計量室R1から遮断する。
【選択図】図2
特許請求の範囲【請求項１】
計量室と、
第１方向の第１側から前記計量室に向かって開口しており、炉からの溶湯を前記計量室へ流入させる流入口と、
前記第１側から前記計量室に向かって開口しており、前記計量室の溶湯を射出装置へ流出させる流出口と、

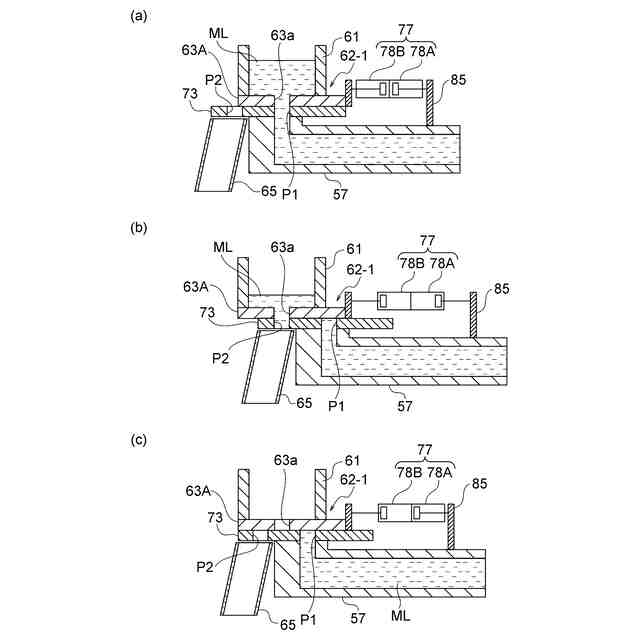

前記計量室と前記流入口及び前記流出口との間にて前記第１方向に面している板状部を含み、前記第１方向に交差する第２方向への平行移動によって、前記流入口と前記計量室とを通じさせるとともに前記流出口を前記計量室から遮断する流入位置と、前記計量室と前記流出口とを通じさせるとともに前記流入口を前記計量室から遮断する流出位置との間で移動する弁体と、
を有している給湯装置。
続きを表示（約 920 文字）【請求項２】
前記第１方向が鉛直方向であり、前記第１側が下方であり、前記第２方向が水平方向である
請求項１に記載の給湯装置。
【請求項３】

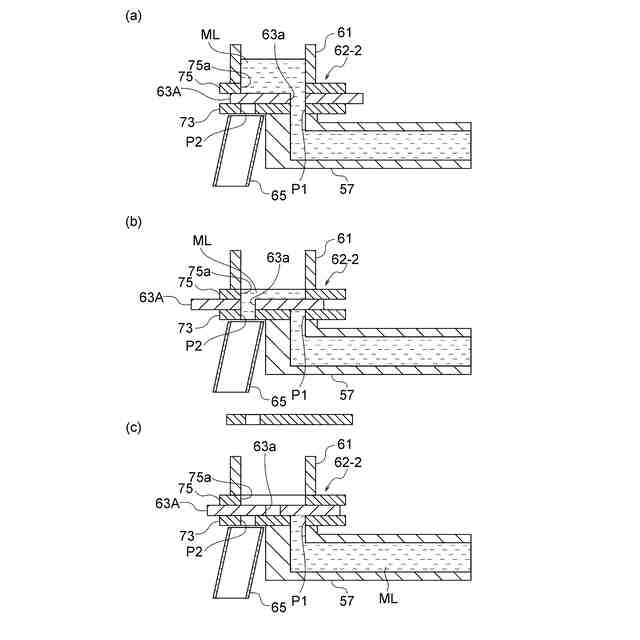

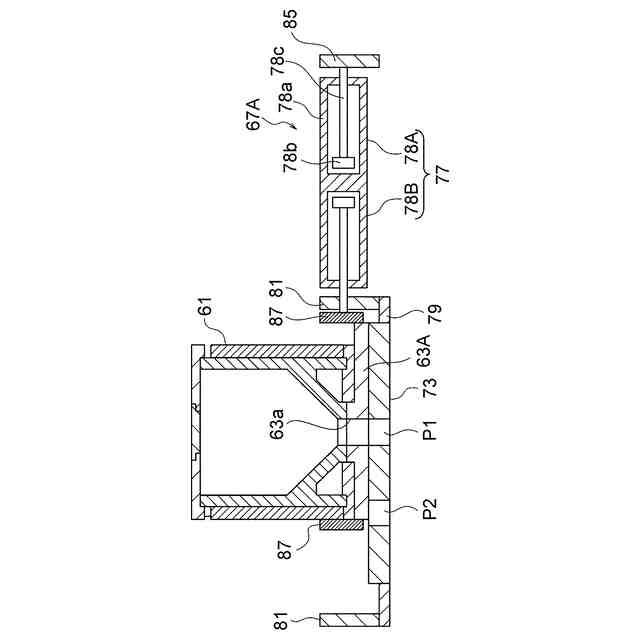

前記弁体は、前記板状部を厚さ方向に貫通する貫通孔を有しており、
前記貫通孔は、
前記流入位置にて、前記流入口に重なるとともに前記流出口に重ならず、
前記流出位置にて、前記流出口に重なるとともに前記流入口に重ならない
請求項１に記載の給湯装置。
【請求項４】

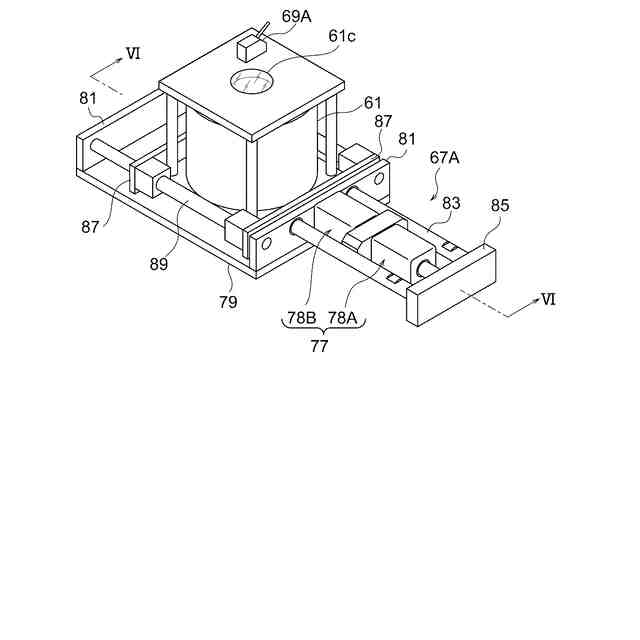

前記弁体は、前記計量室を構成する容器とともに前記流入口及び前記流出口に対して移動することによって前記流入位置と前記流出位置との間で移動する
請求項１に記載の給湯装置。
【請求項５】
前記弁体は、前記計量室を構成する容器、並びに前記流入口及び前記流出口に対して移動することによって、前記流入位置と前記流出位置との間で移動する
請求項１に記載の給湯装置。
【請求項６】

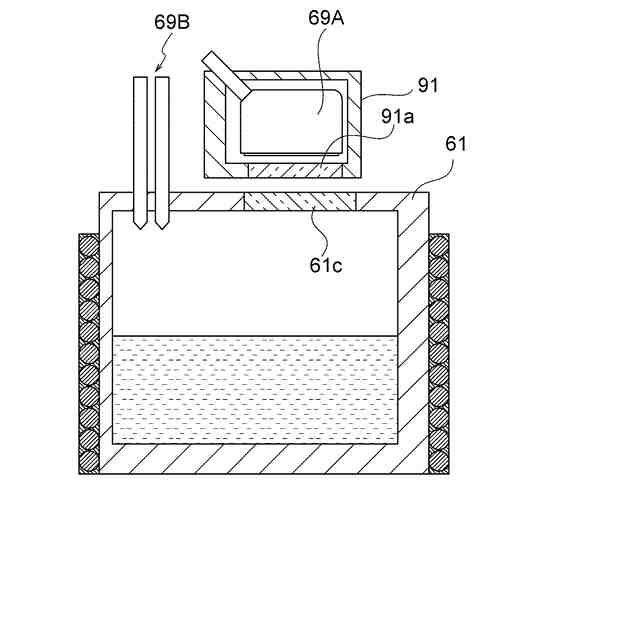

前記計量室を構成する容器の外部から前記容器を介して前記計量室内の湯面の高さを検出する非接触式センサを更に有している
請求項１に記載の給湯装置。
【請求項７】
前記容器は、光を透過させる透光部を有しており、
前記非接触式センサは、前記計量室内の湯面から前記透光部を介して前記容器の外部へ至る光に基づいて前記湯面の高さを検出する
請求項６に記載の給湯装置。
【請求項８】
前記非接触式センサが検出可能な湯面高さの範囲の少なくとも一部よりも上方に位置する湯面を検出する接触式センサを更に有している
請求項６に記載の給湯装置。
【請求項９】
前記計量室に不活性ガスを供給するガス圧回路を有している
請求項１に記載の給湯装置。
【請求項１０】

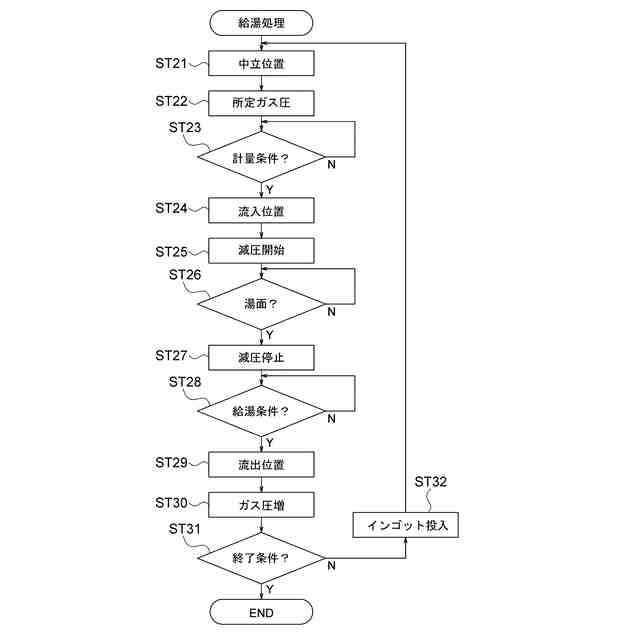

前記ガス圧回路は、前記流入口から前記計量室へ溶湯が流れるとき前記不活性ガスを吸引することによって前記計量室の圧力を大気圧よりも低くする
請求項９に記載の給湯装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、ダイカストマシン等の成形機に溶融状態（液状）の金属材料（以下、「溶湯」ということがある。）を供給する給湯装置に関し、また、給湯装置を含む給湯システム及び成形システムに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
弁体の移動によって、溶湯の供給を制御する技術が知られている（例えば下記特許文献１～５）。
【０００３】
特許文献１～３では、溶鋼容器の下部開口から鋳型への溶鋼の流出を制御するスライディングノズルが開示されている。スライディングノズルの弁体は、プレート状に形成されており、プレートの平面に沿う方向にスライドすることによって、溶鋼容器の下部開口を開閉する。
【０００４】
特許文献４では、炉に通じる流入口から計量室への溶湯の流入、及び計量室からダイカストマシンの射出装置への溶湯の流出を制御する弁体が開示されている。炉からの溶湯を計量室へ流入させる流入口は、計量室の側方に位置している。計量室からの溶湯を射出装置へ流出させる流出口は、計量室の下方に位置している。弁体は、円柱状に構成されており、軸方向の移動によって、流入位置と流出位置との間を移動する。流入位置では、流入口と計量室とを通じさせるとともに流出口を計量室から遮断する。流出位置では、計量室と流出口とを通じさせるとともに流入口を計量室から遮断する。
【０００５】
特許文献５では、１ショット分の溶湯を溶解する溶解容器の下部開口からダイカストマシンの射出装置への溶湯の流出を制御する弁体が開示されている。この弁体は、プレート状に形成されており、プレートの平面に沿う方向にスライドすることによって、溶解容器の下部開口を開閉する。
【先行技術文献】
【特許文献】
【０００６】
特開平６－７１３９４号公報
特開２０１９－１３９３８号公報
特公昭６０－１４２号公報
特開２００１－１８０５３号公報
特開２００４－９０５２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
計量室における溶湯の流入及び流出を好適に行うことができる給湯装置、給湯システム及び成形システムが待たれる。
【課題を解決するための手段】
【０００８】
本開示の一態様に係る給湯装置は、計量室と、第１方向の第１側から前記計量室に向かって開口しており、炉からの溶湯を前記計量室へ流入させる流入口と、前記第１側から前記計量室に向かって開口しており、前記計量室の溶湯を射出装置へ流出させる流出口と、前記計量室と前記流入口及び前記流出口との間にて前記第１方向に面している板状部を含み、前記第１方向に交差する第２方向への平行移動によって、前記流入口と前記計量室とを通じさせるとともに前記流出口を前記計量室から遮断する流入位置と、前記計量室と前記流出口とを通じさせるとともに前記流入口を前記計量室から遮断する流出位置との間で移動する弁体と、を有している。
【０００９】
本開示の一態様に係る給湯システムは、上記給湯装置と、前記炉と、を有している。
【００１０】
本開示の一態様に係る成形システムは、上記給湯装置と、前記射出装置を含む成形機と、を有している。
【発明の効果】
（【００１１】以降は省略されています）
