公開番号2025158605
公報種別公開特許公報(A)
公開日2025-10-17
出願番号2024061312
出願日2024-04-05
発明の名称射出装置、成形機及び成形システム
出願人芝浦機械株式会社
代理人個人
主分類B22D 17/20 20060101AFI20251009BHJP(鋳造;粉末冶金)
要約【課題】成形品の品質を向上させる。
【解決手段】射出装置9は、スリーブ駆動部19と、プランジャ駆動部21とを有している。スリーブ駆動部19は、金型101に下方から通じる縦射出用の射出スリーブ107のうち当該射出スリーブ107の下方側部分107fよりも上方に位置する上部分割スリーブ107dを型開閉方向とは異なる横方向へ移動させる。これにより、スリーブ駆動部19は、射出スリーブ107のうち下方側部分107fを含む本体部107eに対する上部分割スリーブ107dの合体及び分離を行う。プランジャ駆動部21は、上部分割スリーブ107dの分離によって空いた領域を介して溶湯が注がれる本体部107eに対して上部分割スリーブ107dが合体して構成される射出スリーブ107の内部でプランジャ109を上方へ移動させる。
【選択図】図2
特許請求の範囲【請求項１】
型に下方から通じる縦射出用の射出スリーブのうち当該射出スリーブの下方側部分よりも上方に位置する上部分割スリーブを型開閉方向とは異なる横方向へ移動させ、これにより、前記射出スリーブのうち前記下方側部分を含む本体部に対する前記上部分割スリーブの合体及び分離を行うスリーブ駆動部と、
前記上部分割スリーブの分離によって空いた領域を介して成形材料が注がれる前記本体部に対して前記上部分割スリーブが合体して構成される前記射出スリーブの内部でプランジャを上方へ移動させるプランジャ駆動部と、
を有している射出装置。
続きを表示（約 960 文字）【請求項２】
前記型開閉方向は横方向である
請求項１に記載の射出装置。
【請求項３】
前記射出スリーブは、前記下方側部分よりも上方にて前記型開閉方向に分割されていることによって、前記本体部と前記上部分割スリーブとを有している
請求項２に記載の射出装置。
【請求項４】
前記射出スリーブは、前記型開閉方向に分割されていることによって、前記型の開閉に伴って分離及び合体される第１分割スリーブ及び第２分割スリーブを有しており、
前記第１分割スリーブは、上下に分割されていることによって、下部分割スリーブと前記上部分割スリーブとを有しており、
前記本体部は、合体している状態の前記第２分割スリーブ及び前記下部分割スリーブである
請求項３に記載の射出装置。
【請求項５】
前記成形材料を前記下方側部分へ注ぐ樋を前記上部分割スリーブの分離によって空いた領域へ出し入れする樋駆動部を更に有している
請求項１に記載の射出装置。
【請求項６】
前記上部分割スリーブの分離によって空いた領域が他の部材によって塞がれない
請求項１に記載の射出装置。
【請求項７】
前記射出スリーブは、前記上部分割スリーブの分離によって空いた領域を塞ぐ代替スリーブを更に有しており、
前記代替スリーブは、前記成形材料を外部から内部へ通過させる空所を有している
請求項１に記載の射出装置。
【請求項８】
型閉じ後、前記上部分割スリーブが分離している前記本体部に前記成形材料が注がれるように、前記スリーブ駆動部を制御するコントローラを更に有している
請求項１に記載の射出装置。
【請求項９】
前記コントローラは、前記成形材料が前記本体部に注がれた後、かつ型締め前に、前記上部分割スリーブが前記本体部に合体されるように、前記スリーブ駆動部を制御する
請求項８に記載の射出装置。
【請求項１０】
請求項１に記載の射出装置と、
前記型の開閉及び型締めを行う型締装置と、
を有している成形機。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、金型に成形材料を射出する射出装置、当該射出装置を含む成形機（例えばダイカストマシン）、及び当該成形機を含む成形システムに関する。成形材料は、例えば、溶融状態（液状）の金属材料（以下、「溶湯」と称することがある。）である。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
金型に下方から通じる射出スリーブ内の溶湯を上方へ押し上げて金型内に溶湯を射出する縦射出型の射出装置が知られている（例えば特許文献１～４）。特許文献１～４では、金型は、横方向に開閉される。特許文献１、２及び４では、射出スリーブは、金型の開閉に伴って分離及び合体する１対の分割スリーブを有している。特許文献３では、射出スリーブは、上記のような１対の分割スリーブと、当該１対の分割スリーブが上端に着脱される小スリーブとを有している。特許文献５は、横射出に係るものであるが、１対の分割スリーブを開示している。
【０００３】
上記のような射出スリーブは、分割スリーブが合体した後に、溶湯が供給される。特許文献１、３～５では、分割スリーブの一方に通じる給湯管を介して溶湯が供給される。特許文献２では、射出スリーブが金型から下方に離れている状態で、射出スリーブの上方の開口に溶湯が注がれる。
【先行技術文献】
【特許文献】
【０００４】
特開平９－１０８８０６号公報
特開平１０－９９９５８号公報
特開平９－１５０２５４号公報
特開２０００－１５４１７号公報
特開平６－１２６４１４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
成形品の品質を向上させることが容易化される射出装置、成形機及び成形システムが提供されることが待たれる。
【課題を解決するための手段】
【０００６】
本開示の一態様に係る射出装置は、型に下方から通じる縦射出用の射出スリーブのうち当該射出スリーブの下方側部分よりも上方に位置する上部分割スリーブを型開閉方向とは異なる横方向へ移動させ、これにより、前記射出スリーブのうち前記下方側部分を含む本体部に対する前記上部分割スリーブの合体及び分離を行うスリーブ駆動部と、前記上部分割スリーブの分離によって空いた領域を介して成形材料が注がれる前記本体部に対して前記上部分割スリーブが合体して構成される前記射出スリーブの内部でプランジャを上方へ移動させるプランジャ駆動部と、を有している。
【０００７】
本開示の一態様に係る成形機は、上記射出装置と、前記型の開閉及び型締めを行う型締装置と、を有している。
【０００８】
本開示の一態様に係る成形システムは、上記成形機と、前記射出スリーブに前記成形材料を供給する供給装置と、を有している。
【発明の効果】
【０００９】
上記の構成によれば、成形品の品質を向上させることが容易化される。
【図面の簡単な説明】
【００１０】

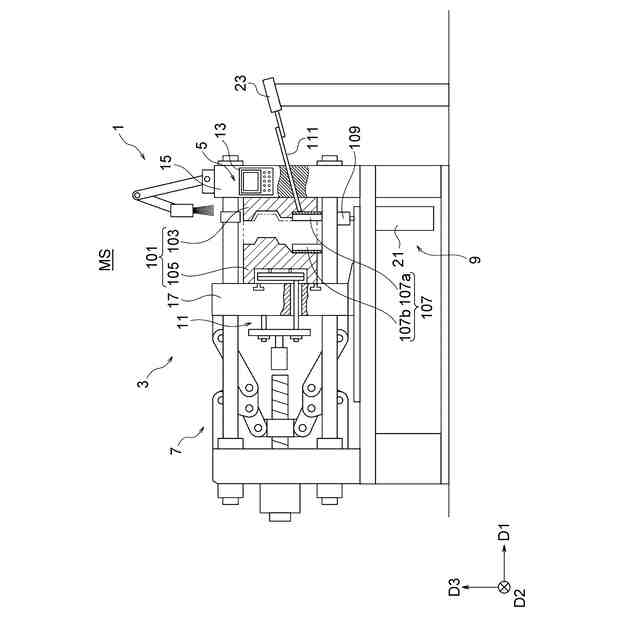

実施形態に係るダイカストマシンの要部の構成を示す側面図。

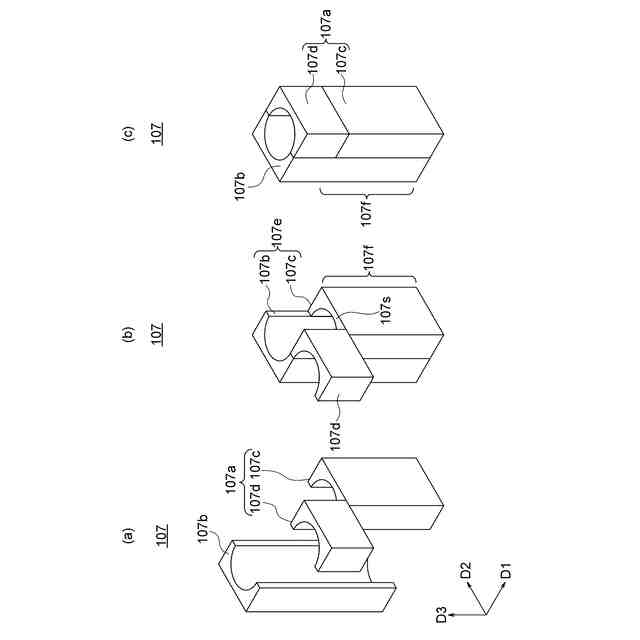

図２（ａ）、図２（ｂ）及び図２（ｃ）は、図１のダイカストマシンにおける射出スリーブの構成を示す斜視図。

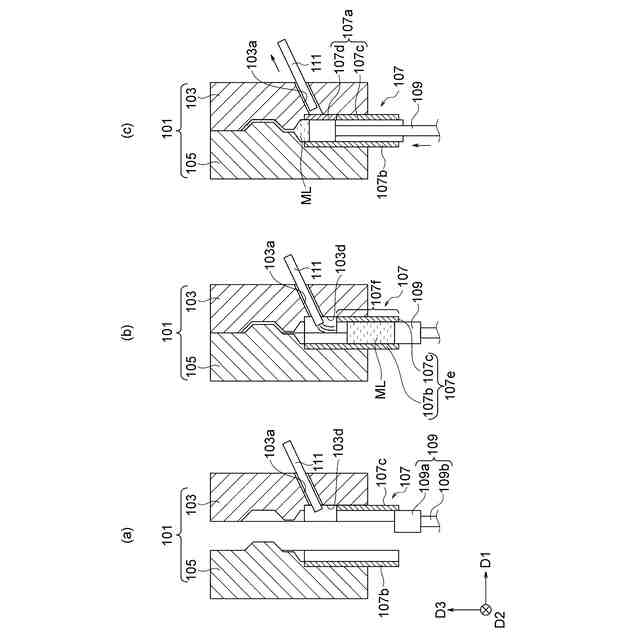

図３（ａ）、図３（ｂ）及び図３（ｃ）は、図１のダイカストマシンにおける金型及びその周辺部の断面図。

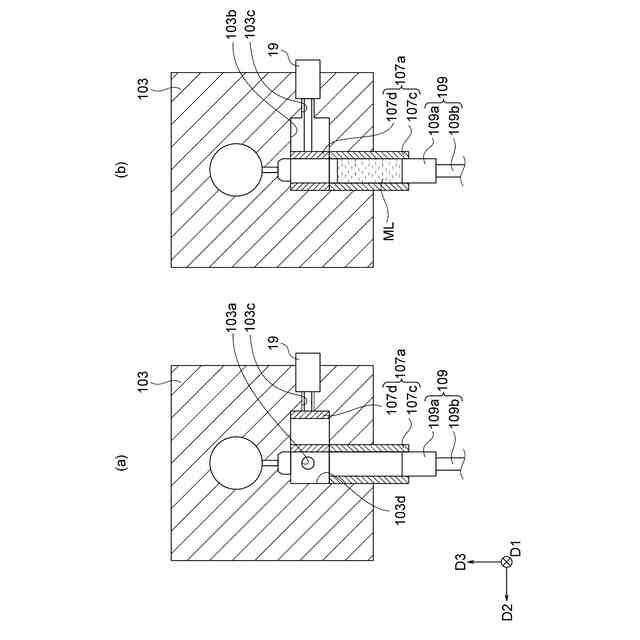

図４（ａ）及び図４（ｂ）は、図１のダイカストマシンにおける固定型及びその周辺部を移動型から見た図。

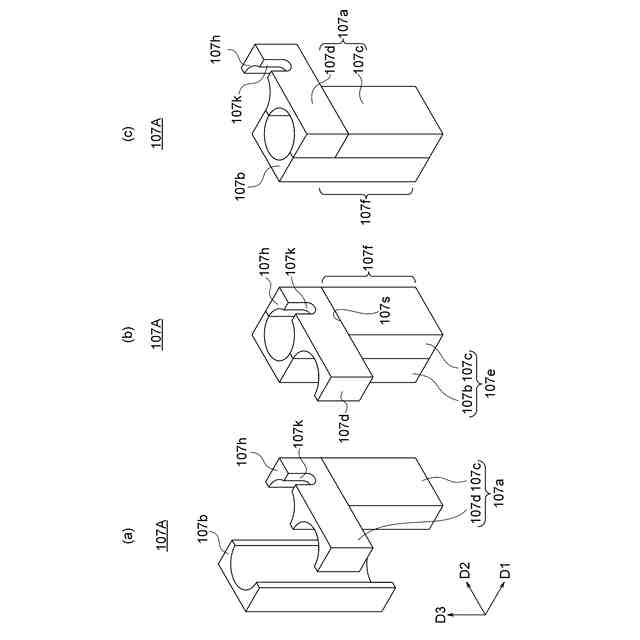

図５（ａ）、図５（ｂ）及び図５（ｃ）は、他の例に係る射出スリーブの構成を示す斜視図。

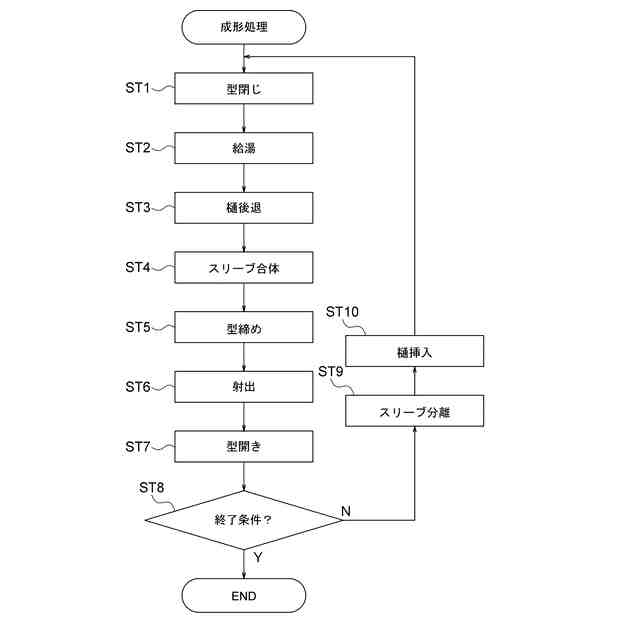

図１のダイカストマシンが実行する成形処理の手順を示すフローチャート。

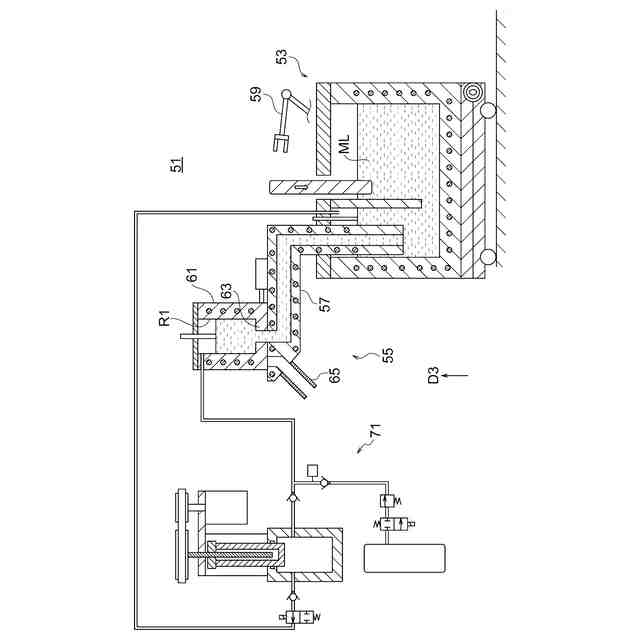

実施形態に係る給湯システムの構成を示す断面図。
【発明を実施するための形態】
（【００１１】以降は省略されています）
