特許ウォッチ

公開番号2025159215
公報種別公開特許公報(A)
公開日2025-10-17
出願番号2025138178,2024172993
出願日2025-08-21,2017-11-20
発明の名称光学系及びそれを有する撮像装置
出願人キヤノン株式会社
代理人個人,個人,個人,個人,個人
主分類G02B 13/02 20060101AFI20251009BHJP(光学)
要約【課題】軽量であり、かつ色収差等の収差が良好に補正された光学系を得ること。

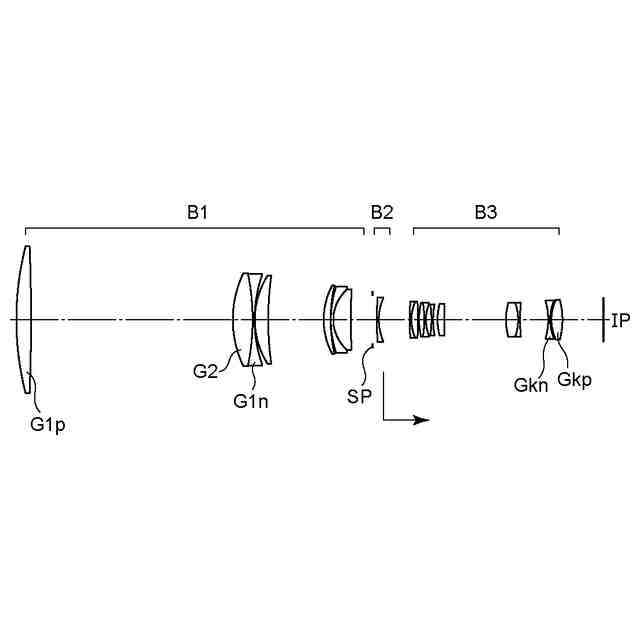

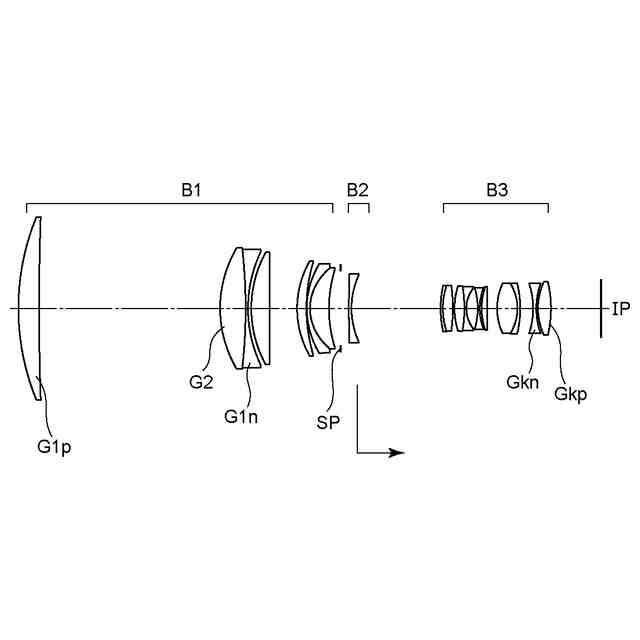

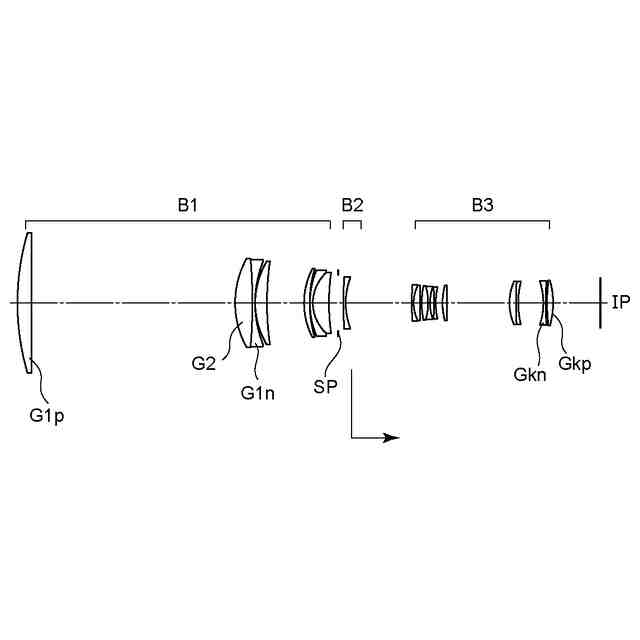

【解決手段】物体側より像側へ順に配置された、正の屈折力を有する第1レンズ群B1、第2レンズ群B2、第3レンズ群B3から構成される。フォーカシングに際して第2レンズ群B2が移動し、隣り合うレンズ群の間隔は変化する。第1レンズ群B1は、最も物体側に配置された正レンズG1pと、第1レンズ群B1に含まれる負レンズの中で最も物体側に配置された負レンズG1nを含む。光学系は所定の条件を満足する。
【選択図】図1
特許請求の範囲【請求項１】
物体側より像側へ順に配置された、正の屈折力の第１レンズ群、第２レンズ群、第３レンズ群から構成され、フォーカシングに際して前記第２レンズ群が移動し、隣り合うレンズ群の間隔が変化する光学系であって、
前記第１レンズ群は、最も物体側に配置された正レンズＧ１ｐと、該正レンズＧ１ｐの像側に隣接して配置されたレンズＧ２と、前記第１レンズ群に含まれる負レンズの中で最も物体側に配置された負レンズＧ１ｎを含み、
像ぶれ補正に際して、前記光学系の少なくとも一部のレンズが光軸と垂直方向の成分を含む方向に移動し、
前記光学系のバックフォーカスをＢＦ、前記正レンズＧ１ｐの焦点距離をｆＧ１ｐ、前記負レンズＧ１ｎの焦点距離をｆＧ１ｎ、前記負レンズＧ１ｎの材料のアッベ数をνｄＧ１ｎ、部分分散比をθｇＦＧ１ｎ、前記レンズＧ２の材料のアッベ数をνｄＧ２としたとき、

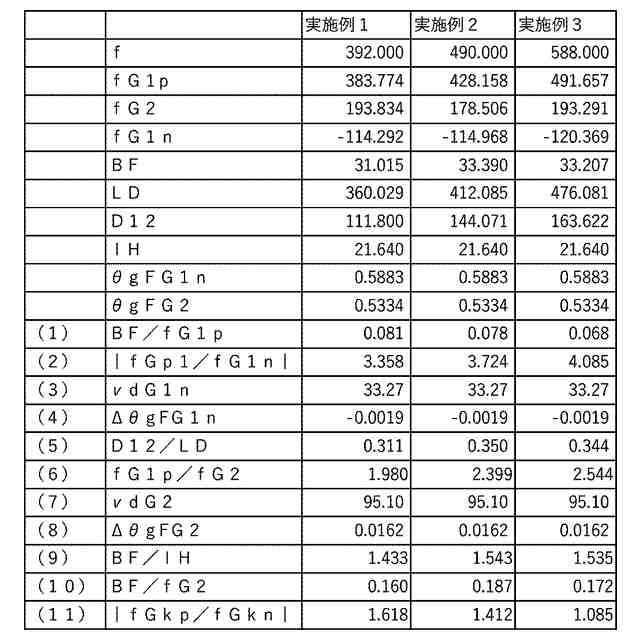

０．０２＜ＢＦ／ｆＧ１ｐ＜０．１４
２．００＜｜ｆＧ１ｐ／ｆＧ１ｎ｜＜１０．００
２０．０＜νｄＧ１ｎ＜４０．０
－０．１０００＜θｇＦＧ１ｎ－（－１．６６５×１０
－７
×νｄＧ１ｎ
３
＋５．２１３×１０
－５
×νｄＧ１ｎ
２
－５．６５６×１０
－３
×νｄＧ１ｎ＋０．７２６８）＜－０．００１０
なる条件式を満足することを特徴とする光学系。
続きを表示（約 1,000 文字）【請求項２】
前記正レンズＧ１ｐと前記レンズＧ２の光軸上の距離をＤ１２、前記第１レンズ群の最も物体側のレンズ面から像面までの光軸上の距離をＬＤとしたとき、
０．１３＜Ｄ１２／ＬＤ＜０．５０
なる条件式を満足することを特徴とする請求項１に記載の光学系。
【請求項３】
前記レンズＧ２は正の屈折力を有することを特徴とする請求項１または２に記載の光学系。
【請求項４】
前記レンズＧ２の焦点距離をｆＧ２としたとき、
０．０５＜ＢＦ／ｆＧ２＜０．２３
なる条件式を満足することを特徴とする請求項１乃至３のいずれか一項に記載の光学系。
【請求項５】
前記レンズＧ２の焦点距離をｆＧ２としたとき、
１．５＜ｆＧ１ｐ／ｆＧ２＜５．０
なる条件式を満足することを特徴とする請求項１乃至４のいずれか一項に記載の光学系。
【請求項６】
前記レンズＧ２の材料の部分分散比をθｇＦＧ２としたとき、
０．０１００＜θｇＦＧ２－（－１．６６５×１０
－７
×νｄＧ２
３
＋５．２１３×１０
－５
×νｄＧ２
２
－５．６５６×１０
－３
×νｄＧ２＋０．７２６８）＜０．１０００
なる条件式を満足することを特徴とする請求項１乃至５のいずれか一項に記載の光学系。
【請求項７】
前記第２レンズ群は負の屈折力を有し、無限遠から近距離へのフォーカシングに際して像側へ移動することを特徴とする請求項１乃至６のいずれか一項に記載の光学系。
【請求項８】
前記第２レンズ群は１枚の負レンズから成ることを特徴とする請求項７に記載の光学系。
【請求項９】
前記第１レンズ群はフォーカシングに際して不動であることを特徴とする請求項１乃至８のいずれか一項に記載の光学系。
【請求項１０】
前記第３レンズ群は、少なくとも１枚の正レンズと少なくとも１枚の負レンズを含み、前記第３レンズ群に含まれる正レンズの内、最も像側に配置された正レンズの焦点距離をｆＧｋｐ、前記第３レンズ群に含まれる負レンズの内、最も像側に配置された負レンズの焦点距離をｆＧｋｎとしたとき、
１．０２＜｜ｆＧｋｐ／ｆＧｋｎ｜＜２．５０
なる条件式を満足することを特徴とする請求項１乃至９のいずれか一項に記載の光学系。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】

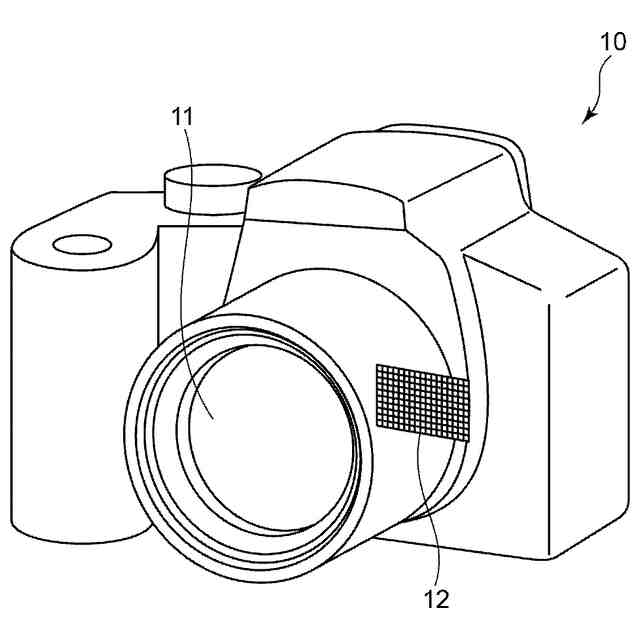

本発明は光学系及びそれを有する撮像装置に関し、例えばデジタルスチルカメラ、ビデオカメラ、監視カメラ、放送用カメラ等の撮像素子を用いた撮像装置、或いは銀塩写真フィルムを用いたカメラ等の撮像装置に好適なものである。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
焦点距離の長い撮影光学系として、物体側に正の屈折力の光学系を配置し、像側に負の屈折力の光学系を配置した、いわゆるテレフォトタイプの撮影光学系が知られている。テレフォトタイプの撮影光学系は、例えば単焦点の超望遠レンズに用いられている。
【０００３】
超望遠レンズでは、一般に、焦点距離が長くなるにつれて軸上色収差や倍率色収差が多く発生する。これらの色収差を良好に補正するための手法として、物体側に配置されるレンズの枚数を増やし、各レンズに色収差の補正作用を分担させることが知られている。しかしながら、超望遠レンズの物体側に配置されるレンズは有効径が大きくなりやすく、上述した手法により色収差の補正を図ると撮影光学系の重量が増大してしまう。
【０００４】
特許文献１の撮影光学系では、最も物体側から連続して、低分散かつ異常分散性を有する材料から形成された正レンズを配置することで、軸上色収差や倍率色収差の補正を図っている。
【先行技術文献】
【特許文献】
【０００５】
特開２０１５－２１５５６１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
特許文献１に記載の光学系では、低分散かつ異常分散性を有する材料から形成された正レンズをできる限り物体側に配置することで色収差の補正を図っているが、これらの正レンズは有効径が大きくなるため、光学系を十分に軽量化することができていない。
【０００７】
光学系の更なる軽量化を実現するためには、正レンズのみならず、負レンズについても適切な材料や配置を見出すことが重要である。
【０００８】
本発明は、小型であり、かつ色収差等の収差が良好に補正された光学系及びそれを有する撮像装置を提供することを目的とする。
【課題を解決するための手段】
【０００９】
本発明の光学系は、物体側より像側へ順に配置された、正の屈折力の第１レンズ群、第２レンズ群、第３レンズ群から構成され、フォーカシングに際して前記第２レンズ群が移動し、隣り合うレンズ群の間隔が変化する光学系であって、前記第１レンズ群は、最も物体側に配置された正レンズＧ１ｐと、該正レンズＧ１ｐの像側に隣接して配置されたレンズＧ２と、前記第１レンズ群に含まれる負レンズの中で最も物体側に配置された負レンズＧ１ｎを含み、像ぶれ補正に際して、前記光学系の少なくとも一部のレンズが光軸と垂直方向の成分を含む方向に移動し、前記光学系のバックフォーカスをＢＦ、前記正レンズＧ１ｐの焦点距離をｆＧ１ｐ、前記負レンズＧ１ｎの焦点距離をｆＧ１ｎ、前記負レンズＧ１ｎの材料のアッベ数をνｄＧ１ｎ、部分分散比をθｇＦＧ１ｎ、前記レンズＧ２の材料のアッベ数をνｄＧ２としたとき、
０．０２＜ＢＦ／ｆＧ１ｐ＜０．１４
２．００＜｜ｆＧ１ｐ／ｆＧ１ｎ｜＜１０．００
２０．０＜νｄＧ１ｎ＜４０．０
－０．１０００＜θｇＦＧ１ｎ－（－１．６６５×１０
－７
×νｄＧ１ｎ
３
＋５．２１３×１０
－５
×νｄＧ１ｎ
２
－５．６５６×１０
－３
×νｄＧ１ｎ＋０．７２６８）＜－０．００１０
なる条件式を満足することを特徴とする。
【発明の効果】
【００１０】

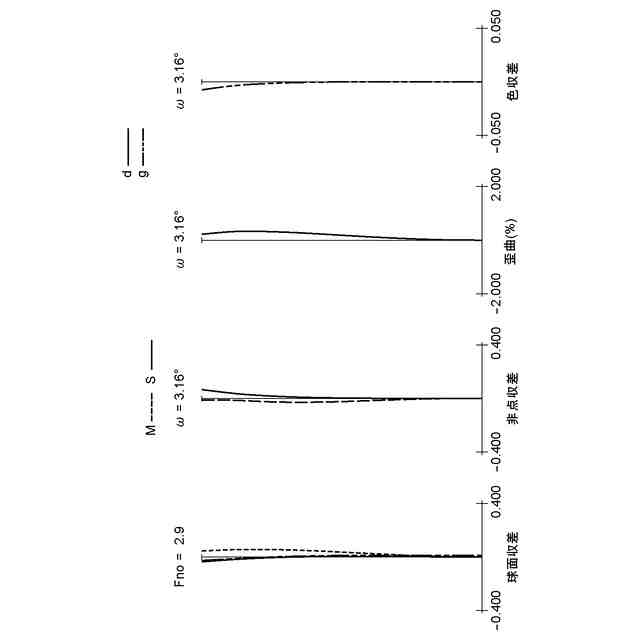

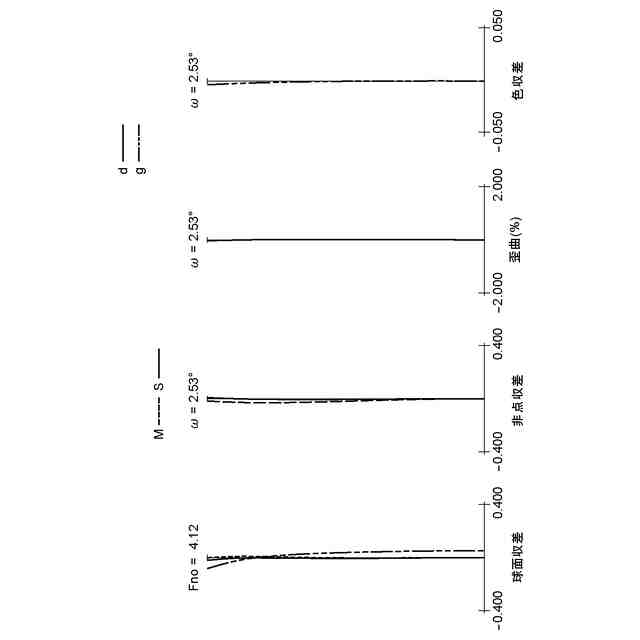

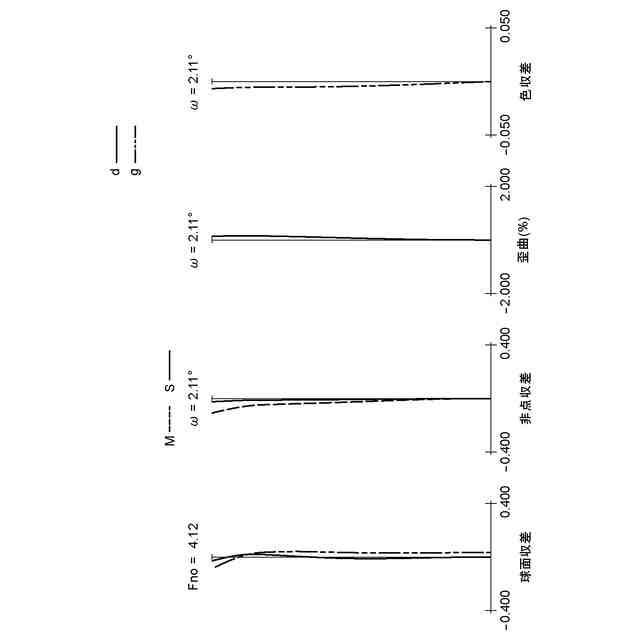

本発明によれば、小型であり、かつ色収差等の収差が良好に補正された光学系を得ることができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
