公開番号2025144451
公報種別公開特許公報(A)
公開日2025-10-02
出願番号2024044234
出願日2024-03-19
発明の名称画像形成装置
出願人キヤノン株式会社
代理人弁理士法人近島国際特許事務所
主分類G03G 21/00 20060101AFI20250925BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】トナー消費量の算出精度を向上させることが可能な画像形成装置を提供する。
【解決手段】感光体と、トナーを収容するトナー収容部と、前記トナー収容部に収容されている前記トナーを担持して前記感光体に供給し、前記感光体上の潜像をトナー像へ現像する現像部材と、トナーを収容している補給容器を装着可能な装着部であって、前記補給容器の少なくとも一部が画像形成装置の外部にある状態で前記補給容器から前記トナー収容部へのトナー補給が行われることを許容する装着部と、前記トナー像を構成する画素の数に相関するカウント値に係数を乗算することでトナー消費量を算出する制御部と、を備え、前記制御部は、前記トナー補給が行われた場合に前記係数の値を変更する、ことを特徴とする画像形成装置である。
【選択図】図10
特許請求の範囲【請求項１】
感光体と、
トナーを収容するトナー収容部と、
前記トナー収容部に収容されている前記トナーを担持して前記感光体に供給し、前記感光体上の潜像をトナー像へ現像する現像部材と、
トナーを収容している補給容器を装着可能な装着部であって、前記補給容器の少なくとも一部が画像形成装置の外部にある状態で前記補給容器から前記トナー収容部へのトナー補給が行われることを許容する装着部と、
前記トナー像を構成する画素の数に相関するカウント値に係数を乗算することでトナー消費量を算出する制御部と、
を備え、
前記制御部は、前記トナー補給が行われた場合に前記係数の値を変更する、
ことを特徴とする画像形成装置。
続きを表示（約 1,300 文字）【請求項２】
前記制御部は、前記トナー補給が行われた後の前記係数の値を、前記トナー補給が行われる前の前記係数の値よりも小さな値とする、
ことを特徴とする請求項１に記載の画像形成装置。
【請求項３】
前記トナー補給が行われた後に前記現像部材に担持されている前記トナーの平均帯電量は、前記トナー補給が行われる前に前記現像部材に担持されている前記トナーの平均帯電量よりも絶対値が大きい、
ことを特徴とする請求項２に記載の画像形成装置。
【請求項４】
前記制御部は、前記トナー補給が行われる度に前記係数の値を小さくする、
ことを特徴とする請求項２に記載の画像形成装置。
【請求項５】
前記制御部は、同一の画像データに基づいて画像形成動作を繰り返し実行する場合に、前記トナー補給が行われた後の前記画像形成動作におけるトナー消費量の算出結果が、前記トナー補給が行われた後の前記画像形成動作におけるトナー消費量の算出結果よりも少なくなるように、前記トナー補給が行われた時に前記係数の値を変更する、
ことを特徴とする請求項１に記載の画像形成装置。
【請求項６】
前記制御部は、今回の前記トナー補給が行われた後で前記係数の値を今回の前記トナー補給が行われる前の前記係数の値である第１の値よりも小さな第２の値に変更した後、次回のトナー補給が行われる前に、前記係数の値を前記第２の値よりも大きな第３の値に変更する、
ことを特徴とする請求項１に記載の画像形成装置。
【請求項７】
前記制御部は、前記トナー補給が行われた後の前記係数の値を、前記トナー補給が行われる前の前記係数の値よりも大きな値とする、
ことを特徴とする請求項１に記載の画像形成装置。
【請求項８】
帯電部材と、
前記感光体の表面を帯電させるための第１電圧を前記帯電部材に印加する第１電圧印加部と、
前記潜像を現像するための第２電圧を前記現像部材に印加する第２電圧印加部と、
を更に備え、
前記制御部は、前記トナー補給が行われた場合に前記第１電圧及び前記第２電圧の少なくとも一方を変更する、
ことを特徴とする請求項１に記載の画像形成装置。
【請求項９】
前記第１電圧を印加された前記帯電部材による帯電後の前記感光体の表面電位を第１電位とし、前記第２電圧を印加された前記現像部材の電位を第２電位として、
前記制御部は、前記トナー補給が行われた場合に、前記第１電位と前記第２電位との間の電位差が広がるように前記第１電圧及び前記第２電圧の前記少なくとも一方を変更する、
ことを特徴とする請求項８に記載の画像形成装置。
【請求項１０】
前記制御部は、今回の前記トナー補給が行われた後で前記電位差が広がるように前記第１電圧及び前記第２電圧の前記少なくとも一方を変更した後、次回のトナー補給が行われる前に、前記電位差が狭まるように前記第１電圧及び前記第２電圧の少なくとも一方を変更する、
ことを特徴とする請求項９に記載の画像形成装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、記録材に画像を形成する画像形成装置に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
画像形成装置内部で現像剤としてのトナーを収容するトナー収容部に対し、画像形成装置の外部から補給容器を用いてトナーを補給する補給方式（トナー補給方式、外部補給方式）が知られている。特許文献１には、現像剤収容室と、現像剤供給ボトルを着脱可能な取り付け口とを有し、現像剤供給ボトルを取り付け口に取り付けた場合にボトル内の現像剤が自重で現像剤収容室に移動するように構成された画像形成装置が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－８６４５０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
画像形成装置の制御部がトナー収容部におけるトナーの残量を把握する方法として、トナー像が形成される画素の数に基づいてトナーの消費量を算出するドットカウント方式（ピクセルカウント方式とも呼ばれる）がある。しかし、トナーの補給が行われた場合に、ドットカウント方式で算出されたトナーの消費量が実際の消費量からずれるケースがあった。
【０００５】
そこで、本発明は、トナー消費量の算出精度を向上させることが可能な画像形成装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の一態様は、感光体と、トナーを収容するトナー収容部と、前記トナー収容部に収容されている前記トナーを担持して前記感光体に供給し、前記感光体上の潜像をトナー像へ現像する現像部材と、トナーを収容している補給容器を装着可能な装着部であって、前記補給容器の少なくとも一部が画像形成装置の外部にある状態で前記補給容器から前記トナー収容部へのトナー補給が行われることを許容する装着部と、前記トナー像を構成する画素の数に相関するカウント値に係数を乗算することでトナー消費量を算出する制御部と、を備え、前記制御部は、前記トナー補給が行われた場合に前記係数の値を変更する、ことを特徴とする画像形成装置である。
【発明の効果】
【０００７】
本発明によれば、トナー消費量の算出精度を向上させることが可能な画像形成装置を提供することができる。
【図面の簡単な説明】
【０００８】

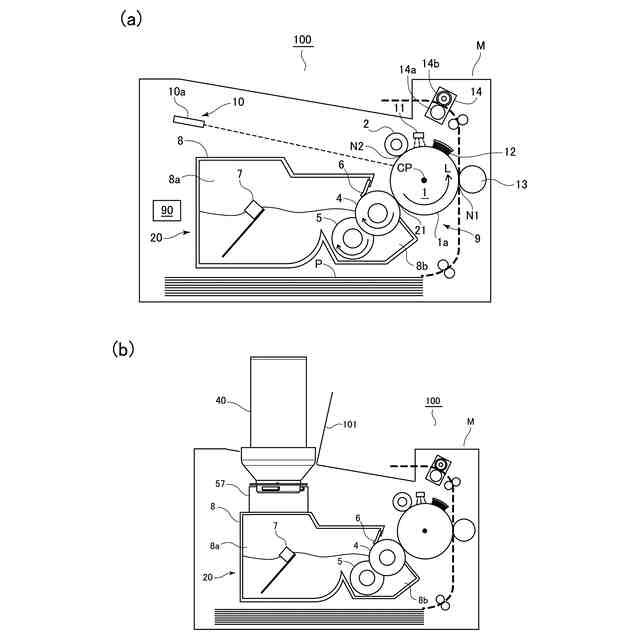

実施例１に係る画像形成装置の概略図（ａ）、及びトナーパックを装着した画像形成装置の概略図（ｂ）。

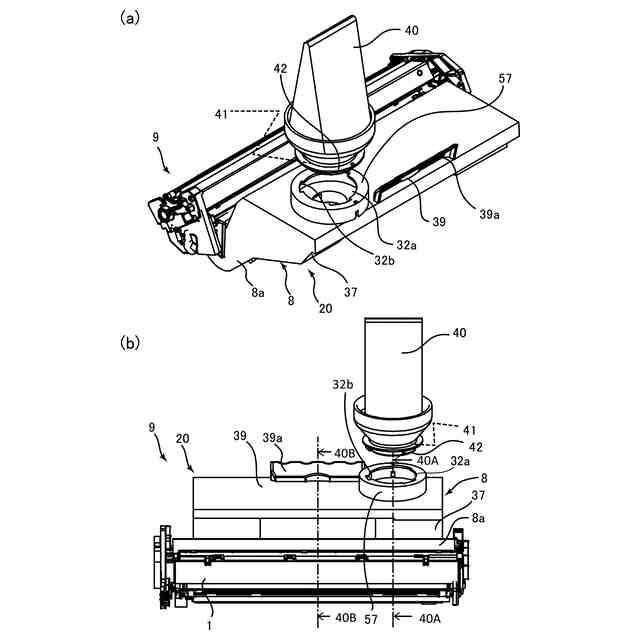

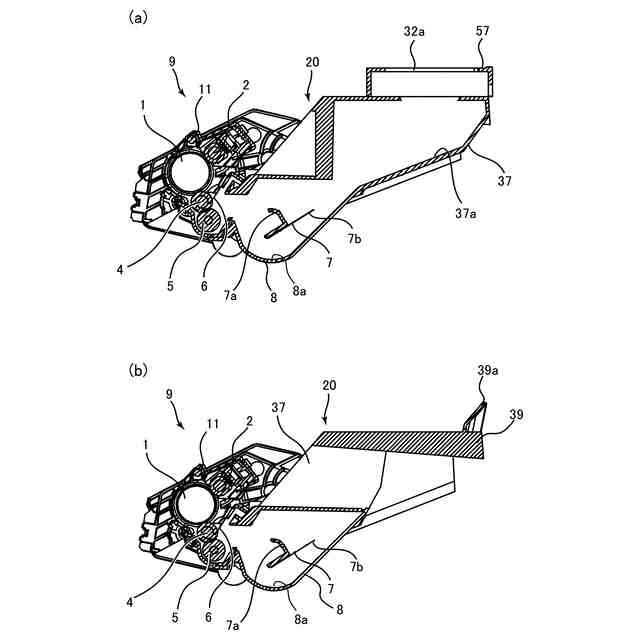

実施例１に係る現像容器及びトナーパックの説明図（ａ、ｂ）。
実施例１に係る現像容器及びトナーパックの説明図（ａ、ｂ）。

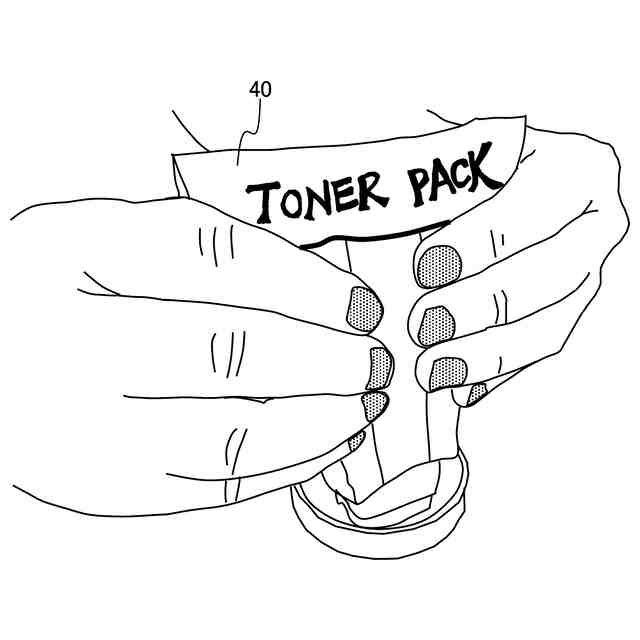

実施例１に係るトナーパックの説明図。

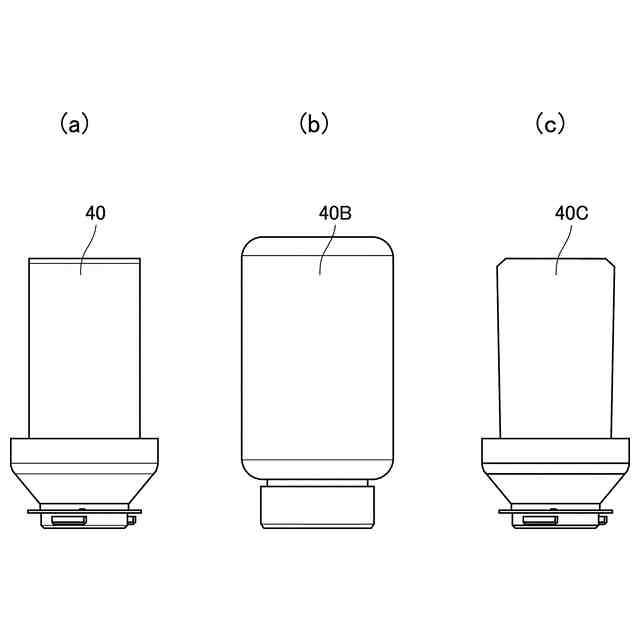

実施例１及び変形例に係るトナーパック説明図（ａ～ｃ）。

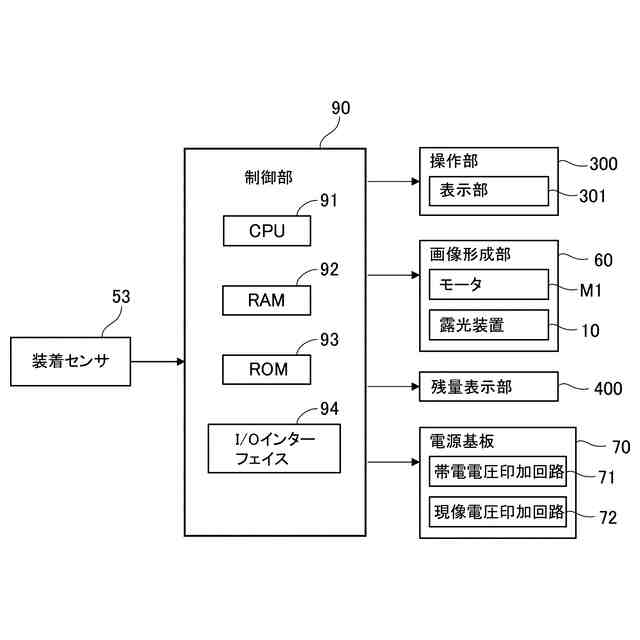

実施例１に係る画像形成装置の制御構成を示すブロック図。

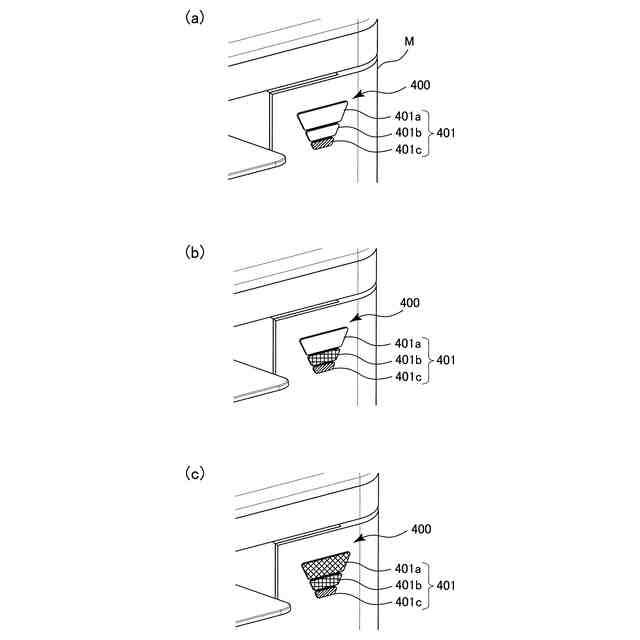

実施例１に係る残量表示パネルの説明図（ａ～ｃ）。
実施例１に係る残量表示部の画面表示の例。

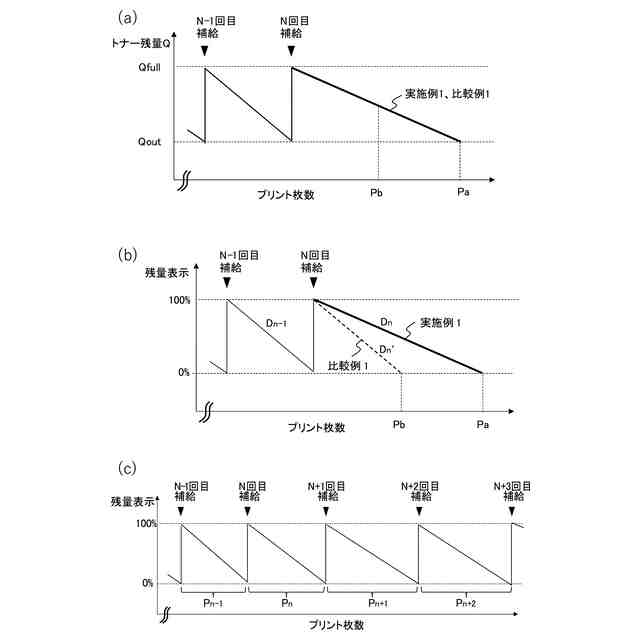

実施例１におけるトナー残量とトナー残量表示の推移例を示すグラフ（ａ～ｃ）。

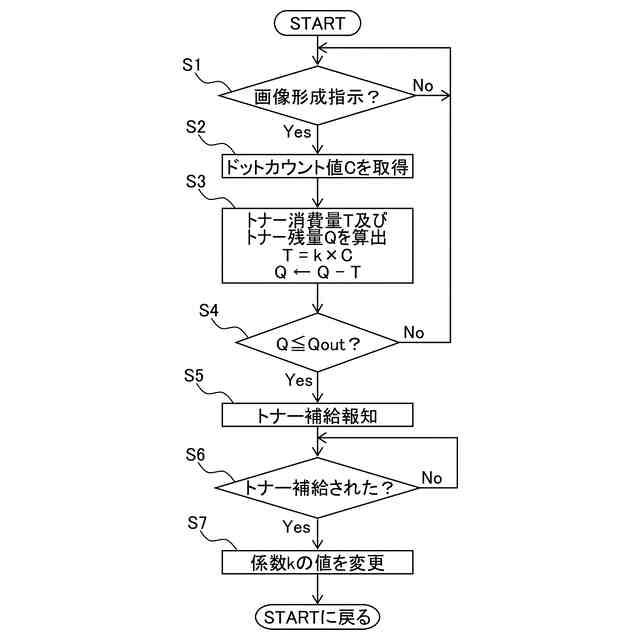

実施例１に係る制御方法を示すフローチャート。
実施例２に係る帯電電圧及び現像電圧の制御例を示す図。
実施例２におけるトナー残量表示の推移例を示すグラフ。
変形例１におけるトナー残量とトナー残量表示の推移例を示すグラフ（ａ、ｂ）。
変形例２におけるハーフトーン画像の濃度変動の説明図（ａ）及び係数ｋの判断フローを示す図（ｂ）。
変形例２におけるトナー残量とトナー残量表示の推移例を示すグラフ（ａ～ｄ）。
【発明を実施するための形態】
【０００９】
以下、本開示に係る実施形態について、図面を参照しながら説明する。
【００１０】
《実施例１》
本開示の実施例１について説明する。図１（ａ）は実施例１に係る画像形成装置１００を示す概略図である。画像形成装置１００は、電子写真方式のモノクロレーザビームプリンタである。画像形成装置１００は、外部のコンピュータから入力された画像データ（画像情報）に基づいて、記録材Ｐに画像を形成する。記録材Ｐ（記録媒体）としては、普通紙及び厚紙等の紙、コート紙のような表面処理が施されたシート材、封筒やインデックス紙等の特殊形状のシート材、プラスチックフィルム、布等、サイズ及び材質の異なる多様なシート材を使用可能である。本実施例の画像形成装置１００が画像形成可能な記録材Ｐの最大サイズは、記録材搬送方向と直交する幅方向の長さでレターサイズ（２１５．９ｍｍ）である。
（【００１１】以降は省略されています）
