公開番号2025159795
公報種別公開特許公報(A)
公開日2025-10-22
出願番号2024062557
出願日2024-04-09
発明の名称ボラード
出願人株式会社ミライト・ワン,株式会社風憩セコロ,積水樹脂株式会社
代理人個人
主分類E01F 13/02 20060101AFI20251015BHJP(道路,鉄道または橋りょうの建設)
要約【課題】芯材の仕様に自由度が高く、既存のボラードの芯材としての利用を容易にするボラードを提供する。

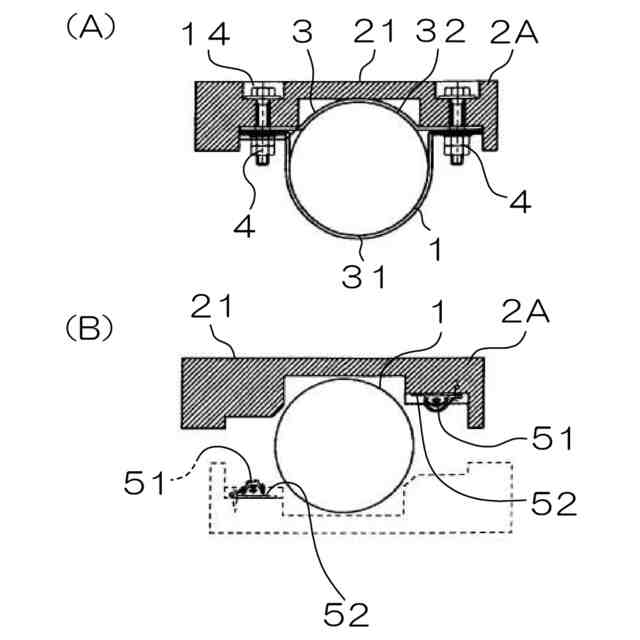

【解決手段】芯材1と1対の枠材2A,2Bとバンド金具3と固定部材4とを有する。芯材1は細長い形状を有して地面に立設されている。1対の枠材2A,2Bは芯材1の側部を挟む。バンド金具3は各枠材2A,2Bとの間で芯材1を挟んで各枠材2A,2Bに固定部材4により着脱可能に取り付けられている。1対の枠材2A,2Bは互いに側方に間隙をあけて配置され、間隙から外側に間接光を拡散させる照明装置が枠材2A,2Bの内側に設けられている。照明装置は光源と反射板とを有する。光源は反射板に取り付けられ、反射板は間隙から外側に光源の間接光を拡散させるよう枠材2A,2Bの内側に取り付けられている。

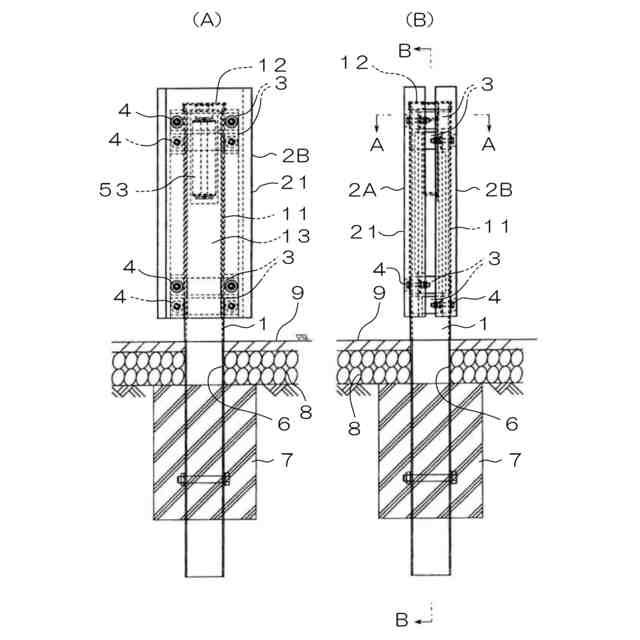

【選択図】図1

特許請求の範囲【請求項１】
芯材と１対の枠材とバンド金具と固定部材とを有し、
前記芯材は細長い形状を有して地面に立設され、
前記１対の枠材は前記芯材の側部を挟み、
前記バンド金具は各枠材との間で前記芯材を挟んで各枠材に前記固定部材により着脱可能に取り付けられていることを、
特徴とするボラード。
続きを表示（約 600 文字）【請求項２】
前記１対の枠材は互いに側方に間隙をあけて配置され、前記間隙から外側に間接光を拡散させる照明装置が前記枠材の内側に設けられていることを、特徴とする請求項１記載のボラード。
【請求項３】
前記照明装置は光源と反射板とを有し、前記光源は前記反射板に取り付けられ、前記反射板は前記間隙から外側に前記光源の間接光を拡散させるよう前記枠材の内側に取り付けられていることを、特徴とする請求項２記載のボラード。
【請求項４】
前記芯材は本体と蓋とを有し、前記本体は内部に収容部を有し、前記蓋は前記本体の上部に前記収容部を開閉可能に設けられ、前記枠材は枠側部と枠上部とを有し、前記枠側部は前記本体の側部に沿って設けられ、前記枠上部は前記蓋の上面の一部を覆うよう設けられ、前記枠材および前記バンド金具は前記固定部材を緩めた状態で前記芯材から上方に取外し可能に設けられ、前記光源は電力で駆動され、前記光源を駆動するための光源ドライバが前記蓋の下部に取り付けられて前記収容部に収容されていることを、特徴とする請求項３記載のボラード。
【請求項５】

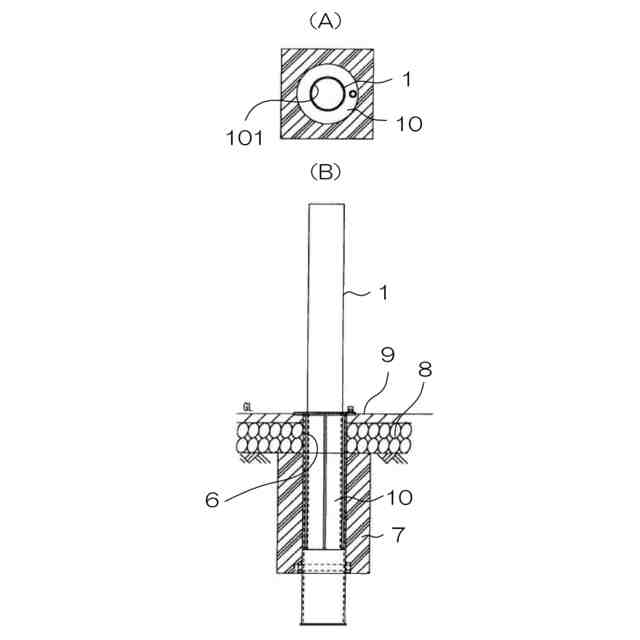

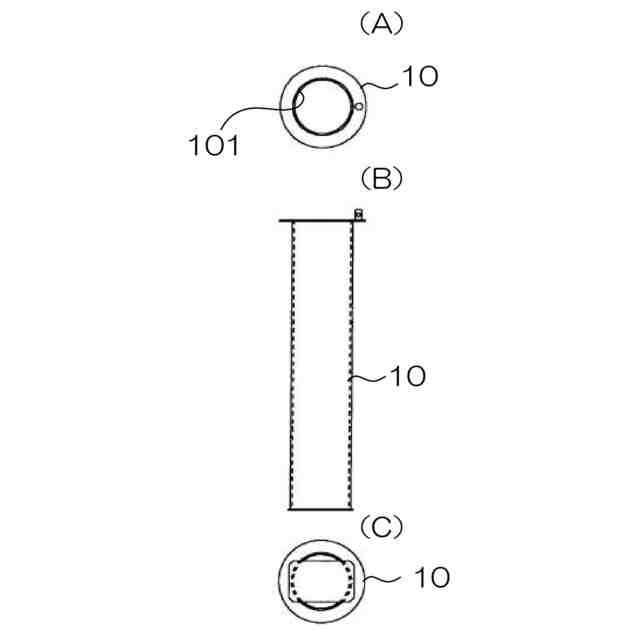

さや管を有し、前記さや管は管状であって少なくとも下部が地中に設けられ上部に挿入口を有し、前記芯材は下端が前記挿入口に着脱可能に挿入されていることを、特徴とする請求項１，２，３または４記載のボラード。

発明の詳細な説明【技術分野】
【０００１】
本発明は、車両の進入を防ぐために用いられるボラードに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来のボラードとして、車等の衝突によって破損しても、支柱全体を交換する必要をなくすため、地中に垂直に取り付けられる柱状車止め本体（芯材）と、前記車止め本体の周囲に個別に着脱可能に取り付けられる複数片のカバーとからなるものが開示されている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開平９－３０２６３３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１に記載のボラードでは、カバーが芯材にボルトで固定され、芯材にボルト孔を形成する必要があるため、芯材の仕様に制限を受け、既存のボラードを芯材として用いにくいという課題があった。
【０００５】
本発明は、このような課題に着目してなされたもので、芯材の仕様に自由度が高く、既存のボラードの芯材としての利用を容易にするボラードを提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するために、本発明に係るボラードは、芯材と１対の枠材とバンド金具と固定部材とを有し、前記芯材は細長い形状を有して地面に立設され、前記１対の枠材は前記芯材の側部を挟み、前記バンド金具は各枠材との間で前記芯材を挟んで各枠材に前記固定部材により着脱可能に取り付けられていることを、特徴とする。
【０００７】
本発明に係るボラードは、１対の枠材が互いに芯材の側部を挟み、バンド金具が各枠材との間で芯材を挟んで各枠材に固定部材により着脱可能に取り付けられており、芯材に枠材を固定するための仕様を必要としないため、芯材の仕様に自由度が高く、既存のボラードを芯材として利用することも容易にできる。
【０００８】
本発明に係るボラードにおいて、前記１対の枠材は互いに側方に間隙をあけて配置され、前記間隙から外側に間接光を拡散させる照明装置が前記枠材の内側に設けられていることが好ましい。
この場合、間接照明装置として利用することができ、街灯またはオブジェとして活用することもできる。また、照明装置により夜間の視認性を向上させることができる。
【０００９】
本発明に係るボラードにおいて、前記照明装置は光源と反射板とを有し、前記光源は前記反射板に取り付けられ、前記反射板は前記間隙から外側に前記光源の間接光を拡散させるよう前記枠材の内側に取り付けられていることが好ましい。
この場合、照明装置の光源は反射板に取り付けられ、反射板を介して枠材に取り付けられているので、車両が衝突したとき、光源が飛散しにくく、安全性が高められている。また、反射板により照度を向上させることができる。
【００１０】
本発明に係るボラードにおいて、前記芯材は本体と蓋とを有し、前記本体は内部に収容部を有し、前記蓋は前記本体の上部に前記収容部を開閉可能に設けられ、前記枠材は枠側部と枠上部とを有し、前記枠側部は前記本体の側部に沿って設けられ、前記枠上部は前記蓋の上面の一部を覆うよう設けられ、前記枠材および前記バンド金具は前記固定部材を緩めた状態で前記芯材から上方に取外し可能に設けられ、前記光源は電力で駆動され、前記光源を駆動するための光源ドライバが前記蓋の下部に取り付けられて前記収容部に収容されていることが好ましい。
（【００１１】以降は省略されています）
