公開番号2025159638
公報種別公開特許公報(A)
公開日2025-10-21
出願番号2024062365
出願日2024-04-08
発明の名称ワイヤブリッジの設置方法
出願人宮地エンジニアリング株式会社
代理人個人
主分類E01D 15/12 20060101AFI20251014BHJP(道路,鉄道または橋りょうの建設)
要約【課題】簡単に設置可能なワイヤブリッジの設置方法を提供すること。
【解決手段】 2本のメインロープを所定間隔で張り設け、前記2本のメインロープの上に、上面視長方形の覆工板を、覆工板の長尺方向が幅員方向となるように敷設するワイヤブリッジの設置方法であって、覆工板の下面の長尺方向の両側に、短尺方向に延在するガイド金具を固定し、覆工板の上面の長尺方向の両側に、覆工板の短尺方向に所定間隔で固定ボルトを予め立設させておき、覆工板のガイド金具がメインロープの上に乗るように覆工板を前記2本のメインロープの上に載置する第1工程と、前記2本のメインロープの上に直前に載置した覆工板と、次に敷設した覆工板との間に前記連結板を掛け渡し、この2つの覆工板を、固定ボルトを用いて連結板とボルト接合して互いに連結する第2工程と、覆工板の移動を適宜に伴いながらを繰り返して実行する、ことを特徴とする。
【選択図】図2
特許請求の範囲【請求項１】
２本のメインロープを所定間隔で張り設け、前記２本のメインロープの上に、上面視長方形の覆工板を、前記覆工板の長尺方向が幅員方向となるように橋長方向に並設し、隣り合う前記覆工板を連結板によって互いに連結するワイヤブリッジの設置方法であって、
前記覆工板における下面の前記長尺方向の両側に、それぞれ、短尺方向に延在するガイド金具を予め固定しておくとともに、上面の前記長尺方向の両側に、前記短尺方向に所定間隔で、前記連結板をボルト接合するための固定ボルトを予め立設させておき、
一の岸側の固定作業床の上で前記覆工板の前記ガイド金具が前記メインロープの上に乗るように前記覆工板を前記２本のメインロープの上に載置する第１工程と、
直前に載置した前記覆工板と次に載置した前記覆工板との間に前記連結板を掛け渡し、この２つの前記覆工板を、前記固定ボルトを用いて前記連結板とボルト接合して、互いに連結する第２工程と、
をこの順に繰り返し実行するとともに、
前記第２工程と前記第１工程との間に、適宜に、連結された前記覆工板を前記２本のメインロープの上で対岸側へ移動させる工程を実行する、
ことを特徴とするワイヤブリッジの設置方法。
続きを表示（約 610 文字）【請求項２】
前記固定ボルトは前記覆工板の下面から突出しており、前記固定ボルトを利用して前記ガイド金具がボルト接合により取り付けられている、ことを特徴とする請求項１に記載のワイヤブリッジの設置方法。
【請求項３】
前記連結板に、手摺り親パイプを差し込んで取り付ける支柱を予め立設させておき、
前記第２工程で２つの前記覆工板を前記連結板によって互いに連結した後に、前記支柱に前記手摺り親パイプを差し込んで取り付ける、ことを特徴とする請求項１に記載のワイヤブリッジの設置方法。
【請求項４】
前記第２工程で、橋長方向で隣り合う２つの前記手摺り用親パイプの間に幅木及び手摺りをボルト接合により取り付ける、ことを特徴とする請求項３に記載のワイヤブリッジの設置方法。
【請求項５】
前記連結板には、前記メインロープを吊り上げ固定するフックボルトを取り付けるための切欠きが前記連結板の掛渡し方向の中間部に形成され、前記切欠きは、前記フックボルトが前記掛渡し方向と直交する方向に移動可能となるように構成され、
前記第１工程で、前記２つの前記覆工板の間に所定の隙間を形成した状態で前記２つの前記覆工板を前記連結板によって互いに連結した後に、前記隙間に前記フックボルトを挿入し前記メインロープを吊り上げて仮止めする、ことを特徴とする請求項４に記載のワイヤブリッジの設置方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ワイヤブリッジの設置方法に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、Ｈ形鋼からなる主桁の下面フランジ下面に敷桁、横桁を配置し、この敷桁、横桁の端部と主桁端部とを連結するように斜材を配置した人道橋が知られている（特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開平１０－７２８０８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし、上記従来技術においては、主桁にＨ型鋼を使用しているため、主桁を両護岸に架設する作業が大がかりのものとなっていた。
【０００５】
本発明は、斯かる事情に鑑みなされたもので、簡単に設置可能なワイヤブリッジの設置方法を提供することを目的としている。
【課題を解決するための手段】
【０００６】
第１の手段は、
２本のメインロープを所定間隔で張り設け、前記２本のメインロープの上に、上面視長方形の覆工板を、前記覆工板の長尺方向が幅員方向となるように橋長方向に並設し、隣り合う前記覆工板を連結板によって互いに連結するワイヤブリッジの設置方法であって、

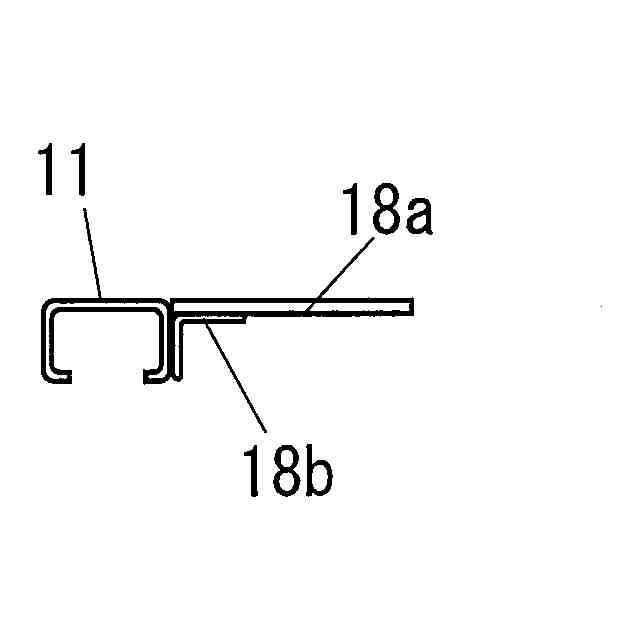

前記覆工板における下面の前記長尺方向の両側に、それぞれ、短尺方向に延在するガイド金具を予め固定しておくとともに、上面の前記長尺方向の両側に、前記短尺方向に所定間隔で、前記連結板をボルト接合するための固定ボルトを予め立設させておき、
一の岸側の固定作業床の上で前記覆工板の前記ガイド金具が前記メインロープの上に乗るように前記覆工板を前記２本のメインロープの上に載置する第１工程と、

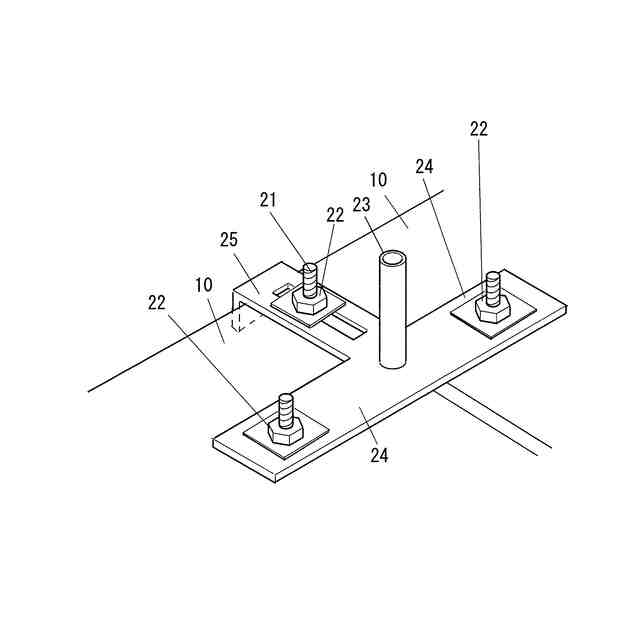

直前に載置した前記覆工板と次に載置した前記覆工板との間に前記連結板を掛け渡し、この２つの前記覆工板を、前記固定ボルトを用いて前記連結板とボルト接合して、互いに連結する第２工程と、
をこの順に繰り返し実行するとともに、
前記第２工程と前記第１工程との間に、適宜に、連結された前記覆工板を前記２本のメインロープの上で対岸側へ移動させる工程を実行する、
ことを特徴とするワイヤブリッジの設置方法である。
【０００７】

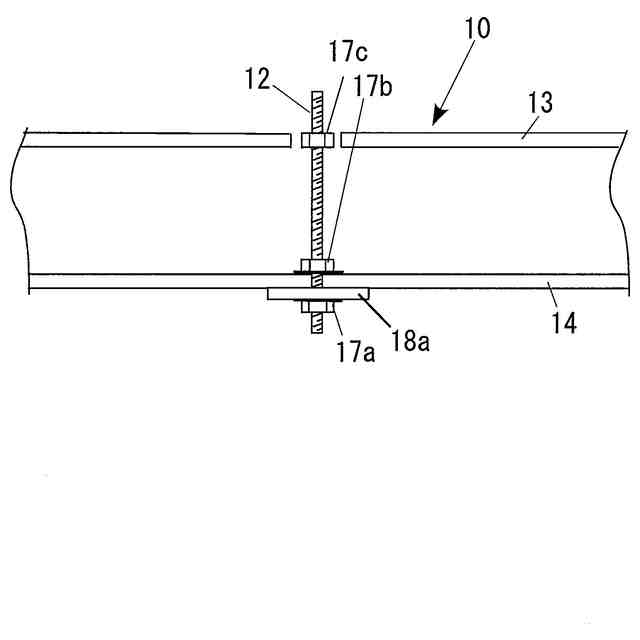

第２の手段は、第１の手段であって、前記固定ボルトは前記覆工板の下面から突出しており、前記固定ボルトを利用して前記ガイド金具がボルト接合により取り付けられている、ことを特徴とする。
【０００８】
第３の手段は、第２の手段であって、前記連結板に、手摺り親パイプを差し込んで取り付ける支柱を予め立設させておき、
前記第２工程で２つの前記覆工板を前記連結板によって互いに連結した後に、前記支柱に前記手摺り親パイプを差し込んで取り付ける、ことを特徴とする。
【０００９】

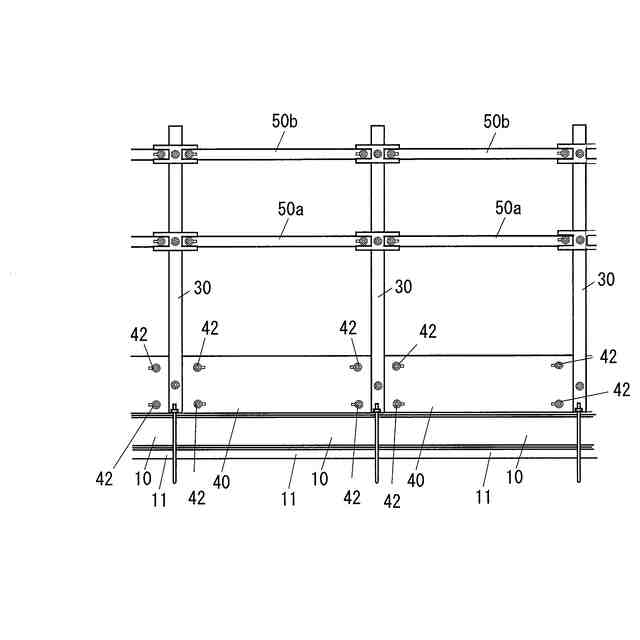

第４の手段は、第３の手段であって、前記第２工程で、橋長方向で隣り合う２つの前記手摺り用親パイプの間に幅木及び手摺りをボルト接合により取り付ける、ことを特徴とする。
【００１０】
第５の手段は、第４の手段であって、

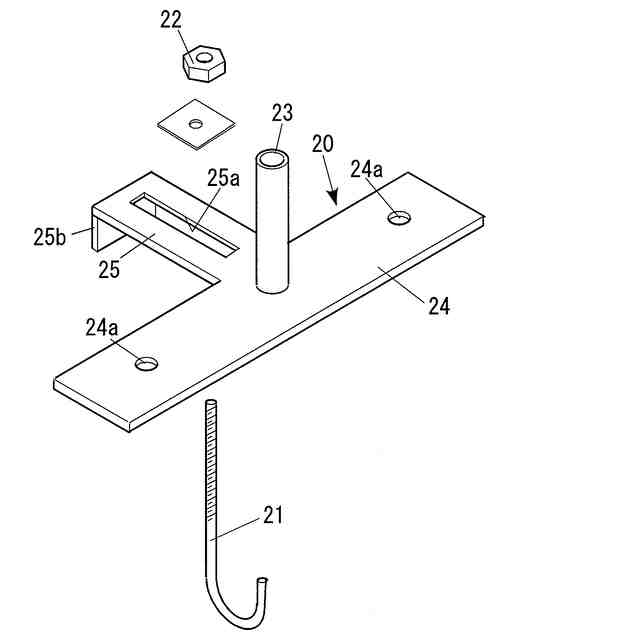

前記連結板には、前記メインロープを吊り上げ固定するフックボルトを取り付けるための切欠きが前記連結板の掛渡し方向の中間部に形成され、前記切欠きは、前記フックボルトが前記掛渡し方向と直交する方向に移動可能となるように構成され、
前記第１工程で、前記２つの前記覆工板の間に所定の隙間を形成した状態で前記２つの前記覆工板を前記連結板によって互いに連結した後に、前記隙間に前記フックボルトを挿入し前記メインロープを吊り上げて仮止めする、ことを特徴とする。
【発明の効果】
（【００１１】以降は省略されています）
