公開番号2025162752
公報種別公開特許公報(A)
公開日2025-10-28
出願番号2024066154
出願日2024-04-16
発明の名称現場用機器における光学表示器の内部に回路基板を固定する技術
出願人株式会社マキタ
代理人名古屋国際弁理士法人
主分類A01D 34/90 20060101AFI20251021BHJP(農業;林業;畜産;狩猟;捕獲;漁業)
要約【課題】ねじを使用せずに、現場用機器における光学表示器の内部に回路基板を固定する技術を提供する。
【解決手段】
本開示の1つの局面は、光学表示器を備えている現場用機器を提供する。光学表示器は、容器と回路基板とを備えている。容器は、(i)閉鎖端と、周壁と、開放端とを備え、且つ、(ii)少なくとも部分的に光を透過するように構成されている。周壁は、(i)閉鎖端と開放端との間の容器の内部空間を囲んでいて、且つ、(ii)その内周面上に第1の突起を備えている。第1の突起は、(i)内部空間へ突出していて、且つ、(ii)周壁の周方向において内周面の周長よりも短い。回路基板は、(i)第1の光源を有していて、且つ、(ii)閉鎖端に対面している第1の面を備えている。回路基板は、第1の突起を内周面の方に押圧している状態で内部空間に圧入されている。

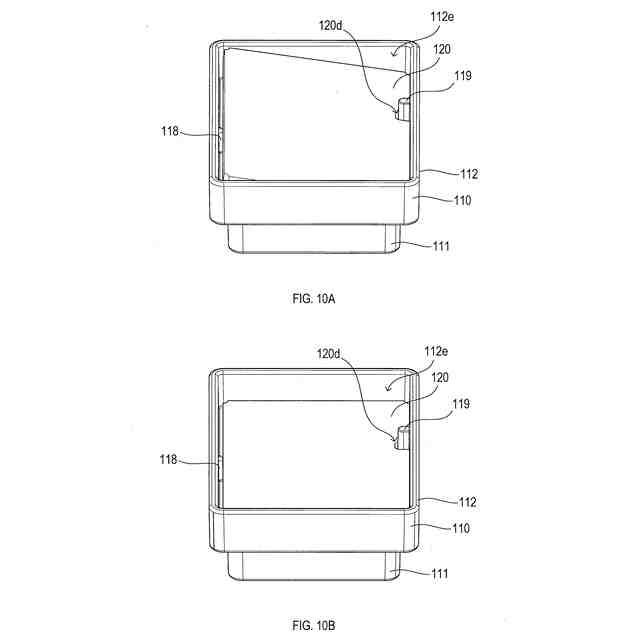

【選択図】図10A-10B
特許請求の範囲【請求項１】
現場用機器であって、
光学表示器を備え、前記光学表示器は、
（ｉ）閉鎖端と、周壁と、開口部を有する開放端とを備え、且つ、（ｉｉ）少なくとも部分的に光を透過するように構成された容器であって、前記周壁は、（ｉ）前記閉鎖端と前記開放端との間の前記容器の内部空間を囲んでいて、且つ、（ｉｉ）その内周面上に第１の突起を備え、前記第１の突起は、（ｉ）前記内部空間へ突出していて、且つ、（ｉｉ）前記周壁の周方向において、前記内周面の周長よりも短い、容器と、
（ｉ）第１の光源を有していて、且つ、（ｉｉ）前記閉鎖端に対面している第１の面を備えている回路基板であって、前記第１の突起を前記内周面の方に押圧している状態で前記内部空間に圧入されている、回路基板と
を備えている、
現場用機器。
続きを表示（約 1,200 文字）【請求項２】
請求項１に記載の現場用機器であって、
前記周壁の前記内周面は、（ｉ）前記内部空間へ突出していて、且つ、（ｉｉ）前記回路基板の前記第１の面に接触している着座部に備えている、
現場用機器。
【請求項３】
請求項２に記載の現場用機器であって、
前記着座部は、前記内部空間を囲んでいる、
現場用機器。
【請求項４】
請求項２または３に記載の現場用機器であって、
前記着座部は、前記第１の突起を囲んでいる凹部を備え、
前記第１の突起は、前記凹部から前記開放端に向かって延在している、
現場用機器。
【請求項５】
請求項１～４のうちのいずれか１項に記載の現場用機器であって、
前記第１の突起は、前記開放端に到達しない範囲で前記開放端に向かって延在している、
現場用機器。
【請求項６】
請求項５に記載の現場用機器であって、
前記第１の突起は、前記回路基板の厚みを越えて、前記開放端に向かって延在している、
現場用機器。
【請求項７】
請求項１～６のうちのいずれか１項に記載の現場用機器であって、
前記周壁の前記内周面は、（ｉ）前記内部空間に突出していて、且つ、（ｉｉ）前記周壁の前記周方向において前記内周面の前記周長よりも短い第２の突起を備え、
前記回路基板は、前記第２の突起に係合している切り欠きを備えている、
現場用機器。
【請求項８】
請求項７に記載の現場用機器であって、
前記開口部は、予め定められた軸に関して線対称である平面形状を有し、
前記開口部から見たときに、（ｉ）前記第１の突起及び前記第２の突起は、互いに対向し、（ｉｉ）前記第１の突起は、前記予め定められた軸上にあり、且つ、（ｉｉｉ）前記第２の突起は、前記予め定められた軸から逸脱している、
現場用機器。
【請求項９】
請求項７に記載の現場用機器であって、
前記開口部は、予め定められた軸に関して線対称である平面形状を有し、
前記開口部から見たときに、（ｉ）前記第１の突起及び前記第２の突起は、互いに対向し、（ｉｉ）前記第１の突起は、前記予め定められた軸から第１の距離だけ逸脱し、（ｉｉｉ）前記第２の突起は、前記予め定められた軸から第２の距離だけ逸脱し、且つ、（ｉｖ）前記第１の距離は、前記第２の距離とは異なる、
現場用機器。
【請求項１０】
請求項７～９のうちのいずれか１項に記載の現場用機器であって、
前記第１の突起は、前記内部空間へ第１の長さだけ突出し、
前記第２の突起は、前記内部空間へ第２の長さだけ突出し、
前記第２の長さは、前記第１の長さよりも大きい、
現場用機器。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、現場用機器に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
下記特許文献１は、使用者によって把持される右グリップの先端に表示部を備えている草刈機を開示している。この表示部は、５つの発光ダイオードが搭載された回路基板をその内部に備えている。この回路基板は、２つのねじで表示部の内部に固定されている。
【先行技術文献】
【特許文献】
【０００３】
特許第７１２９８９６号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
回路基板を２つのねじで表示部の内部に固定するのは手間を要する。
そこで、本開示の１つの局面は、ねじを使用せずに、現場用機器における光学表示器の内部に回路基板を固定する技術を提供することを目的とする。
【課題を解決するための手段】
【０００５】
本開示において、「第１の」、「第２の」等の用語は、要素を互いに区別することを意図しているに過ぎず、要素の順序または数を限定することを意図していない。したがって、第１の要素を第２の要素と称してもよいし、同様に、第２の要素を第１の要素と称してもよい。加えて、第２の要素を備えることなく、第１の要素を備えていてもよいし、同様に、第１の要素を備えることなく、第２の要素を備えていてもよい。
【０００６】
本開示の１つの局面は、光学表示器を備えている現場用機器を提供する。
光学表示器は、容器と、回路基板とを備えている。容器は、（ｉ）閉鎖端と、周壁と、開口部を有する開放端とを備え、且つ、（ｉｉ）少なくとも部分的に光を透過するように構成されている。
【０００７】
周壁は、（ｉ）閉鎖端と開放端との間の容器の内部空間を囲んでいて、且つ、（ｉｉ）その内周面上に第１の突起を備えている。第１の突起は、（ｉ）内部空間へ突出していて、且つ、（ｉｉ）周壁の周方向において内周面の周長よりも短い。
【０００８】
回路基板は、（ｉ）第１の光源を有していて、且つ、（ｉｉ）閉鎖端に対面している第１の面を備えている。回路基板は、第１の突起を内周面の方に押圧している状態で内部空間に圧入されている。
【０００９】
このように構成された現場用機器では、ねじを使用せずに、光学表示器の内部に回路基板が固定され得る。
本開示の別の１つの局面は、現場用機器における光学表示器の内部に回路基板を固定する方法を提供する。
【００１０】
この方法は、光学表示器の容器を用意することを備えている。この容器は、（ｉ）閉鎖端と、周壁と、開放端とを備え、且つ、（ｉｉ）少なくとも部分的に光を透過するように構成されている。周壁は、（ｉ）閉鎖端と開放端との間の容器の内部空間を囲んでいて、且つ、（ｉｉ）その内周面上に突起を備えている。この突起は、（ｉ）内部空間へ突出していて、且つ、（ｉｉ）周壁の周方向において内周面の周長よりも短い。
（【００１１】以降は省略されています）
