発明の名称釘
出願人アマテイ株式会社
代理人個人,個人
主分類F16B 15/00 20060101AFI20251022BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】杉であっても、緊結力が十分である釘を提供する。
【解決手段】斜面R1b及び斜面R2bの本体軸部側の根元部分R1ba,R2baは、R形状に形成されている。さらに、第2リング部群は、本体軸部の釘頭部下から52mm以上離れた位置に設けられている。そしてさらに、第1リング部R1及び第2リング部R2の山高さ(H1,H2)が0.2mm以上である。これにより、杉であっても、緊結力が十分である釘を提供することができる。
【選択図】図2

特許請求の範囲【請求項１】
本体軸部と、
前記本体軸部の釘頭部側に設けられている第１リング部群と、
前記本体軸部の釘先端部側に設けられている第２リング部群と、を有し、
前記第１リング部群は、断面三角山形に形成されている第１リング部を備え、
前記第１リング部は、前記釘頭部側に向かって緩い下り勾配状の第１斜面と、前記釘先端部側に向かって急な下り勾配状の第２斜面と、で構成され、
前記第２リング部群は、断面三角山形に形成されている第２リング部を備え、
前記第２リング部は、前記釘先端部側に向かって緩い下り勾配状の第３斜面と、前記釘頭部側に向かって急な下り勾配状の第４斜面と、で構成され、
前記第２斜面及び前記第４斜面の前記本体軸部側の根元部分は、Ｒ形状に形成されると共に、
前記第２リング部群は、前記本体軸部の釘頭部下から５２ｍｍ以上離れた位置に設けられ、さらに、
前記第１リング部及び第２リング部の山高さが０．２ｍｍ以上である釘。

発明の詳細な説明【技術分野】
【０００１】
本発明は、釘に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来の釘として、特許文献１に記載のものが知られている。この特許文献１に記載の釘は、本体軸部の少なくとも釘先端部側に、リング部が軸方向一定ピッチで断面三角山形に形成されると共に隣り合う三角山形のリング部間に釘ブランクの径より小径で軸方向と平行な谷底部が形成されてなるリング部群を設けたものである。
【先行技術文献】
【特許文献】
【０００３】
特開２００７－１８２９３３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記の釘は、木造住宅の構造上重要な躯体部位等に釘打ちしても板割れを起こさず、しかも緊結力の大きいものであり、ツーバイフォー工法などの建築の材料として使われる木材であるＳＰＦ（ＳｐｒｕｃｅＰｉｎｅＦｉｒ）材に特に有用である。
【０００５】
しかしながら、昨今、ＳＰＦ材よりも硬さが柔らかい木材である杉の需要が高まってきており、この杉に対しては、上記の釘は、緊結力が不十分であるという問題があった。
【０００６】

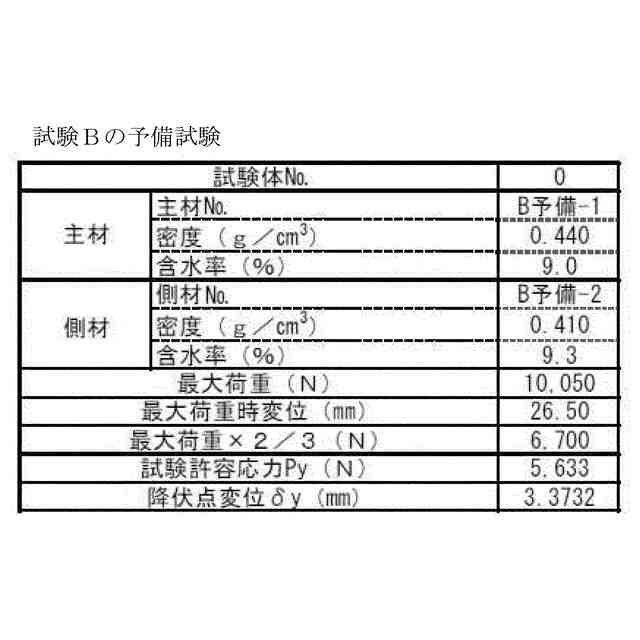

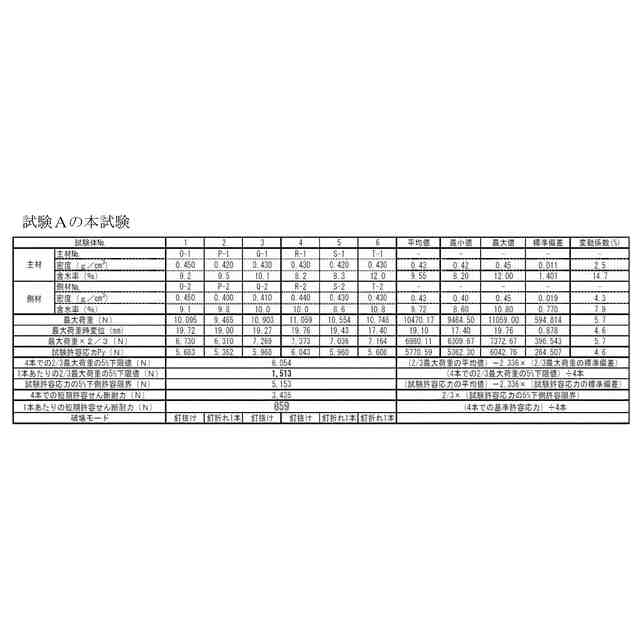

この点、より詳しく説明すると、枠組壁工法の平成１３年国土交通省告示１５４０号および１５４１号にて、ＣＮ９０のくぎ種を用いる事が定められている緊結部分の箇所がある。この箇所には、許容せん断耐力が８００Ｎ以上であることが確かめられた場合においては、この限りではないとしている。
【０００７】
しかしながら、上記の釘は、杉に対しては、許容せん断耐力が８００Ｎ以上なく、告示の基準を満たしていない。そのため、杉に対して、上記の釘は、緊結力が不十分であるという問題があった。
【０００８】
そこで、本発明は、上記問題に鑑み、杉であっても、緊結力が十分である釘を提供することを目的としている。
【課題を解決するための手段】
【０００９】
上記本発明の目的は、以下の手段によって達成される。なお、括弧内は、後述する実施形態の参照符号を付したものであるが、本発明はこれに限定されるものではない。
【００１０】
請求項１に係る釘は、本体軸部（２）と、
前記本体軸部（２）の釘頭部（２ａ）側に設けられている第１リング部群（３）と、
前記本体軸部（２）の釘先端部（２ｂ）側に設けられている第２リング部群（４）と、を有し、
前記第１リング部群（３）は、断面三角山形に形成されている第１リング部（Ｒ１）を備え、
前記第１リング部（Ｒ１）は、前記釘頭部（２ａ）側に向かって緩い下り勾配状の第１斜面（斜面Ｒ１ａ）と、前記釘先端部（２ｂ）側に向かって急な下り勾配状の第２斜面（斜面Ｒ１ｂ）と、で構成され、
前記第２リング部群（４）は、断面三角山形に形成されている第２リング部（Ｒ２）を備え、
前記第２リング部（Ｒ２）は、前記釘先端部（２ｂ）側に向かって緩い下り勾配状の第３斜面（斜面Ｒ２ａ）と、前記釘頭部（２ａ）側に向かって急な下り勾配状の第４斜面（斜面Ｒ２ｂ）と、で構成され、
前記第２斜面（斜面Ｒ１ｂ）及び前記第４斜面（斜面Ｒ２ｂ）の前記本体軸部（２）側の根元部分（Ｒ１ｂａ，Ｒ２ｂａ）は、Ｒ形状に形成されると共に、
前記第２リング部群（４）は、前記本体軸部（２）の釘頭部（２ａ）下から５２ｍｍ以上離れた位置に設けられ、さらに、
前記第１リング部（Ｒ１）及び第２リング部（Ｒ２）の山高さ（Ｈ１，Ｈ２）が０．２ｍｍ以上であることを特徴としている。
【発明の効果】
（【００１１】以降は省略されています）
