発明の名称耳装着具
出願人小林製薬株式会社
代理人個人,個人,個人
主分類H04R 1/10 20060101AFI20251028BHJP(電気通信技術)
要約【課題】使用者の耳穴の形状に適合しやすい耳装着具を提供する。
【解決手段】耳装着具100は、外耳道に挿入される栓体部1と、栓体部1を支持する支持部5と、を備え、支持部5は柱状に形成されており、栓体部1は、支持部5の軸方向における先端部に支持された頭部2と、頭部2の側部から支持部5の径方向の外側、且つ、軸方向における基端側に向けて延出する、環状で板状の環状部3と、を有し、環状部3は、径方向の外側、且つ、軸方向における先端側に向けて凸の曲面状に形成されており、その外周部が、支持部5の周方向に沿って隣接する複数の花弁状部4に分割されており、軸方向に対して基端側の面である背面部に立設されたリブ状部43を有し、リブ状部43は、径方向に沿って延在している。
【選択図】図2
特許請求の範囲【請求項１】
外耳道に挿入される栓体部と、
前記栓体部を支持する支持部と、を備え、
前記支持部は柱状に形成されており、
前記栓体部は、
前記支持部の軸方向における先端部に支持された頭部と、
前記頭部の側部から前記支持部の径方向の外側、且つ、前記軸方向における基端側に向けて延出する、環状で板状の環状部と、を有し、
前記環状部は、
前記径方向の外側、且つ、前記軸方向における先端側に向けて凸の曲面状に形成されており、
その外周部が、前記支持部の周方向に沿って隣接する複数の花弁状部に分割されており、
前記軸方向に対して基端側の面である背面部に立設されたリブ状部を有し、
前記リブ状部は、前記径方向に沿って延在している耳装着具。
続きを表示（約 630 文字）【請求項２】
前記環状部は、前記軸方向に沿ったスリットが複数形成されて前記複数の花弁状部に分割され、
前記花弁状部は、隣接する前記花弁状部と前記スリットにより離隔されている請求項１に記載の耳装着具。
【請求項３】
前記環状部は、
前記頭部の側部の全周に沿って配置された基部と、
前記基部から延出した前記花弁状部とを有する請求項２に記載の耳装着具。
【請求項４】
前記支持部は、前記周方向に沿って前記支持部の側部に形成された溝部を有する請求項１に記載の耳装着具。
【請求項５】
前記支持部は中空であり、前記支持部の側部は蛇腹形状である請求項４に記載の耳装着具。
【請求項６】
前記リブ状部は、前記径方向における前記環状部の内側の端部から、前記径方向における前記花弁状部の先端部に至り延在している請求項１から５の何れか一項に記載の耳装着具。
【請求項７】
有底筒状のカップ状部を更に備え、
前記カップ状部は、前記支持部の基端部に接続されている請求項１から５の何れか一項に記載の耳装着具。
【請求項８】
有底筒状のカップ状部を更に備え、
前記カップ状部は、前記支持部の基端部に接続されている請求項６に記載の耳装着具。
【請求項９】
前記カップ状部の筒の側部に前記支持部が接続されている請求項７に記載の耳装着具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、耳装着具に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
特許文献１には、イヤーピースが開示されている。このイヤーピースは、柱状の中央支柱部と、中央支柱部を覆う傘状部を有する。傘状部は第一部品および第二部品を有し、第一部品の硬度が第一硬度であり、第二部品の硬度が第一硬度よりも小さい第二硬度である。傘状部は、第一部品の上端が中央支柱部の頂端と連接し、第一部品の下端及び第二部品の上端が重なって切り替え区域を形成し、切り替え区域において第一部品の厚みが上部から下部にかけて徐々に減少しかつ第二部品の厚みが上部から下部にかけて徐々に増加している。傘状部は、切り替え区域の幅が傘状部の厚みの二倍から三倍である。
【０００３】
特許文献１には、イヤーピースの材料は通常シリコン等の柔らかい素材が採用されること、イヤーピースの材料が硬いと使用者の一部（特に外耳道が湾曲しており、細く狭い傾向があるアジア人や女性等）に不快感を与える可能性があること、より柔らかい素材を採用した場合、イヤーピースが自身の構造を維持できずに形崩れを起こす可能性が高く、更にイヤーピースが柔らかすぎると、使用者にイヤホンが落ちる不安感を与える可能性があることなどの問題が示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２２－１２２２７４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
例えば引用文献１に開示されるように、使用者の外耳道（以下、耳穴と称する）の形状は様々であり、例えば、人種、性別、体格などによって形状や穴径はさまざまである。そのため、より多くの使用者が心地よい装着感を感じる耳装着具の提供が望まれる。具体的には、より多くの使用者の耳穴の形状に適合しやすい耳装着具の提供が望まれる。
【０００６】
本発明は、かかる実状に鑑みて為されたものであって、その目的は、使用者の耳穴の形状に適合しやすい耳装着具を提供することにある。
【課題を解決するための手段】
【０００７】
上記目的を達成するための本発明に係る耳装着具は、
外耳道に挿入される栓体部と、
前記栓体部を支持する支持部と、を備え、
前記支持部は柱状に形成されており、
前記栓体部は、
前記支持部の軸方向における先端部に支持された頭部と、
前記頭部の側部から前記支持部の径方向の外側、且つ、前記軸方向における基端側に向けて延出する、環状で板状の環状部と、を有し、
前記環状部は、
前記径方向の外側、且つ、前記軸方向における先端側に向けて凸の曲面状に形成されており、
その外周部が、前記支持部の周方向に沿って隣接する複数の花弁状部に分割されており、
前記軸方向に対して基端側の面である背面部に立設されたリブ状部を有し、
前記リブ状部は、前記径方向に沿って延在している。
【発明の効果】
【０００８】
本発明によれば、使用者の耳穴の形状に適合しやすい耳装着具を提供することができる。
【図面の簡単な説明】
【０００９】
本実施形態に係る耳装着具の斜視図である。
図１のＩＩ－ＩＩ矢視断面図である。
図２に示す断面の、栓体部の部分を拡大した拡大断面図である。

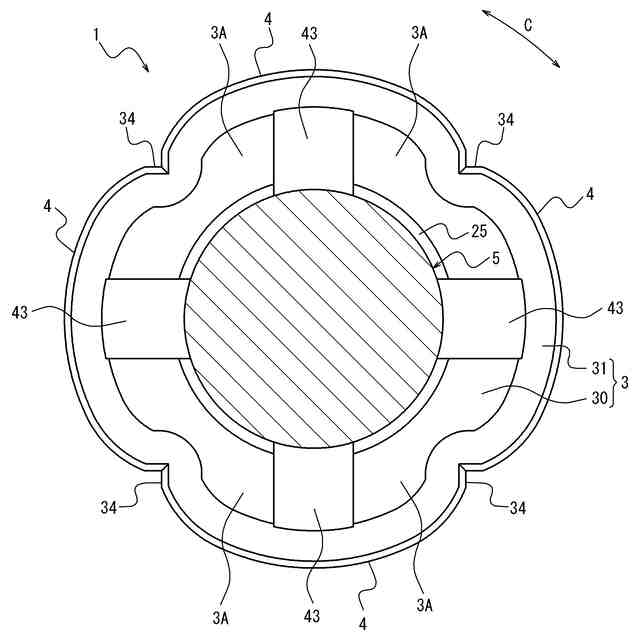

図２に示すＩＶ－ＩＶ矢視断面図である。

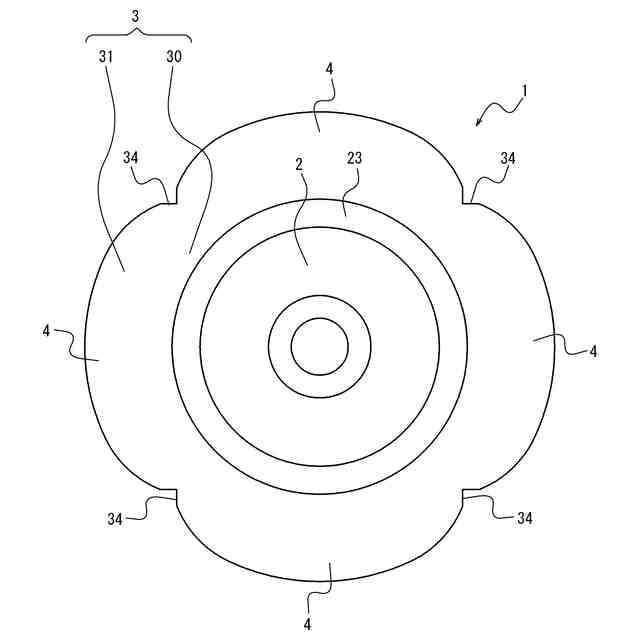

栓体部を軸方向における先端側から見た図である。

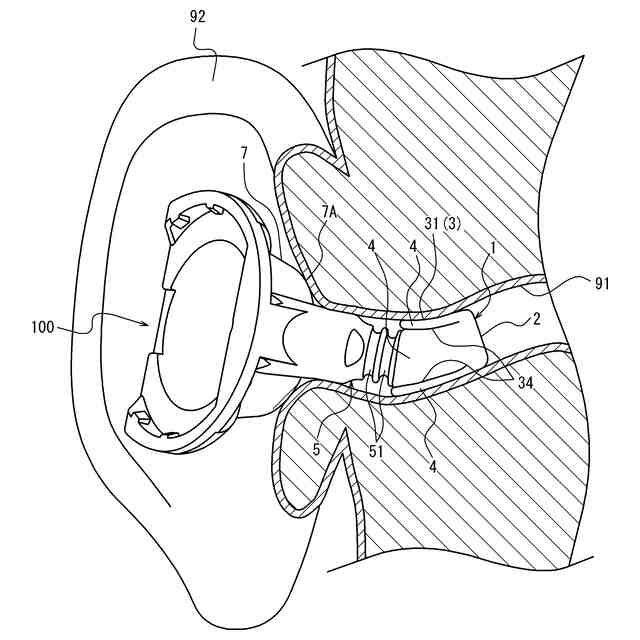

本実施形態に係る耳装着具を使用者の耳に装着した状態の説明図である。

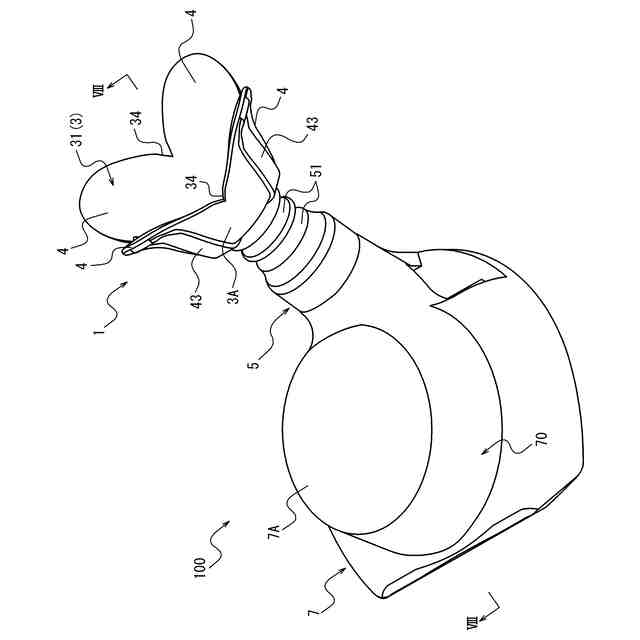

第二状態の耳装着具の斜視図である。

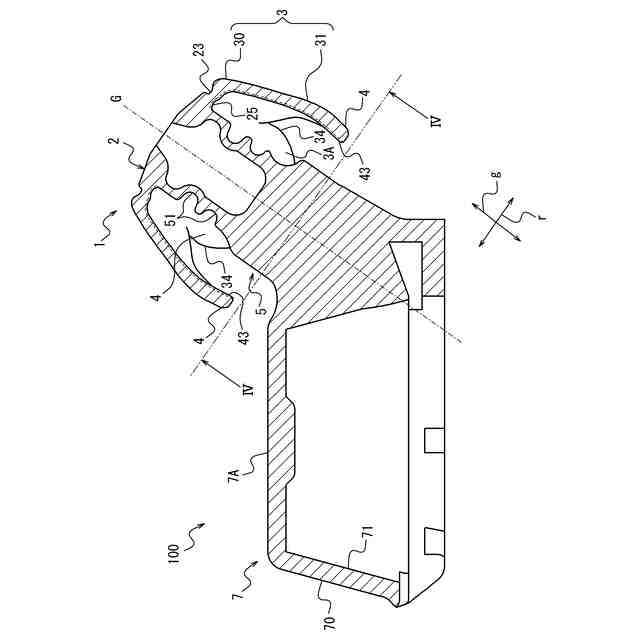

図７のＶＩＩＩ－ＶＩＩＩ矢視断面図である。
図７に示す断面図の、栓体部の部分を拡大した拡大断面図である。
図８に示すＸ－Ｘ矢視断面図である。

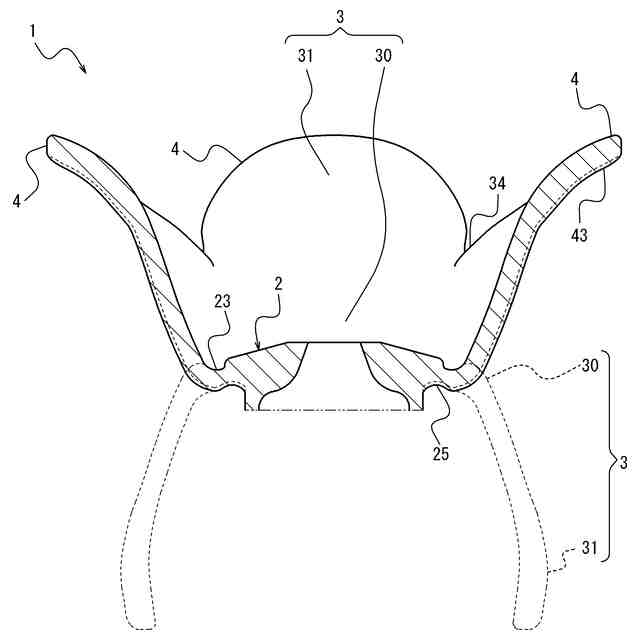

第二状態の耳装着具の栓体部を軸方向における先端側から見た図である。
金型による耳装着具の成形方法の説明図である。
【発明を実施するための形態】
【００１０】
図面に基づいて、本発明の実施形態に係る耳装着具について説明する。
