公開番号2025058847
公報種別公開特許公報(A)
公開日2025-04-09
出願番号2024033003
出願日2024-03-05
発明の名称拡張機能付き携帯無線装置及び電子装置
出願人啓碁科技股ふん有限公司
代理人弁理士法人太陽国際特許事務所
主分類H04B 1/3827 20150101AFI20250402BHJP(電気通信技術)
要約【課題】拡張機能付き携帯無線装置及び電子機器を提供する。
【解決手段】本発明は、無線拡張機器に接続するための拡張機能付き携帯無線装置であって、複数の第1アンテナと、無線通信モジュールと、少なくとも1つのポートと、を備え、無線通信モジュールは、これらの第1アンテナに接続され、この少なくとも1つのポートは、無線通信モジュールに接続され、この少なくとも1つのポートは、無線拡張機器の少なくとも1つの第2アンテナに分離可能に接続されることにより、無線通信モジュールをこれらの第1アンテナ及びこの少なくとも1つの第2アンテナの少なくとも一部を介して無線伝送を行うために用いられる。
【選択図】図1
特許請求の範囲【請求項１】
無線拡張機器に接続するための拡張機能付き携帯無線装置であって、
複数の第１アンテナと、
前記第１アンテナに接続される無線通信モジュールと、
前記無線通信モジュールに接続されるポートであって、前記無線拡張機器の少なくとも１つの第２アンテナに分離可能に接続されることにより、前記無線通信モジュールを前記第１アンテナ及び前記少なくとも１つの第２アンテナの少なくとも一部を介して無線伝送を行うための少なくとも１つのポートと、
を備える拡張機能付き携帯無線装置。
続きを表示（約 1,900 文字）【請求項２】
前記無線通信モジュールに接続されるＷｉＦｉモジュールを更に含み、
前記第１アンテナは、
第５世代移動通信技術（５Ｇ）に適合する前記無線通信モジュールに信号接続され、５Ｇ周波数帯域で動作する複数の第１セルラー（Ｃｅｌｌｕｌａｒ）アンテナと、
前記ＷｉＦｉモジュールに信号接続され、ＷｉＦｉ周波数帯域で動作する複数の第１ＷｉＦｉアンテナと、を含む請求項１に記載の拡張機能付き携帯無線装置。
【請求項３】
前記少なくとも１つの第２アンテナは、前記５Ｇ周波数帯域と前記ＷｉＦｉ周波数帯域の少なくとも一方で動作する請求項２に記載の拡張機能付き携帯無線装置。
【請求項４】
前記少なくとも１つの第２アンテナの数は複数であり、前記第２アンテナの一部は前記５Ｇ周波数帯域で動作し、前記第２アンテナの別の部分は前記ＷｉＦｉ周波数帯域で動作し、
前記少なくとも１つのポートの数は複数であり、前記ポートは、
同軸接続を採用し、且つ前記第２アンテナの前記一部に対応する複数の第１ポートと、
ユニバーサルシリアルバスタイプＣ（ＵｎｉｖｅｒｓａｌＳｅｒｉａｌＢｕｓＴｙｐｅ－Ｃ；ＵＳＢ－Ｃ）ポートであり、且つ前記第２アンテナの前記別の部分に対応する第２ポートと、を含む請求項３に記載の拡張機能付き携帯無線装置。
【請求項５】
前記ＷｉＦｉモジュールと前記無線通信モジュールの一側に設けられ、前記ＷｉＦｉモジュール及び前記無線通信モジュールが発生した熱を放出するための第１放熱部材と、
前記ＷｉＦｉモジュールの他側に設けられ、前記ＷｉＦｉモジュールが発生した熱を放出するための第２放熱部材と、
を含む放熱モジュールを更に備える請求項２に記載の拡張機能付き携帯無線装置。
【請求項６】
前記少なくとも１つのポートが前記無線拡張機器から分離されると、前記無線通信モジュールは、前記第１アンテナを介して無線伝送を行い、
前記少なくとも１つのポートが前記無線拡張機器に接続されると、前記無線通信モジュールは、ビームフォーミング（Ｂｅａｍｆｏｒｍｉｎｇ）技術を提供するように、前記第１アンテナ及び前記少なくとも１つの第２アンテナを介して無線伝送を行う請求項１に記載の拡張機能付き携帯無線装置。
【請求項７】
収容空間を有し、第１ケースと第２ケースとを含み、前記第１ケースは、前記第２ケースに着脱可能に接続され、前記第１アンテナ、前記無線通信モジュール、及び前記少なくとも１つのポートは、前記収容空間に設けられ、前記第１アンテナは、前記第１ケースの内側に接続されるシャーシと、
前記第２ケースに接続される電池と、
を更に含み、
前記第２ケースが前記電池とともに前記第１ケースから取り外されると、前記少なくとも１つのポートが露出して前記無線拡張機器とドッキングする請求項１に記載の拡張機能付き携帯無線装置。
【請求項８】
複数の第１アンテナと、
前記第１アンテナに接続される無線通信モジュールと、
前記無線通信モジュールに接続される少なくとも１つのポートと、
を含む拡張機能付き携帯無線装置と、
前記拡張機能付き携帯無線装置に分離可能に接続され、且つ少なくとも１つの第２アンテナを含む無線拡張機器と、
を備え、
前記拡張機能付き携帯無線装置の前記少なくとも１つのポートは、前記無線拡張機器の少なくとも１つの第２アンテナに分離可能に接続されることにより、前記無線通信モジュールを前記第１アンテナ及び前記少なくとも１つの第２アンテナの少なくとも一部を介して無線伝送を行うために用いられる電子装置。
【請求項９】
前記拡張機能付き携帯無線装置は、
前記無線通信モジュールに接続されるＷｉＦｉモジュールを更に含み、
前記第１アンテナは、
第５世代移動通信技術（５Ｇ）に適合する前記無線通信モジュールに信号接続され、５Ｇ周波数帯域で動作する複数の第１セルラー（Ｃｅｌｌｕｌａｒ）アンテナと、
前記ＷｉＦｉモジュールに信号接続され、ＷｉＦｉ周波数帯域で動作する複数の第１ＷｉＦｉアンテナと、を含む請求項８に記載の電子装置。
【請求項１０】
前記少なくとも１つの第２アンテナは、前記５Ｇ周波数帯域と前記ＷｉＦｉ周波数帯域の少なくとも一方で動作する請求項９に記載の電子装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、携帯無線装置及び電子装置に関し、特に拡張機能付き携帯無線装置及び電子装置に関する。
続きを表示（約 3,100 文字）【背景技術】
【０００２】
現在のシナリオでは、ユーザが屋外にいる場合、ネットワークのオンライン接続機能を提供するモバイルワイヤレス互換認証（ＭｏｂｉｌｅＷｉｒｅｌｅｓｓＦｉｄｅｌｉｔｙ（ＷｉＦｉ（登録商標、以下同じ））；ＭｉＦｉ（登録商標、以下同じ））装置を使用するが、自宅に帰ると、ユーザがネットワーク機能を使用するために自宅の顧客構内設備（ＣｏｎｓｕｍｅｒＰｒｅｍｉｓｅＥｑｕｉｐｍｅｎｔ；ＣＰＥ）に接続するように切り替える。目に見えないうちに、ＭｉＦｉ装置は余分な装置となり、利用率が低くなる。また、従来のＭｉＦｉ装置には携帯性と低消費電力のニーズであるが、従来のＣＰＥには高電力と超高速オンライン接続機能のニーズであり、両者のニーズはまったく異なる。現在、市場には、製品の利用率を向上させ、全体的な性能を向上させ、経済的オーバーヘッドを節約できる携帯無線装置及び電子装置が不足している。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
本発明の目的は、ユーザが外出時には軽量のＭｉＦｉ装置を携帯でき、帰宅時には接続によってＣＰＥに拡張し、高速ネットワークによる最高の楽しみを楽しむことができる拡張機能付き携帯無線装置及び電子装置を提供することである。接続・拡張により、製品の利用率を向上させ、全体的な性能を向上させることができるだけでなく、経済的オーバーヘッドを節約することもでき、それにより従来のＭｉＦｉ装置の利用率が高くない問題と、ＭｉＦｉ装置のニーズがＣＰＥのニーズとまったく異なるため、別々に購入する必要があることによる追加のコスト問題を解決する。
【課題を解決するための手段】
【０００４】
本発明の構成態様の一実施形態によれば、無線拡張機器に接続するための拡張機能付き携帯無線装置であって、複数の第１アンテナと、これらの第１アンテナに接続される無線通信モジュールと、無線通信モジュールに接続されるポートであって、無線拡張機器の少なくとも１つの第２アンテナに分離可能に接続されることにより、無線通信モジュールをこれらの第１アンテナ及びこの少なくとも１つの第２アンテナの少なくとも一部を介して無線伝送を行うための少なくとも１つのポートと、を備える拡張機能付き携帯無線装置を提供する。
【０００５】
本発明の構成態様の別の実施形態によれば、電子装置であって、複数の第１アンテナと、これらの第１アンテナに接続される無線通信モジュールと、無線通信モジュールに接続される少なくとも１つのポートとを含む拡張機能付き携帯無線装置と、拡張機能付き携帯無線装置に分離可能に接続され、且つ少なくとも１つの第２アンテナを含む無線拡張機器と、を備え、拡張機能付き携帯無線装置のこの少なくとも１つのポートは、無線拡張機器の少なくとも１つの第２アンテナに分離可能に接続されることにより、無線通信モジュールをこれらの第１アンテナ及びこの少なくとも１つの第２アンテナの少なくとも一部を介して無線伝送を行うために用いられる電子装置を提供する。
【０００６】
これにより、本発明の拡張機能付き携帯無線装置及び電子装置は、携帯無線装置と無線拡張機器との接続によってＣＰＥに拡張することができ、ユーザが１つの機器を複数の目的に使用して最大限の利用率を達成できるだけでなく、ワイヤレスネットワークのオンライン接続機能も大幅に向上させることができる。
【図面の簡単な説明】
【０００７】

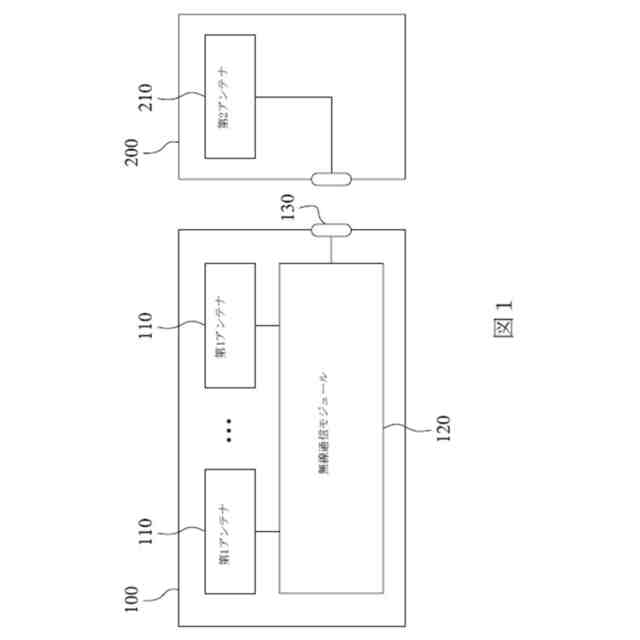

本発明の第１実施例の拡張機能付き携帯無線装置を示すブロック模式図である。

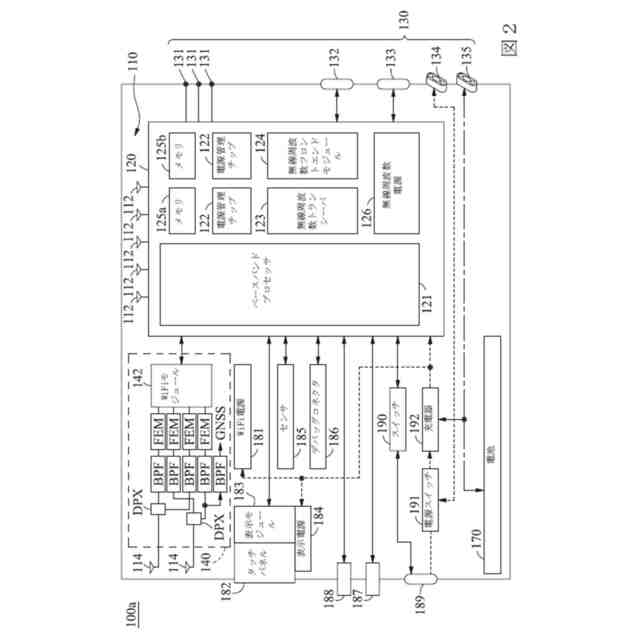

本発明の第２実施例の拡張機能付き携帯無線装置を示す模式図である。

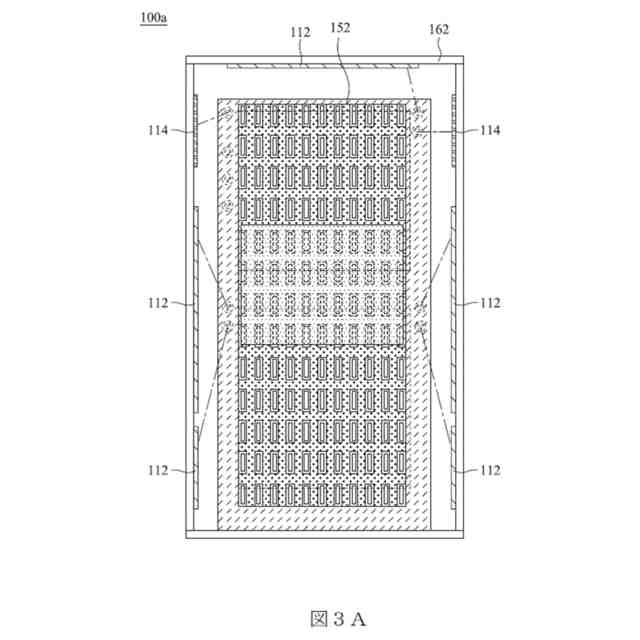

図２の拡張機能付き携帯無線装置を示す正面模式図である。

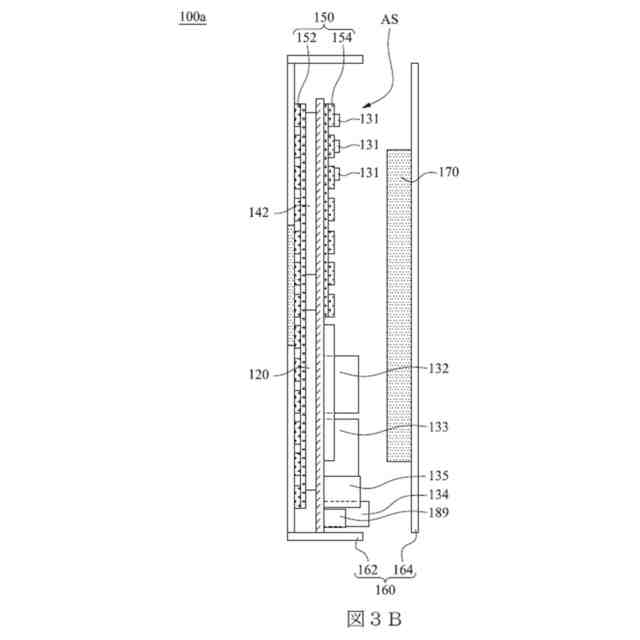

図２の拡張機能付き携帯無線装置を示す側面模式図である。

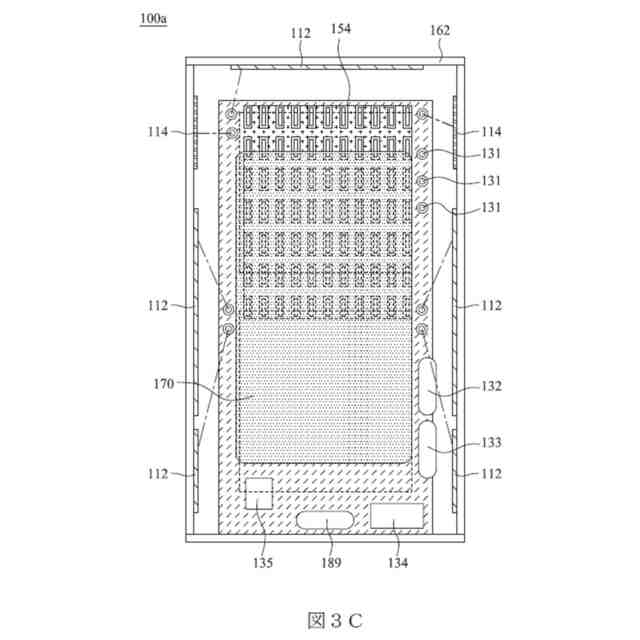

図２の拡張機能付き携帯無線装置を示す背面模式図である。

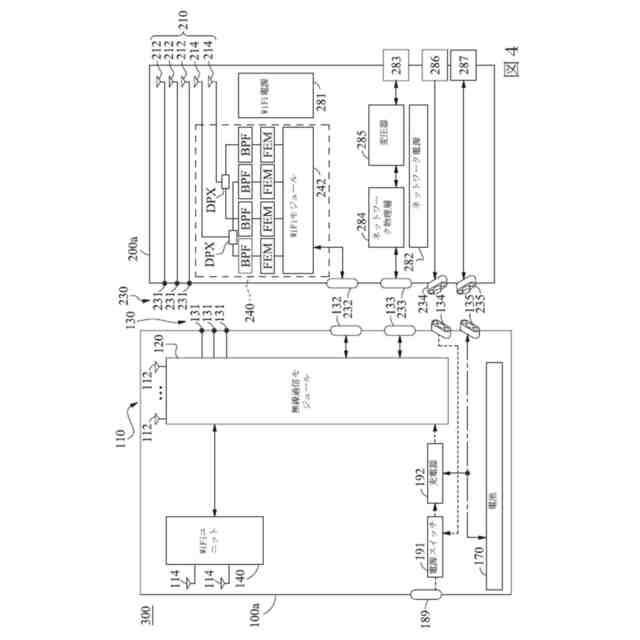

本発明の第３実施例の電子装置を示す模式図である。

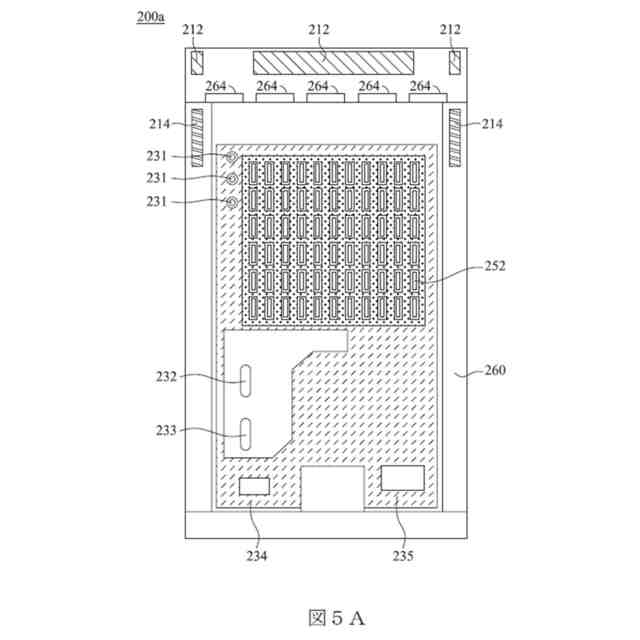

図４の電子装置の無線拡張機器を示す正面模式図である。

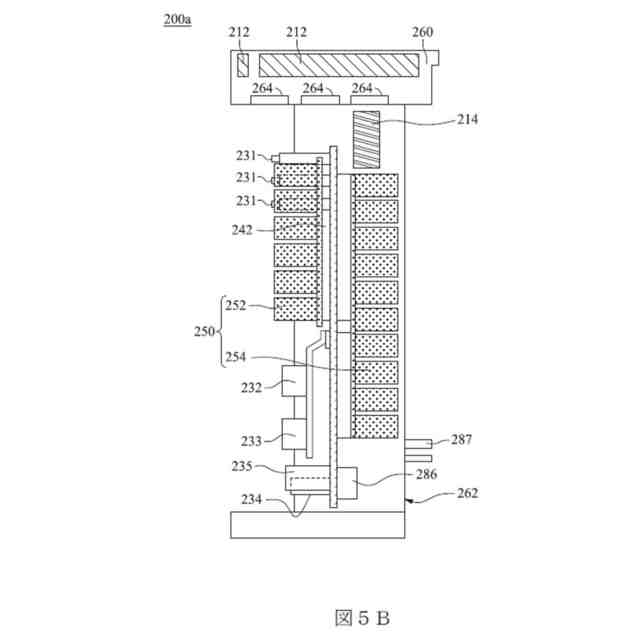

図４の電子装置の無線拡張機器を示す側面模式図である。

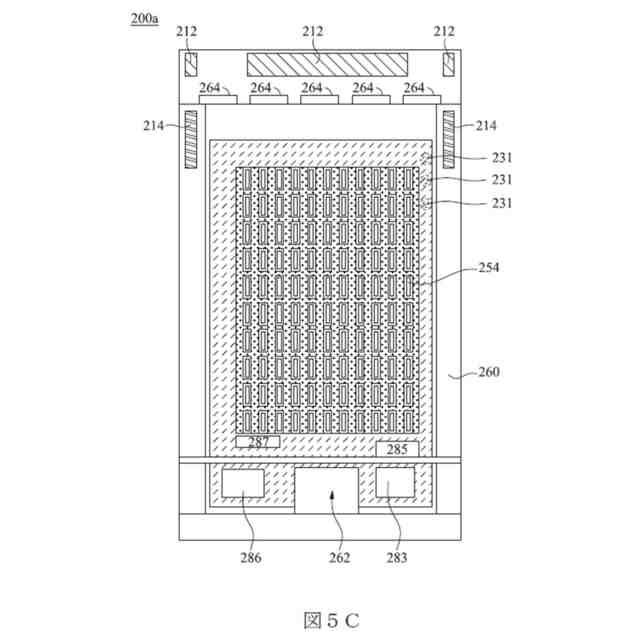

図４の電子装置の無線拡張機器を示す背面模式図である。
図３Ｂの拡張機能付き携帯無線装置を図５Ｂの無線拡張機器に接続することによって電子装置に拡張する側面模式図である。
本発明のビームフォーミング技術を示す模式図である。
本発明の拡張放熱モジュールに使用されるメタルドームシートを示す模式図である。
本発明の拡張放熱モジュールにバランススプリングが使用される模式図である。
【発明を実施するための形態】
【０００８】
以下、本発明の複数の実施例を図面を参照しながら説明する。本明細書において、あるアセンブリが別のアセンブリに「接続／信号接続」されるとは、前記アセンブリが別のアセンブリに直接接続／直接信号接続されることを指してよいし、あるアセンブリが別のアセンブリに間接接続／間接信号接続されることを指してよく、即ち、他のアセンブリが前記アセンブリと別のアセンブリとの間に介在する。第１、第２、第３等の用語は、異なるアセンブリを説明するためのものに過ぎず、アセンブリ自体を制限するものではなく、よって、第１アセンブリを第２アセンブリと読み替えてよい。
【０００９】
図１を参照されたい。図１は、本発明の第１実施例の拡張機能付き携帯無線装置１００のブロック模式図を示す。拡張機能付き携帯無線装置１００は、無線拡張機器２００（Ｃｒａｄｌｅ）に接続するために用いられ、複数の第１アンテナ１１０、無線通信モジュール１２０、及び少なくとも１つのポート１３０を含む。無線通信モジュール１２０は、第１アンテナ１１０に接続される。ポート１３０は無線通信モジュール１２０に接続され、ポート１３０は、無線拡張機器２００の少なくとも１つの第２アンテナ２１０に分離可能に接続されることにより、無線通信モジュール１２０を第１アンテナ１１０及び第２アンテナ２１０の少なくとも一部を介して無線伝送を行うために用いられる。これにより、本発明の拡張機能付き携帯無線装置１００はかなり軽く、ユーザが外出時に携帯しやすく、便利なネットワークを使用することができる。また、拡張機能付き携帯無線装置１００は、ポート１３０を介して無線拡張機器２００に接続して拡張することができ、ユーザが１つの機器を複数の目的に使用して最大限の利用率を達成できるだけでなく、ワイヤレスネットワークのオンライン接続機能も大幅に向上させることができる。
【００１０】
図１、図２、図３Ａ、図３Ｂ、及び図３Ｃを併せて参照されたい。図２は、本発明の第２実施例の拡張機能付き携帯無線装置１００ａの模式図を示し、図３Ａは、図２の拡張機能付き携帯無線装置１００ａの正面模式図を示し、図３Ｂは、図２の拡張機能付き携帯無線装置１００ａの側面模式図を示し、図３Ｃは、図２の拡張機能付き携帯無線装置１００ａの背面模式図を示す。拡張機能付き携帯無線装置１００ａは、無線拡張機器２００に接続するために用いられ、複数の第１アンテナ１１０、無線通信モジュール１２０、複数のポート１３０、ＷｉＦｉユニット１４０、放熱モジュール１５０、シャーシ１６０、電池１７０、及び複数のアセンブリを含む。
（【００１１】以降は省略されています）
