公開番号2025076207
公報種別公開特許公報(A)
公開日2025-05-15
出願番号2023188039
出願日2023-11-01
発明の名称通信装置、通信方法、及びプログラム
出願人キヤノン株式会社
代理人個人,個人,個人,個人,個人
主分類H04W 28/16 20090101AFI20250508BHJP(電気通信技術)
要約【課題】複数のアクセスポイントが協調して端末へ無線フレームを送信するための設定を適切に実行することを目的の1つとする。
【解決手段】 IEEE802.11規格に準拠した通信を行う通信装置であって、第1のBasic Service Set(BSS)を構築する構築手段と、第1の他の通信装置と協調して第2の他の通信装置へ無線フレームを送信する手段と、を有し、前記第1の他の通信装置と協調して前記第2の他の通信装置へ前記無線フレームを送信する場合に、前記無線フレームのBSS colorフィールドに、前記前記第1のBSSにおけるBSS colorの値および前記第2の他の通信装置の構築する第2のBSSにおけるBSS colorの値とは異なる値が設定されること特徴とする。

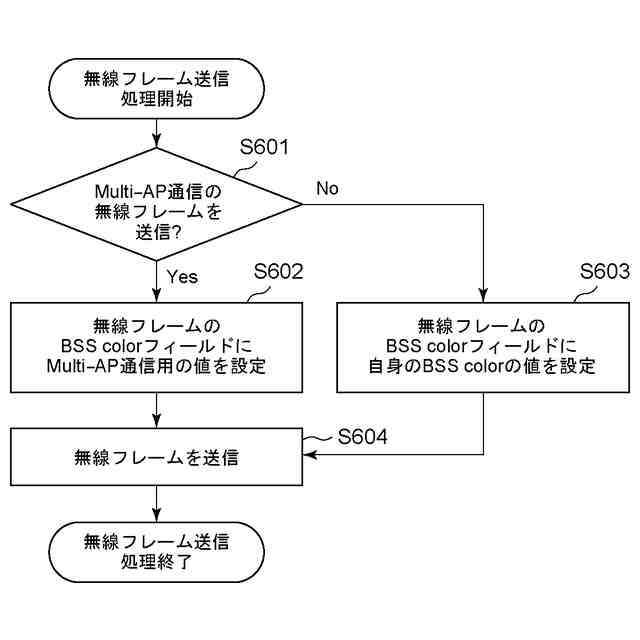

【選択図】図6
特許請求の範囲【請求項１】
ＩＥＥＥ８０２．１１規格に準拠した通信を行う通信装置であって、
第１のＢａｓｉｃＳｅｒｖｉｃｅＳｅｔ（ＢＳＳ）を構築する構築手段と、
第１の他の通信装置と協調して第２の他の通信装置へ無線フレームを送信する送信手段と、を有し、

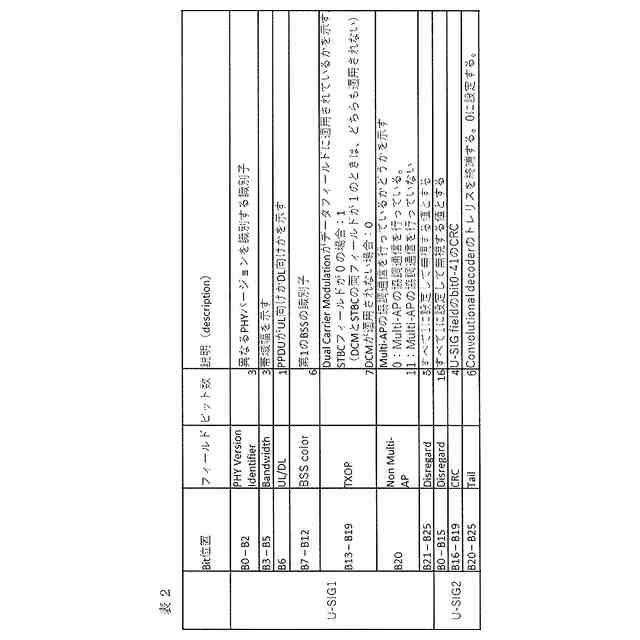

前記第１の他の通信装置と協調して前記第２の他の通信装置へ前記無線フレームを送信する場合に、前記無線フレームのＢＳＳｃｏｌｏｒフィールドに、前記第１のＢＳＳにおけるＢＳＳｃｏｌｏｒの値および前記第２の他の通信装置の構築する第２のＢＳＳにおけるＢＳＳｃｏｌｏｒの値とは異なる値が設定されることを特徴とする通信装置。
続きを表示（約 1,100 文字）【請求項２】
前記無線フレームのＢＳＳｃｏｌｏｒフィールドに設定する前記値を前記第１の他の通信装置に通知する通知手段と、を有することを特徴とする請求項１に記載の通信装置。
【請求項３】

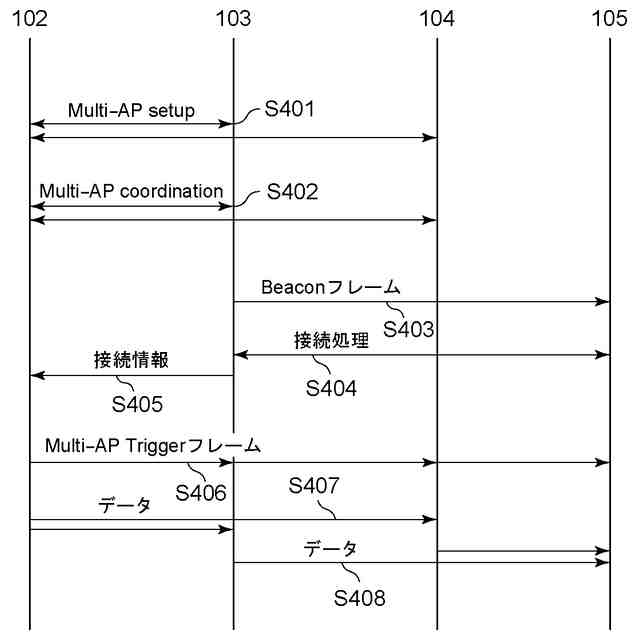

前記通知手段による通知はＴｒｉｇｇｅｒｆｒａｍｅフレームを用いて行われることを特徴とする請求項２に記載の通信装置。
【請求項４】
前記Ｔｒｉｇｇｅｒｆｒａｍｅフレームには前記無線フレームを受信するまでの処理時間に関するＰａｄｄｉｎｇ情報を含むことを特徴とする請求項３に記載の通信装置。
【請求項５】
前記無線フレームのＢＳＳｃｏｌｏｒフィールドに設定する前記値を前記第１の他の通信装置から取得する取得手段と、を有することを特徴とする請求項１に記載の通信装置。
【請求項６】
前記取得手段による取得はＴｒｉｇｇｅｒｆｒａｍｅフレームを用いて行われることを特徴とする請求項５に記載の通信装置。
【請求項７】
前記Ｔｒｉｇｇｅｒｆｒａｍｅフレームには前記無線フレームを送受信するまでの処理時間に関するＰａｄｄｉｎｇ情報を含むことを特徴とする請求項６に記載の通信装置。
【請求項８】
前記無線フレームのＢＳＳｃｏｌｏｒフィールドに設定する前記値を前記第２の他の通信装置に通知する通知手段と、を有することを特徴とする請求項１に記載の通信装置。
【請求項９】
前記通知手段による通知はＢｅａｃｏｎフレーム、ＡｓｓｏｃｉａｔｉｏｎＲｅｓｐｏｎｓｅフレーム、ＰｒｏｂｅＲｅｓｐｏｎｓｅフレーム、Ｔｒｉｇｇｅｒフレームのうちの少なくとも１つを用いて行われることを特徴とする請求項８に記載の通信装置。
【請求項１０】
ＩＥＥＥ８０２．１１規格に準拠した通信を行う通信装置であって、
第１のＢａｓｉｃＳｅｒｖｉｃｅＳｅｔ（ＢＳＳ）を構築する構築手段と、
第１の他の通信装置と協調して第２の他の通信装置へ無線フレームを送信する送信手段と、を有し、

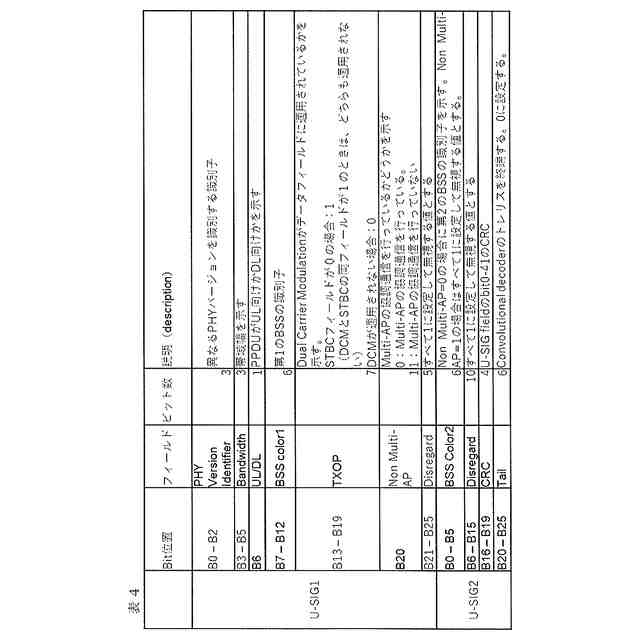

前記第１の他の通信装置と協調して前記第２の他の通信装置へ前記無線フレームを送信する場合に、前記無線フレームの第１のＢＳＳｃｏｌｏｒフィールドに、前記第１のＢＳＳにおけるＢＳＳｃｏｌｏｒの値が設定され、前記無線フレームの第２のＢＳＳｃｏｌｏｒフィールドに、前記第２のＢＳＳにおけるＢＳＳｃｏｌｏｒの値が設定されることを特徴とする通信装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、無線ＬＡＮにおける通信制御技術に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
近年、通信されるデータ量の増加に伴い、無線ＬＡＮ（ＬｏｃａｌＡｒｅａＮｅｔｗｏｒｋ）等の通信技術の開発が進められている。無線ＬＡＮの主要な通信規格として、ＩＥＥＥ（ＩｎｓｔｉｔｕｔｅｏｆＥｌｅｃｔｒｉｃａｌａｎｄＥｌｅｃｔｒｏｎｉｃｓＥｎｇｉｎｅｅｒｓ）８０２．１１規格シリーズが知られている。ＩＥＥＥ８０２．１１規格シリーズには、ＩＥＥＥ８０２．１１ａ／ｂ／ｇ／ｎ／ａｃ／ａｘ／ｂｅ等の規格が含まれる（特許文献１）。
【０００３】
例えばＩＥＥＥ８０２．１１ｂｅ規格では、１台のＡＰ（ＡｃｃｅｓｓＰｏｉｎｔ）が異なる複数の周波数チャネルを介して１台のＳＴＡ（Ｓｔａｔｉｏｎ）と複数のリンクを確立し、並行して通信を行うＭｕｌｔｉ－Ｌｉｎｋ通信が検討されている。なお、二つ以上のリンクは同一周波数バンド（２．４ＧＨｚ帯、３．６ＧＨｚ帯、４．９及び５ＧＨｚ帯、及び６ＧＨｚ帯のいずれか）から二つ以上を選択しても良いし、異なる周波数バンドからそれぞれ選択しても良い。Ｍｕｌｔｉ－Ｌｉｎｋに対応したＡＰやＳＴＡのことをＡＰＭＬＤ（Ｍｕｌｔｉ－ＬｉｎｋＤｅｖｉｃｅ）やＳＴＡＭＬＤと呼ぶ。
【０００４】
また、ＩＥＥＥ８０２．１１ｂｅ規格の後継規格であるＩＥＥＥ８０２．１１ｂｎ規格ではＭｕｌｔｉＡＰ通信を用いてユーザビリティを向上させるための手法が検討されている。
【０００５】
例えば、複数の送信および受信アンテナを同時刻、同チャンネルで使用するＭＩＭＯ（ｍｕｌｔｉ－ｕｓｅｒｍｕｌｔｉ－ｏｕｔｐｕｔ）と呼ばれる技術を基礎とした分散ＭＩＭＯ技術が挙げられる。分散ＭＩＭＯでは、複数のＡＰと複数のＳＴＡが存在している環境において、ＡＰ間でグループを形成して通信状態や各ＡＰの状態についての情報を共有し、同じタイミングで複数のＡＰから並行してＳＴＡにデータが送られる。複数のＡＰが協調送信（ＪｏｉｎｔＴｒａｎｓｍｉｓｓｉｏｎ）をすることで単一ＡＰの場合と比べて空間ストリーム数を増やすことができるため、スループットの向上が期待される。
【０００６】
また他の例として、協調ビームフォーミングと呼ばれる技術が挙げられる。ＡＰがＢＳＳ（ＢａｓｉｃＳｅｒｖｉｃｅＳｅｔ）中にあるＳＴＡにデータ送信する際に、そのデータを送信したいＳＴＡ方向のアンテナゲインが大きく、かつ他ＡＰのＢＳＳ中にあるＳＴＡ方向のアンテナゲインが低くなるアンテナパターンを用いる。複数ＡＰ間で、ＳＴＡの位置など環境情報に基づいてアンテナパターンの設定、送信電力の調整、スケジューリングを行うことで、ＢＳＳ間の干渉を低減することができる。
【０００７】
また他の例として、複数のＡＰが時分割により別々のタイミングでＳＴＡへデータを送信することで、時間ダイバーシチ、空間ダイバーシチの効果によりＳＴＡにおける受信品質を向上させる技術が挙げられる。
【０００８】

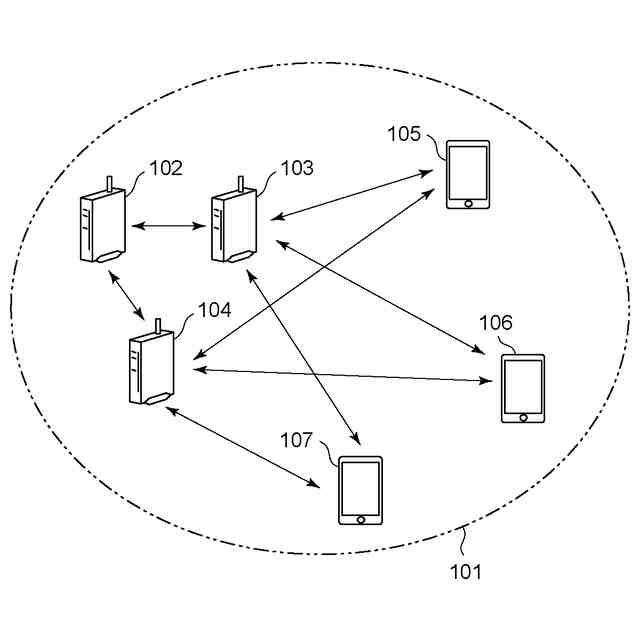

このような複数のＡＰがグループを形成して協調動作する通信技術はＭｕｌｔｉ－ＡＰ通信と呼ばれ、ＡＰは、全てのＡＰを管理する１台のＣｏｏｒｄｉｎａｔｏｒＡＰと、ＣｏｏｒｄｉｎａｔｏｒＡＰの管理下で動作するＣｏｏｒｄｉｎａｔｅｄＡＰとに分類される。
【先行技術文献】
【特許文献】
【０００９】
特開２０１８－５０１３３号公報
【発明の概要】
【発明が解決しようとする課題】
【００１０】

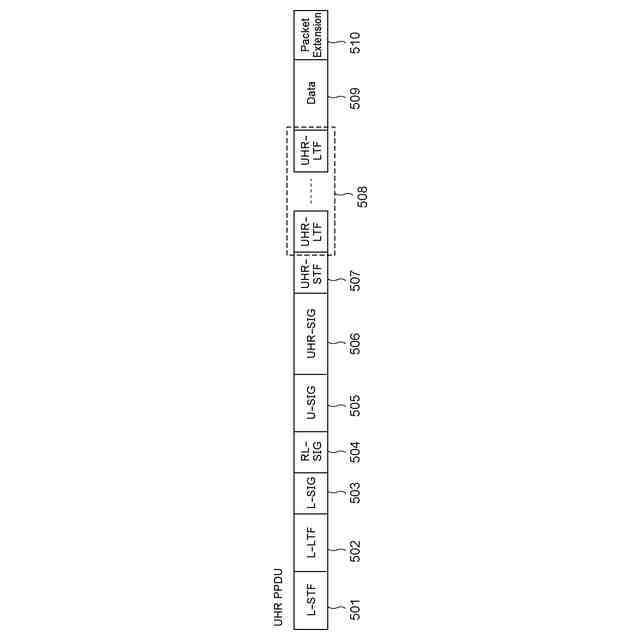

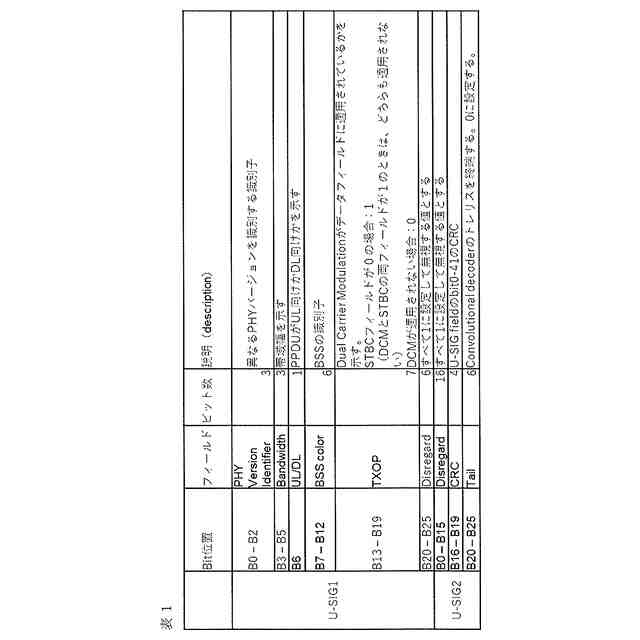

ＩＥＥＥ８０２．１１ａｘ以降の規格においては、ＢＳＳｃｏｌｏｒというＢＳＳを識別する情報を用いることが規定されている。ＡＰであれば自身が形成するＢＳＳのＢＳＳｃｏｌｏｒの値を無線フレームのＰＨＹプリアンブルのＢＳＳｃｏｌｏｒフィールドに設定して送信する。またＳＴＡであれば自身が接続しているＡＰのＢＳＳｃｏｌｏｒの値を無線フレームのＰＨＹプリアンブルのＢＳＳｃｏｌｏｒフィールドに設定して送信する。ＳＴＡは、自身が接続しているＡＰのＢＳＳｃｏｌｏｒの値と同じ値がＢＳＳｃｏｌｏｒフィールドに設定されている無線フレームを受信した場合、その無線フレームをＩｎｔｒａ－ＢＳＳのフレームとして取り扱い処理するが、そうでない場合には無線フレームを破棄していた。一方、ＩＥＥＥ８０２．１１ｂｎでは、上述のようにＭｕｌｔｉ－ＡＰ通信を用いる場合に無線フレームのＢＳＳｃｏｌｏｒをどのように設定すべきかが明確になっていない。
（【００１１】以降は省略されています）
