公開番号2025078811
公報種別公開特許公報(A)
公開日2025-05-20
出願番号2025036082,2021205884
出願日2025-03-07,2021-12-20
発明の名称現像装置及び画像形成装置
出願人キヤノン株式会社
代理人弁理士法人近島国際特許事務所
主分類G03G 15/08 20060101AFI20250513BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】トナーの補給性を向上させた現像装置及び画像形成装置を提供する。
【解決手段】現像装置は、第1方向に延びる回転軸線を中心に回転可能な現像ローラと、収容部を有する枠体であって、第1枠体端部及び第2枠体端部と、第1枠体端部に設けられる貫通孔及び補給口と、を有する枠体と、枠体の貫通孔を覆う第1面を有し、収容部の外面に取り付けられるフィルタと、シートと、シートとフィルタの第1面とは反対側の第2面との間に隙間を形成するように設けられたスペーサであって、第1スペーサ部及び第2スペーサ部と、第3スペーサ部と、を有するスペーサと、を備える。第1スペーサ部、第2スペーサ部及び第3スペーサ部によって囲まれた領域は、第1方向と第2方向の双方と直交する第3方向に見たときに、枠体の貫通孔と重なる。
【選択図】図12
特許請求の範囲【請求項１】
現像装置であって、
第１方向に延びる回転軸線を中心に回転可能な現像ローラと、
前記現像ローラに担持されるトナーを収容する収容部を有する枠体であって、前記第１方向において互いに反対側に設けられる第１枠体端部及び第２枠体端部と、前記第１枠体端部に設けられ、前記収容部と前記収容部の外部とを連通させる貫通孔と、前記第１枠体端部に設けられ、前記現像装置の外部から前記収容部に補給されるトナーが通過する補給口と、を有する枠体と、
前記枠体の前記貫通孔を覆う第１面を有し、前記収容部の外面に取り付けられるフィルタと、
シートと、
前記シートと、前記フィルタの前記第１面とは反対側の第２面と、の間に隙間を形成するように設けられたスペーサであって、前記第１方向に延び、前記第１方向に直交する第２方向において間隔を空けて整列する第１スペーサ部及び第２スペーサ部と、前記第１スペーサ部と前記第２スペーサ部とを接続するように前記第２方向に延びる第３スペーサ部と、を有するスペーサと、を備え、
前記スペーサには、前記第１方向に関して前記第２枠体端部から前記第１枠体端部に向かう方向における前記スペーサの第１端部にそれぞれ設けられた、前記第１スペーサ部の端部と、前記第２スペーサ部の端部と、の間に開口部が設けられ、
前記スペーサの前記第３スペーサ部は、前記第１方向に関して前記スペーサの前記第１端部とは反対の第２端部において前記第１スペーサ部及び前記第２スペーサ部に接続され、
前記第１スペーサ部、前記第２スペーサ部及び前記第３スペーサ部によって囲まれた領域は、前記第１方向と前記第２方向の双方と直交する第３方向に見たときに、前記枠体の前記貫通孔と重なる、
ことを特徴とする現像装置。
続きを表示（約 1,800 文字）【請求項２】
前記シートは、第１シートであり、
前記貫通孔に対向するように前記収容部の内面に取り付けられた第２シートを更に備える、
ことを特徴とする請求項１に記載の現像装置。
【請求項３】
前記シートは、ポリエチレンテレフタレート又はポリオレフィンから形成されている、
ことを特徴とする請求項１又は２に記載の現像装置。
【請求項４】
前記シートの通気度は、２～８０（ｃｃ／ｃｍ
２
・ｓｅｃ）である、
ことを特徴とする請求項１乃至３のいずれか１項に記載の現像装置。
【請求項５】
前記スペーサは、前記フィルタと、前記シートと、に接着している、
ことを特徴とする請求項１乃至４のいずれか１項に記載の現像装置。
【請求項６】
前記貫通孔は、前記現像装置が画像形成装置の装置本体内で使用されている際の所定の向きに方向付けられた場合に、上方を向き且つ傾斜した前記枠体の面に設けられている、
ことを特徴とする請求項１乃至５のいずれか１項に記載の現像装置。
【請求項７】
前記補給口は、前記現像装置が画像形成装置の装置本体内で使用されている際の所定の向きに方向付けられた場合に、前記貫通孔の上方に設けられている、
ことを特徴とする請求項１乃至６のいずれか１項に記載の現像装置。
【請求項８】
感光ドラムと、現像装置と、を備え、
前記現像装置は、
第１方向に延びる回転軸線を中心に回転可能であり、前記感光ドラムにトナーを供給する現像ローラと、
前記現像ローラに担持されるトナーを収容する収容部を有する枠体であって、前記第１方向において互いに反対側に設けられる第１枠体端部及び第２枠体端部と、前記第１枠体端部に設けられ、前記収容部と前記収容部の外部とを連通させる貫通孔と、前記第１枠体端部に設けられ、前記現像装置の外部から前記収容部に補給されるトナーが通過する補給口と、を有する枠体と、
前記枠体の前記貫通孔を覆う第１面を有し、前記収容部の外面に取り付けられるフィルタと、
シートと、
前記シートと、前記フィルタの前記第１面とは反対側の第２面と、の間に隙間を形成するように設けられたスペーサであって、前記第１方向に延び、前記第１方向に直交する第２方向において間隔を空けて整列する第１スペーサ部及び第２スペーサ部と、前記第１スペーサ部と前記第２スペーサ部とを接続するように前記第２方向に延びる第３スペーサ部と、を有するスペーサと、を有し、
前記スペーサには、前記第１方向に関して前記第２枠体端部から前記第１枠体端部に向かう方向における前記スペーサの第１端部にそれぞれ設けられた、前記第１スペーサ部の端部と、前記第２スペーサ部の端部と、の間に開口部が設けられ、
前記スペーサの前記第３スペーサ部は、前記第１方向に関して前記スペーサの前記第１端部とは反対の第２端部において前記第１スペーサ部及び前記第２スペーサ部に接続され、
前記第１スペーサ部、前記第２スペーサ部及び前記第３スペーサ部によって囲まれた領域は、前記第１方向と前記第２方向の双方と直交する第３方向に見たときに、前記枠体の前記貫通孔と重なる、
ことを特徴とする画像形成装置。
【請求項９】
前記感光ドラムに光を照射可能なスキャナと、
前記第１方向に整列する第１側板及び第２側板と、を更に備え、
前記感光ドラム、前記現像装置及び前記スキャナは、前記第１方向において前記第１側板と前記第２側板との間に設けられ、
前記枠体の前記貫通孔及び前記シートは、前記第１方向において前記第２側板よりも前記第１側板の近くに設けられ、
前記スペーサの前記開口部の方が、前記スキャナよりも前記第１側板に近い位置に設けられている、
ことを特徴とする請求項８に記載の画像形成装置。
【請求項１０】
前記シートは、第１シートであり、
前記現像装置は、前記枠体の前記貫通孔に対向するように前記収容部の内面に取り付けられた第２シートを有する、
ことを特徴とする請求項８又は９に記載の画像形成装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、トナーを収容する現像装置及びこれを備える画像形成装置に関する。
続きを表示（約 3,000 文字）【背景技術】
【０００２】
一般に、電子写真方式の画像形成装置は、感光ドラムの表面に形成したトナー像を、転写媒体としての転写材に転写することで、画像を形成する。そして、トナーの補給方式は、例えばプロセスカートリッジ方式やトナー補給方式が知られている。プロセスカートリッジ方式は、感光ドラムと現像容器をプロセスカートリッジとして一体化し、トナーが切れるとプロセスカートリッジを新品に交換する方式である。
【０００３】
一方、トナー補給方式は、トナーが切れると、新たにトナーを現像容器に補給する方式である。例えば、特許文献１には、現像容器に設けられた装着部に装着可能なトナーパックを用いて現像容器にトナーを補給する画像形成装置が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２１－２６２１８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１に記載のトナーパックは、ユーザによってトナーパックの袋体が押し潰されることでトナーが排出されるが、この時、トナーパックからはトナーと共にエアーが排出される。トナーパックから現像容器へエアーが排出されると、現像容器の内圧が上昇し、トナーの補給性が低下する場合がある。
【０００６】
そこで、本発明は、トナーの補給性を向上させた現像装置及び画像形成装置を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明は、現像装置であって、第１方向に延びる回転軸線を中心に回転可能な現像ローラと、前記現像ローラに担持されるトナーを収容する収容部を有する枠体であって、前記第１方向において互いに反対側に設けられる第１枠体端部及び第２枠体端部と、前記第１枠体端部に設けられ、前記収容部と前記収容部の外部とを連通させる貫通孔と、前記第１枠体端部に設けられ、前記現像装置の外部から前記収容部に補給されるトナーが通過する補給口と、を有する枠体と、前記枠体の前記貫通孔を覆う第１面を有し、前記収容部の外面に取り付けられるフィルタと、シートと、前記シートと、前記フィルタの前記第１面とは反対側の第２面と、の間に隙間を形成するように設けられたスペーサであって、前記第１方向に延び、前記第１方向に直交する第２方向において間隔を空けて整列する第１スペーサ部及び第２スペーサ部と、前記第１スペーサ部と前記第２スペーサ部とを接続するように前記第２方向に延びる第３スペーサ部と、を有するスペーサと、を備え、前記スペーサには、前記第１方向に関して前記第２枠体端部から前記第１枠体端部に向かう方向における前記スペーサの第１端部にそれぞれ設けられた、前記第１スペーサ部の端部と、前記第２スペーサ部の端部と、の間に開口部が設けられ、前記スペーサの前記第３スペーサ部は、前記第１方向に関して前記スペーサの前記第１端部とは反対の第２端部において前記第１スペーサ部及び前記第２スペーサ部に接続され、前記第１スペーサ部、前記第２スペーサ部及び前記第３スペーサ部によって囲まれた領域は、前記第１方向と前記第２方向の双方と直交する第３方向に見たときに、前記枠体の前記貫通孔と重なる、ことを特徴とする。
【０００８】
また、本発明は、画像形成装置であって、感光ドラムと、現像装置と、を備え、前記現像装置は、第１方向に延びる回転軸線を中心に回転可能であり、前記感光ドラムにトナーを供給する現像ローラと、前記現像ローラに担持されるトナーを収容する収容部を有する枠体であって、前記第１方向において互いに反対側に設けられる第１枠体端部及び第２枠体端部と、前記第１枠体端部に設けられ、前記収容部と前記収容部の外部とを連通させる貫通孔と、前記第１枠体端部に設けられ、前記現像装置の外部から前記収容部に補給されるトナーが通過する補給口と、を有する枠体と、前記枠体の前記貫通孔を覆う第１面を有し、前記収容部の外面に取り付けられるフィルタと、シートと、前記シートと、前記フィルタの前記第１面とは反対側の第２面と、の間に隙間を形成するように設けられたスペーサであって、前記第１方向に延び、前記第１方向に直交する第２方向において間隔を空けて整列する第１スペーサ部及び第２スペーサ部と、前記第１スペーサ部と前記第２スペーサ部とを接続するように前記第２方向に延びる第３スペーサ部と、を有するスペーサと、を有し、前記スペーサには、前記第１方向に関して前記第２枠体端部から前記第１枠体端部に向かう方向における前記スペーサの第１端部にそれぞれ設けられた、前記第１スペーサ部の端部と、前記第２スペーサ部の端部と、の間に開口部が設けられ、前記スペーサの前記第３スペーサ部は、前記第１方向に関して前記スペーサの前記第１端部とは反対の第２端部において前記第１スペーサ部及び前記第２スペーサ部に接続され、前記第１スペーサ部、前記第２スペーサ部及び前記第３スペーサ部によって囲まれた領域は、前記第１方向と前記第２方向の双方と直交する第３方向に見たときに、前記枠体の前記貫通孔と重なる、ことを特徴とする。
【発明の効果】
【０００９】
本発明によると、トナーの補給性を向上できる。
【図面の簡単な説明】
【００１０】

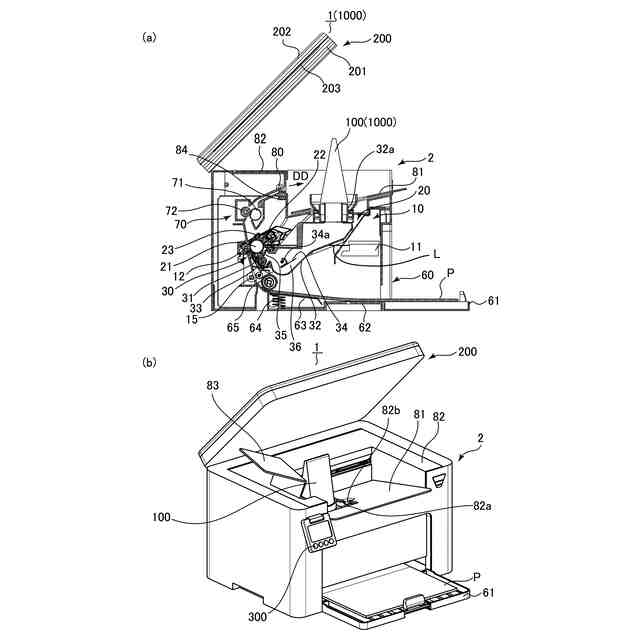

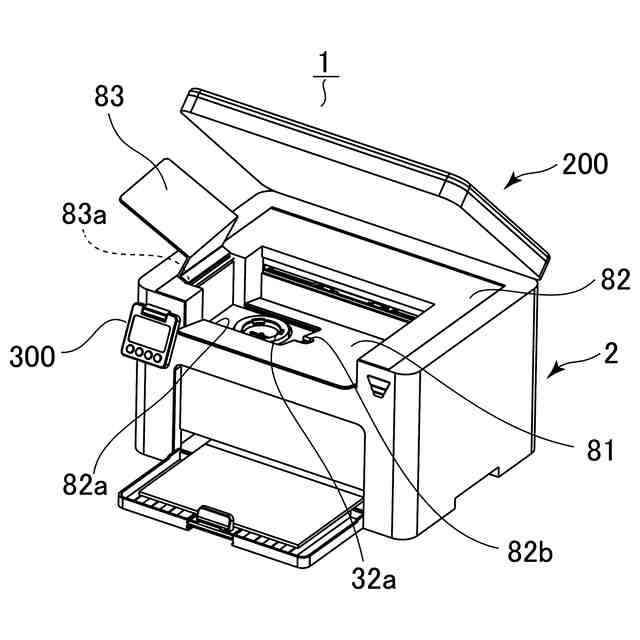

（ａ）は本実施の形態に係る画像形成装置を示す概略図、（ｂ）は画像形成装置を示す斜視図。
開閉部材及び補給口を示す斜視図。

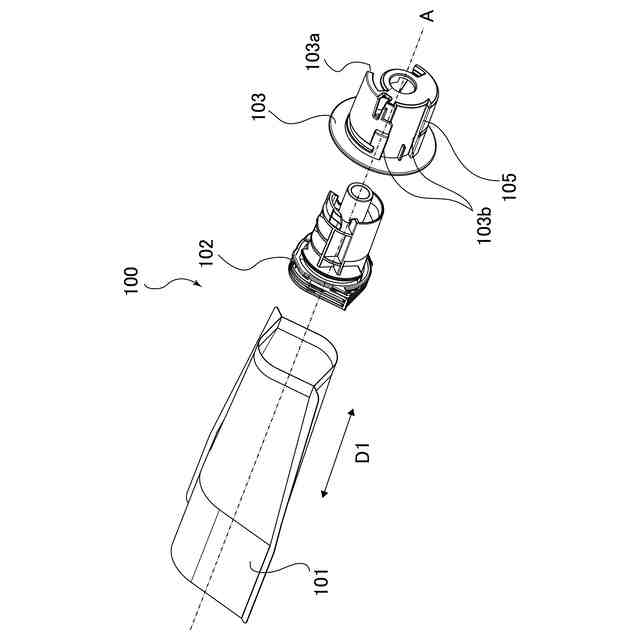

パック側シャッタが遮蔽位置にあるときのトナーパックを示す分解斜視図。

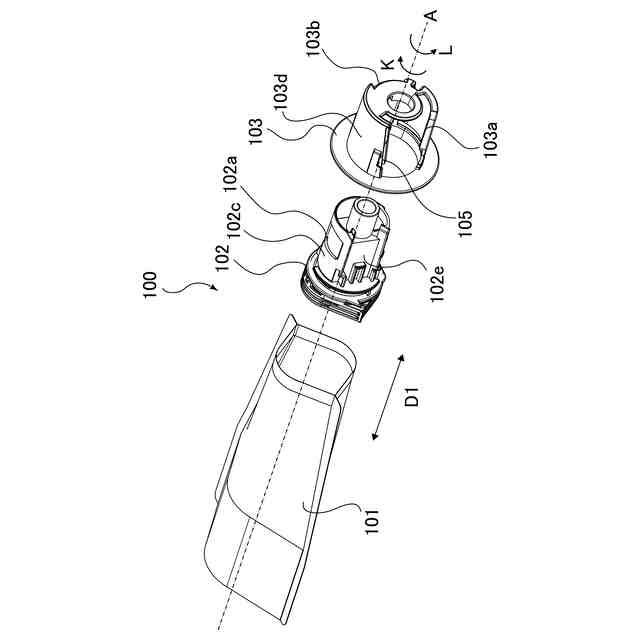

パック側シャッタが遮蔽位置にあるときのトナーパックを示す他の分解斜視図。

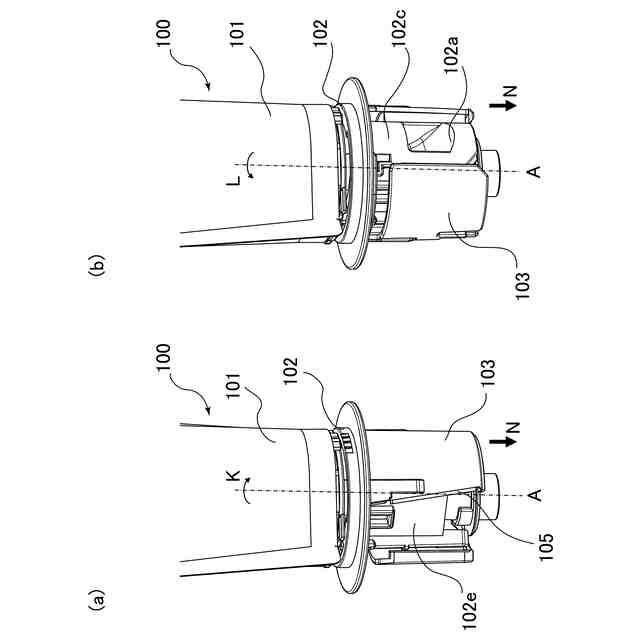

（ａ）はパック側シャッタが遮蔽位置にあるときのトナーパックを示す斜視図、（ｂ）はパック側シャッタが開放位置にあるときのトナーパックを示す斜視図。

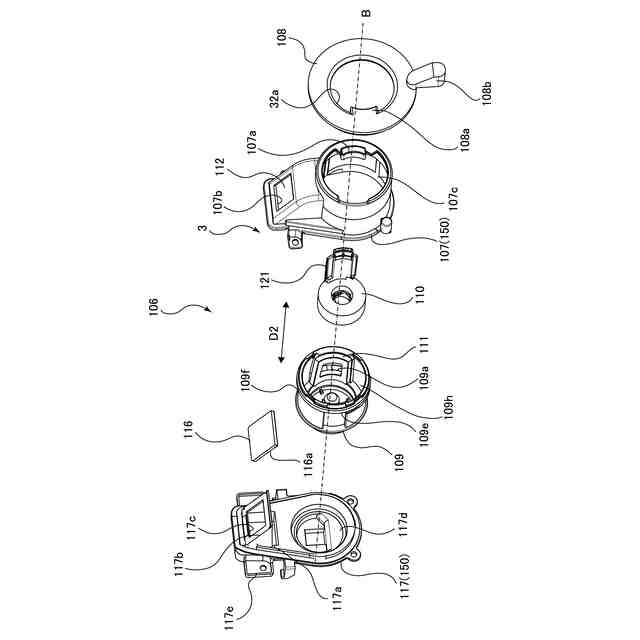

装着部を示す分解斜視図。

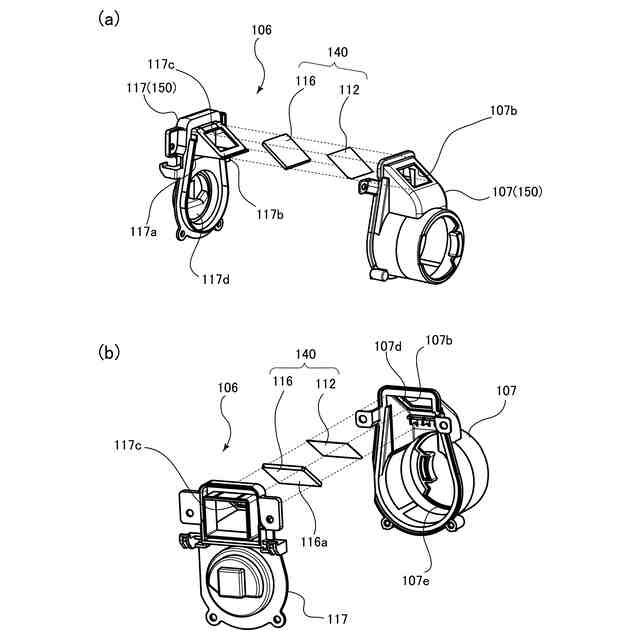

（ａ）は通気シート及び通気フィルタを示す分解斜視図、（ｂ）は通気シート及び通気フィルタを示す他の分解斜視図。

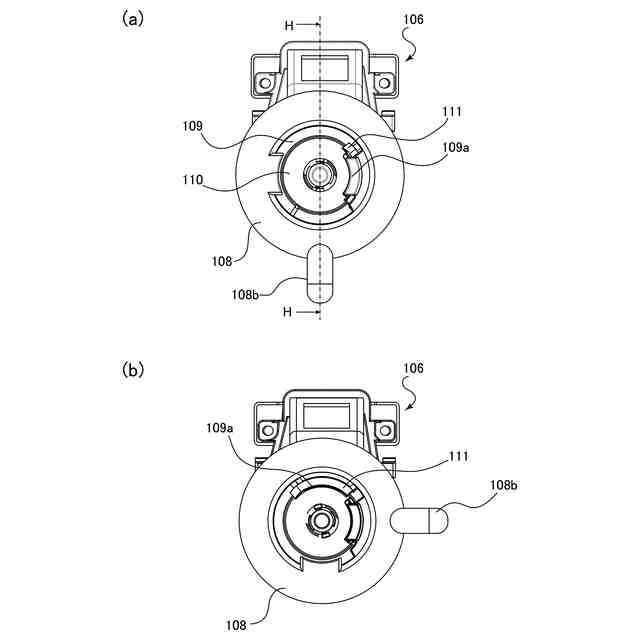

（ａ）は閉位置に位置する操作レバーを含む装着部を示す平面図、（ｂ）は開位置に位置する操作レバーを含む装着部を示す平面図。

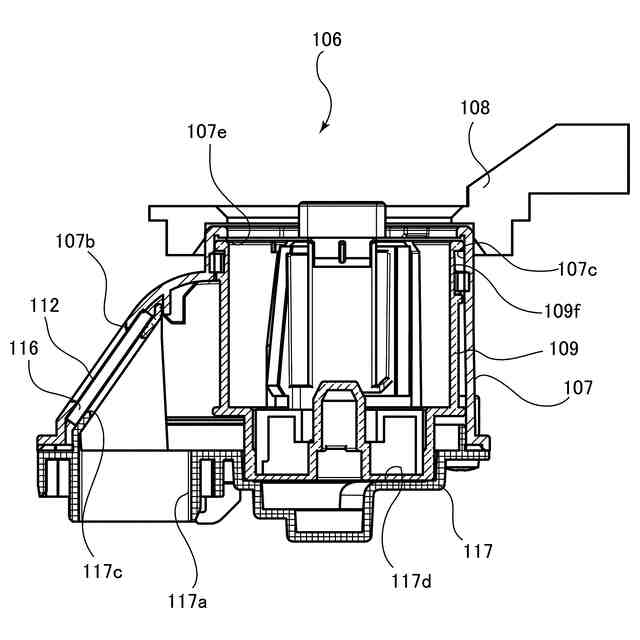

図８（ａ）のＨ－Ｈ断面を示す断面図。
（ａ）は装着部にトナーパックを装着する様子を示す斜視図、（ｂ）は装着部にトナーパックを装着する様子を示す他の斜視図。
（ａ）は操作レバーが閉位置に位置する際のトナーパック及び装着部を示す平面図、（ｂ）は操作レバーが開位置に位置する際のトナーパック及び装着部を示す平面図。

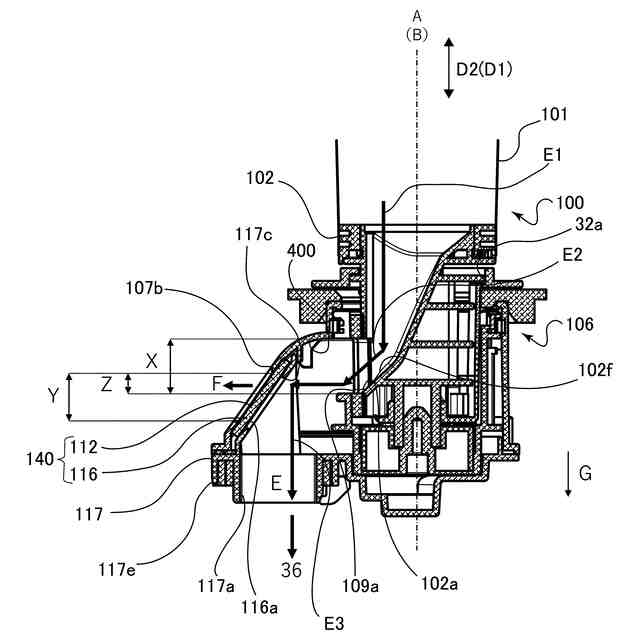

図１１（ｂ）のＪ－Ｊ断面を示す断面図。
流路Ｅの進路Ｅ２を図１２とは異なる形で記載した断面図。
通気シート及び通気フィルタを示す拡大断面図。
プロセスユニット及びトナーパックを示す断面図。
第２の実施の形態に係る装着部を示す分解斜視図。
装着部を示す断面図。
装着部を示す平面図。
フィルタ部を示す断面図。
フィルタ部の周辺の構成を説明するための模式図。
【発明を実施するための形態】
（【００１１】以降は省略されています）
