公開番号2025079248
公報種別公開特許公報(A)
公開日2025-05-21
出願番号2023191826
出願日2023-11-09
発明の名称スピーカ装置
出願人株式会社イトーキ
代理人弁理士法人 HARAKENZO WORLD PATENT & TRADEMARK
主分類H04R 1/34 20060101AFI20250514BHJP(電気通信技術)
要約【課題】快適なオンライン会議を提供できるスピーカ装置を提供する。
【解決手段】スピーカ装置(1)は、オンライン会議の音声を出力するオンライン会議用スピーカ(11)と、前記オンライン会議用スピーカの上方に配置され、該オンライン会議用スピーカから出力された音を下方に向けて反射させる第1反射面(121)を有する第1音反射部材(12)と、前記オンライン会議用スピーカを吊り下げて支持する支持部(15)と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
オンライン会議に用いられるスピーカ装置であって、
オンライン会議の音声を出力するオンライン会議用スピーカと、
前記オンライン会議用スピーカの上方に配置され、該オンライン会議用スピーカから出力された音を下方に向けて反射させる第１反射面を有する第１音反射部材と、
前記オンライン会議用スピーカを吊り下げて支持する支持部と、を備える、スピーカ装置。
続きを表示（約 800 文字）【請求項２】
前記オンライン会議用スピーカは指向性を有しており、該指向性の中心軸が前記第１反射面と交わっている、請求項１に記載のスピーカ装置。
【請求項３】
サウンドマスキング音を出力するためのサウンドマスキング用スピーカをさらに備え、
前記サウンドマスキング用スピーカは、前記第１音反射部材の上方に設けられる、請求項１に記載のスピーカ装置。
【請求項４】
前記サウンドマスキング用スピーカは指向性を有しており、該指向性の中心軸が前記第１音反射部材と交わっている、請求項３に記載のスピーカ装置。
【請求項５】
前記第１音反射部材は、前記サウンドマスキング用スピーカから出力された音を、前記第１反射面による音の反射方向とは異なる方向に反射させる第２反射面をさらに有する、請求項３に記載のスピーカ装置。
【請求項６】
前記第１音反射部材は、前記サウンドマスキング用スピーカから出力された音を前記第２反射面によって上方に向けて反射させる、請求項５に記載のスピーカ装置。
【請求項７】
前記第１音反射部材の上方に配置される第２音反射部材をさらに備え、
前記第２音反射部材は、サウンドマスキング用スピーカから出力された音を下方に向けて反射させる第３反射面を有する、請求項３に記載のスピーカ装置。
【請求項８】
前記支持部は、屋内空間の天井部に固定される、請求項１に記載のスピーカ装置。
【請求項９】
利用者の音声を入力するためのマイクをさらに備え、
前記マイクは、前記第１音反射部材の下方に配置される、請求項１に記載のスピーカ装置。
【請求項１０】
光源を含む照明部をさらに備える、請求項１に記載のスピーカ装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、スピーカ装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
オフィスや学校等の共有空間においてミーティングブースを構築するための技術として、例えば、特許文献１が存在する。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－１０１０７４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
近年のオンライン会議の急激な普及から、上述のようなミーティングブースのみならず、共有空間にオンライン会議を行うためのシステムを構築することが求められている。しかしながら、共有空間に当該システムを構築すると、オンライン会議中のスピーカから出力される会話音声が周囲に漏れてしまうといった問題がある。このような会話音声の漏れは、オンライン会議の参加者ではない周囲の人の会話を妨害してしまう恐れがある。また、オンライン会議の内容の秘匿性を損なわせる恐れもある。
【０００５】
本発明の一態様は、上記の問題点を鑑みてなされたものであり、その目的は、快適なオンライン会議を提供できるスピーカ装置を提供することにある。
【課題を解決するための手段】
【０００６】
上記の課題を解決するために、本発明の一態様に係るスピーカ装置は、オンライン会議に用いられるスピーカ装置であって、オンライン会議の音声を出力するオンライン会議用スピーカと、前記オンライン会議用スピーカの上方に配置され、該オンライン会議用スピーカから出力された音を下方に向けて反射させる第１反射面を有する第１音反射部材と、前記オンライン会議用スピーカを吊り下げて支持する支持部と、を備える。
【発明の効果】
【０００７】
本発明の一態様によれば、快適なオンライン会議を提供できる。
【図面の簡単な説明】
【０００８】

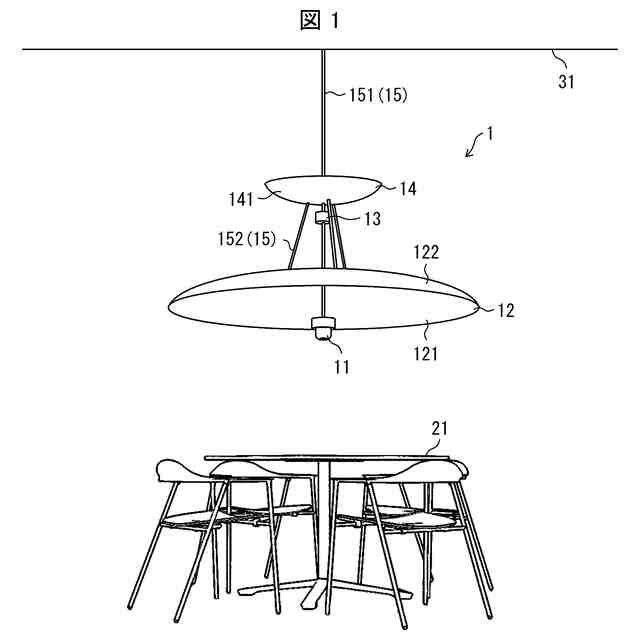

本発明の一実施形態におけるスピーカ装置の全体構成を示す斜視図である。

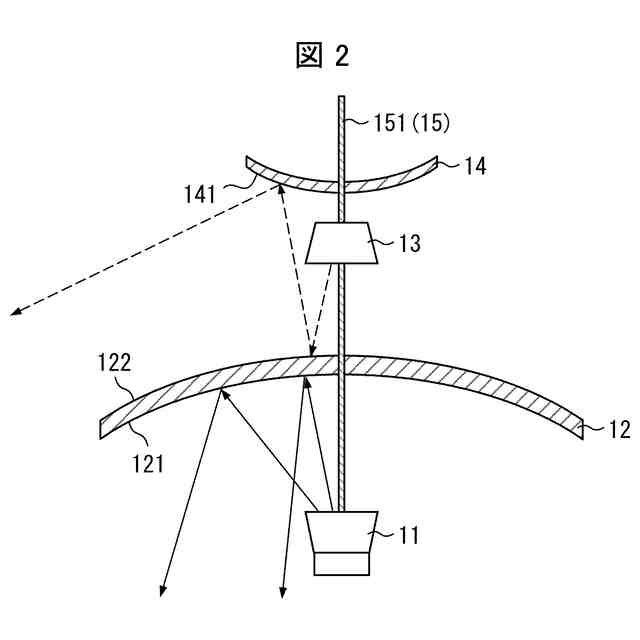

上記スピーカ装置のオンライン会議用スピーカおよびサウンドマスキング用スピーカから出力される音の進行方向を示す図である。

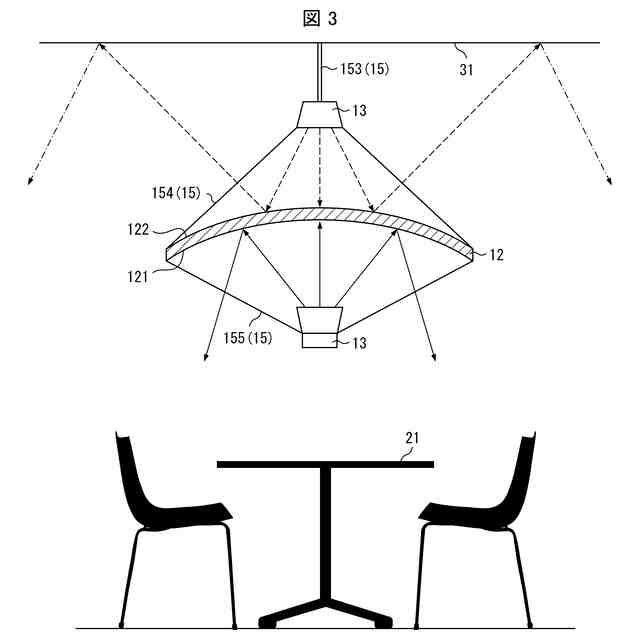

本発明の一変形例におけるスピーカ装置の全体構成を示す断面図である。

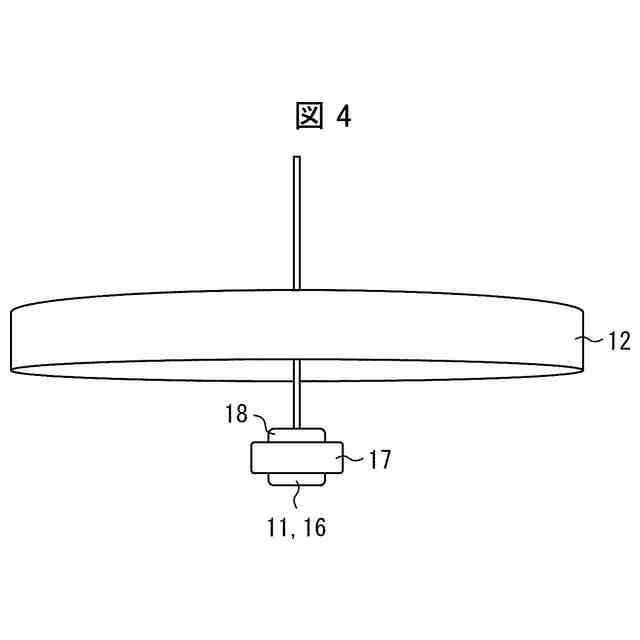

本発明の他の変形例におけるスピーカ装置の全体構成を示す斜視図である。

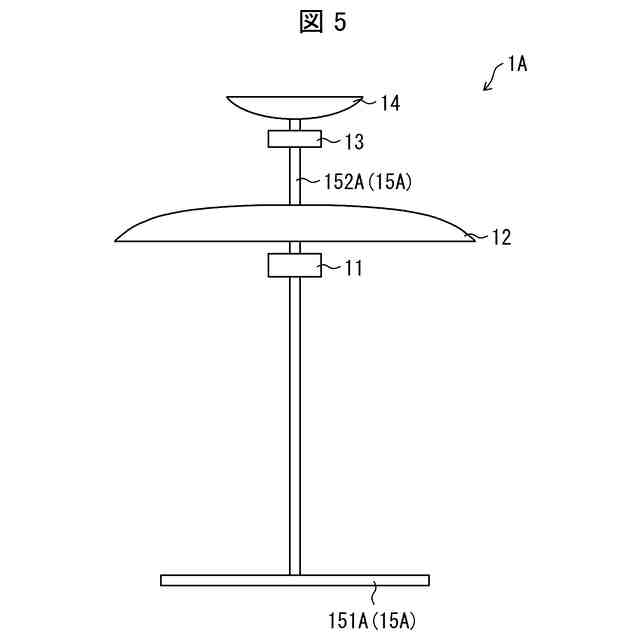

本発明の他の実施形態におけるスピーカ装置の全体構成を示す側面図である。
【発明を実施するための形態】
【０００９】
＜用語の定義＞
本明細書において、「共有空間」の用語は、複数の人によって共有される空間の意味で用いる。共有空間は、オンライン会議に用いられるスピーカ装置を設置することが想定される空間であればよく、具体的に特に限定されない。共有空間の一例として、オフィス空間、店舗内空間、施設内空間、住空間、複数の住戸が共用するコモンスペース等が挙げられる。店舗および施設は特に限定されず、店舗としては例えばカフェ、レストラン等が挙げられ、施設としては例えば学校等が挙げられる。共有空間は、屋内空間であってよく、屋外空間であってもよい。共有空間は、オープンスペースであってよい。オープンスペースとは、オフィス空間等に関して一般的に用いられる用語であり、会議室等の閉鎖空間とは異なる空間であると言える。
【００１０】
また、「音源が指向性を有する」とは、音源から見た方向によって音の伝わり方が異なることを言う。「音源の指向性の中心軸」とは、音源が指向性を有する場合、音源から出力される音波の強度が最も強い方向（主方向）を示す軸のことを言う。
（【００１１】以降は省略されています）
