発明の名称電源装置
出願人株式会社コルグ
代理人個人,個人,個人
主分類H03H 7/06 20060101AFI20250519BHJP(基本電子回路)
要約【課題】デジタルデバイスとUSB接続されるアナログオーディオデバイスの音質を改善する電源装置を提供する。
【解決手段】デジタルデバイスとUSB接続されてデジタルデバイスからデジタルデータを受信するアナログオーディオデバイスに電源を供給する電源装置であって、デジタルデバイスのGNDとアナログオーディオデバイスのGNDの間に直列に接続され、デジタルデバイスのGNDとアナログオーディオデバイスのGNDの電位差を所定の値以下とする抵抗値を有する第1の抵抗および第2の抵抗と、第2の抵抗に並列に接続されたコンデンサであって、第1の抵抗とコンデンサからなるRC回路が所定のカットオフ周波数の条件を満たす容量であるコンデンサを含む。

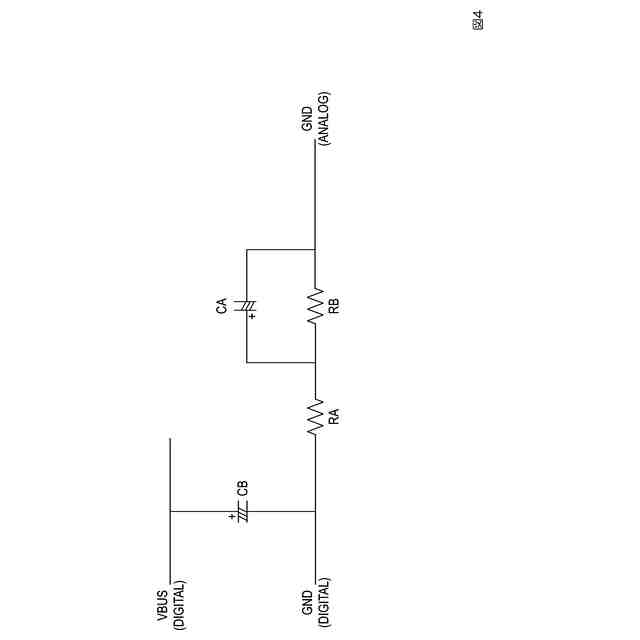

【選択図】図4
特許請求の範囲【請求項１】
デジタルデバイスとＵＳＢ接続されて前記デジタルデバイスからデジタルデータを受信するアナログオーディオデバイスに電源を供給する電源装置であって、
前記デジタルデバイスのＧＮＤと前記アナログオーディオデバイスのＧＮＤの間に直列に接続され、前記デジタルデバイスのＧＮＤと前記アナログオーディオデバイスのＧＮＤの電位差を所定の値以下とする抵抗値を有する第１の抵抗および第２の抵抗と、
第２の抵抗に並列に接続されたコンデンサであって、前記第１の抵抗と前記コンデンサからなるＲＣ回路が所定のカットオフ周波数の条件を満たす容量であるコンデンサを含む
電源装置。
続きを表示（約 510 文字）【請求項２】
請求項１に記載の電源装置であって、
前記デジタルデバイスのＶＢＵＳと前記デジタルデバイスのＧＮＤの間に接続される第２のコンデンサを含む
電源装置。
【請求項３】
請求項１に記載の電源装置であって、

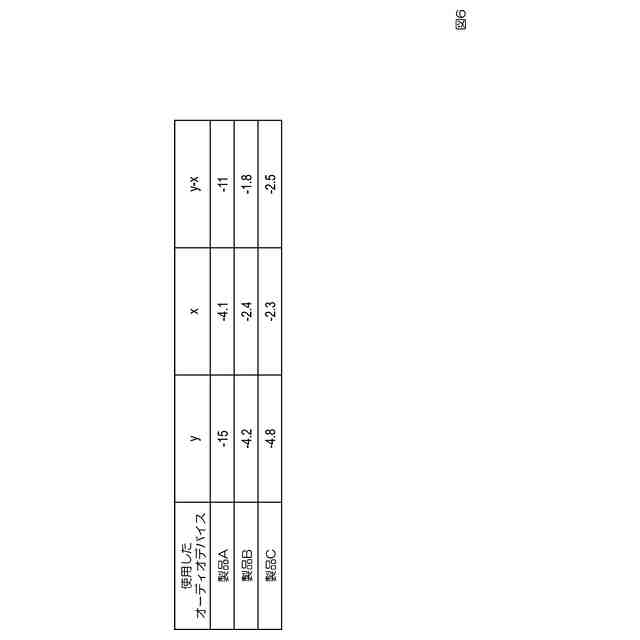

前記デジタルデバイスのＧＮＤと前記アナログオーディオデバイスのＧＮＤの電位差が５０［ｍＶ］以下である
電源装置。
【請求項４】
請求項１に記載の電源装置であって、
第１のコンデンサの容量は８，２００［μＦ］以上２２，０００［μＦ］以下である
電源装置。
【請求項５】
請求項１に記載の電源装置であって、
前記カットオフ周波数の条件は１０［Ｈｚ］以上２０［Ｈｚ］以下である
電源装置。
【請求項６】
請求項５に記載の電源装置であって、
前記カットオフ周波数の条件は１３［Ｈｚ］前後である
電源装置。
【請求項７】
請求項１に記載の電源装置であって、
第２の抵抗の抵抗値は４．７［Ω］以上１５［Ω］以下である
電源装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、デジタルデバイスとＵＳＢ接続されるアナログオーディオデバイスに電源を供給する電源装置に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】

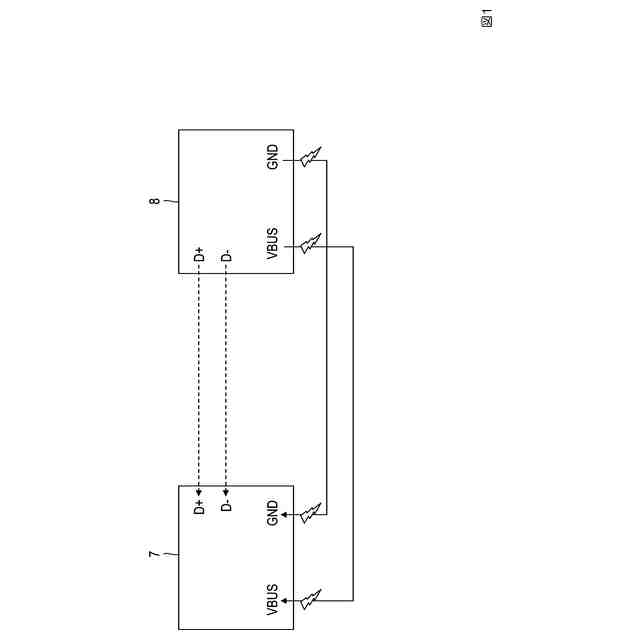

従来、図１に示すようにアナログ信号回路を持つアナログオーディオデバイス７であって、デジタルデバイス８とＵＳＢ接続されるものが知られている。デジタルデバイス８から電源を供給する際にＢＵＳＰＯＷＥＲを用いた場合、デジタルデバイス８側のノイズがアナログオーディオデバイス７側に回り込み、音質を劣化させることが知られている。
【０００３】
この問題の解決策として、アナログオーディオデバイス７にＶＢＵＳから電源を供給しないようにすることで、音質劣化を回避する方法が知られている（例えば非特許文献１）。
【０００４】

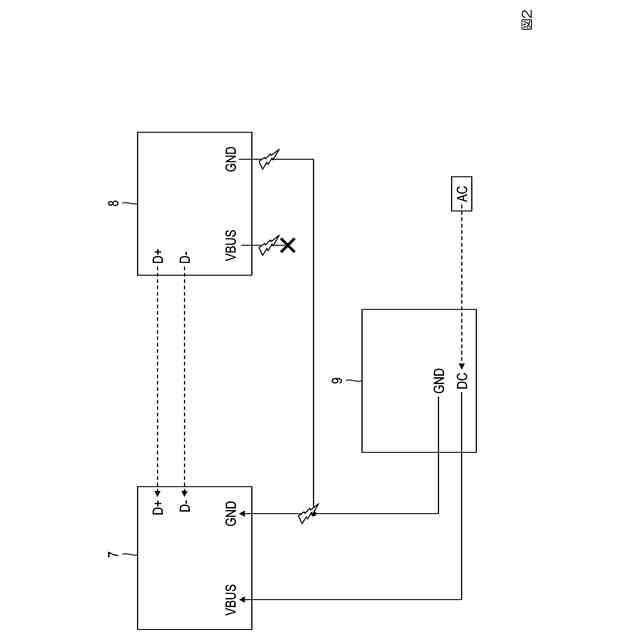

例えば、図２に示すようにアナログオーディオデバイス７側の電源を電源装置９から供給し、デジタルデバイス８側の電源と接続しないことにより、ある程度の音質改善がみられる。
【先行技術文献】
【非特許文献】
【０００５】
knos3、“写真と空と自転車と－PCから取り出していたUSBを別電源のUSBハブに差し替えてみる。”、［online］、［令和 5年 11月 1日検索］、インターネット〈 URL：https://knos3.exblog.jp/25183961/〉
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかし、同図に示すようにアナログ側とデジタル側のグランドラインが接続されている場合、ノイズがグランドラインから回り込み音質を悪化させるという課題がある。
【０００７】
そこで本開示では、デジタルデバイスとＵＳＢ接続されるアナログオーディオデバイスの音質を改善する電源装置を提供することを目的とする。
【課題を解決するための手段】
【０００８】

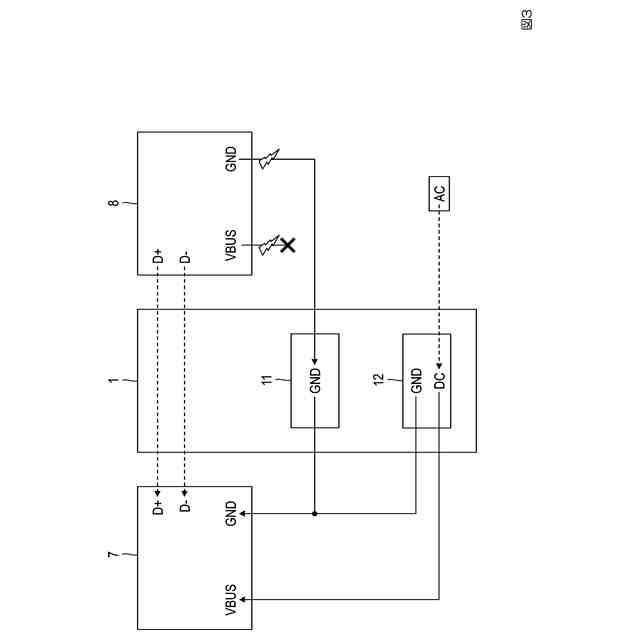

本開示の電源装置は、デジタルデバイスとＵＳＢ接続されてデジタルデバイスからデジタルデータを受信するアナログオーディオデバイスに電源を供給する装置であって、第１の抵抗と、第２の抵抗と、コンデンサを含む。
【０００９】

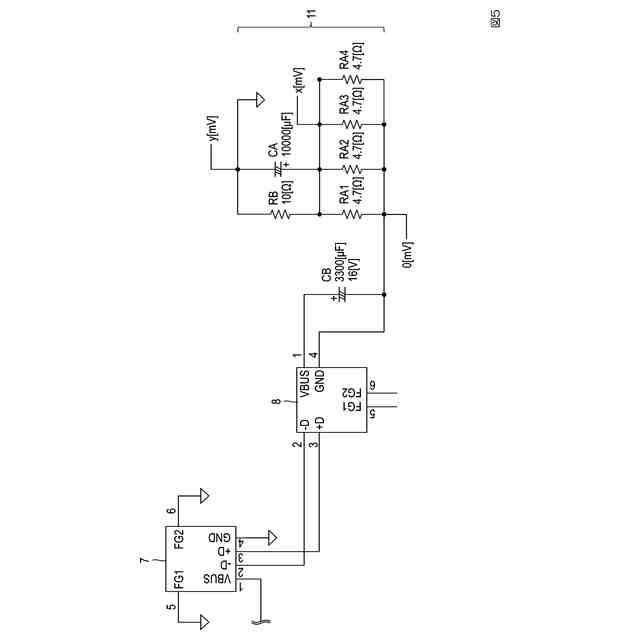

第１の抵抗および第２の抵抗は、デジタルデバイスのＧＮＤとアナログオーディオデバイスのＧＮＤの間に直列に接続され、デジタルデバイスのＧＮＤとアナログオーディオデバイスのＧＮＤの電位差を所定の値以下とする抵抗値を有する。
【００１０】
コンデンサは、第２の抵抗に並列に接続され、第１の抵抗とコンデンサからなるＲＣ回路が所定のカットオフ周波数の条件を満たす容量である。
【発明の効果】
