公開番号2025085067
公報種別公開特許公報(A)
公開日2025-06-04
出願番号2024179768
出願日2024-10-15
発明の名称腕時計ムーブメントに連結する機構を含む表示装置
出願人モントレーブレゲ・エスアー
代理人個人,個人,個人
主分類G04B 19/20 20060101AFI20250528BHJP(時計)
要約【課題】腕時計ムーブメントの駆動機構に表示部が単純に割り出されることを可能にする表示装置を提供する。
【解決手段】腕時計ムーブメントのための表示装置10であって、表示装置10は、腕時計ムーブメントの構造物12に対して可動に取り付けられるように意図された表示部11であって、構造物12に対して割り出しを行うための部材110と、回転により表示部11の動きを引き起こす被駆動ホイール111とが設けられた表示部11と、被駆動ホイール111を回転駆動するように意図された駆動ホイール21を含む駆動機構20と、駆動ホイール21及び被駆動ホイール111と噛み合う伝達ホイール31を含む連結機構30であって、伝達ホイール31の回転中心が駆動ホイール21及び被駆動ホイール111に対して一定程度の可動性を有するように構成された連結機構30とを含む。

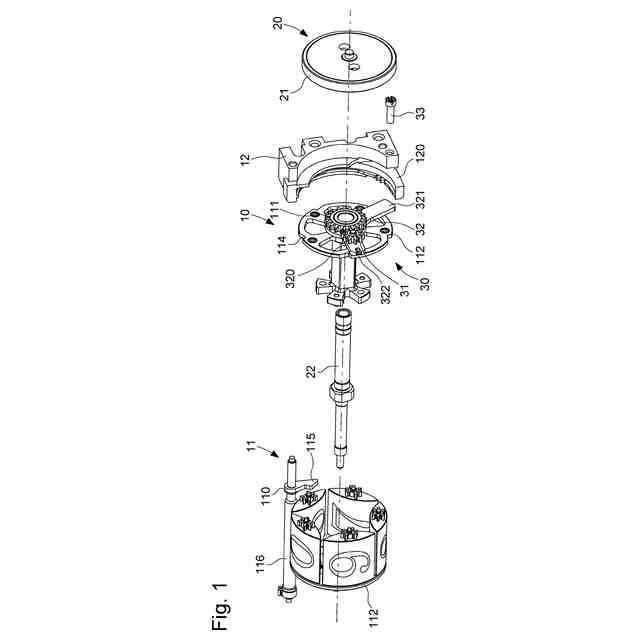

【選択図】図1
特許請求の範囲【請求項１】

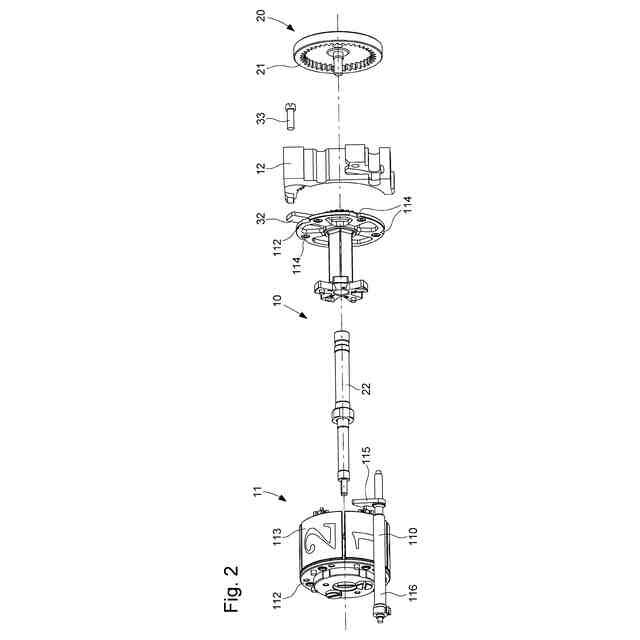

腕時計ムーブメントのための表示装置（１０）であって、
・前記腕時計ムーブメントの構造物（１２）に対して可動に取り付けられるように意図された表示部（１１）であって、前記構造物（１２）に対して割り出しを行うための部材（１１０）と、回転により前記表示部（１１）の動きを引き起こす被駆動ホイール（１１１）とが設けられた表示部（１１）と、
・前記被駆動ホイール（１１１）を回転駆動するように意図された駆動ホイール（２１）を含む駆動機構（２０）と
・前記駆動ホイール（２１）及び前記被駆動ホイール（１１１）と噛み合う伝達ホイール（３１）を含む連結機構（３０）であって、前記伝達ホイール（３１）の回転中心が前記駆動ホイール（２１）及び前記被駆動ホイール（１１１）に対して一定程度の可動性を有するように構成された連結機構（３０）と
を含む、表示装置（１０）。
続きを表示（約 1,000 文字）【請求項２】
前記連結機構（３０）は、前記伝達ホイール（３１）が回転可動となるように締結された支持体（３２）を含み、前記支持体（３２）は、前記駆動ホイール（２１）の回転軸まわりに回転可動な状態と、阻止部材（３３）によって所定位置に保持される静止状態とになるように構成されている、請求項１に記載の表示装置（１０）。
【請求項３】
前記伝達ホイール（３１）が前記被駆動ホイール（１１１）の衛星を形成し、前記駆動ホイール（２１）が内歯を含むリングギアによって形成される、請求項２に記載の表示装置（１０）。
【請求項４】
前記駆動ホイール（２１）と前記被駆動ホイール（１１１）とが同軸上に配列されている、請求項３に記載の表示装置（１０）。
【請求項５】

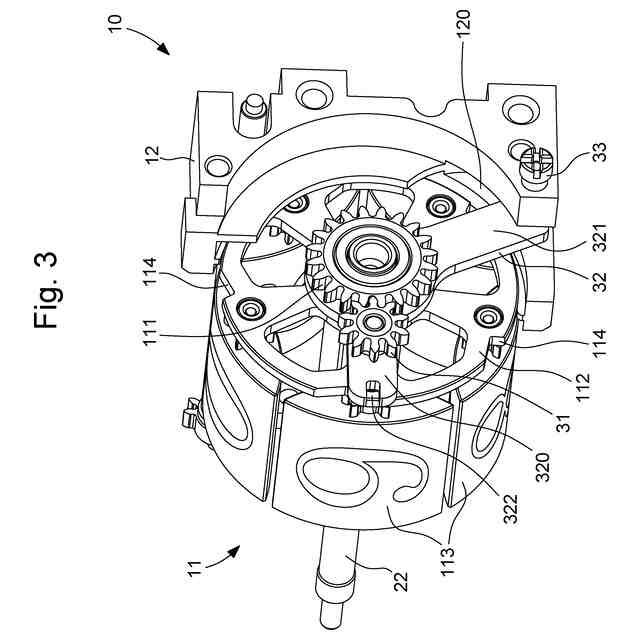

前記支持体（３２）は、２つの径方向アーム（３２０、３２１）を有し、その一方が前記伝達ホイール（３１）を担持し、他方が、前記支持体（３２）が前記静止状態にあるとき、前記阻止部材（３３）によって前記腕時計ムーブメントの前記構造物（１２）にあるノッチにクランプされることによって保持される、請求項２に記載の表示装置（１０）。
【請求項６】
前記アーム（３２０）のうち一方が調整部材（３２２）を含み、前記調整部材（３２２）の作動により、前記支持体（３２）が前記可動状態にあるときに前記支持体（３２）を動かすことが許容される、請求項５に記載の表示装置（１０）。
【請求項７】
前記伝達ホイールを担持するアーム（３２０）の自由端が、ノッチによって形成されている前記調整部材（３２２）を有する、請求項６に記載の表示装置（１０）。
【請求項８】
前記表示部（１１）は、回転可動なローラであって、２つの側方フランジ（１１２）によって形成されたローラを含み、前記２つの側方フランジ（１１２）の間には、前記ローラの軸に平行な軸に従ってそれぞれが回転可動能な複数のフラップ（１１３）が介在され、前記フランジ（１１２）の一方は、前記被駆動ホイール（１１１）に運動学的に連結され、前記駆動ホイール（２１）及び前記被駆動ホイール（１１１）の回転軸が、前記ローラの回転軸と一致する、請求項２に記載の表示装置（１０）。
【請求項９】
構造物（１２）と、請求項１に記載の表示装置（１０）とを含む腕時計ムーブメント。

発明の詳細な説明【技術分野】
【０００１】
本発明は時計製造の分野に関し、詳しくは腕時計ムーブメントに関する。本発明は、詳しくは腕時計ムーブメントに連結する機構を含む表示装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
腕時計ムーブメントのための腕時計表示機構において、表示部の、他の表示部、アパチャ、又は他の固定構造物のような基準点に対する相対的な位置決めは、可視要素であるがゆえに特に重要である。表示部の相対的な位置決めの問題は、どんなにわずかなズレであっても、ユーザにはよく見えるため、解決するのが常に厄介である。表示部の正しい位置は品質を保証する重要な要素であるため、表示部の誤った位置は腕時計ブランドのイメージを大きく損ない得る。
【０００３】
したがって、表示部は、一般に腕時計ムーブメントの構造物によって、又は他の表示部によって形成される所与の基準点に対して非常に正確に割り出す必要がある。しかしながら、この割り出しは、特に腕時計ムーブメントのエネルギーを表示部に伝達するように意図された駆動機構とのインタフェイスにおいて、腕時計ムーブメントの組み立て中に、腕時計ムーブメントの運動連鎖の中に表示部を統合するときに困難を引き起こし得る。
【０００４】
詳しくは、機械加工の公差ゆえに、要求される美的品質基準を満たす割り出しを得ることは面倒となり得る。
【０００５】
本発明の目的は、腕時計ムーブメントの駆動機構に表示部が単純に割り出されることを可能にすることによって、この欠点を克服することである。
【発明の概要】
【０００６】
本発明は、上述した欠点を解決し、その目的に対し、腕時計ムーブメントのための表示装置であって、
・前記腕時計ムーブメントの構造物に対して可動に取り付けられるように意図された表示部であって、前記構造物に対して割り出しを行うための部材と、回転により前記表示部の動きを引き起こす被駆動ホイールとが設けられた表示部と、
・前記被駆動ホイールを回転駆動する駆動ホイールを含む駆動機構と、
・前記駆動ホイール及び前記被駆動ホイールに噛合する伝達ホイールを含む連結機構であって、前記伝達ホイールの回転中心が前記駆動ホイール及び前記被駆動ホイールに対して一定程度の可動性を有するように構成された連結機構と
を含む表示装置に関する。
【０００７】
特定実施形態において、本発明はさらに、別個に考慮されて、又は技術的に可能な任意の組み合わせに従って、以下の特徴のうち一以上を含んでよい。
【０００８】
特定実施形態において、連結機構は、伝達ホイールが回転可能に締結された支持体を含み、支持体は、駆動ホイールの回転軸まわりに回転可動な状態と、阻止部材によって所定位置に保持される静止状態とになるように構成されている。
【０００９】
特定実施形態において、伝達ホイールは被駆動ホイールの衛星を形成し、駆動ホイールが内歯を含むリングギアによって形成される。
【００１０】
特定実施形態において、駆動ホイールと被駆動ホイールとは同軸上に配列される。
（【００１１】以降は省略されています）
