公開番号2025113900
公報種別公開特許公報(A)
公開日2025-08-04
出願番号2024008295
出願日2024-01-23
発明の名称機器ケース及び時計
出願人カシオ計算機株式会社
代理人弁理士法人光陽国際特許事務所
主分類G04B 37/18 20060101AFI20250728BHJP(時計)
要約【課題】複数の部材を外装する場合にも、ねじ止め箇所を少なく抑える。
【解決手段】機器ケース10が、ケース本体1と、ケース本体1の側部に配置された複数の第1の外装部材5と、ケース本体1の側部に配置されケース本体1に固定された複数の第2の外装部材(第1側面部材6及び第2側面部材7)と、第1の外装部材5及び第2の外装部材(第1側面部材6及び第2側面部材7)を、上方向から押さえる上面部材8と、を備え、上面部材8は、複数の第1の外装部材5に嵌合され、ケース本体1と複数の第1の外装部材5とは、ねじ止め固定されている。
【選択図】図3
特許請求の範囲【請求項１】
ケース本体と、
前記ケース本体の側部に配置された複数の第１の外装部材と、
前記ケース本体の側部に配置され前記ケース本体に固定された複数の第２の外装部材と、
前記第１の外装部材及び第２の外装部材を、上方向から押さえる上面部材と、
を備え、
前記上面部材は、前記複数の第１の外装部材に嵌合され、
前記ケース本体と前記複数の第１の外装部材とは、ねじ止め固定されている、
ことを特徴とする機器ケース。
続きを表示（約 820 文字）【請求項２】
前記複数の第２の外装部材は、前記ケース本体に上方向から勘合されている、
ことを特徴とする請求項１に記載の機器ケース。
【請求項３】
前記複数の第１の外装部材は、前記ケース本体を挟んで対向する位置に配置されている、
ことを特徴とする請求項１に記載の機器ケース。
【請求項４】
前記ケース本体には、前記第２の外装部材に対応して一端側が圧入されたピンが設けられており、
前記第２の外装部材は、ピン挿入穴を有し、
前記ピンは、その他端側が前記ピン挿入穴に挿入されている、
ことを特徴とする請求項１に記載の機器ケース。
【請求項５】
前記上面部材は、下面側にＬ字状の引っ掛け部を有し、
前記複数の第１の外装部材には溝部が形成されており、
前記上面部材は、前記溝部に前記引っ掛け部が引っ掛かることで前記複数の第１の外装部材に嵌合される、
ことを特徴とする請求項１に記載の機器ケース。
【請求項６】
前記ケース本体と前記第２の外装部材との間には、緩衝部材が設けられている、
ことを特徴とする請求項１に記載の機器ケース。
【請求項７】
前記ピンのうち少なくとも一部は、前記第２の外装部材を貫通して上方に突出しており、
前記上面部材の下面側には、前記ピンが突出する位置に前記ピンの突出部分を受ける切欠き部が設けられている、
ことを特徴とする請求項４に記載の機器ケース。
【請求項８】
前記ピン挿入穴のうち少なくとも一部は、前記ケース本体の径方向に長い長孔となっている、
ことを特徴とする請求項４に記載の機器ケース。
【請求項９】
請求項１から請求項８のいずれか一項に記載の機器ケースを備える、
ことを特徴とする時計。

発明の詳細な説明【技術分野】
【０００１】
本発明は、機器ケース及び時計に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
例えば特許文献１には、環状ベゼルと、環状ベゼル内に嵌め込まれる複数の分割片とを有する時計（特許文献１において「クロノグラフウォッチ」）が記載されている。特許文献１に記載の例では、２時、４時、８時、１０時に配置された４つの押しボタンに対応する位置に、夫々分割片が嵌め込まれている。
【先行技術文献】
【特許文献】
【０００３】
特開２００１－０３３５６９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載の構成では、各分割片が外部からのねじ留めにより定置されている（特許文献１の請求項１参照）。しかしながら、機器ケース等に取り付けられる複数の部材をねじ止めする場合、ねじ部品点数が増加するとともに、ねじ孔も複数設ける必要が生じる。このため、ねじ孔スペースを確保しなければならず、機器全体が大型化してしまう。
【０００５】
本発明はこうした課題を解決するためのものであり、複数の部材を外装する場合にも、ねじ止め箇所を少なく抑えることのできる機器ケース及び時計を提供する。
【課題を解決するための手段】
【０００６】
前記課題を解決するために、本発明に係る機器ケースは、
ケース本体と、
前記ケース本体の側部に配置された複数の第１の外装部材と、
前記ケース本体の側部に配置され前記ケース本体に固定された複数の第２の外装部材と、
前記第１の外装部材及び第２の外装部材を、上方向から押さえる上面部材と、
を備え、
前記上面部材は、前記複数の第１の外装部材に嵌合され、
前記ケース本体と前記複数の第１の外装部材とは、ねじ止め固定されていることを特徴とする。
【発明の効果】
【０００７】
本発明によれば、複数の部材を外装する場合にも、ねじ止め箇所を少なく抑えることができる。
【図面の簡単な説明】
【０００８】

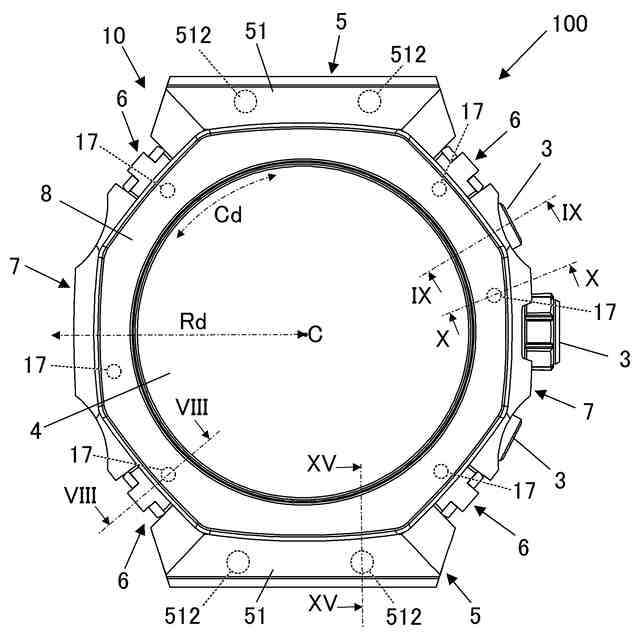

実施形態に係る時計の要部外観を示す正面図である。

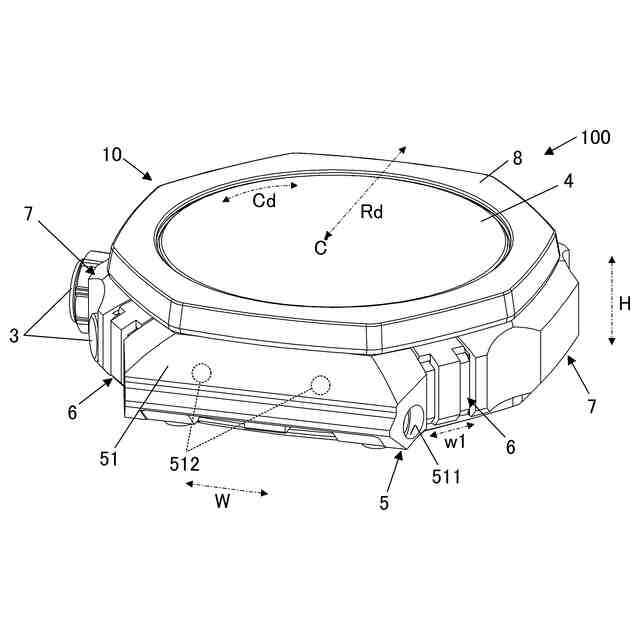

図１に示す時計の斜視図である。

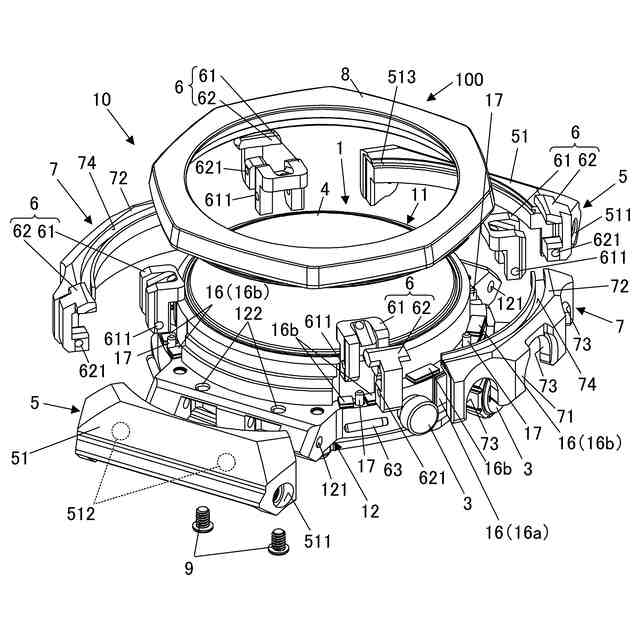

実施形態に係る機器ケースの要部分解斜視図である。
実施形態におけるケース本体の要部斜視図である。

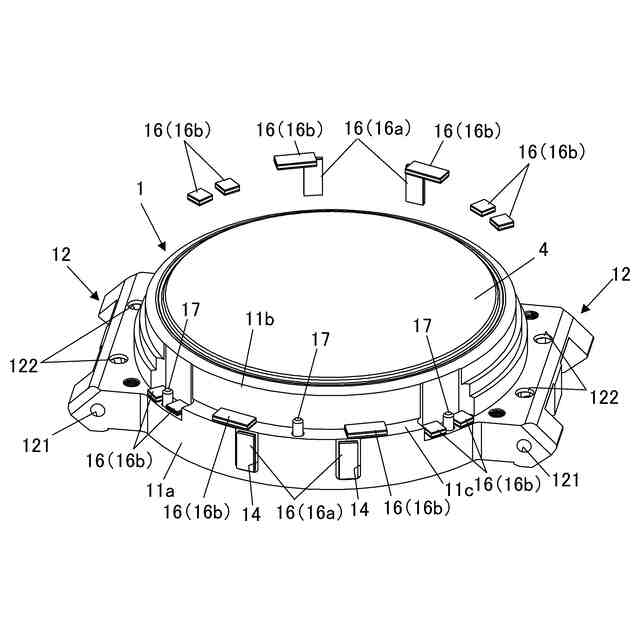

ケース本体に緩衝部材及び部材係止用ピンを配置する様子を示す斜視図である。

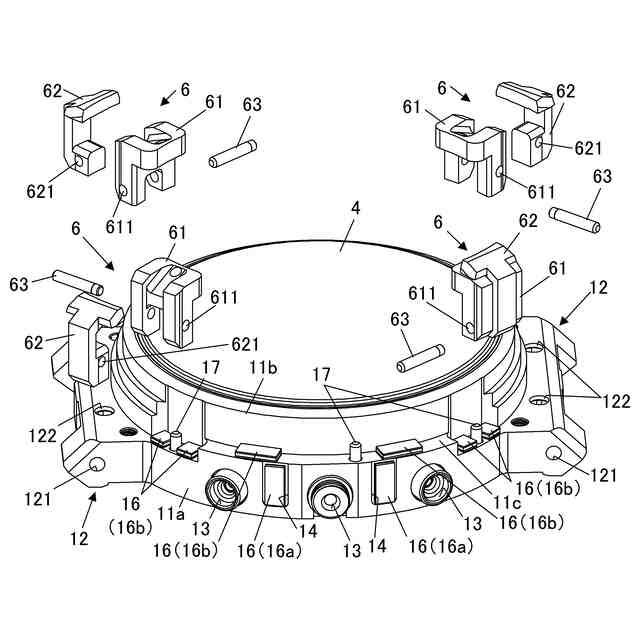

緩衝部材及び部材係止用ピンが取り付けられたケース本体に第１側面部材を配置する様子を示す斜視図である。
緩衝部材、部材係止用ピン及び第１側面部材が取り付けられたケース本体に第２側面部材を配置する様子を示す斜視図である。
図１におけるVIII-VIII線に沿う要部断面図である。
図１におけるIX-IX線に沿う要部断面図である。
図１におけるX-X線に沿う要部断面図である。
ケース本体に上面部材を配置する様子を示す斜視図である。
斜め下側から見た上面部材の斜視図である。
上面部材が配置されたケース本体に第１の外装部材を取り付ける様子を示す斜視図である。
実施形態に係る機器ケースを裏面側から見た要部斜視図である。
図１におけるXV-XV線に沿う要部断面図である。
【発明を実施するための形態】
【０００９】
図１から図１５を参照しつつ、本発明に係る機器ケース及びこれを備える時計の一実施形態について説明する。本実施形態では機器ケースが時計（腕時計）のケースである場合を例示している。なお、以下に述べる実施形態には、本発明を実施するために技術的に好ましい種々の限定が付されているが、本発明の範囲を以下の実施形態及び図示例に限定するものではない。
【００１０】
［構成］
なお、以下の実施形態において「周方向Ｃｄ」は、図１及び図２に示す方向Ｃｄを意味し、「径方向Ｒｄ」は、図２に示す方向Ｒｄを意味するものとする。
図１から図３に示すように、本実施形態に係る時計１００は、機器ケース１０を備えている。機器ケース１０は、ケース本体１（図３参照）と、複数の第１の外装部材５と、複数の第２の外装部材と、上面部材８と、を含んでいる。実施形態において第２の外装部材は、後述するように第１側面部材６及び第２側面部材７を含んでいる。
（【００１１】以降は省略されています）
