公開番号2025115018
公報種別公開特許公報(A)
公開日2025-08-06
出願番号2024009312
出願日2024-01-25
発明の名称電子時計
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類G04C 10/04 20060101AFI20250730BHJP(時計)
要約【課題】時計の状態に応じて、優先度の高い情報をユーザーに自動的に表示でき、かつ、ユーザーの操作で優先度の低い情報も表示できる電子時計の提供。
【解決手段】電子時計は、第1情報を示す複数の第1目盛および第2情報を示す複数の第2目盛を選択して表示可能なインジケーター針と、時計の状態を検出する検出部と、インジケーター針の指示位置を制御する制御部と、表示切替操作を行う操作部とを備え、制御部は、検出部の検出結果に応じて、第1情報を優先的に表示させる第1制御モードと、第2情報を優先的に表示させる第2制御モードとを自動的に切り替えて実行し、第1制御モードでは、表示切替操作が行われると、インジケーター針を第1情報を示す位置から第2情報を示す位置に移動させ、第2制御モードでは、表示切替操作が行われると、インジケーター針を第2情報を示す位置から第1情報を示す位置に移動させる。
【選択図】図3
特許請求の範囲【請求項１】
第１情報を示す複数の第１目盛および第２情報を示す複数の第２目盛のうちの一つを選択して指示可能なインジケーター針と、
時計の状態を検出する検出部と、
前記インジケーター針の指示位置を制御する制御部と、
表示切替操作を行う操作部と、を備え、
前記制御部は、
前記検出部の検出結果に応じて、前記第１情報を優先的に指示させる第１制御モードと、前記第２情報を優先的に指示させる第２制御モードと、を自動的に切り替えて実行し、
前記第１制御モードにおいて、前記操作部で前記表示切替操作が実行されると、前記インジケーター針を、前記第１情報を指示する位置から前記第２情報を指示する位置に移動させ、
前記第２制御モードにおいて、前記操作部で前記表示切替操作が実行されると、前記インジケーター針を、前記第２情報を指示する位置から前記第１情報を指示する位置に移動させる
ことを特徴とする電子時計。
続きを表示（約 1,600 文字）【請求項２】
請求項１に記載の電子時計において、
二次電池を備え、
前記検出部は、前記二次電池の電池残量を検出し、
前記第２情報は、前記電池残量のレベルを示す情報であり、
前記制御部は、
前記電池残量が所定値以上の場合に、前記第１制御モードを実行し、
前記電池残量が前記所定値未満の場合に、前記第２制御モードを実行する
ことを特徴とする電子時計。
【請求項３】
請求項２に記載の電子時計において、
時刻を表示する複数の指針からなる時刻表示針を備え、
前記制御部は、
前記電池残量が前記所定値よりも低い第２所定値未満の場合に、前記時刻表示針のうちの少なくとも１つの指針を通常運針と異なる警告運針とする第３制御モードを実行し、
前記第３制御モードでは、前記インジケーター針は前記第２情報を指示し、かつ、前記操作部で前記表示切替操作が実行されても前記第２情報の指示を継続する
ことを特徴とする電子時計。
【請求項４】
請求項１に記載の電子時計において、
ソーラーパネルを備え、
前記検出部は、前記ソーラーパネルに照射される光の照度を検出し、
前記第２情報は、前記照度のレベルを示す情報であり、
前記制御部は、
前記照度が所定値以上の場合に、前記第１制御モードを実行し、
前記照度が前記所定値未満の場合に、前記第２制御モードを実行する
ことを特徴とする電子時計。
【請求項５】
請求項１に記載の電子時計において、
二次電池およびソーラーパネルを備え、
前記検出部は、前記二次電池の電池残量および前記ソーラーパネルに照射される光の照度を検出し、
前記第２情報は、前記電池残量および前記照度の各レベルを示す情報であり、
前記制御部は、
前記電池残量が所定値以上の場合に、前記第１情報を前記インジケーター針で指示し、
前記電池残量が前記所定値未満かつ前記照度が所定値以上の場合に、前記第２情報のうちの前記照度のレベルを前記インジケーター針で指示し、
前記電池残量が前記所定値未満かつ前記照度が前記所定値未満の場合に、前記第２情報のうちの前記電池残量のレベルを前記インジケーター針で指示する
ことを特徴とする電子時計。
【請求項６】
請求項１に記載の電子時計において、
前記操作部はボタンを有し、
前記表示切替操作は、前記ボタンを押し離す操作である
ことを特徴とする電子時計。
【請求項７】
請求項６に記載の電子時計において、
前記制御部は、前記表示切替操作で制御モードが切り替わった後、一定時間経過すると元の制御モードに戻す
ことを特徴とする電子時計。
【請求項８】
請求項１に記載の電子時計において、
前記操作部はりゅうずを有し、
前記表示切替操作は、前記りゅうずを所定位置に引き出すことである
ことを特徴とする電子時計。
【請求項９】
請求項１に記載の電子時計において、
文字板の中心に配置される時刻表示用の複数の指針を備え、
前記インジケーター針は、前記文字板の中心とは異なる位置に配置される小針であり、
前記第１目盛の位置は、前記第２目盛の位置よりも、前記文字板の外周側に位置する
ことを特徴とする電子時計。
【請求項１０】
請求項１に記載の電子時計において、
前記第１目盛が表示される第１エリアと、前記第２目盛が表示される第２エリアは隣接して設けられている
ことを特徴とする電子時計。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電子時計に関する。
続きを表示（約 3,200 文字）【背景技術】
【０００２】
特許文献１には、ソーラーセルなどで充電される二次電池を有する電子時計において、通常時には曜日を指示する曜日針を、ボタン操作によって、二次電池の電池電圧に基づく電池残量を表示するインジケーター針として機能させる電子時計が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７-１６１５５１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１の電子時計では、通常時に曜日を指示する曜日針は、ユーザーがボタン操作を行った場合に電池残量を指示するため、ユーザーがボタン操作を行わない限り、電池残量を表示することができなかった。
このため、時計の状態に応じて、優先度の高い情報をユーザーに自動的に表示でき、かつ、ユーザーの操作で優先度の低い情報も表示できる電子時計が求められている。
【課題を解決するための手段】
【０００５】
本開示の電子時計は、第１情報を示す複数の第１目盛および第２情報を示す複数の第２目盛のうちの一つを選択して指示可能なインジケーター針と、時計の状態を検出する検出部と、前記インジケーター針の指示位置を制御する制御部と、表示切替操作を行う操作部と、を備え、前記制御部は、前記検出部の検出結果に応じて、前記第１情報を優先的に指示させる第１制御モードと、前記第２情報を優先的に指示させる第２制御モードと、を自動的に切り替えて実行し、前記第１制御モードにおいて、前記操作部で前記表示切替操作が実行されると、前記インジケーター針を、前記第１情報を指示する位置から前記第２情報を指示する位置に移動させ、前記第２制御モードにおいて、前記操作部で前記表示切替操作が実行されると、前記インジケーター針を、前記第２情報を指示する位置から前記第１情報を指示する位置に移動させることを特徴とする。
【図面の簡単な説明】
【０００６】
第１実施形態の電子時計を示す正面図である。
第１実施形態のムーブメントの構成を示すブロック図である。

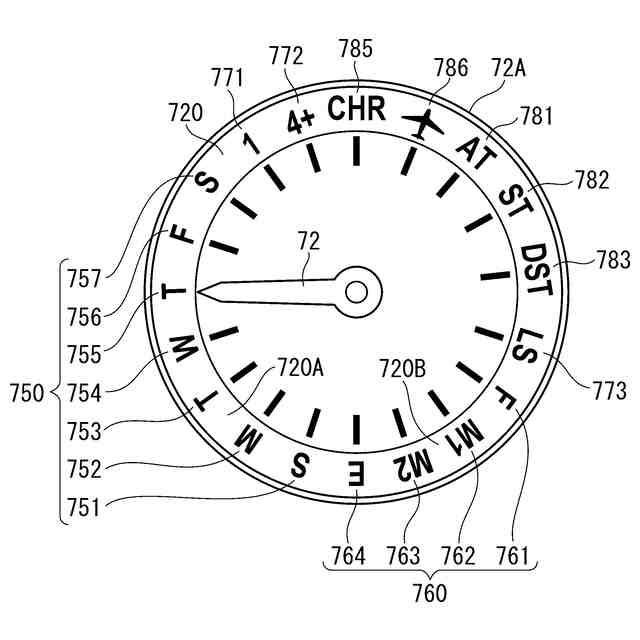

第１実施形態のインジケーター針である第２小針および第２小針で指示される目盛を示す図である。

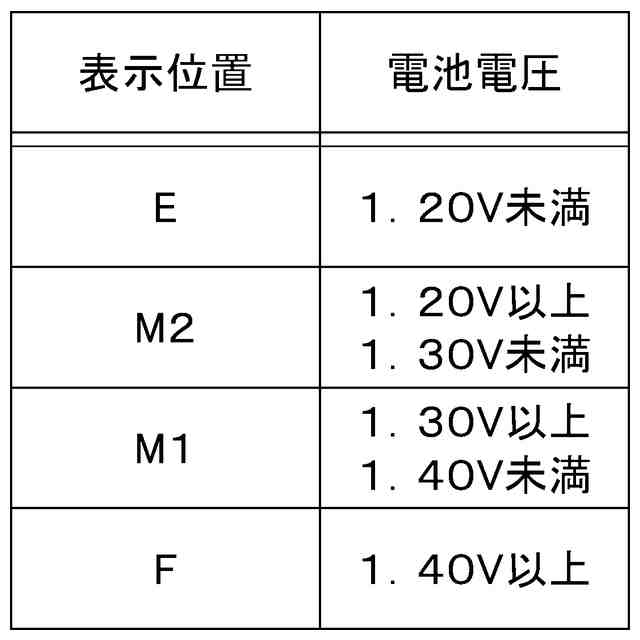

第１実施形態の電池残量の表示位置と電池電圧との関係を示す図である。
第１実施形態の通常時刻表示モードの処理を示すフローチャートである。

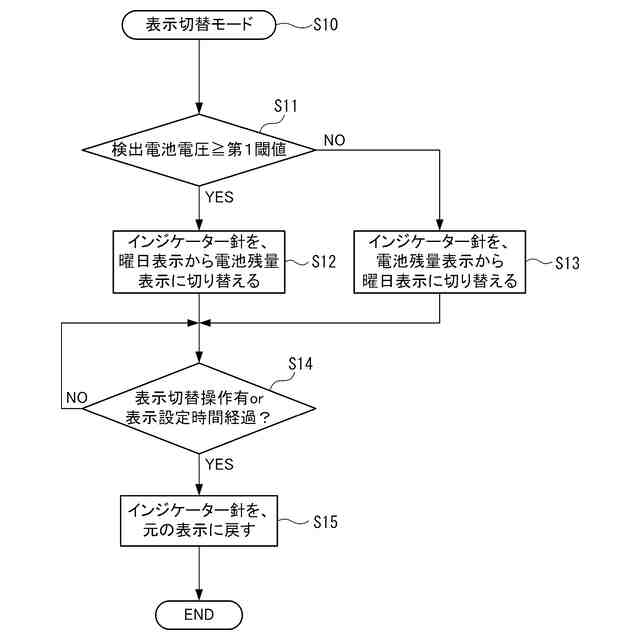

第１実施形態の表示切替モードの処理を示すフローチャートである。

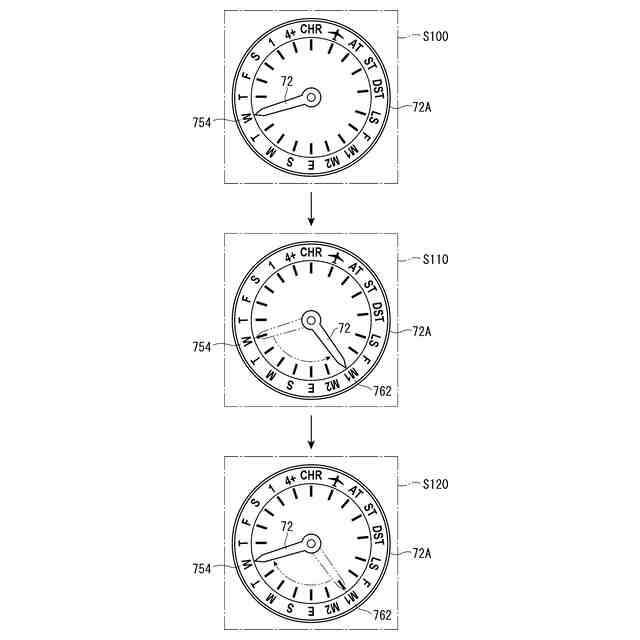

第１実施形態の第１制御モード時の動作例を示す図である。
第１実施形態の第２制御モード時の動作例を示す図である。

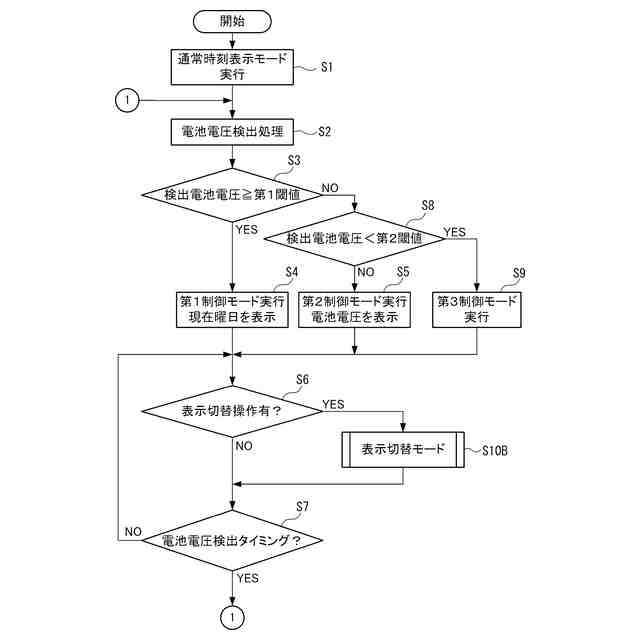

第２実施形態の通常時刻表示モードの処理を示すフローチャートである。
第２実施形態の表示切替モードの処理を示すフローチャートである。
第３実施形態のインジケーター針である第２小針および第２小針で指示される目盛を示す図である。
第３実施形態の照度レベルと照度との関係を示す図である。
第３実施形態の第１制御モード時の動作例を示す図である。
第３実施形態の第２制御モード時の動作例を示す図である。
第４実施形態のインジケーター針である第２小針および第２小針で指示される目盛を示す図である。
第３実施形態の第１制御モード時の動作例を示す図である。
第３実施形態の第２制御モードにおいて照度が高い場合の動作例を示す図である。
第３実施形態の第２制御モードにおいて照度が低い場合の動作例を示す図である。
【発明を実施するための形態】
【０００７】
［第１実施形態］
以下、第１実施形態の電子時計１を図面に基づいて説明する。
電子時計１は、図１に示すように、外装ケース２と、外部操作用のりゅうず３と、２つのボタン４Ａ、４Ｂとを備える。外装ケース２内には、後述するように、文字板５やムーブメント等が収納される。りゅうず３は、平面視で文字板５の３時方向に設けられ、ボタン４Ａ、４Ｂは２時方向、４時方向にそれぞれ設けられている。
電子時計１は、センター針６である時針６１、分針６２、秒針６３と、第１小針７１と、第２小針７２と、第３小針７３と、第４小針７４と、日車５０とを備える。
【０００８】
文字板５は、ポリカーボネートなどの非導電性部材にて円板状に形成されている。文字板５の平面中心には、文字板５を貫通する図示略の中央貫通孔が形成され、中央貫通孔にはセンター針６が取り付けられるセンター針軸６０が配置されている。
文字板５は、３つの小窓（サブダイヤル）を有する。すなわち、図１に示すように、文字板５は、センター針軸６０が設けられた平面中心に対して、６時方向に円形の第１小窓７１Ａおよび第１小針７１が設けられ、９時方向に円形の第２小窓７２Ａおよび第２小針７２が設けられ、１２時方向に円形の第３小窓７３Ａおよび第３小針７３が設けられている。文字板５の平面中心に対して、４時と５時との間の方向（４．５時方向）に矩形の日窓５１が設けられている。文字板５の裏面側には、カレンダー車である日車５０が配置され、日車５０は日窓５１から視認可能となっている。
文字板５の平面中心と、日窓５１との間には、円形の第４小窓７４Ａおよび第４小針７４が設けられている。
このため、文字板５には、平面中心に形成されてセンター針軸６０が挿通される中央貫通孔に加えて、第１小針７１、第２小針７２、第３小針７３、第４小針７４の小針軸が挿通される図示略の４つの貫通孔と、日窓５１が形成されている。
【０００９】
時針６１、分針６２、秒針６３は、通常使用時はローカルタイムを示す。また、秒針６３は、クロノグラフモード時には、秒クロノグラフ針として機能する。
第１小針７１は、利用者が予め設定したタイムゾーンの時刻を示すホームタイム針であり、ホームタイム時針７１１と、ホームタイム分針７１２とで構成される。ホームタイム時針７１１およびホームタイム分針７１２は、クロノグラフモード時には、時クロノグラフ針および分クロノグラフ針として機能する。なお、ホームタイム時針７１１は１２時間針であり、１２時間で１周する。
第２小針７２は、各種情報を指示するインジケーター針である。第２小窓７２Ａおよび第２小針７２の詳細は後述する。
第３小針７３は、１／２０秒クロノグラフ針である。第４小針７４は、第１小針７１が指示するホームタイムが午前／午後のいずれであるかを示すＡＭ／ＰＭ針である。
【００１０】
図２は、電子時計１の外装ケース２内に収納されるムーブメント１０の構成を示す。ムーブメント１０は、入力装置１１と、受信装置１２と、計時装置１３と、記憶装置１４と、ソーラーパネル１５と、充電回路１６と、二次電池１７と、制御装置２０と、駆動機構３０と、表示装置４０とを備える。
入力装置１１は、前述したりゅうず３と、ボタン４Ａと、ボタン４Ｂとを備えて構成され、これらのりゅうず３、ボタン４Ａ、ボタン４Ｂが操作されると検出信号を制御装置２０に出力する。
入力装置１１は、具体的には、りゅうず３が０段目、１段目、２段目のいずれの位置に引き出されているかと、りゅうず３の回転方向および回転量と、ボタン４Ａ、ボタン４Ｂを押し離す操作とを検出し、それらの検出信号を出力する。
本実施形態では、表示切替操作を行う操作部は、りゅうず３またはボタン４Ａ、４Ｂを有する入力装置１１によって構成される。
（【００１１】以降は省略されています）
