公開番号2025085598
公報種別公開特許公報(A)
公開日2025-06-05
出願番号2024147403
出願日2024-08-29
発明の名称光電変換装置および機器
出願人キヤノン株式会社
代理人個人,個人,個人,個人,個人
主分類H10F 39/18 20250101AFI20250529BHJP()
要約【課題】 増倍率の抑制に有利な技術を提供する。
【解決手段】 第1主面および前記第1主面とは反対側の第2主面を備える半導体基板に、光電変換部が配された光電変換装置であって、前記光電変換部は、前記第1主面の一部を構成し、アバランシェ降伏を検知するための検知回路に接続された第1導電型の第1領域と、前記第1領域から離れて配された前記第1導電型の第2領域と、前記第1領域および前記第2領域よりも前記第2主面に近い位置に配された前記第1導電型とは反対の第2導電型の第3領域と、前記第1領域と前記第2領域との間に配された第4領域と、を備え、前記第2領域と前記第3領域とは、アバランシェフォトダイオードとして機能し、第4領域を通じて前記第1領域と前記第2領域とが導通可能に構成されている。
【選択図】 図6
特許請求の範囲【請求項1】
第1主面および前記第1主面とは反対側の第2主面を備える半導体基板に、光電変換部が配された光電変換装置であって、
前記光電変換部は、
前記第1主面の一部を構成し、アバランシェ降伏を検知するための検知回路に接続された第1導電型の第1領域と、
前記第1領域から離れて配された前記第1導電型の第2領域と、
前記第1領域および前記第2領域よりも前記第2主面に近い位置に配された前記第1導電型とは反対の第2導電型の第3領域と、
前記第1領域と前記第2領域との間に配された第4領域と、を備え、
前記第2領域と前記第3領域とは、アバランシェフォトダイオードとして機能し、
前記第4領域を通じて前記第1領域と前記第2領域とが導通可能に構成されていることを特徴とする光電変換装置。
続きを表示(約 1,000 文字)【請求項2】
前記第4領域は、前記第1領域および前記第2領域よりも不純物濃度が低いことを特徴とする請求項1に記載の光電変換装置。
【請求項3】
前記第1領域と前記第3領域とは、アバランシェフォトダイオードとして機能しないことを特徴とする請求項1に記載の光電変換装置。
【請求項4】
前記第2領域と前記第3領域との間の距離は、前記第1領域と前記第3領域との間の距離よりも短いことを特徴とする請求項1に記載の光電変換装置。
【請求項5】
第1主面および前記第1主面とは反対側の第2主面を備える半導体基板に、光電変換部が配された光電変換装置であって、
前記光電変換部は、
前記第1主面の一部を構成し、アバランシェ降伏を検知するための検知回路に接続される第1導電型の第1領域と、
前記第1領域から離れて配された前記第1導電型の第2領域と、
前記第1領域および前記第2領域よりも前記第2主面に近い位置に配された前記第1導電型とは反対の第2導電型の第3領域と、
前記第1領域と前記第2領域とを接続するように配された第4領域と、を備え、
前記第2領域と前記第3領域との間の距離は、前記第1領域と前記第3領域との間の距離よりも短いことを特徴とする光電変換装置。
【請求項6】
前記第4領域は、前記第1領域および前記第2領域よりも不純物濃度が低いことを特徴とする請求項5に記載の光電変換装置。
【請求項7】
前記光電変換部は、前記第3領域と前記第2主面との間に、前記第1領域および前記第2領域よりも不純物濃度が低い第5領域をさらに備え、
光の入射によって前記第5領域において生成された電荷が、前記第3領域のうち前記第1主面に対する正射影において前記第2領域に重なる領域に形成される空乏化領域を通り、前記第2領域に流れ込むことを特徴とする請求項1に記載の光電変換装置。
【請求項8】
前記第4領域は、前記第1導電型の領域を含むことを特徴とする請求項1に記載の光電変換装置。
【請求項9】
前記第4領域は、前記第1領域と前記第2領域とを接続する抵抗として機能することを特徴とする請求項8に記載の光電変換装置。
【請求項10】
前記第4領域は、20kΩ以上の抵抗として機能することを特徴とする請求項9に記載の光電変換装置。
(【請求項11】以降は省略されています)

発明の詳細な説明【技術分野】
【0001】
本発明は、光電変換装置および機器に関する。
続きを表示(約 2,500 文字)【背景技術】
【0002】
アバランシェ(電子なだれ)増倍を利用し、単一光子レベルの微弱光を検出可能な光検出装置として、Single Photon Avalanche Diode(SPAD)が知られている。特許文献1には、SPADとして機能するアバランシェフォトダイオード(APD)を含む画素を有する光検出器が示されている。
【先行技術文献】
【特許文献】
【0003】
特開2018-064086号公報
【発明の概要】
【発明が解決しようとする課題】
【0004】
APDにおける電荷増倍率について考える。SPADにおいて、一般に、APDのカソード-アノード間には、ブレークダウン電圧VbdにエクセスバイアスVexを加えた電圧が印加され、アバランシェ電流が流れたときのカソードの電位の変化(低下)によってアバランシェ降伏が検知される。APDのカソード容量をCc、アバランシェ降伏が生じたときのカソード電位の変化量をΔVとすると、アバランシェ降伏によってカソードからディスチャージされる電荷量は、Cc×ΔVで表される。単位電荷をqeとすると、1回のアバランシェ降伏で生ずる電子・ホール対の数、すなわち、キャリア増倍率は、Cc×ΔV/qeで表される。電荷増倍率とキャリア増倍率とは、同じであるため、以下、単に増倍率と記す。カソード容量Ccは、カソードに接続される配線パターンやアバランシェ降伏を検知するための検知回路などに起因する容量成分が大きく、例えば、8fF程度である。また、アバランシェ降伏が検知されるカソード電位の変化量ΔVを、エクセスバイアスVex程度のΔV=2.4Vとすると、増倍率は12万になる。高い増倍率によって、単一光子レベルの微弱光の検出が可能になるが、一方で、以下のような課題も生じる。
【0005】
アバランシェ降伏によって生成された多数のキャリアは、ブレークダウン電圧Vbdが印加されたアノード-カソード間を流れる。したがって、1つのフォトンの入射によって大きな電流が流れることによって多くのエネルギーが消費される。多くの画素が配され、入射するフォトン数が多くなると、消費エネルギーが増大してしまう。
【0006】
本発明は、増倍率の抑制に有利な技術を提供することを目的とする。
【課題を解決するための手段】
【0007】
上記課題に鑑みて、本発明の実施形態に係る光電変換装置は、第1主面および前記第1主面とは反対側の第2主面を備える半導体基板に、光電変換部が配された光電変換装置であって、前記光電変換部は、前記第1主面の一部を構成し、アバランシェ降伏を検知するための検知回路に接続された第1導電型の第1領域と、前記第1領域から離れて配された前記第1導電型の第2領域と、前記第1領域および前記第2領域よりも前記第2主面に近い位置に配された前記第1導電型とは反対の第2導電型の第3領域と、前記第1領域と前記第2領域との間に配された第4領域と、を備え、前記第2領域と前記第3領域とは、アバランシェフォトダイオードとして機能し、前記第4領域を通じて前記第1領域と前記第2領域とが導通可能に構成されていることを特徴とする。
【発明の効果】
【0008】
本発明によれば、増倍率の抑制に有利な技術を提供することができる。
【図面の簡単な説明】
【0009】
本実施形態の光電変換装置の構成例を示す図。

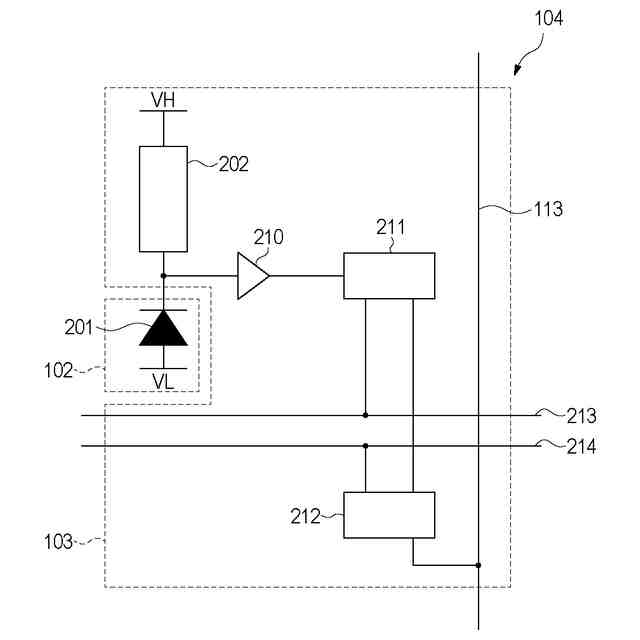

図1の光電変換装置の画素の構成例を示すブロック図。

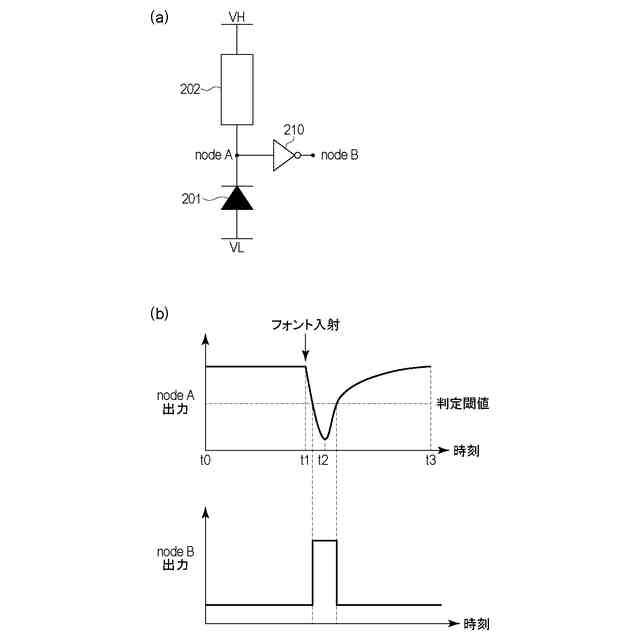

図2の光電変換装置の画素の動作例を示す図。

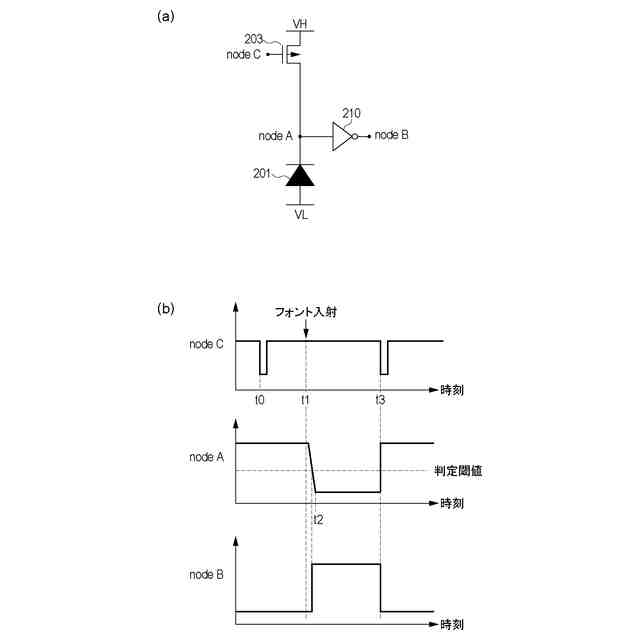

図2の光電変換装置の画素の動作例を示す図。

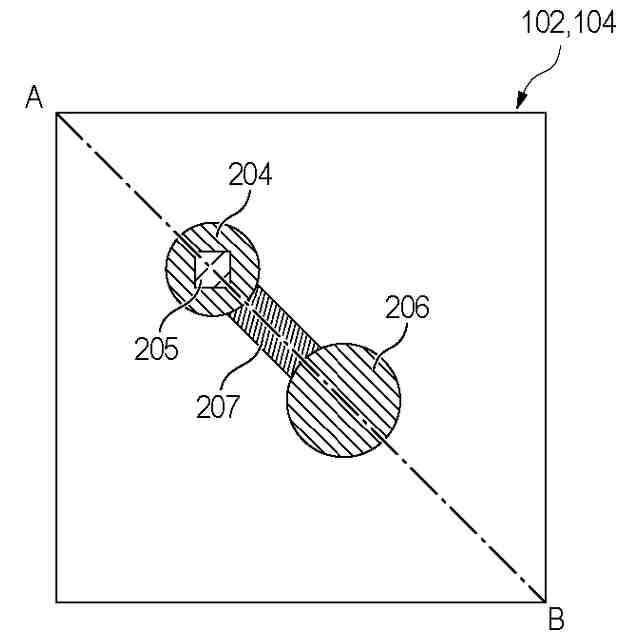

図1の光電変換装置の画素のAPD、PDの構成例を示す平面図。

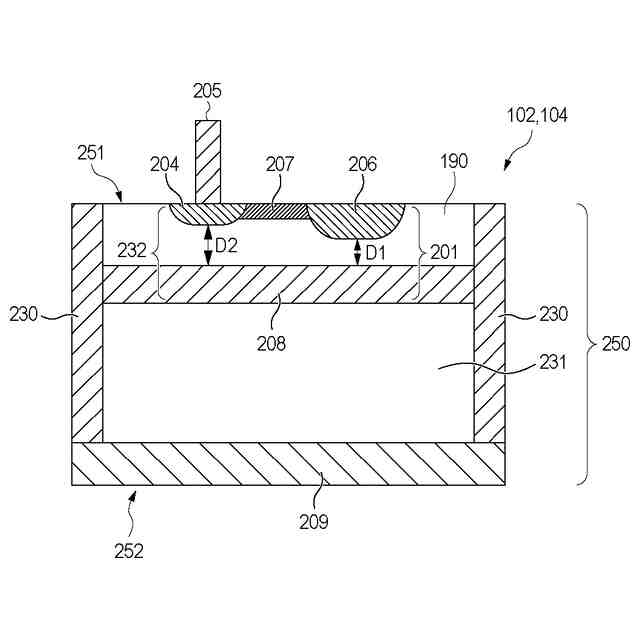

図5のAPD、PDの構成例を示す断面図。

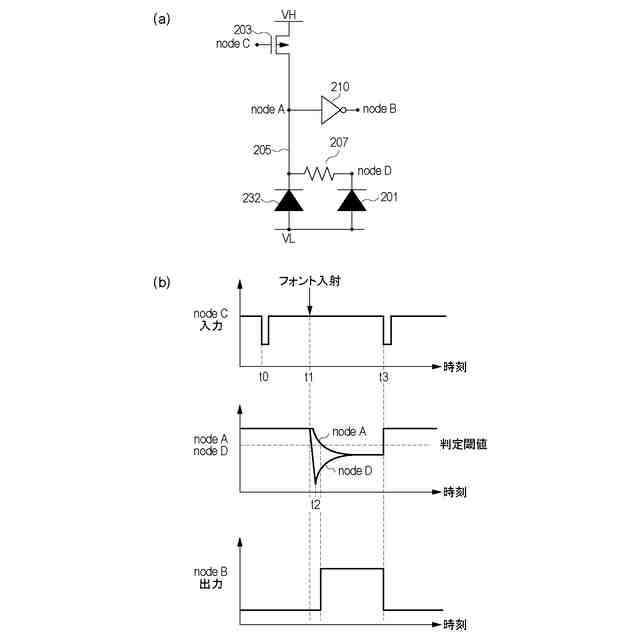

図5の画素の等価回路図および動作例を示す図。

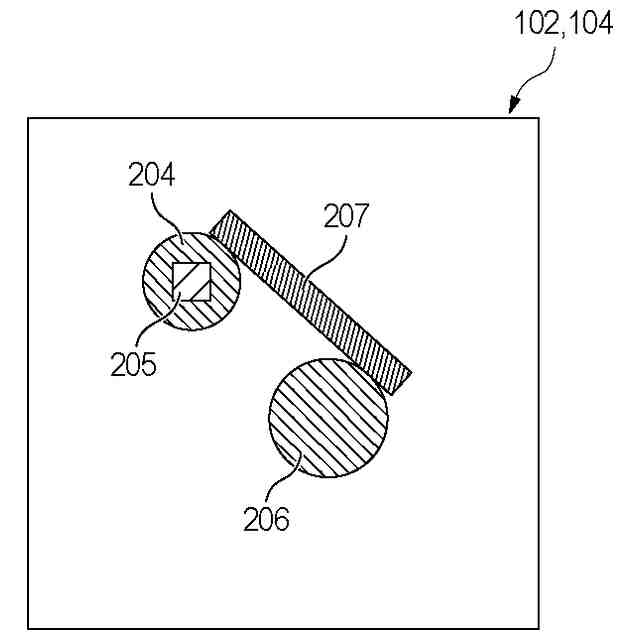

図1の光電変換装置の画素のAPD、PDの構成例を示す平面図。
図5のAPD、PDの構成例を示す断面図。
図1の光電変換装置の画素のAPD、PDの構成例を示す平面図。
図10のAPD、PDの構成例を示す断面図。

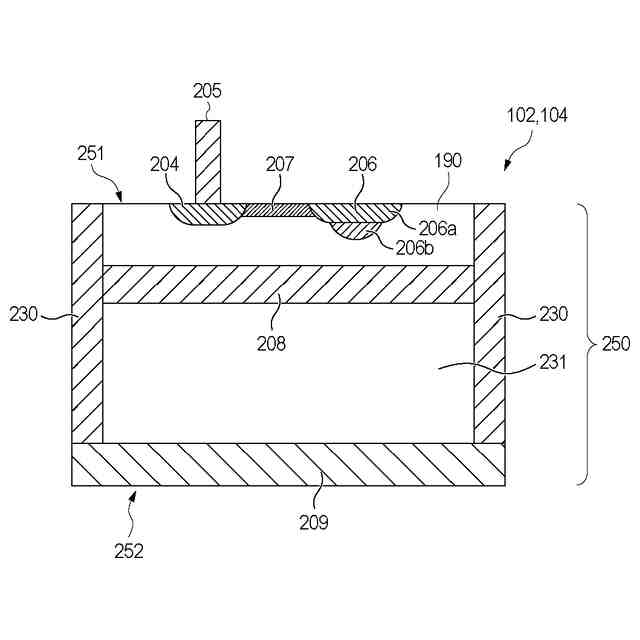

図11のAPD、PDの変形例を示す断面図。
図1の光電変換装置の画素のAPD、PDの構成例を示す断面図。
図1の光電変換装置の画素のAPD、PDの構成例を示す断面図。
図1の光電変換装置の画素のAPD、PDの構成例を示す断面図。
図15の画素の製造方法の一部を示す図。
図1の光電変換装置の画素のAPD、PDの構成例を示す断面図。
図17の画素の製造方法の一部を示す図。
図17の画素の領域204、領域238、領域239の半導体基板の深さ方向における不純物イオンの分布を示す図。
図1の光電変換装置の画素の構成例を示す等価回路図。
図1の光電変換装置の画素のAPD、PDの構成例を示す平面図。
図21のAPD、PDの構成例を示す断面図。
図21の画素の等価回路図および動作例を示す図。
図1の光電変換装置の画素の構成例を示す等価回路図。
図24の画素の動作例を示す図。
本実施形態の光電変換装置が組み込まれた機器の構成例を示す図。
【発明を実施するための形態】
【0010】
以下、添付図面を参照して実施形態を詳しく説明する。なお、以下の実施形態は特許請求の範囲に係る発明を限定するものではない。実施形態には複数の特徴が記載されているが、これらの複数の特徴の全てが発明に必須のものとは限らず、また、複数の特徴は任意に組み合わせられてもよい。さらに、添付図面においては、同一若しくは同様の構成に同一の参照番号を付し、重複した説明は省略する。
(【0011】以降は省略されています)
