公開番号2025085973
公報種別公開特許公報(A)
公開日2025-06-06
出願番号2023199709
出願日2023-11-27
発明の名称立体配線を用いた電子ディスプレイ
出願人日本放送協会
代理人個人
主分類G09F 9/30 20060101AFI20250530BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】基板裏面側に分割して配置された配線を電気的に接続することで、輝度ムラを抑制し、外部からの電圧印加が必要な箇所を削減する。

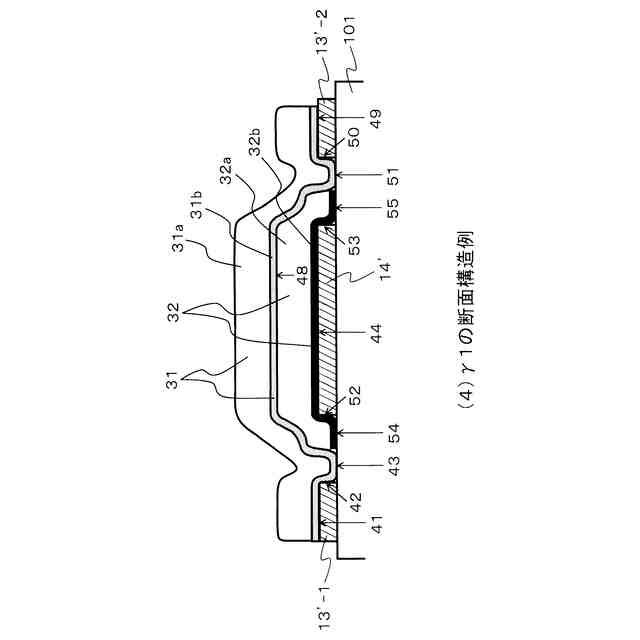

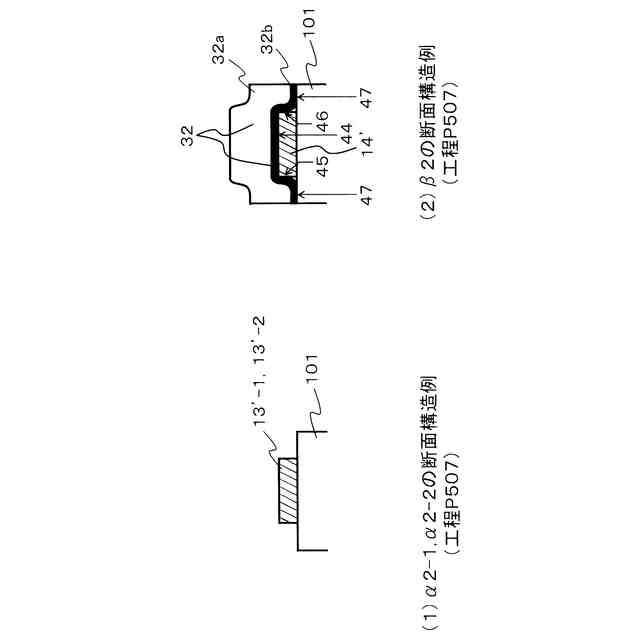

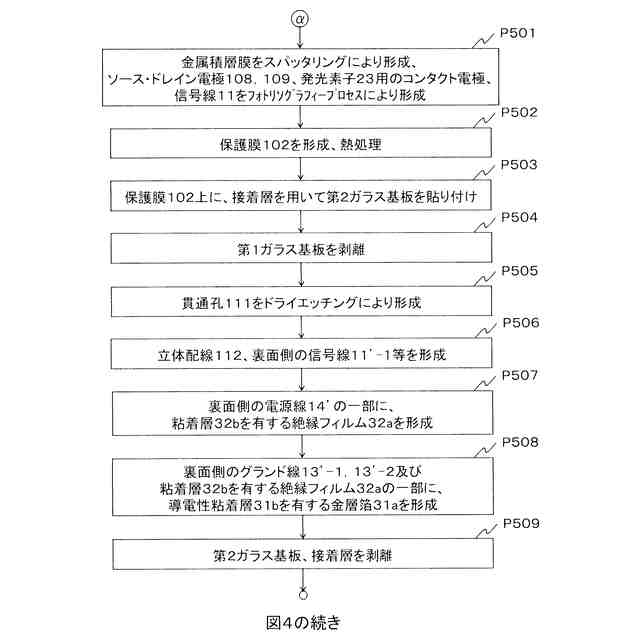

【解決手段】電子ディスプレイ1の基板裏面側において、電源線14’の所定箇所に、当該所定箇所を覆うように粘着層付き絶縁フィルム32を形成し、グランド線13’-1,13’-2の所定箇所及び粘着層付き絶縁フィルム32の所定箇所に、これらの所定箇所を覆うように導電性粘着層付き金属箔31を形成する。これにより、グランド線13’-1,13’-2は、導電性粘着層付き金属箔31により電気的に接続されることとなり、電源線14’とグランド線13’-1,13’-2とは、粘着層付き絶縁フィルム32により電気的に絶縁されることとなる。
【選択図】図3
特許請求の範囲【請求項１】
縦方向及び横方向のアレイ状に配置された複数の画素回路を備え、基板表面側に形成された前記画素回路のＴＦＴ及び発光素子を、基板裏面側に形成された信号線、走査線、グランド線及び電源線から貫通孔を通した立体配線を介して駆動する電子ディスプレイにおいて、
前記グランド線及び前記電源線のうちのいずれか一方の配線を第１の配線とし、他方の配線を第２の配線として、前記基板裏面側に、前記第２の配線が分割して配置されている場合に、

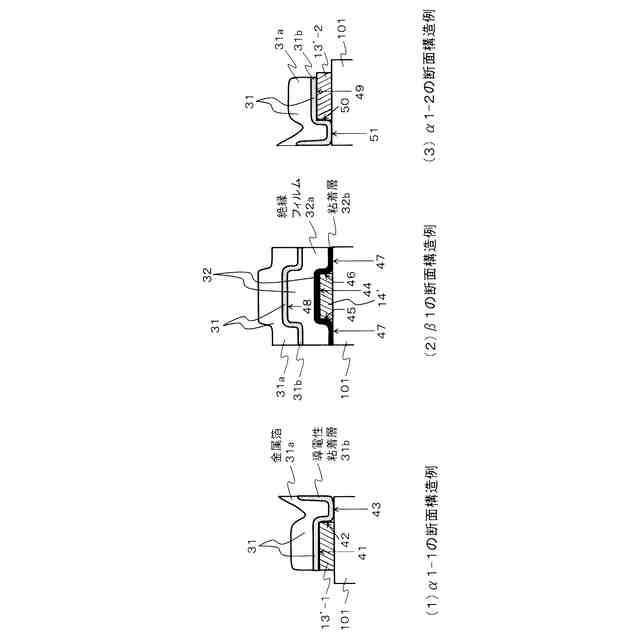

前記第１の配線の所定箇所には、当該所定箇所を覆うように接着層及び絶縁フィルムが形成され、
前記第２の配線の所定箇所及び前記絶縁フィルムの所定箇所には、これらの所定箇所を覆うように導電性接着層及び金属箔が形成されており、
分割して配置された全ての第２の配線が、前記導電性接着層及び前記金属箔により電気的に接続されると共に、前記第１の配線と前記全ての第２の配線とが、前記絶縁フィルムにより電気的に絶縁される、ことを特徴とする電子ディスプレイ。
続きを表示（約 190 文字）【請求項２】
請求項１に記載の電子ディスプレイにおいて、
前記導電性接着層及び前記金属箔を、導電性粘着層を有する金属箔とし、前記接着層及び前記絶縁フィルムを、粘着層を有する絶縁フィルムとし、
前記導電性粘着層に対して前記全ての第２の配線及び前記絶縁フィルムが接着し、前記粘着層に対して前記第１の配線が接着している、ことを特徴とする電子ディスプレイ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、立体配線を用いた電子ディスプレイに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来、複数のパネルユニットを並べることで構成されるタイリングディスプレイが知られている（例えば非特許文献１，２を参照）。タイリングディスプレイは、様々なサイズ、形状及びアスペクト比を実現可能な利点を有している。
【０００３】
しかしながら、一般的なパネルユニットの場合、その周縁部に信号線等を形成する必要があり、周縁部に設ける額縁（ベゼル）を無くすことが困難である。そのため、パネルユニットを並べてタイリングし、タイリングディスプレイを構成した場合、ベゼルによりパネルユニット間の継ぎ目が目立ってしまうという問題がある。
【０００４】
この問題を解決するために、貫通孔を通した立体配線を用いて、信号線等をパネルユニットの裏面側に取り出す構造が想定される。この構造により、パネルユニットの周縁部に信号線等を形成する必要がなくなり、ベゼルレスのパネルユニットを実現することができ、継ぎ目のない、目立たないタイリングが可能となる。
【０００５】
このようなベゼルレスのパネルユニットを実現するための要素技術として、極薄ポリイミド（ＰＩ）フィルム基板を用い、フィルム基板の裏面側から貫通孔を通した立体配線により駆動可能なＴＦＴ（Thin Film Transistor：薄膜トランジスタ）（立体配線ＴＦＴ）が開発されている（例えば非特許文献３を参照）。
【０００６】
図８は、電子ディスプレイの基板表面側の概略構造例、及び画素回路を構成する各素子の配置例を示す図であり、フィルム基板上に形成される立体配線を用いた構造を、基板表面側から見た場合を示している。
【０００７】
図８に示すように、この電子ディスプレイ１００は、縦方向及び横方向のアレイ状に配置されたＭ×Ｎ個の画素回路９９を備えて構成される。Ｍ，Ｎは２以上の整数である。
【０００８】
画素回路９９は、信号線（表面側信号線）１１、走査線（表面側走査線）１２、グランド線（表面側グランド線）１３、電源線（表面側電源線）１４、保持容量１５、選択用ＴＦＴ２１、駆動用ＴＦＴ２２及び発光素子（ＬＥＤ等）２３等を備えて構成される。画素回路９９は、選択用ＴＦＴ２１及び駆動用ＴＦＴ２２を用いて、発光素子２３を駆動するための回路である。尚、図８には、本発明に関連する構成部のみを示しており、本発明に直接関連しない構成部は省略してある。
【０００９】
具体的には、画素回路９９は、３個の発光素子２３を備えており、３個の発光素子２３のそれぞれに対応して、選択用ＴＦＴ２１、駆動用ＴＦＴ２２、保持容量１５及び信号線１１等が形成されている。また、３個の発光素子２３に共通の走査線１２、グランド線１３及び電源線１４等が形成されている。
【００１０】
１個の画素回路９９には、縦方向の３本の信号線１１、横方向の１本の走査線１２、横方向の１本のグランド線１３、及び横方向の１本の電源線１４が形成されている。つまり、Ｍ×Ｎ個の画素回路９９を備えた電子ディスプレイ１００には、縦方向の３×Ｎ本の信号線１１、横方向のＭ本の走査線１２、横方向のＭ本のグランド線１３、及び横方向のＭ本の電源線１４が形成されている。
（【００１１】以降は省略されています）
