特許ウォッチ

公開番号2025088048
公報種別公開特許公報(A)
公開日2025-06-11
出願番号2023202478
出願日2023-11-30
発明の名称熱成形用材料及びその成形体
出願人第一工業製薬株式会社,国立大学法人東京大学
代理人弁理士法人蔦田特許事務所
主分類C08L 1/08 20060101AFI20250604BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】熱成形性を有する微細繊維状セルロースを含む熱成形用材料を提供する。
【解決手段】実施形態に係る熱成形用材料は、数平均繊維幅が2～1000nmであるオニウム塩型のアニオン変性微細繊維状セルロースを50質量%以上含む。
【選択図】なし
特許請求の範囲【請求項１】
数平均繊維幅が２～１０００ｎｍであるオニウム塩型のアニオン変性微細繊維状セルロースを５０質量％以上含む、熱成形用材料。
続きを表示（約 300 文字）【請求項２】
前記アニオン変性微細繊維状セルロースのアニオン性基をオニウム塩にするための修飾剤の融点が１５０℃以下である、請求項１に記載の熱成形用材料。
【請求項３】
前記アニオン変性微細繊維状セルロースのオニウム塩が第四級オニウム塩である、請求項１に記載の熱成形用材料。
【請求項４】
前記アニオン変性微細繊維状セルロースは、アニオン性基を全て酸型にして測定されるアニオン性基の量が０．５～３．０ｍｍｏｌ／ｇである、請求項１に記載の熱成形用材料。
【請求項５】
請求項１～４のいずれか１項に記載の熱成形用材料を熱成形してなる成形体。

発明の詳細な説明【技術分野】
【０００１】
本発明は、熱成形用材料、及びそれを熱成形してなる成形体に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
近年、サステナビリティの観点から、天然に多量に存在するバイオマスであるセルロース繊維、とりわけその新たな利用形態として微細繊維状セルロース（セルロースナノファイバーとも称される。）が注目されている。
【０００３】
例えば、特許文献１には、カルボキシ基を有する微細セルロース繊維に陽イオン界面活性剤が吸着してなり、陽イオン界面活性剤として第四級アンモニウム化合物を、セルロース構成単位のＣ６位のカルボキシ基に化学吸着させた、微細セルロース繊維複合体が開示されている。特許文献１には、また、該微細セルロース繊維複合体を強化材として、成形可能な樹脂と混合した複合材料、及び、複合材料における樹脂の含有量が、複合材料の全質量に対して４０～９９．９９質量％であることが開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１１－１４０７３８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
セルロース繊維は、本来、熱成形性がない。そのため、熱可塑性樹脂などの樹脂に添加しなければ熱成形することはできない。上記のように従来、カルボキシ基を持つ微細繊維状セルロースを強化材として樹脂に添加することは知られているが、特定のアニオン変性微細繊維状セルロースが熱成形性を有することは知られていなかった。
【０００６】
本発明の実施形態は、熱成形性を有する微細繊維状セルロースを含む新規な熱成形用材料及びその成形体を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明は以下に示される実施形態を含む。
［１］数平均繊維幅が２～１０００ｎｍであるオニウム塩型のアニオン変性微細繊維状セルロースを５０質量％以上含む、熱成形用材料。
［２］前記アニオン変性微細繊維状セルロースのアニオン性基をオニウム塩にするための修飾剤の融点が１５０℃以下である、［１］に記載の熱成形用材料。
［３］前記アニオン変性微細繊維状セルロースのオニウム塩が第四級オニウム塩である、［１］又は［２］に記載の熱成形用材料。
［４］前記アニオン変性微細繊維状セルロースは、アニオン性基を全て酸型にして測定されるアニオン性基の量が０．５～３．０ｍｍｏｌ／ｇである、［１］～［３］のいずれか１項に記載の熱成形用材料。
［５］［１］～［４］のいずれか１項に記載の熱成形用材料を熱成形してなる成形体。
【発明の効果】
【０００８】
本発明の実施形態によれば、熱成形性を有する微細繊維状セルロースを含む新規な熱成形用材料及びその成形体を提供することができる。
【発明を実施するための形態】
【０００９】
本実施形態に係る熱成形用材料は、数平均繊維幅が２～１０００ｎｍであるオニウム塩型のアニオン変性微細繊維状セルロースを含むものである。アニオン変性微細繊維状セルロースは、アニオン性基が導入された微細繊維状セルロースである。
【００１０】
微細繊維状セルロースは、セルロース繊維をナノレベルまで微細化したものであり、セルロースナノファイバーとも称される。微細繊維状セルロースの数平均繊維幅は２～１０００ｎｍであり、好ましくは２～５００ｎｍ、より好ましくは２～３００ｎｍ、より好ましくは２～１００ｎｍ、より好ましくは３～５０ｎｍ、より好ましくは３～２０ｎｍである。

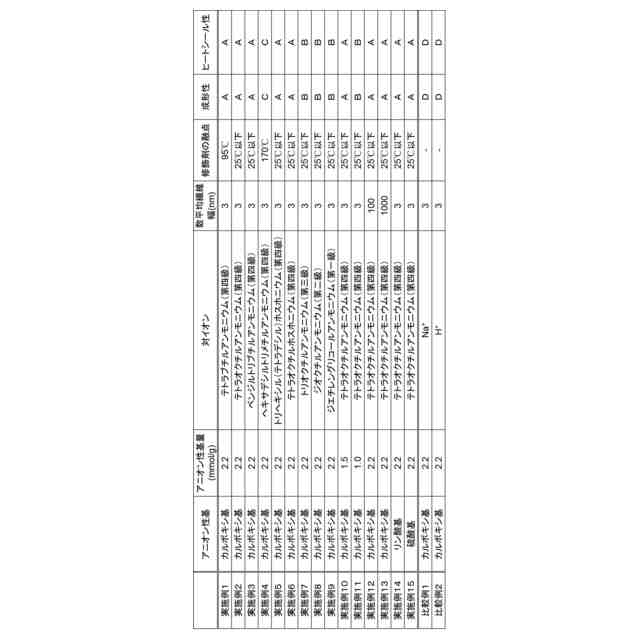

（【００１１】以降は省略されています）

関連特許
