公開番号2025089099
公報種別公開特許公報(A)
公開日2025-06-12
出願番号2023204087
出願日2023-12-01
発明の名称空中浮遊映像表示装置、携帯端末、および表示方法
出願人マクセル株式会社
代理人弁理士法人筒井国際特許事務所
主分類G09G 5/00 20060101AFI20250605BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】より好適な空中浮遊映像表示装置を提供すること。本発明によれば、持続可能な開発目標(SDGs)の「3すべての人に健康と福祉を」、「9産業と技術革新の基盤をつくろう」、「11住み続けられるまちづくりを」に貢献する。
【解決手段】空中浮遊映像表示装置は、ユーザの携帯端末との通信接続に基づいて、例えば、携帯端末の画面に表示される表示画像を、空中浮遊映像にも表示画像として表示し、携帯端末の画面に表示される表示画像に対するユーザ操作の検出および判定に基づいて、画面の表示画像に対応付けられた所定の処理を実行させるととともに、空中浮遊映像の表示画像にも当該処理を反映するように制御する。また、本システムでは、どちらの装置での操作および検出が有効/無効となるかが設定および制御される。
【選択図】図29
特許請求の範囲【請求項１】
空中浮遊映像表示装置であって、
映像処理を行う映像処理部と、
前記映像処理部が映像処理を行った映像を表示する表示部と、
前記表示部が表示する映像に基づいて空中浮遊映像を生成する光学システムと、
前記空中浮遊映像の表示範囲に対するユーザによる操作を検出するユーザ操作検出機構と、
前記ユーザの携帯端末と通信する通信部と、
を備え、
前記ユーザの前記携帯端末との通信接続に基づいて、前記空中浮遊映像に表示される第１画像を、前記携帯端末の画面にも第１画像として表示し、および／または、前記携帯端末の画面に表示される第２画像を、前記空中浮遊映像にも第２画像として表示し、
前記空中浮遊映像に表示される前記第１画像に対する前記ユーザの操作の検出および判定に基づいて、前記空中浮遊映像の前記第１画像に対応付けられた所定の第１処理を実行するととともに、前記携帯端末の画面の前記第１画像にも前記第１処理を反映するように制御し、および／または、前記携帯端末の側における、前記携帯端末の画面に表示される前記第２画像に対する前記ユーザの操作の検出および判定に基づいて、前記携帯端末の画面の前記第２画像に対応付けられた所定の第２処理を実行させるととともに、前記空中浮遊映像の前記第２画像にも前記第２処理を反映するように制御する、
空中浮遊映像表示装置。
続きを表示（約 1,700 文字）【請求項２】
請求項１記載の空中浮遊映像表示装置において、
前記通信接続の後の設定として、前記空中浮遊映像表示装置の側における前記空中浮遊映像の表示画像に対する前記ユーザの操作および検出と、前記携帯端末の側における前記画面の表示画像に対する前記ユーザの操作および検出とについての、有効／無効を設定し、当該設定にしたがって、前記操作、検出、表示および処理を制御する、
空中浮遊映像表示装置。
【請求項３】
請求項２記載の空中浮遊映像表示装置において、
前記通信接続の時に、前記通信接続の後の前記有効／無効の設定を行い、
前記通信接続の解除の時に、前記有効／無効の設定を前記通信接続の前の設定に戻す、
空中浮遊映像表示装置。
【請求項４】
請求項２記載の空中浮遊映像表示装置において、
前記空中浮遊映像または前記携帯端末の画面の表示画像に対する前記ユーザの操作は、タッチ操作と回転操作とを有し、
前記タッチ操作については、前記空中浮遊映像表示装置に備える前記ユーザ操作検出機構のうちのタッチセンサ、または前記携帯端末に備えるタッチセンサを用いて検出し、
前記回転操作については、前記空中浮遊映像表示装置に備える姿勢センサ、または前記携帯端末に備える姿勢センサを用いて検出する、
空中浮遊映像表示装置。
【請求項５】
請求項２記載の空中浮遊映像表示装置において、
あるモードにおいて、前記空中浮遊映像表示装置の側における前記空中浮遊映像の表示画像に対する前記ユーザの操作および検出を有効に設定し、前記携帯端末の側における前記画面の表示画像に対する前記ユーザの操作および検出を無効に設定する、
空中浮遊映像表示装置。
【請求項６】
請求項２記載の空中浮遊映像表示装置において、
あるモードにおいて、前記空中浮遊映像表示装置の側における前記空中浮遊映像の表示画像に対する前記ユーザの操作および検出を無効に設定し、前記携帯端末の側における前記画面の表示画像に対する前記ユーザの操作および検出を有効に設定する、
空中浮遊映像表示装置。
【請求項７】
請求項２記載の空中浮遊映像表示装置において、
あるモードにおいて、前記空中浮遊映像表示装置の側における前記空中浮遊映像の表示画像に対する前記ユーザの操作および検出を有効に設定し、前記携帯端末の側における前記画面の表示画像に対する前記ユーザの操作および検出も有効に設定する、
空中浮遊映像表示装置。
【請求項８】
請求項２記載の空中浮遊映像表示装置において、
前記空中浮遊映像表示装置の前記空中浮遊映像に、および／または、前記携帯端末の前記画面に、前記空中浮遊映像表示装置の側における前記空中浮遊映像の表示画像に対する前記ユーザの操作および検出と、前記携帯端末の側における前記画面の表示画像に対する前記ユーザの操作および検出とについての、有効／無効の設定に対応した、モードの選択肢を表示し、前記ユーザによる前記モードの選択にしたがって前記有効／無効を設定する、
空中浮遊映像表示装置。
【請求項９】
請求項４記載の空中浮遊映像表示装置において、
前記空中浮遊映像表示装置に備える前記タッチセンサとしては、前記空中浮遊映像の前記表示範囲に対する前記ユーザの手指または操作物の位置を検出する空中操作検出センサまたはカメラを有する、
空中浮遊映像表示装置。
【請求項１０】
請求項４記載の空中浮遊映像表示装置において、
前記回転操作は、前記空中浮遊映像表示装置の筐体または前記携帯端末の筐体の回転操作の場合を含み、
前記回転操作の判定に応じた所定の処理としては、前記空中浮遊映像内の表示画像または前記携帯端末の画面内の表示画像を前記ユーザから見て回転した状態となるように表示することを含む、
空中浮遊映像表示装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、空中浮遊映像表示装置に関する。
続きを表示（約 5,900 文字）【背景技術】
【０００２】
空中浮遊情報表示技術については、例えば、特許文献１に開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－１２８７２２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１の開示では、空中浮遊映像の実用的な明るさや品位を得るための構成や、ユーザが空中浮遊映像をより楽しく視認するための構成などについての考慮は十分ではなかった。
【０００５】
本発明の目的は、より好適な空中浮遊映像表示装置を提供することにある。
【課題を解決するための手段】
【０００６】
上記課題を解決するために、例えば特許請求の範囲に記載の構成を採用する。本願は上記課題を解決する手段を複数含んでいるが、その一例を挙げるならば、以下のように構成すればよい。一実施の形態は、空中浮遊映像表示装置であって、映像処理を行う映像処理部と、前記映像処理部が映像処理を行った映像を表示する表示部と、前記表示部が表示する映像に基づいて空中浮遊映像を生成する光学システムと、前記空中浮遊映像の表示範囲に対するユーザによる操作を検出するユーザ操作検出機構と、前記ユーザの携帯端末と通信する通信部と、を備え、前記ユーザの前記携帯端末との通信接続に基づいて、前記空中浮遊映像に表示される第１画像を、前記携帯端末の画面にも第１画像として表示し、および／または、前記携帯端末の画面に表示される第２画像を、前記空中浮遊映像にも第２画像として表示し、前記空中浮遊映像に表示される前記第１画像に対する前記ユーザの操作の検出および判定に基づいて、前記空中浮遊映像の前記第１画像に対応付けられた所定の第１処理を実行するととともに、前記携帯端末の画面の前記第１画像にも前記第１処理を反映するように制御し、および／または、前記携帯端末の側における、前記携帯端末の画面に表示される前記第２画像に対する前記ユーザの操作の検出および判定に基づいて、前記携帯端末の画面の前記第２画像に対応付けられた所定の第２処理を実行させるととともに、前記空中浮遊映像の前記第２画像にも前記第２処理を反映するように制御する。
【発明の効果】
【０００７】
本発明によれば、より好適な空中浮遊映像表示装置を実現できる。これ以外の課題、構成および効果は、以下の実施形態の説明において明らかにされる。
【図面の簡単な説明】
【０００８】

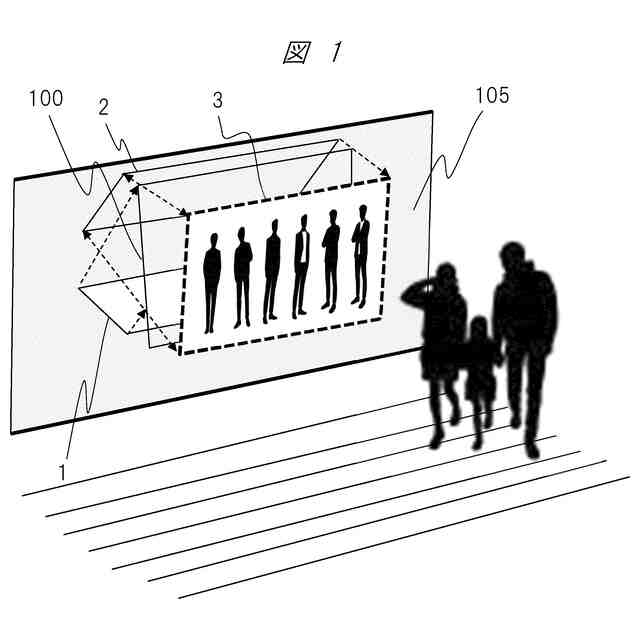

本発明の一実施例に係る空間浮遊映像表示装置の使用形態の一例を示す図である。

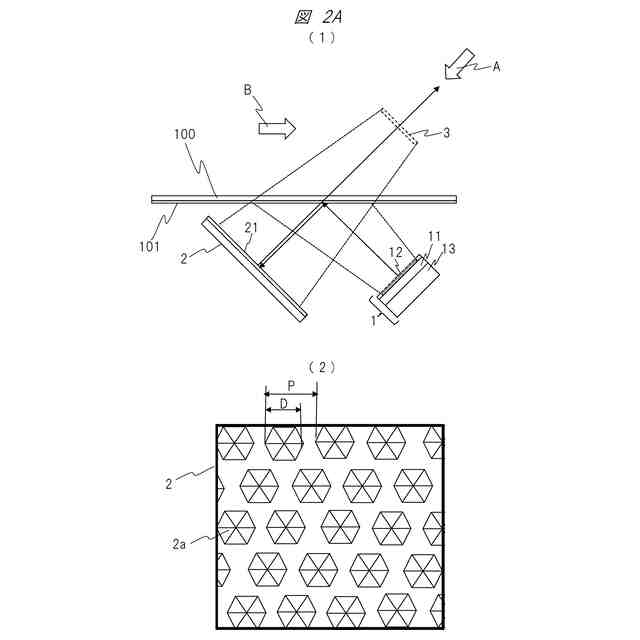

本発明の一実施例に係る空間浮遊映像表示装置の主要部構成と再帰反射部構成の一例を示す図である。

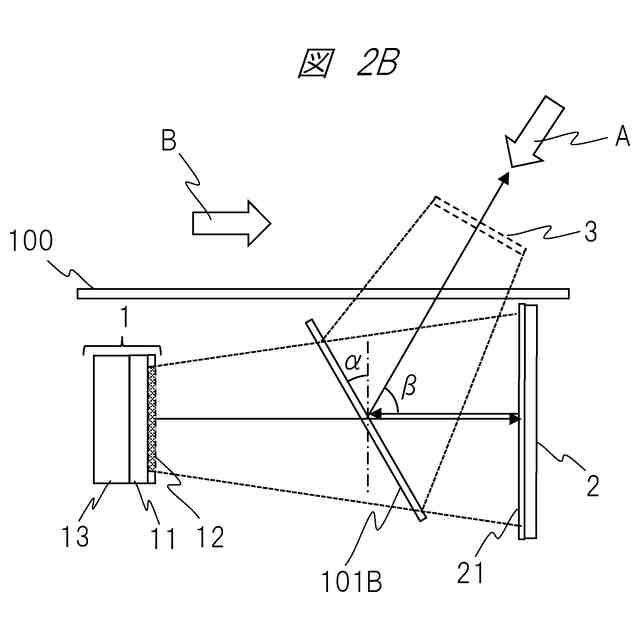

本発明の一実施例に係る空間浮遊映像表示装置の主要部構成と再帰反射部構成の一例を示す図である。

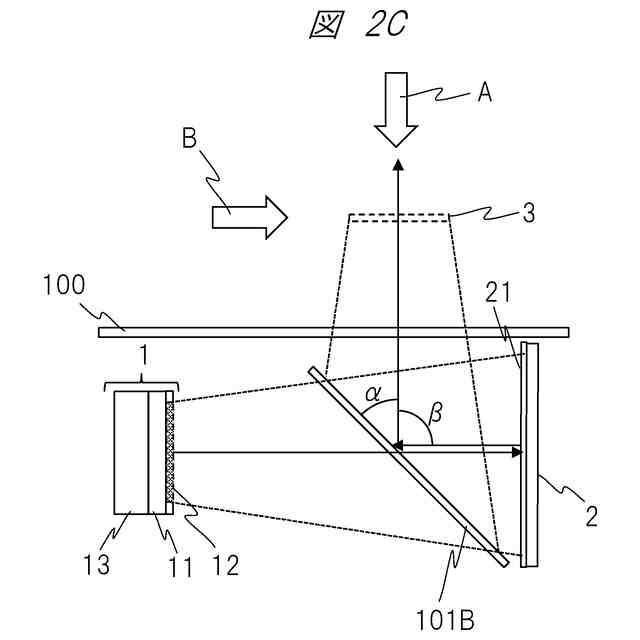

本発明の一実施例に係る空間浮遊映像表示装置の主要部構成と再帰反射部構成の一例を示す図である。
本発明の一実施例に係る、空中浮遊映像表示装置の主要部構成と再帰反射部構成の一例を示す図である。
本発明の一実施例に係る、空中浮遊映像表示装置を構成する、再帰反射板の投影図である。
本発明の一実施例に係る、空中浮遊映像表示装置を構成する、再帰反射板の上面図である。

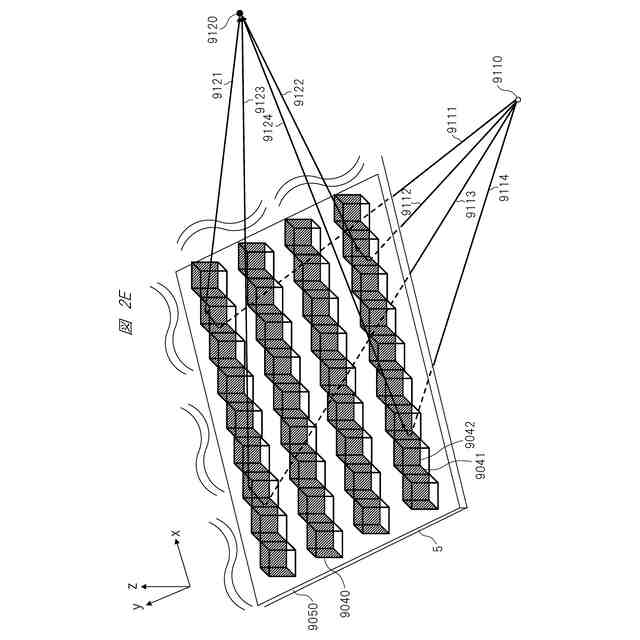

本発明の一実施例に係る、空中浮遊映像表示装置を構成する、再帰反射板を構成する、コーナーリフレクタを示す斜視図である。

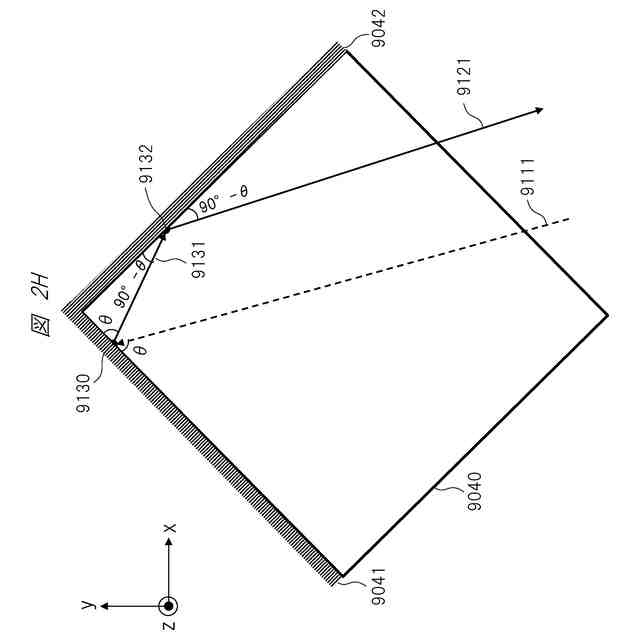

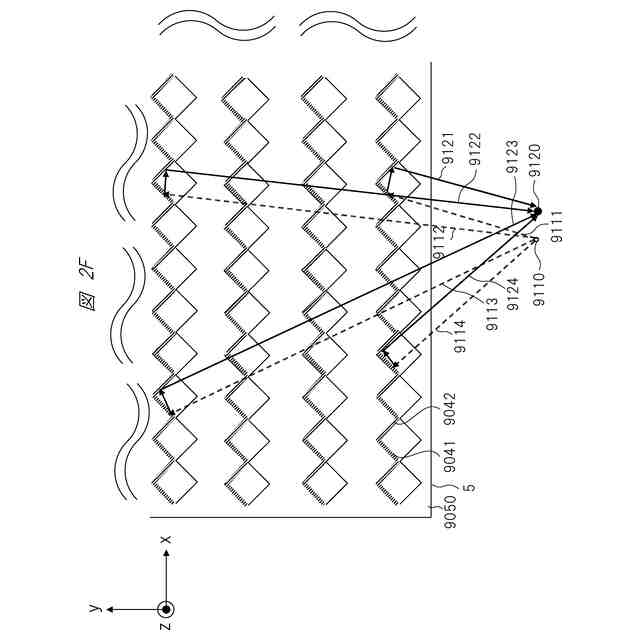

本発明の一実施例に係る、空中浮遊映像表示装置を構成する、再帰反射板を構成する、コーナーリフレクタを示す上面図である。
本発明の一実施例に係る、空中浮遊映像表示装置を構成する、再帰反射板を構成する、コーナーリフレクタを示す側面図である。
本発明の一実施例に係る空間浮遊映像表示装置の構成例を示す図である。
本発明の一実施例に係る空間浮遊映像表示装置の構成の一例を示す図である。
本発明の一実施例に係る空間浮遊映像表示装置の構成の一例を示す図である。
本発明の一実施例に係る空間浮遊映像表示装置の構成の一例を示す図である。
本発明の一実施例に係る空間浮遊映像表示装置の構成の一例を示す図である。
本発明の一実施例に係る空間浮遊映像表示装置の構成の一例を示す図である。
本発明の一実施例に係る空間浮遊映像表示装置の構成の一例を示す図である。
本発明の一実施例に係る空間浮遊映像表示装置の構成の一例を示す図である。
本発明の一実施例に係る空間浮遊映像表示装置の構成の一例を示す図である。
本発明の一実施例に係る空間浮遊映像表示装置の構成の一例を示す図である。
本発明の一実施例に係る空間浮遊映像表示装置の構成の一例を示す図である。
本発明の一実施例に係る空間浮遊映像表示装置の構成の一例を示す図である。
本発明の一実施例に係る空間浮遊映像表示装置の構成の一例を示す図である。
本発明の一実施例に係る空間浮遊映像表示装置の構成の一例を示す図である。
本発明の一実施例に係る空間浮遊映像表示装置の構成の一例を示す図である。
本発明の一実施例に係る空間浮遊映像表示装置の構成の一例を示す図である。
本発明の一実施例に係る光源装置の具体的な構成の一例を示す断面図である。
本発明の一実施例に係る光源装置の具体的な構成の一例を示す断面図である。
本発明の一実施例に係る光源装置の具体的な構成の一例を示す断面図である。
本発明の一実施例に係る空間浮遊映像表示装置の主要部を示す配置図である。
本発明の一実施例に係る表示装置の構成を示す断面図である。
本発明の一実施例に係る表示装置の構成を示す断面図である。
本発明の一実施例に係る映像表示装置の光源拡散特性を説明するための説明図である。
本発明の一実施例に係る映像表示装置の拡散特性を説明するための説明図である。
本発明の一実施例に係る画像処理が解決する課題の一例の説明図である。
本発明の一実施例に係る画像処理の一例の説明図である。
本発明の一実施例に係る映像表示処理の一例の説明図である。
本発明の一実施例に係る映像表示処理の一例の説明図である。
本発明の一実施例に係る空間浮遊映像表示装置の主要部構成と再帰反射部構成の一例を示す図である。

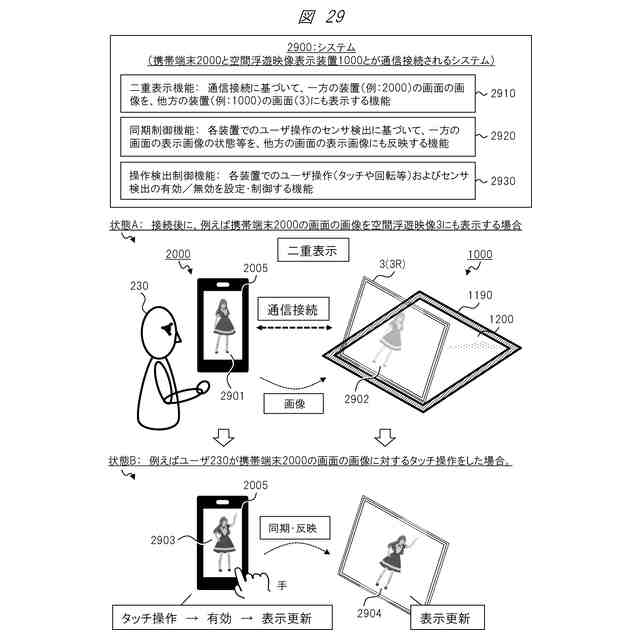

本発明の一実施例に係る空間浮遊映像表示システムの構成を示す図。
本発明の一実施例に係る空間浮遊映像表示システムの概要を示す図。
本発明の一実施例に係る携帯端末の構成を示す図。
本発明の一実施例に係る空間浮遊映像への携帯端末の挿入・接触操作を示す斜視図。
本発明の一実施例に係る空間浮遊映像への携帯端末の挿入・接触操作を示すＸＹ平面図。
本発明の一実施例に係る空間浮遊映像への携帯端末の挿入・接触操作を示すＹＺ平面図。
本発明の一実施例に係る空間浮遊映像への携帯端末の挿入・接触操作を示すＸＺ平面図。
本発明の一実施例に係る空間浮遊映像への携帯端末の挿入・接触操作時の姿勢などを示す斜視図。
本発明の一実施例に係る空間浮遊映像への携帯端末の挿入・接触操作時の姿勢などの例を示すＸＹ平面図。
本発明の一実施例に係る空間浮遊映像への携帯端末の挿入・接触操作時の姿勢などの例を示すＹＺ平面図。
本発明の一実施例に係る空間浮遊映像への携帯端末の挿入・接触操作時の姿勢などの例を示すＸＺ平面図。
本発明の一実施例に係る空間浮遊映像への携帯端末の挿入・接触操作時の姿勢などの例を示すＹＺ平面図。
本発明の一実施例に係る空間浮遊映像への携帯端末の挿入・接触操作時の姿勢などの例を示すＹＺ平面図。
本発明の一実施例に係る空間浮遊映像への携帯端末の挿入・接触操作時の位置などの例を示すＹＺ平面図。
本発明の一実施例に係る空間浮遊映像への携帯端末の挿入・接触操作時の位置などの例を示すＸＹ平面図。
本発明の一実施例に係る空間浮遊映像への携帯端末の挿入・接触操作時の位置などの例を示すＹＺ平面図。
本発明の一実施例に係る空間浮遊映像へのガイド画像の表示例を示す説明図。
本発明の一実施例に係る空間浮遊映像へのガイド画像の表示例を示す説明図。
本発明の一実施例に係る空間浮遊映像への携帯端末の接触の例を示すＸＹ平面図。
本発明の一実施例に係る空間浮遊映像への携帯端末の接触による視認不可領域の例を示すＸＺ平面図。
本発明の一実施例に係る空間浮遊映像への携帯端末の接触による遮光の例を示すＹＺ平面図。
本発明の一実施例に係る空間浮遊映像へのガイド画像の表示例および携帯端末の接触による視認不可領域の例を示すｘｙ平面図。
本発明の一実施例に係る空間浮遊映像へのガイド画像の表示例および表示領域制限の例を示すｘｙ平面図。
本発明の一実施例に係る空間浮遊映像へのガイド画像の表示例を示すｘｙ平面図。
本発明の一実施例に係る空間浮遊映像へのガイド画像の表示例を示すｘｙ平面図。
本発明の一実施例に係る空間浮遊映像へのガイド画像の表示例および表示領域制限の例を示す説明図。
本発明の一実施例に係るガイド音声出力例を示す説明図。
本発明の一実施例に係る空間浮遊映像表示装置におけるセンサの配置例を示すＹＺ平面断面図。
本発明の一実施例に係る空中操作検出センサの構成例を示すｘｙ平面図。
本発明の一実施例に係る空間浮遊映像表示装置におけるセンサの配置例を示すＹＺ平面断面図。
本発明の一実施例に係る携帯端末におけるアプリケーション画面の表示例を示す説明図。
本発明の一実施例に係る携帯端末におけるアプリケーション画面の表示例を示す説明図。
本発明の一実施例に係る携帯端末におけるアプリケーション画面の表示例を示す説明図。
本発明の一実施例に係る携帯端末におけるＱＲコード画面の表示例を示す説明図。
本発明の一実施例に係る空間浮遊映像表示装置における携帯端末のＱＲコードの撮像の例を示すＹＺ平面断面図。
本発明の一実施例に係る空間浮遊映像におけるＱＲコードの表示例を示す斜視図。
本発明の一実施例に係る携帯端末による空間浮遊映像表示装置の空間浮遊映像のＱＲコードの撮像の例を示すＹＺ平面断面図。
本発明の一実施例に係る第２の表示装置の画面でのＱＲコードの表示例を示す斜視図。
本発明の一実施例に係る、携帯端末と空間浮遊映像表示装置とが通信接続されるシステムの構成例を示す図。
本発明の一実施例に係る、携帯端末と空間浮遊映像表示装置との二重表示の例を示す図。
本発明の一実施例に係る、システムの基本制御のフローを示す図。
本発明の一実施例に係る、システムの接続前の表示・設定の例を示す図。
本発明の一実施例に係る、システムの接続後の表示・設定の例（モード）を示す図。
本発明の一実施例に係る、携帯端末の画面表示例としてモード設定のＧＵＩ例（１）を示す図。
本発明の一実施例に係る、携帯端末の画面表示例としてモード設定のＧＵＩ例（２）を示す図。
本発明の一実施例に係る、システムの機能ブロック構成例を示す図。
本発明の一実施例に係る、空間浮遊映像表示装置の画面の構成例、および携帯端末の画面の構成例を示す図。
本発明の一実施例に係る、課題および解決の例１を示す図。
本発明の一実施例に係る、課題および解決の例２を示す図。
本発明の一実施例に係る、課題および解決の例３を示す図。
本発明の一実施例に係る、課題および解決の例４を示す図。
本発明の一実施例に係る、空間浮遊映像表示装置と携帯端末との画像表示の例（パターン）を示す図。
本発明の一実施例に係る、制御対象とする操作、および、制御に使用するセンサの例を示す図。
本発明の一実施例に係る、空間浮遊映像表示装置の姿勢の例１を示す図。
本発明の一実施例に係る、空間浮遊映像表示装置の姿勢の例２を示す図。
本発明の一実施例に係る、空間浮遊映像表示装置の姿勢の例３を示す図。
本発明の一実施例に係る、モード１のシーケンスの例（１）を示す図。
本発明の一実施例に係る、モード１のシーケンスの例（２）を示す図。
本発明の一実施例に係る、モード１のシーケンスの例（３）を示す図。
本発明の一実施例に係る、モード１のシーケンスの例（４）を示す図。
本発明の一実施例に係る、モード２のシーケンスの例（１）を示す図。
【発明を実施するための形態】
【０００９】
以下、本発明の実施の形態を図面に基づいて詳細に説明する。なお、本発明は実施例の説明に限定されるものではなく、本明細書に開示される技術的思想の範囲内において当業者による様々な変更および修正が可能である。また、本発明を説明するための全図において、同一の機能を有するものには、同一の符号を付与し、その繰り返しの説明は省略する場合がある。
【００１０】
以下の実施例は、映像発光源からの映像光による映像を、ガラス等の空間を仕切る透明な部材を介して透過して、前記透明な部材の外部に空間浮遊映像として表示することが可能な映像表示装置に関する。なお、以下の実施例の説明において、空間に浮遊する映像を「空間浮遊映像」という用語で表現している。この用語の代わりに、「空中像」、「空間像」、「空中浮遊映像」、「表示映像の空間浮遊光学像」、「表示映像の空中浮遊光学像」などと表現してもかまわない。実施例の説明で主として用いる「空間浮遊映像」との用語は、これらの用語の代表例として用いている。
（【００１１】以降は省略されています）
