公開番号2025091278
公報種別公開特許公報(A)
公開日2025-06-18
出願番号2023206459
出願日2023-12-06
発明の名称塗布装置及び塗布方法
出願人ナブテスコ株式会社
代理人個人,個人,個人
主分類B05C 3/09 20060101AFI20250611BHJP(霧化または噴霧一般;液体または他の流動性材料の表面への適用一般)

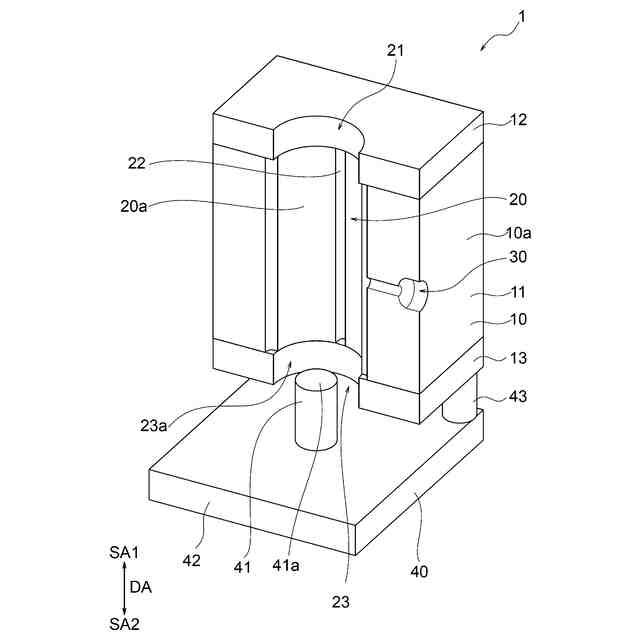

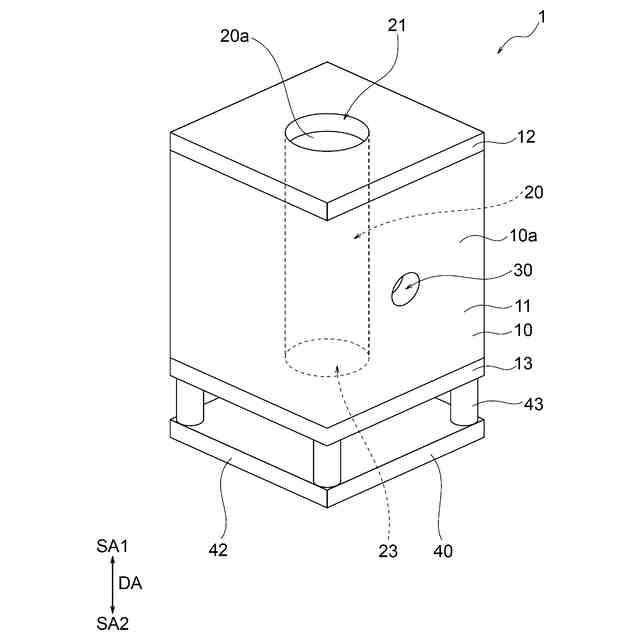

要約【課題】より簡易な構造でねじ部材に粘性流体を塗布できる技術を提供する。
【解決手段】塗布装置は、ねじ部材が挿入される挿入孔が設けられた孔部と、孔部に繋がり、ねじ部材に塗布される粘性流体が圧送される供給孔と、が設けられた本体部を有する塗布装置である。孔部を形成する内壁には、孔部の長手方向に沿って縦溝が設けられる。
【選択図】図3
特許請求の範囲【請求項１】
ねじ部材が挿入される挿入孔が設けられた孔部と、前記孔部に繋がり、前記ねじ部材に塗布される粘性流体が圧送される供給孔と、が設けられた本体部を有する塗布装置であって、
前記孔部を形成する内壁には、前記孔部の長手方向に沿って縦溝が設けられる、
塗布装置。
続きを表示（約 850 文字）【請求項２】
前記縦溝は、前記挿入孔から離れた位置に設けられる、
請求項１に記載の塗布装置。
【請求項３】
前記供給孔は、前記縦溝において開口している、請求項１又は２に記載の塗布装置。
【請求項４】
前記孔部の、前記ねじ部材が挿入される側とは反対側には、前記粘性流体を排出する排出孔が設けられる、
請求項１又は２に記載の塗布装置。
【請求項５】
前記本体部を支持する支持部を更に備え、
前記支持部は、前記孔部の前記排出孔側に設けられ、上面が前記排出孔よりも小さい面積を有する柱状部材を有し、
前記排出孔と前記柱状部材の前記上面との間の隙間から、前記粘性流体を排出する、
請求項４に記載の塗布装置。
【請求項６】
前記柱状部材の前記上面は、前記長手方向における前記縦溝と前記排出孔との間に位置している、請求項５に記載の塗布装置。
【請求項７】
前記挿入孔の幅をｗ１とし、前記ねじ部材の軸線からねじ山の頂点までの距離をｗ２とし、前記ねじ部材のねじ溝の深さをｗ３とするとき、以下の式（１）が成立する、請求項１又は２に記載の塗布装置。
TIFF
2025091278000008.tif
9
170
【請求項８】
前記供給孔は、前記長手方向における前記孔部の中央に位置する、請求項１又は２に記載の塗布装置。
【請求項９】
前記供給孔は、前記孔部の両端から、前記長手方向における前記孔部の長さの０．２倍以上の距離だけ離れた位置において開口している、請求項１又は２に記載の塗布装置。
【請求項１０】
前記長手方向に垂直な断面における前記縦溝の面積は、前記ねじ部材の軸線を通る断面における前記ねじ部材のねじ溝の面積よりも小さい、請求項１又は２に記載の塗布装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、塗布装置及び塗布方法に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
ねじ部材の焼き付きを防ぐことなどを目的として、グリスなどの粘性流体をねじ溝に塗布する場合がある。特許文献１には、先端部に潤滑剤を供給したブラシを、ボルトネジ部の周囲において回転させることで、ボルトネジ部に潤滑剤を塗布する焼付防止用潤滑材塗布装置が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０００－２８８４４６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上述した技術では、ブラシを回転させるためのモータが必要であり、塗布装置の構造が複雑になってしまう。
【０００５】
本発明は、このような事情を考慮してなされたもので、より簡易な構造でねじ部材に粘性流体を塗布できる技術を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の第１の態様は、ねじ部材が挿入される挿入孔が設けられた孔部と、前記孔部に繋がり、前記ねじ部材に塗布される粘性流体が圧送される供給孔と、が設けられた本体部を有する塗布装置であって、
前記孔部を形成する内壁には、前記孔部の長手方向に沿って縦溝が設けられる、
塗布装置である。
【０００７】
本開示の第２の態様においては、上述した第１の態様による塗布装置において、前記縦溝は、前記挿入孔から離れた位置に設けられてもよい。
【０００８】
本開示の第３の態様においては、上述した第１の態様又は上述した第２の態様による塗布装置において、前記供給孔は、前記縦溝において開口していてもよい。
【０００９】
本開示の第４の態様においては、上述した第１の態様から上述した第３の態様のそれぞれによる塗布装置において、前記孔部の、前記ねじ部材が挿入される側とは反対側には、前記粘性流体を排出する排出孔が設けられてもよい。
【００１０】
本開示の第５の態様においては、上述した第４の態様による塗布装置において、前記本体部を支持する支持部を更に備え、
前記支持部は、前記孔部の前記排出孔側に設けられ、上面が前記排出孔よりも小さい面積を有する柱状部材を有し、
前記排出孔と前記柱状部材の前記上面との間の隙間から、前記粘性流体を排出してもよい。
（【００１１】以降は省略されています）
