公開番号2025091476
公報種別公開特許公報(A)
公開日2025-06-19
出願番号2023206649
出願日2023-12-07
発明の名称機械式駐車設備
出願人新明和工業株式会社
代理人弁理士法人有古特許事務所
主分類E04H 6/42 20060101AFI20250612BHJP(建築物)
要約【課題】充電制御盤が配置される場所における充電制御盤の設置スペースを小さくすることができる機械式駐車設備を提供する。
【解決手段】機械式駐車設備は、複数の格納部27と乗降室21との間で移動される複数のパレット5と、複数の充電制御盤を含む。パレット5は電気自動車用の複数の充電パレット5Bを含み、前記充電制御盤は複数の充電パレット5Bへの電力の供給を制御するものであり、各充電制御盤が充電パレットと対応する複数の充電回路を含む。前記複数の充電制御盤は、複数の場所に分散して配置されている。
【選択図】図1
特許請求の範囲【請求項１】
複数の格納部と乗降室との間で移動される、電気自動車用の複数の充電パレットを含む複数のパレットと、
前記複数の充電パレットへの電力の供給を制御する複数の充電制御盤であって、各充電制御盤が充電パレットと対応する複数の充電回路を含む充電制御盤と、を備え、
前記複数の充電制御盤は、複数の場所に分散して配置されている、機械式駐車設備。
続きを表示（約 770 文字）【請求項２】

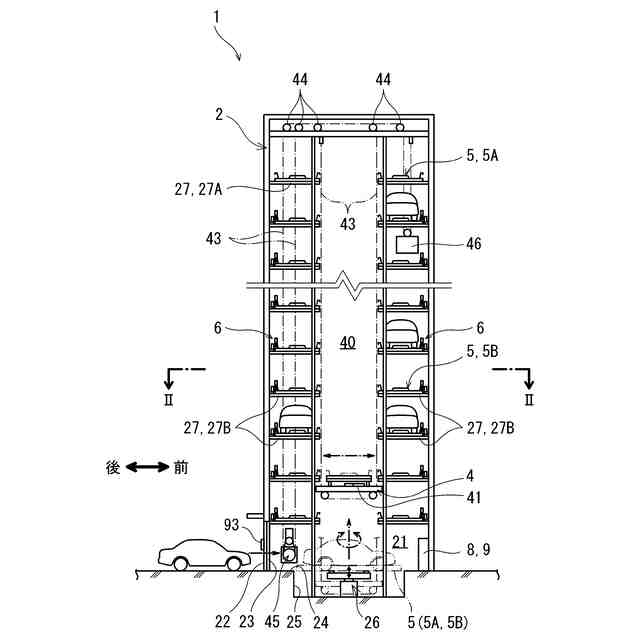

前記機械式駐車設備は、昇降路を搬器が昇降するエレベータ式であり、
前記複数の場所は、前記乗降室を含む乗降領域および前記乗降領域と共に上下方向に並ぶ複数の格納領域のうちの少なくとも２つの領域である、請求項１に記載の機械式駐車設備。
【請求項３】
前記乗降室の近傍または前記乗降領域に配置された、前記複数の充電制御盤へ電力を供給する分電盤をさらに備え、
前記複数の場所は、複数の前記格納領域である、請求項２に記載の機械式駐車設備。
【請求項４】

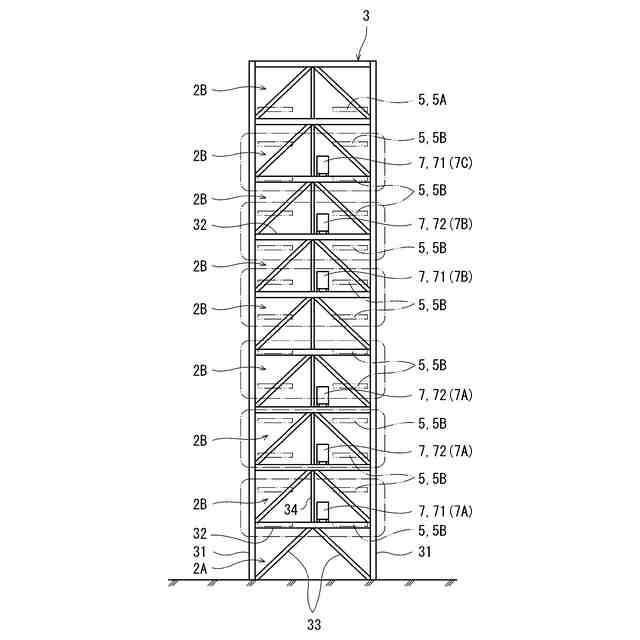

前記複数の格納領域を規定する複数の梁を含む鉄骨構造体をさらに備え、
前記複数の充電制御盤のそれぞれは、前記鉄骨構造体の梁の上に載置されている、請求項３に記載の機械式駐車設備。
【請求項５】
前記複数の充電制御盤は、前記昇降路に面する位置に設けられている、請求項３または４に記載の機械式駐車設備。
【請求項６】
充電指令を出力する主制御装置をさらに備え、

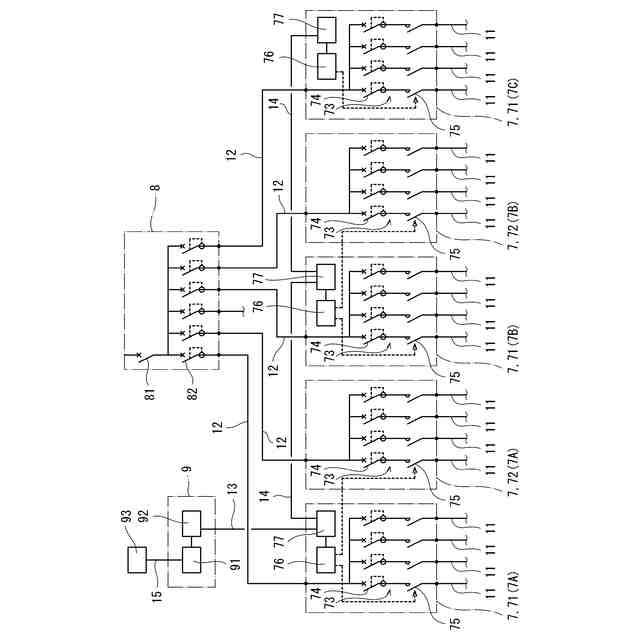

前記複数の充電制御盤は、親充電制御盤のみ、または親充電制御盤と少なくとも１つの子充電制御盤を含む複数のグループに分けられ、各グループの親充電制御盤が、前記主制御装置からの充電指令を受信する副制御装置を含み、前記副制御装置が、対応するグループに含まれる充電制御盤の充電回路を制御する、請求項１～４の何れか一項に記載の機械式駐車設備。
【請求項７】
前記主制御装置は、前記複数のグループのうちで最も下方に位置する最下層グループの親充電制御盤の副制御装置と信号線で接続され、前記最下層グループの親充電制御盤と残りのグループの親充電制御盤の副制御装置同士が信号線で接続されている、請求項６に記載の機械式駐車設備。

発明の詳細な説明【技術分野】
【０００１】
本出願は、電気自動車を充電可能な機械式駐車設備に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
近年、駆動手段が電動モータのみの純粋な電気自動車（ＥＶ）や、電動モータおよびエンジンが搭載されたプラグインハイブリッド電気自動車（ＰＨＥＶ）のような外部充電式の電気自動車が普及している。このような電気自動車の普及に伴い、電気自動車を充電可能な機械式駐車設備が提案されている。
【０００３】
例えば、特許文献１には、電気自動車を充電可能なエレベータ式の機械式駐車設備が開示されている。この機械式駐車設備では、乗降室の上方に複数の格納部が二列で設けられ、それらの格納部列の間に、搬器が昇降する昇降路が形成されている。その搬器によって、電気自動車用の充電パレットと、電気自動車以外の自動車用の標準パレットとが、格納部と乗降室との間で移動される。
【０００４】
また、特許文献１の機械式駐車設備では、充電パレットへの電力の供給を制御する充電制御盤が乗降室に配置されている。
【先行技術文献】
【特許文献】
【０００５】
特開２０２３－８７７２３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
充電パレットの数がある程度であれば一つの充電制御盤で対応可能であるが、充電パレットの数がさらに増えると、充電制御盤の数も増やす必要がある。この場合、特許文献１のように乗降室に充電制御盤が配置される構成では、乗降室において充電制御盤の設置スペースを確保することが困難である。
【０００７】
そこで、本出願は、充電制御盤が配置される場所における充電制御盤の設置スペースを小さくすることができる機械式駐車設備を提供することを目的とする。
【課題を解決するための手段】
【０００８】
本出願は、第１の態様として、複数の格納部と乗降室との間で移動される、電気自動車用の複数の充電パレットを含む複数のパレットと、前記複数の充電パレットへの電力の供給を制御する複数の充電制御盤であって、各充電制御盤が充電パレットと対応する複数の充電回路を含む充電制御盤と、を備え、前記複数の充電制御盤は、複数の場所に分散して配置されている、機械式駐車設備を提供する。
【０００９】
上記の構成によれば、複数の充電パレットに対して複数の充電制御盤が用いられているので、各充電制御盤の大きさをある程度に抑えることができる。また、充電制御盤は複数の場所に分散して配置されているので、各場所における充電制御盤の設置スペースを小さくすることができる。
【００１０】
第２の態様として、第１の態様において、前記機械式駐車設備は、昇降路を搬器が昇降するエレベータ式であり、前記複数の場所は、前記乗降室を含む乗降領域および前記乗降領域と共に上下方向に並ぶ複数の格納領域のうちの少なくとも２つの領域であってもよい。エレベータ式では機械式駐車設備の平面寸法が制限されるため、乗降領域または格納領域における充電制御盤の設置スペースを小さくできることはエレベータ式に特に有用である。
（【００１１】以降は省略されています）
