特許ウォッチ

公開番号2025091718
公報種別公開特許公報(A)
公開日2025-06-19
出願番号2023207140
出願日2023-12-07
発明の名称リサイクル正極活物質の製造方法
出願人住友化学株式会社,国立大学法人京都大学
代理人個人,個人,個人
主分類C01G 53/00 20060101AFI20250612BHJP(無機化学)
要約【課題】電池の内部抵抗を低減するリサイクル正極活物質の製造方法を提供すること。
【解決手段】リサイクル正極活物質の製造方法は、(1)正極活物質を含む正極合材に、1種または2種以上のアルカリ金属化合物を含有する活性化処理剤を混合して混合物を得る工程、(2)混合物を、活性化処理剤の溶融開始温度以上の温度に加熱して加熱後の混合物を得る工程、及び(3)加熱後の混合物から加熱後の正極活物質を回収する工程、を含む。活性化処理剤は、1種または2種以上のアルカリ土類金属化合物を更に含有する。活性化処理剤中のアルカリ土類金属の含有量の合計が、0.5mоl%以上である。
【選択図】なし
特許請求の範囲【請求項１】
下記工程を含み、
（１）正極活物質を含む正極合材に、１種または２種以上のアルカリ金属化合物を含有する活性化処理剤を混合して混合物を得る工程、
（２）前記混合物を、前記活性化処理剤の溶融開始温度以上の温度に加熱して加熱後の混合物を得る工程、
（３）前記加熱後の混合物から加熱後の正極活物質を回収する工程、
前記活性化処理剤が、１種または２種以上のアルカリ土類金属化合物を更に含有し、
前記活性化処理剤中のアルカリ土類金属の含有量の合計が、０．５ｍоｌ％以上である、
リサイクル正極活物質の製造方法。
続きを表示（約 86 文字）【請求項２】
前記活性化処理剤中のアルカリ土類金属の含有量の合計が、１４．３ｍоｌ％未満である、
請求項１に記載のリサイクル正極活物質の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、リサイクル正極活物質の製造方法に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
電池の正極活物質にはコバルト、ニッケル、マンガン、リチウムなどの希少金属成分が含有されており、特に非水電解質二次電池の正極活物質には、上記の希少金属成分を主成分とする化合物が利用されている。希少金属成分の資源を保全するために、二次電池の電池廃材から、希少金属成分を再生産する方法が求められている。
【０００３】
例えば、特許文献１には、正極合材とアルカリ金属化合物を含有する活性化処理剤とを混合し、混合物を加熱してバインダーを分解し、水などにより分解物や活性化処理剤を除去して正極活物質を回収する方法が開示されている。この方法では、有機溶剤を使用せずに、電池廃材から正極活物質を直接回収する点でコスト的に優れている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１２－１８６１５０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明の一側面の目的は、電池の内部抵抗を低減するリサイクル正極活物質の製造方法を提供することにある。
【課題を解決するための手段】
【０００６】
本発明の一側面は、以下のリサイクル正極活物質の製造方法に関する。
【０００７】
［１］下記工程を含み、
（１）正極活物質を含む正極合材に、１種または２種以上のアルカリ金属化合物を含有する活性化処理剤を混合して混合物を得る工程、
（２）前記混合物を、前記活性化処理剤の溶融開始温度以上の温度に加熱して加熱後の混合物を得る工程、
（３）前記加熱後の混合物から加熱後の正極活物質を回収する工程、
前記活性化処理剤が、１種または２種以上のアルカリ土類金属化合物を更に含有し、
前記活性化処理剤中のアルカリ土類金属の含有量の合計が、０．５ｍоｌ％以上である、
リサイクル正極活物質の製造方法。
【０００８】
［２］前記活性化処理剤中のアルカリ土類金属の含有量の合計が、１４．３ｍоｌ％未満である、
前記［２］に記載のリサイクル正極活物質の製造方法。
【発明の効果】
【０００９】
本発明の一側面によれば、電池の内部抵抗を低減するリサイクル正極活物質を製造することができる。
【発明を実施するための形態】
【００１０】
以下、リサイクルに係る正極活物質の製造方法について説明する。

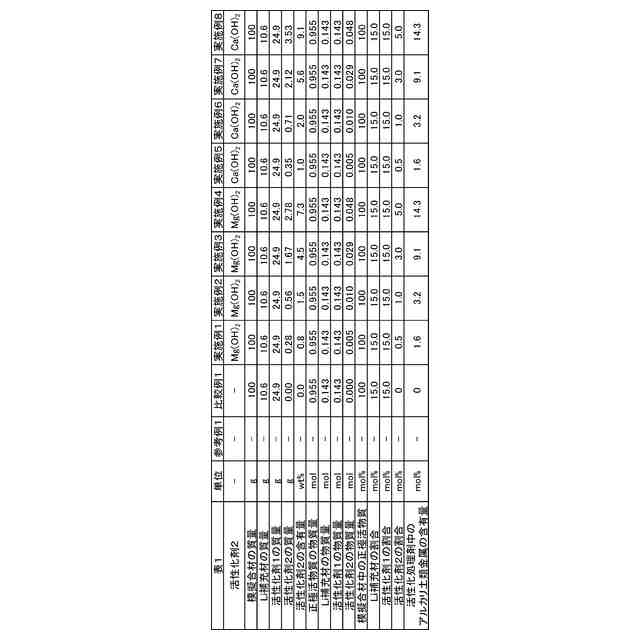

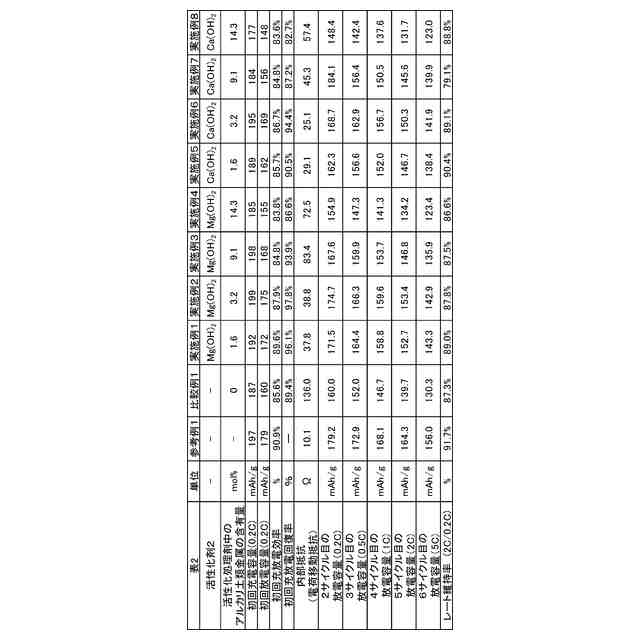

（【００１１】以降は省略されています）

関連特許
