公開番号2025094990
公報種別公開特許公報(A)
公開日2025-06-26
出願番号2023210732
出願日2023-12-14
発明の名称チェックターミナル端子構造及びチェックターミナル
出願人中国電力株式会社
代理人弁理士法人維新国際特許事務所,個人
主分類G01R 22/06 20060101AFI20250619BHJP(測定;試験)
要約【課題】一対の端子板の間隙において接栓の着脱を繰り返しても端子板の導通不良や接栓の脱落が起こり難いチェックターミナル端子構造を提供する。

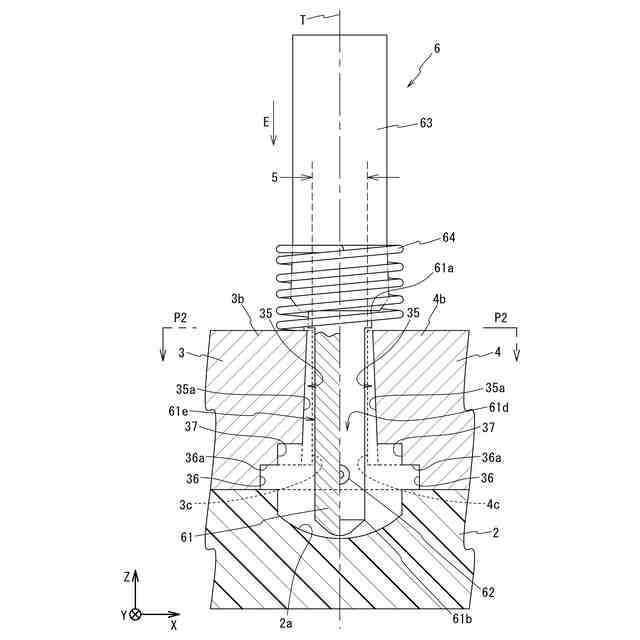

【解決手段】第1の端子板3と、第2の端子板4と、これらの間隙5に介設される接栓6からなり、接栓6は、導電性の金属材料からなる主軸導体61と、この主軸導体61の下端側に突設される一対の掛止用ピン62と、主軸導体61の上端に設けられるつまみ63と、主軸導体61の上端側に設けられるコイルバネ64を備え、第1の端子板3と第2の端子板4の他の端部側はともに、主軸導体61の周側面と符合する形状を有する溝部と、主軸導体61をその軸心Tを基軸に回転させた際に掛止用ピン62を通過させるスリット36と、このスリット36内において掛止用ピン62を一時収容する嵌合用凹部37が形成されているチェックターミナル端子構造1による。

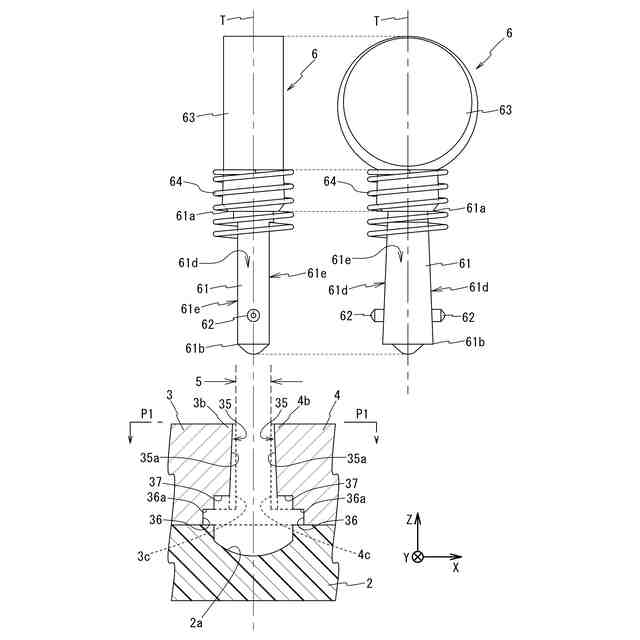

【選択図】図2

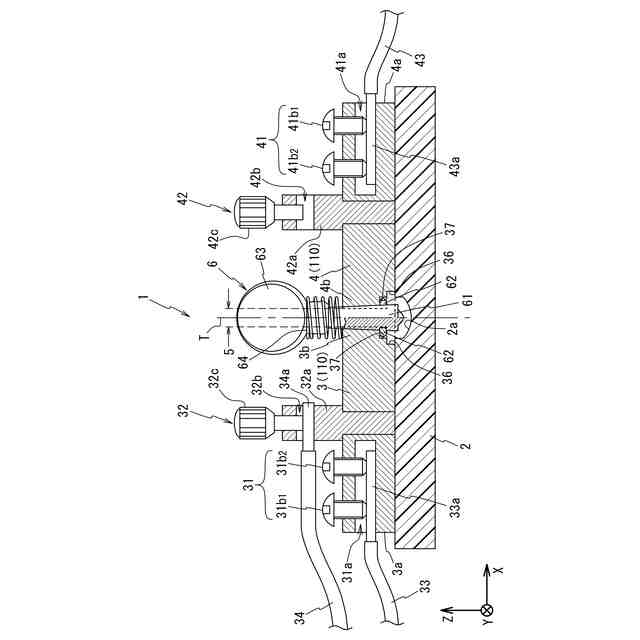

特許請求の範囲【請求項１】
導電性の金属材料からなり、一の端部側に変成器リード線を接続する変成器用端子部、及び第１の代替計量器リード線を接続する第１の代替計量器用端子部を有する第１の端子板と、
導電性の金属材料からなり、一の端部側に電力計量器リード線を接続する電力計量器用端子部、及び第２の代替計量器リード線を接続する第２の代替計量器用端子部を有する第２の端子板と、
前記第１の端子板の他の端部と、前記第２の端子板の他の端部の間に形成される間隙に介設されて、前記第１の端子板と前記第２の端子板を電気的に接続する接栓を備え、
前記接栓は、

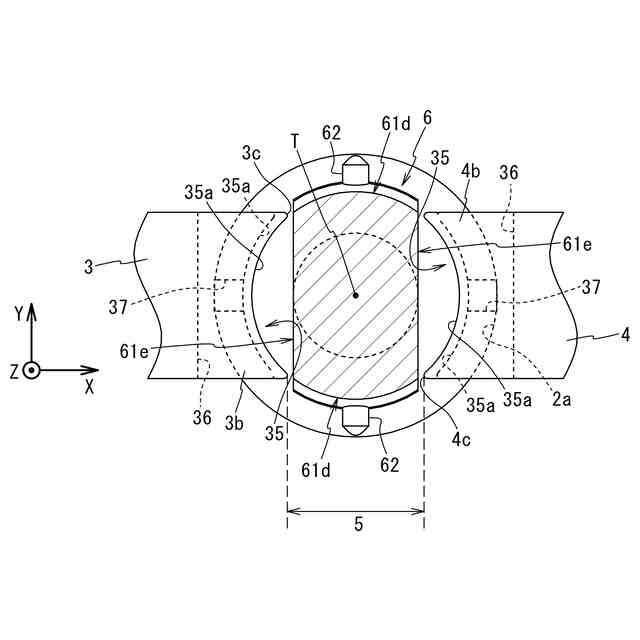

導電性の金属材料からなり、その軸心と平行に形成されかつ互いに平行に配されてその距離が前記間隙よりも小さい一対の平坦面と、前記平坦面の側縁同士をつなぐように形成され前記軸心の下端側から上端側に向かって縮径するテーパである一対の湾曲面と、からなる周側面を有する主軸導体と、
前記主軸導体の前記下端側で、かつ一対の前記湾曲面のそれぞれに突設される掛止用ピンと、
前記主軸導体の前記上端に設けられ、絶縁材料からなる操作用のつまみと、
前記主軸導体の前記上端側の外側面上に設けられるコイルバネを備え、
前記第１、第２の端子板の前記他の端部側はともに、
その端面に前記主軸導体の前記軸心方向と平行に形成され、かつ前記主軸導体の前記湾曲面と符合する形状の接触面を有する溝部と、

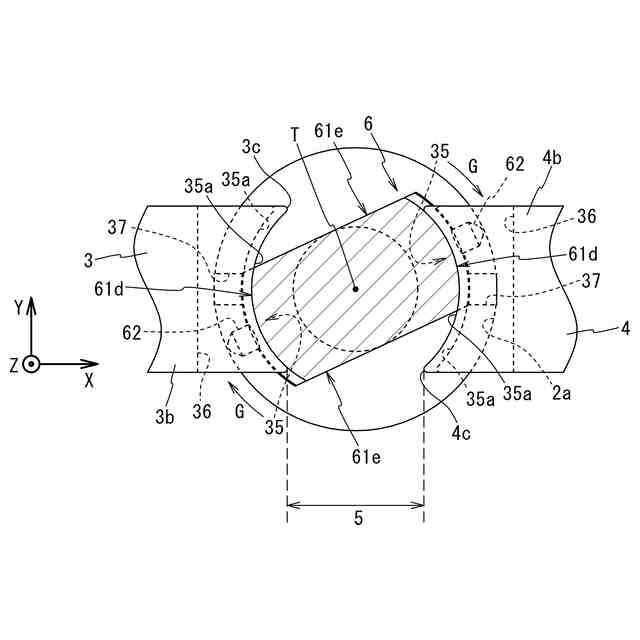

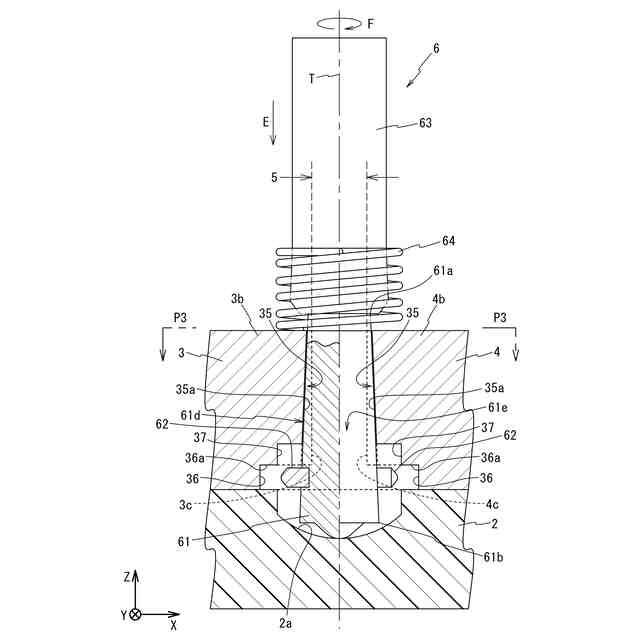

前記間隙に前記主軸導体を挿入した際に前記主軸導体の前記下端が配される側に形成され、前記主軸導体を前記軸心を基軸に回転させた際に前記第１、第２の端子板の一の側面側から他の側面側に前記掛止用ピンを通過させるスリットと、

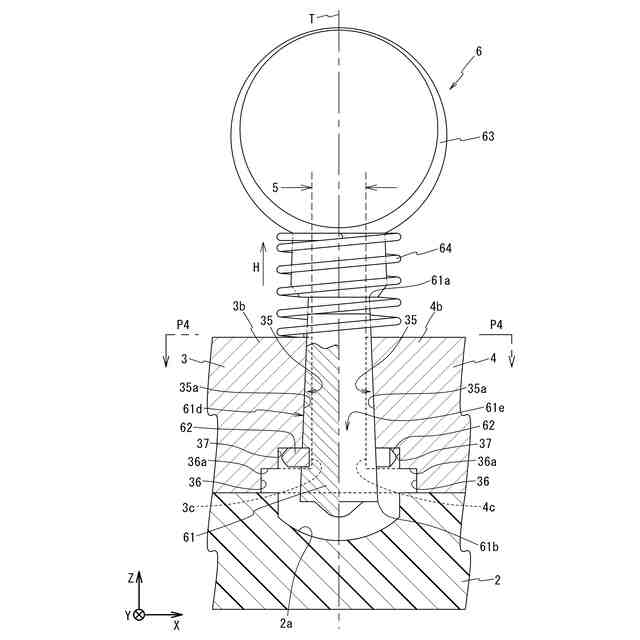

前記スリット内の天面に形成され、前記スリット内を通過中の前記掛止用ピンを一時収容する嵌合用凹部を備えることを特徴とするチェックターミナル端子構造。
続きを表示（約 270 文字）【請求項２】
前記接栓は、前記コイルバネの表面を被覆する絶縁被覆、又は前記コイルバネを内部に収容して絶縁するカバー、を備えていることを特徴とする請求項１に記載のチェックターミナル端子構造。
【請求項３】
前記接栓の前記つまみは、前記変成器リード線又は前記電力計量器リード線の種類を区別する識別子を備えていることを特徴とする請求項１又は請求項２に記載のチェックターミナル端子構造。
【請求項４】

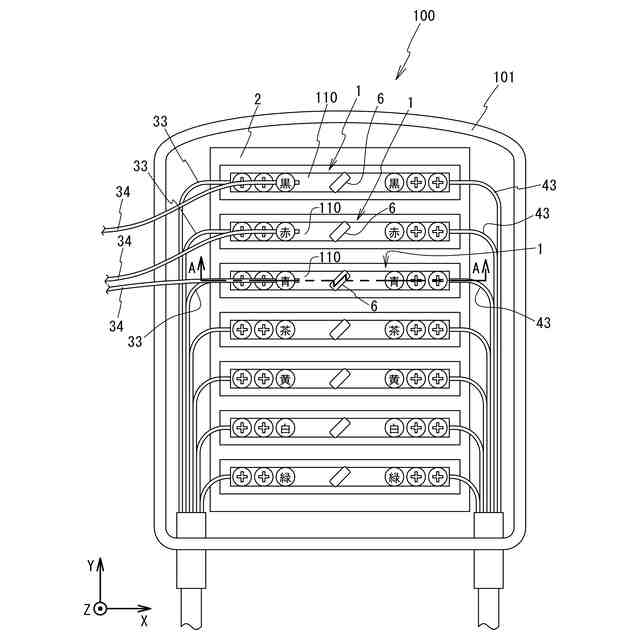

請求項１又は請求項２に記載のチェックターミナル端子構造を備えることを特徴とするチェックターミナル。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電力会社等の電力供給業者側に設けられた変成器と、電力需要者側に設けられた電力計量器（高圧計量器）との間に接続されるチェックターミナルの端子構造及びそれを備えるチェックターミナルに関する。
続きを表示（約 3,400 文字）【背景技術】
【０００２】
従来より、高圧受電設備には、電力量を計量するための電力計量器（高圧計量器）が設置されている。高圧受電設備内には、電力会社等の電力供給業者側に設けられる変成器と、電力需要者側に設けられる電力計量器との間に接続されるチェックターミナルが設置されている。
電力計量器は、計量法により所定期間毎に交換することが義務付けられている。電力計量器を交換する場合は、交換作業中における無計量状態等が生じないようにするために、チェックターミナルに代替計量器を一時的に取り付けた状態で、古い電力計量器を新規な電力計量器に交換している。
【０００３】
ここで従来のチェックターミナルについて図８乃至図１２Ｂを参照しながら説明する。
図８は従来のチェックターミナルを示す平面図である。また、図９は図８に示す従来のチェックターミナルをＢ－Ｂ線で切断した断面図である。
図８に示すように、従来のチェックターミナル２００は、外箱２０１と、この外箱２０１の内部に設けられる７つのチェックターミナル端子構造２１２と、を備える。
【０００４】
図８及び図９に示すように、外箱２０１に収容されるチェックターミナル端子構造２１２は、変成器（図示せず）からの変成器リード線２１６、電力計量器（図示せず）からの電力計量器リード線２２１及び代替計量器（図示せず）からリード線としての代替計量器リード線２２９を接続可能に構成されている。
より詳細には、図９に示すように、チェックターミナル端子構造２１２は、基板２１３と、中央部に間隙２１４ｃを有する一対の端子板２１４、２１４’と、変成器用端子部２１５と、電力計量器用端子部２２０と、代替計量器用端子部２２６と、上記間隙２１４ｃに介設されることで一対の端子板２１４、２１４’を電気的に接続する接栓２３０を有する。
【０００５】
図８及び図９に示すように、基板２１３は、絶縁材料からなる長方形の板状部材として構成されている。また、基板２１３は、個々のチェックターミナル端子構造２１２を固定する台として用いられる。さらに、基板２１３は、ねじ（図示せず）によって外箱２０１内に固定されている。
以下の説明では、図８に示すように、基板２１３の横辺が延びる短手方向を「Ｘ方向」と定義し、基板１３の縦辺が延びる長手方向を「Ｙ方向」と定義し、基板１３の厚み方向（図１の紙面に垂直な方向）を「Ｚ方向」と定義する。
【０００６】
図９に示すように、端子板２１４、２１４’、は、導電性の金属材料からなり、Ｘ方向に細長い直方体状に構成されている。また、図９に示すように、端子板２１４、２１４’は、Ｘ方向の中央部に形成される間隙２１４ｃにより分断されている。
端子板２１４において間隙２１４ｃが形成されない側の端部（一の端部）は、変成器リード線２１６を接続するための接続部（ねじ等）を有している。
また、端子板２１４’において間隙２１４ｃが形成されない側の端部（一の端部）は、電力計量器リード線２２１を接続するための接続部（ねじ等）を有している。
さらに、端子板２１４において間隙２１４ｃが形成される側の端部（他の端部）と上述の一の端部の間には、代替計量器リード線２２９を接続するための代替計量器用端子部２２６ａ（２２６）を有している。
加えて、端子板２１４’において間隙２１４ｃが形成される側の端部（他の端部）と上述の一の端部の間にも、別の代替計量器リード線２２９を接続するための代替計量器用端子部２２６ｂ（２２６）を有している。
【０００７】
また、チェックターミナル端子構造２１２を構成する一対の端子板２１４、２１４’をつなぐ接栓２３０は、図９に示すように、間隙２１４ｃに挿設される金属製の主軸導体２３１と、この主軸導体２３１の下端側の周側面上で、かつ主軸導体２３１の軸心Ｕに対して直交する方向に突設される一対の掛止用ピン２３２（金属製）と、主軸導体２３１の上端側に設けられる操作用のつまみ２３３（樹脂等の絶縁材製）を有している。
そして、接栓２３０は、一対の端子板２１４、２１４’の間隙２１４ｃにねじ込まれることで一対の端子板２１４、２１４’を電気的に接続する。
【０００８】
ここで、図１０Ａ乃至図１２Ｂを参照しながらチェックターミナル端子構造２１２を構成する一対の端子板２１４、２１４’が接栓２３０により電気的に接続される仕組みについて説明する。
図１０Ａは一対の端子板の間隙に接栓を挿入する前の状態をＹ方向から見た側面図であり、図１０Ｂは図１０Ａ中のＱ１－Ｑ１線方向から見た図である。
図１１Ａは一対の端子板の間隙に接栓を挿入した状態をＹ方向から見た側面図であり、図１１Ｂは図１１Ａ中のＱ２－Ｑ２線で切断した断面図である。
図１２Ａは一対の端子板の間隙に挿入した接栓をその軸心Ｕを基軸に４５°回転させた状態をＹ方向から見た側面図であり、図１２Ｂは図１２Ａ中のＱ３－Ｑ３線で切断した断面図である。
なお、図１０Ａでは接栓２３０の側面図（紙面左側）と、この接栓２３０をその軸心Ｕを基軸に９０°回転させた状態の側面図（紙面右側）を併記した。
さらに、図１１Ａ及び図１２Ａでは、一対の端子板２１４、２１４’の間隙２１４ｃに挿入された接栓２３０の状態が理解されやすいよう、接栓２３０の軸心Ｕを基準にした紙面左側に接栓２３０の断面を、同軸心Ｕを基準にした紙面右側に接栓２３０の側面の様子をそれぞれ示した。
【０００９】
図１０Ａに示すように、主軸導体２３１の胴部２３１ｃは、その軸心Ｕに対する垂直断面の直径が上端２３１ａ側から下端２３１ｂ側に向かうにつれて縮径している。
また、図１０Ａ及び図１０Ｂに示すように、端子板２１４の他の端部２１４
α
の端面と、端子板２１４’の他の端部２１４’
α
の端面のそれぞれは、これらの間隙２１４ｃに接栓２３０の主軸導体２３１をねじ込んだ際に、主軸導体２３１の胴部２３１ｃの周側面と符合する形状の接触面２４２（＝内側面）を有する溝部２４３がＺ方向に形成されている。
さらに、図１０Ａに示すように、間隙２１４ｃを形成する端子板２１４の他の端部２１４
α
の基板２１３側と、端子板２１４’の他の端部２１４’
α
の基板２１３側のそれぞれには、間隙２１４ｃに接栓２３０を挿入した際に、端子板２１４、２１４’の一方の側面（図１０Ａの紙面手前側）から他方の側面（図１０Ａの紙面奥側）への掛止用ピン２３２の通過を可能にするスリット２４０が形成されている。
加えて、図１０Ａ及び図１０Ｂに示すように、それぞれのスリット２４０の鉛直上方側の面（＝天面）には、接触面２４２の湾曲形状に沿って形成され、かつ鉛直下方側（基板２１３側）に向かって突出する突条２４１が形成されている。
また、図１０Ａ及び図１０Ｂに示すように、間隙２１４ｃの直下の基板２１３の表面（＝上面）には、間隙２１４ｃに接栓２３０を挿入した際に、主軸導体２３１の下端２３１ｂ側を収容する凹部２１３ａが形成されている。
【００１０】
そして、一対の端子板２１４、２１４’の間隙２１４ｃに、より詳細には端子板２１４の端面に形成される溝部２４３と、端子板２１４’の端面に形成される溝部２４３の間に、接栓２３０の主軸導体２３１を挿入した状態を示したものが図１１Ａ及び図１１Ｂである。つまり、間隙２１４ｃに、一対の端子板２１４、２１４’の上面側から基板２１３に向かって接栓２３０の主軸導体２３１が挿入される。
この時、一対の溝部２４３間への主軸導体２３１の挿入の妨げにならないよう、主軸導体２３１に突設される一対の掛止用ピン２３２は、ともに一対の端子板２１４、２１４’の側面側（図１１Ａ及び図１１ＢにおけるＹ方向）に配した状態で挿入される。
（【００１１】以降は省略されています）
