公開番号2025096040
公報種別公開特許公報(A)
公開日2025-06-26
出願番号2023212498
出願日2023-12-15
発明の名称デッキプレート
出願人日鉄建材株式会社
代理人個人
主分類E04B 5/40 20060101AFI20250619BHJP(建築物)
要約【課題】単位重量を上げずに所定の断面性能を確保できるデッキプレートを提供する。

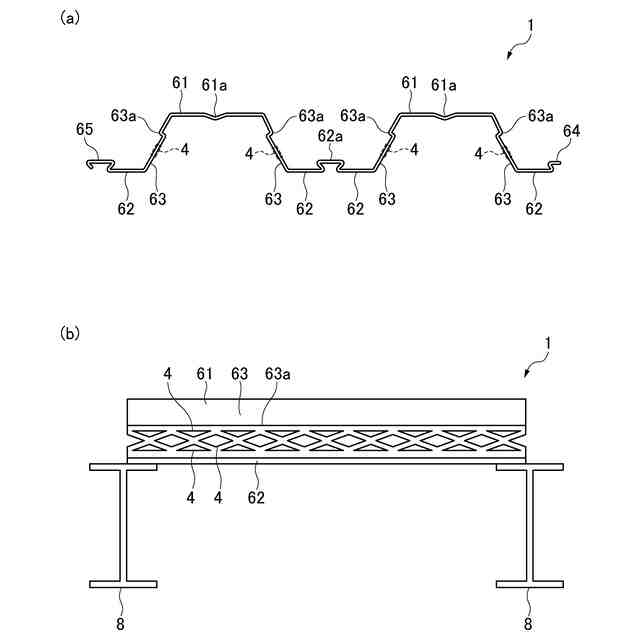

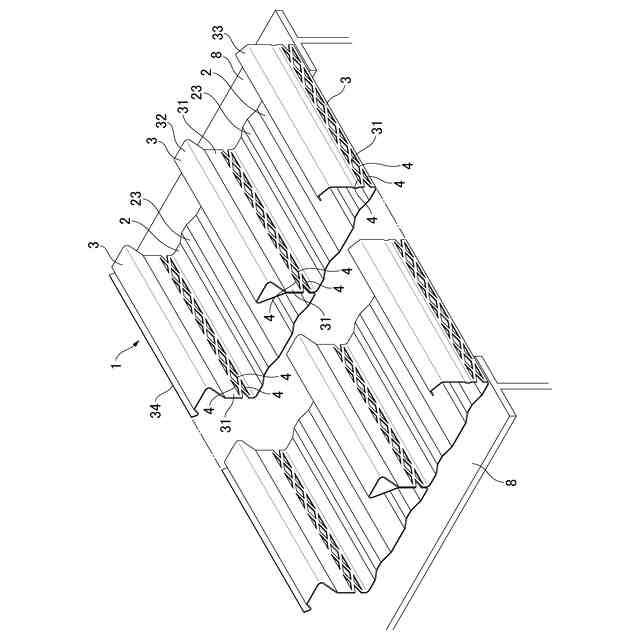

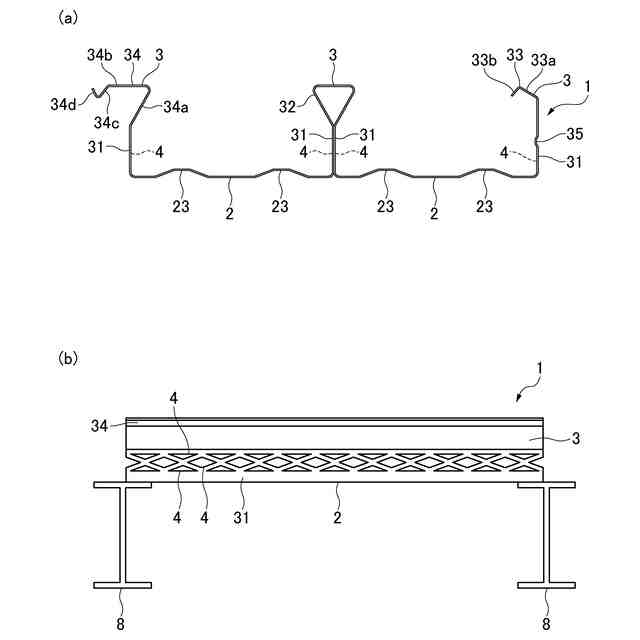

【解決手段】実施形態におけるデッキプレート1は、山部61と谷部62と、山部61と谷部62とに連なる傾斜部63と、を有するデッキプレート1であって、傾斜部63に、長手方向に千鳥配置された開口部4が形成されることを特徴とする。デッキプレート1は、合成スラブ用のデッキプレートとして用いられ、デッキプレート1の上側に打設されるコンクリートと一体化される。
【選択図】図9
特許請求の範囲【請求項１】
山部と谷部と、前記山部と前記谷部とに連なる傾斜部と、を有するデッキプレートであって、
前記山部、前記谷部及び前記傾斜部の少なくとも何れかに、長手方向に千鳥配置された開口部が形成されること
を特徴とするデッキプレート。
続きを表示（約 62 文字）【請求項２】
前記傾斜部は、前記開口部が形成されること
を特徴とする請求項１記載のデッキプレート。

発明の詳細な説明【技術分野】
【０００１】
本発明は、デッキプレートに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
デッキプレートは、コンクリート用型枠のフラットデッキとして用いられる他、コンクリートと一体となって合成スラブとして用いられる。例えばデッキプレートに関する技術として特許文献１、２が開示される。
【０００３】
特許文献１のフラットデッキは、鋼板がロール成形加工されて幅方向に平面部と脚部リブとが交互に連続して形成されたフラットデッキであって、平面部は、幅方向一端部寄りの第一平面部と、第一平面部以外の第二平面部とを備える。
【０００４】
特許文献２のデッキプレートは、鋼板から折り曲げられて平面視で長方形状に成形されたコンクリートスラブ用のデッキプレートにおいて、コンクリートスラブの下面を支持する長方形平板状のスラブ支持部と、このスラブ支持部の片面から面外方向に向け長手方向に沿って突設された補強リブと、を備える。
【先行技術文献】
【特許文献】
【０００５】
特開２０１７－１２００１４号公報
特許第６４３７６２５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
特許文献１、２の開示技術のように、デッキプレートの断面性能を向上させるためのリブが形成される。例えばフラットデッキ用のデッキプレートでは、一般にリブの高さが７５ｍｍのものが用いられるが、近年、ロングスパン化に対応するために、７５ｍｍよりも高さの高い９０～１００ｍｍのリブを有するデッキプレートも市販され始めている。
【０００７】
一般に、デッキプレートの断面性能を向上させる場合には、リブの高さを高くすることが効果的である。しかしながら、デッキプレートは、通常、薄板のコイルから複数のコマが並んだローラー間に通して連続的に曲げ加工を行って所定の断面形状に加工する冷間ロール成形によって製造される。このため、従来よりもリブの高さが高いデッキプレートを製造するためには、従来よりも幅広の薄板のコイルと、この幅広のコイルを加工するための専用の新たな設備（ロール成形機）が必要となる。
【０００８】
このように所定の断面性能を確保するために、リブの高さやデッキプレートの幅の長さが既存のものと異なるデッキプレートを製造するには、断面形状毎に専用のロール成形機が必要となるため、大規模な設備投資が必要となる。したがって、所定の断面性能を確保するために、板厚を厚くして対応することが多いのが現状である。しかしながら、板厚を厚くした場合には、単位面積当たりの重量が増加し、コストアップや施工性の低下が惹起される。このため、単位重量を上げずに所定の断面性能を有するデッキプレートが求められている。
【０００９】
そこで、本発明は、上述した事情に鑑みて案出されたものであり、その目的とするところは、単位重量を上げずに所定の断面性能を確保できるデッキプレートを提供することにある。
【課題を解決するための手段】
【００１０】

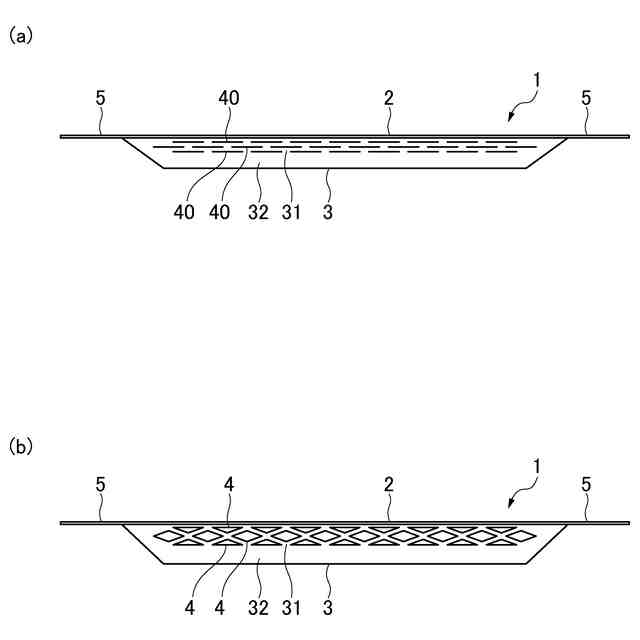

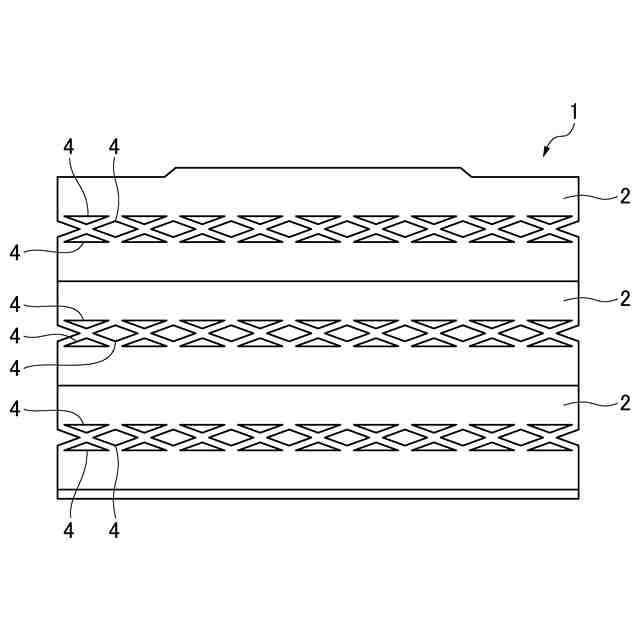

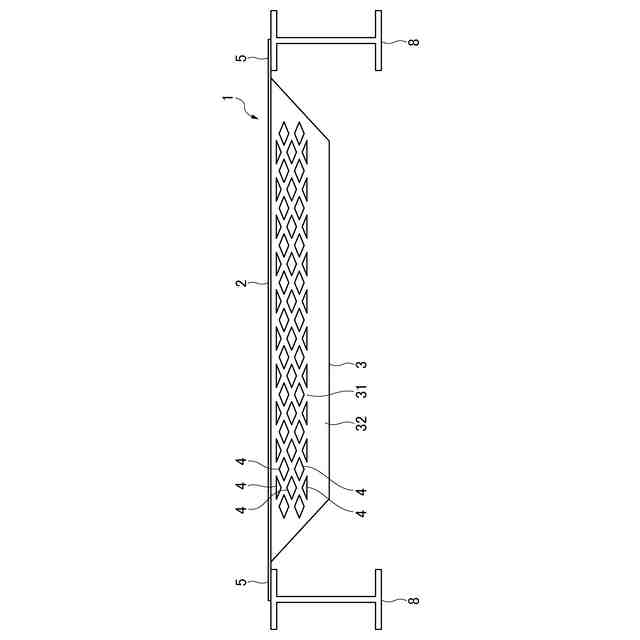

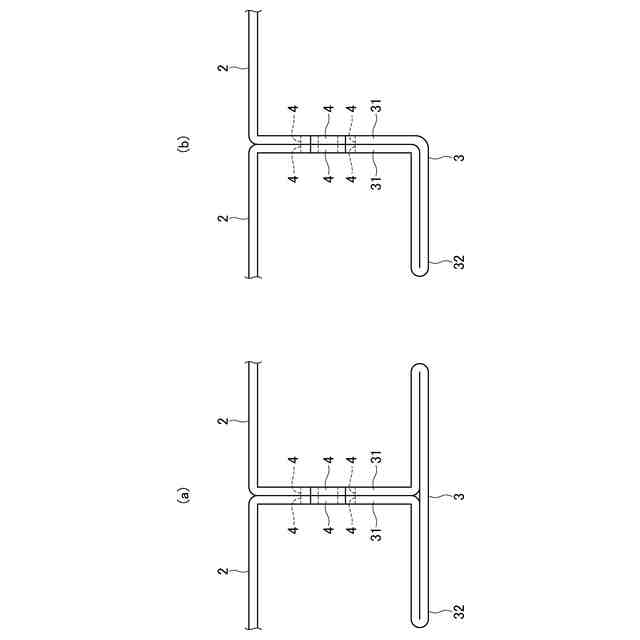

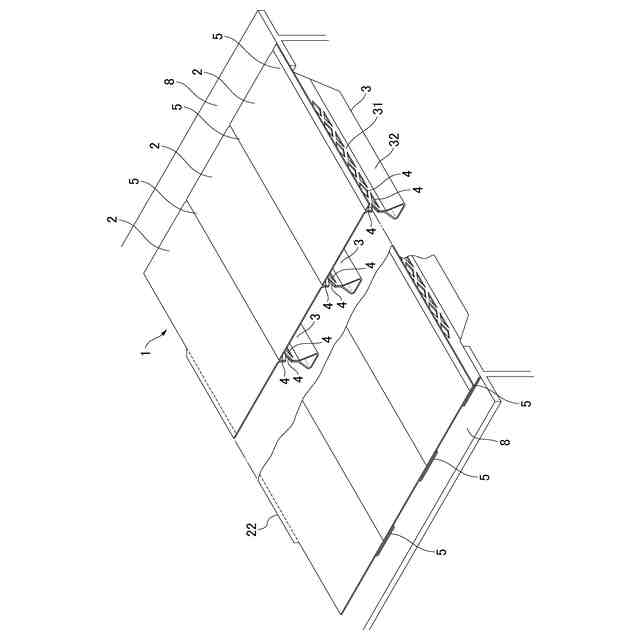

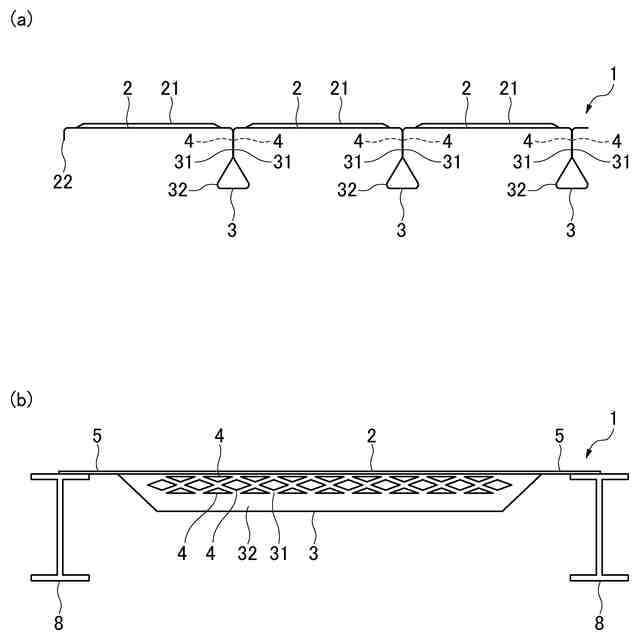

本発明に係るデッキプレートは、山部と谷部と、前記山部と前記谷部とに連なる傾斜部と、を有するデッキプレートであって、前記山部、前記谷部及び前記傾斜部の少なくとも何れかに、長手方向に千鳥配置された開口部が形成されることを特徴とする。
【発明の効果】
（【００１１】以降は省略されています）
