発明の名称表示装置
出願人株式会社ジャパンディスプレイ
代理人弁理士法人スズエ国際特許事務所
主分類G09G 3/3233 20160101AFI20250625BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】表示品位の低下を抑制することが可能な表示装置を提供することにある。
【解決手段】実施形態に係る表示装置は、基材と、基材上の表示領域に配置された複数の画素と、複数の画素の各々にデータ信号を供給するデータ信号線とを具備する。複数の画素の各々は、第1トランジスタ及び保持容量を有する画素回路と、画素回路によって駆動される発光素子とを含む。保持容量は、発光素子に供給される電流を制御する電圧が書き込まれるように構成される。第1トランジスタは、保持容量に書き込まれた電圧に基づいて発光素子に電流を供給するように構成される。表示領域に1フレームを表示する1フレーム期間は、保持容量にデータ信号に応じた電圧が書き込まれる第1期間の前に配置された第1トランジスタをオン状態にする第2期間を含む。
【選択図】図14
特許請求の範囲【請求項１】
基材と、
前記基材上の表示領域に配置された複数の画素と、
前記複数の画素の各々にデータ信号を供給するデータ信号線と
を具備し、
前記複数の画素の各々は、第１トランジスタ及び保持容量を有する画素回路と、前記画素回路によって駆動される発光素子とを含み、
前記保持容量は、前記発光素子に供給される電流を制御する電圧が書き込まれるように構成され、
前記第１トランジスタは、前記保持容量に書き込まれた電圧に基づいて前記発光素子に電流を供給するように構成され、
前記表示領域に１フレームを表示する１フレーム期間は、前記保持容量に前記データ信号に応じた電圧が書き込まれる第１期間の前に配置された前記第１トランジスタをオン状態にする第２期間を含む
表示装置。
続きを表示（約 1,600 文字）【請求項２】
前記１フレーム期間は、前記第１期間の後に配置された前記発光素子に電流を供給する第３期間を含み、
前記第２期間は、前記第２期間を含む１フレーム期間の前の１フレーム期間に含まれる第３期間と、前記第２期間を含む１フレーム期間に含まれる第１期間との間に配置される
請求項１記載の表示装置。
【請求項３】
前記複数の画素の各々に第１電圧を供給する第１電源線と、
前記複数の画素の各々に第２電圧を供給する第２電源線と
を更に具備し、
前記１フレーム期間は、前記第１及び第２電源線から供給される第１及び第２電圧に基づいて前記保持容量に書き込まれている電圧をリセットする第４期間を含み、
前記第２期間は、前記第４期間と前記第１期間との間に配置される
請求項２記載の表示装置。
【請求項４】
前記画素回路は、第２トランジスタを更に有し、
前記第２トランジスタのソース端子及びドレイン端子の一方は、前記第１トランジスタのソース端子及びドレイン端子の一方と接続され、
前記第２トランジスタのソース端子及びドレイン端子の他方は、前記第１トランジスタのゲート端子及び前記保持容量の一方の端子と接続され、
前記保持容量の一方の端子には、前記第１電源線から第１電圧が供給され、
前記保持容量の他方の端子には、前記第２電源線から第２電圧が供給され、
前記第２トランジスタは、前記第４期間及び前記第１期間においてオン状態になり、前記第２期間においてオフ状態になる
請求項３記載の表示装置。
【請求項５】
前記第２電圧は、前記第２期間において、前記第１トランジスタのソース端子及びドレイン端子の一方に供給される請求項３記載の表示装置。
【請求項６】
前記複数の画素の各々に第３電圧を供給する第３電源線を更に具備し、
前記画素回路は、第３～第５トランジスタを有し、
前記第３トランジスタのソース端子及びドレイン端子の一方は、前記第３電源線に接続され、
前記第３トランジスタのソース端子及びドレイン端子の他方は、前記第１トランジスタのソース端子及びドレイン端子の一方と接続され、
前記第４トランジスタのソース端子及びドレイン端子の一方は、前記第１トランジスタのソース端子及びドレイン端子の他方と接続され、
前記第４トランジスタのソース端子及びドレイン端子の他方は、前記発光素子及び前記第５トランジスタのソース端子及びドレイン端子の一方と接続され、
前記第５トランジスタのソース端子及びドレイン端子の一方は、前記保持容量の他方の端子と更に接続され、
前記第５トランジスタのソース端子及びドレイン端子の他方は、前記第２電源線に接続され、
前記第３トランジスタは、前記第４期間、前記第２期間及び第１期間においてオフ状態であり、前記第３期間においてオン状態であり、
前記第４トランジスタは、前記第４期間及び第１期間においてオフ状態であり、前記第２期間及び前記第３期間においてオン状態であり、
前記第５トランジスタは、前記第２期間及び前記第３期間においてオフ状態であり、前記第４期間及び前記第１期間においてオン状態である
請求項５記載の表示装置。
【請求項７】
前記複数の画素の各々に第１制御信号を供給する第１制御信号線と、
前記複数の画素の各々に第２制御信号を供給する第２制御信号線と
を更に具備し、
前記第３トランジスタのオフ状態及びオン状態は、前記第１制御信号に基づいて制御され、
前記第４及び第５トランジスタのオフ状態及びオン状態は、前記第２制御信号に基づいて制御される
請求項６記載の表示装置。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、表示装置に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
近年では、表示素子として機能する発光素子である有機発光ダイオード（ＯＬＥＤ）を適用した表示装置が実用化されている。
【０００３】
このような表示装置において発光素子は画素回路によって駆動されるが、当該発光素子の駆動方法によっては、当該表示装置の表示品位が低下する場合がある。
【先行技術文献】
【特許文献】
【０００４】
特開２０１８－０３６２９０号公報
特開２０１９－２１１６６５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明の目的は、表示品位の低下を抑制することが可能な表示装置を提供することにある。
【課題を解決するための手段】
【０００６】
実施形態に係る表示装置は、基材と、前記基材上の表示領域に配置された複数の画素と、前記複数の画素の各々にデータ信号を供給するデータ信号線とを具備する。前記複数の画素の各々は、第１トランジスタ及び保持容量を有する画素回路と、前記画素回路によって駆動される発光素子とを含む。前記保持容量は、前記発光素子に供給される電流を制御する電圧が書き込まれるように構成される。前記第１トランジスタは、前記保持容量に書き込まれた電圧に基づいて前記発光素子に電流を供給するように構成される。前記表示領域に１フレームを表示する１フレーム期間は、前記保持容量に前記データ信号に応じた電圧が書き込まれる第１期間の前に配置された前記第１トランジスタをオン状態にする第２期間を含む。
【図面の簡単な説明】
【０００７】

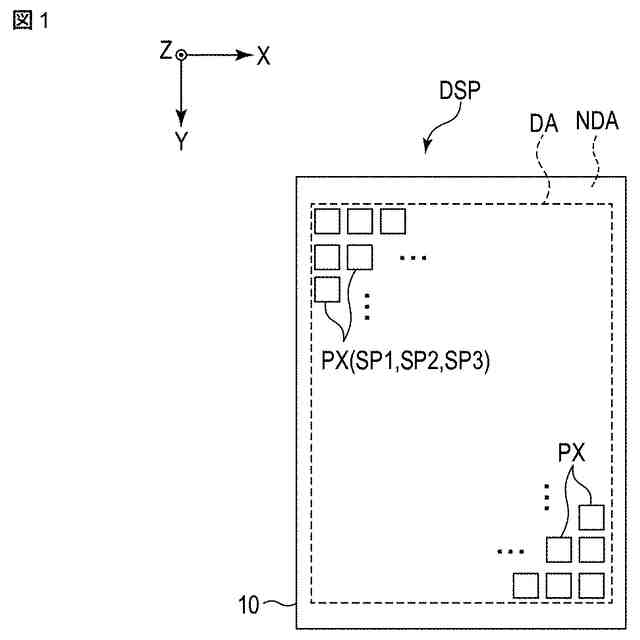

第１実施形態に係る表示装置の構成例を示す図。

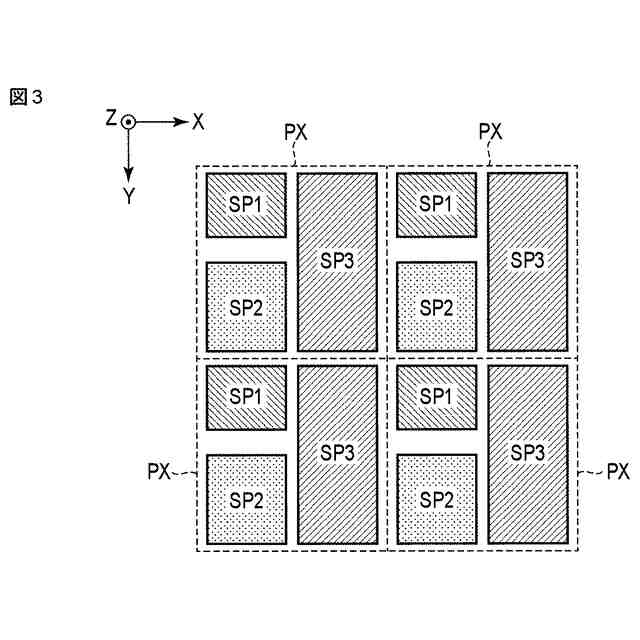

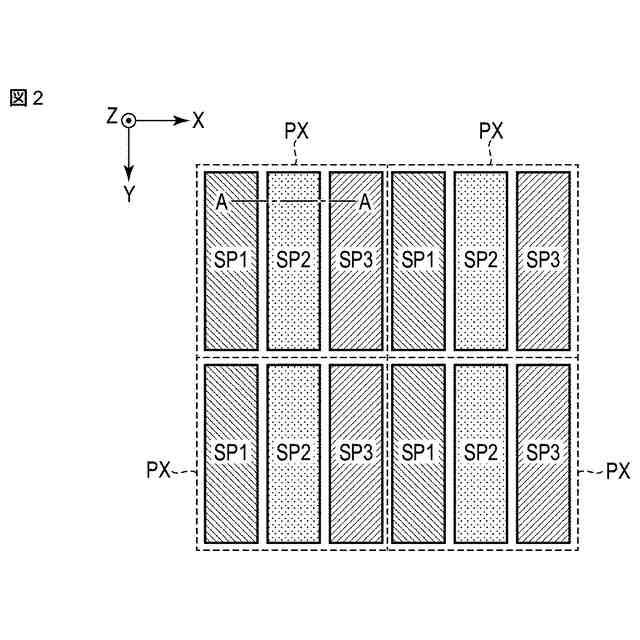

画素に含まれる複数の副画素のレイアウトの一例を示す図。
画素に含まれる複数の副画素のレイアウトの他の例を示す図。

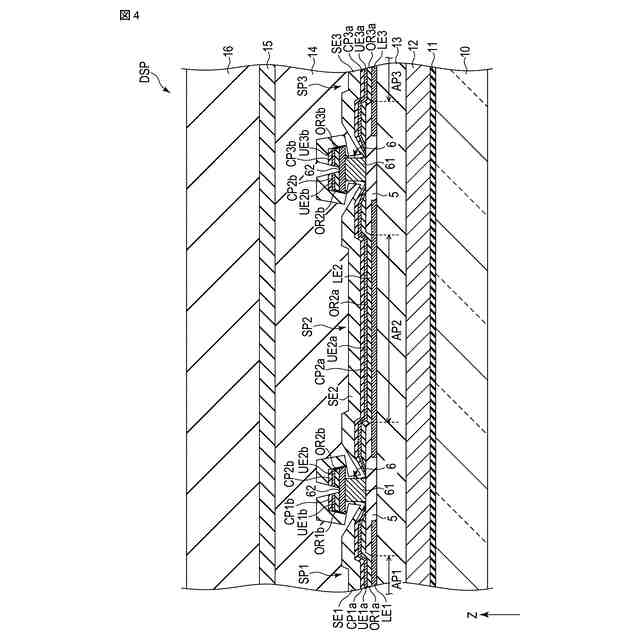

図２中のＡ－Ａ線に沿う表示装置の概略的な断面図。

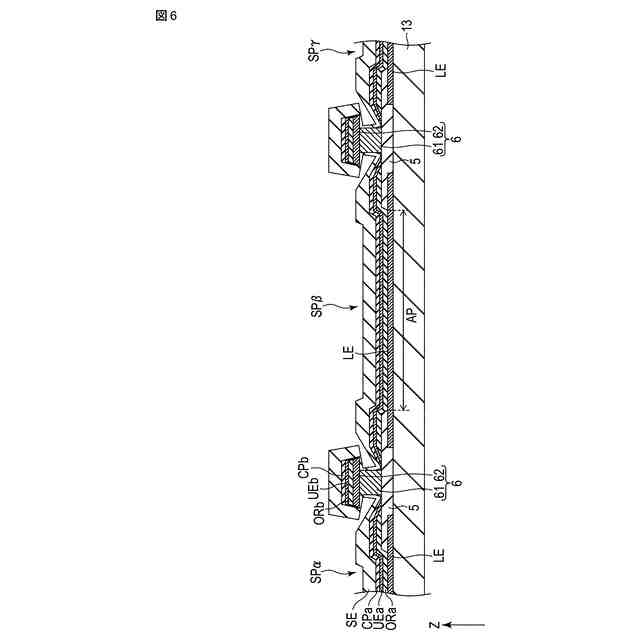

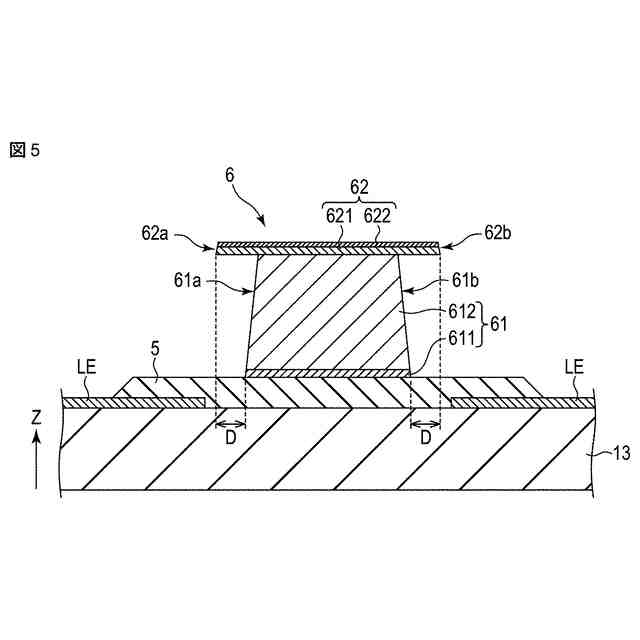

隔壁の概略的な拡大断面図。

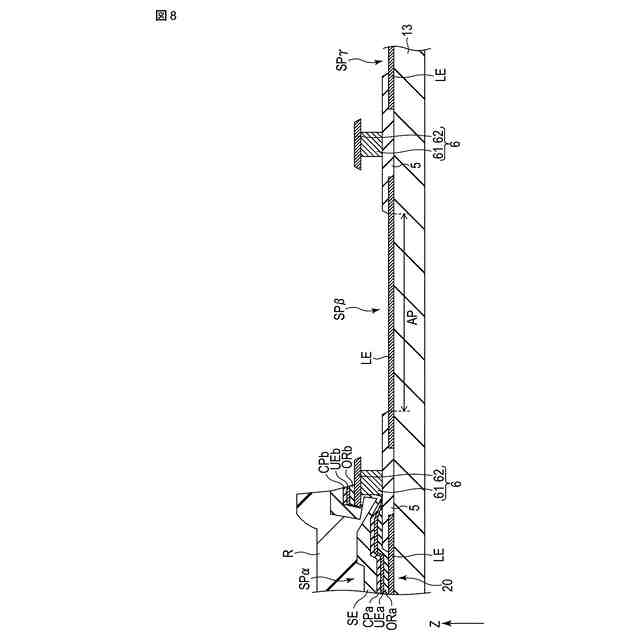

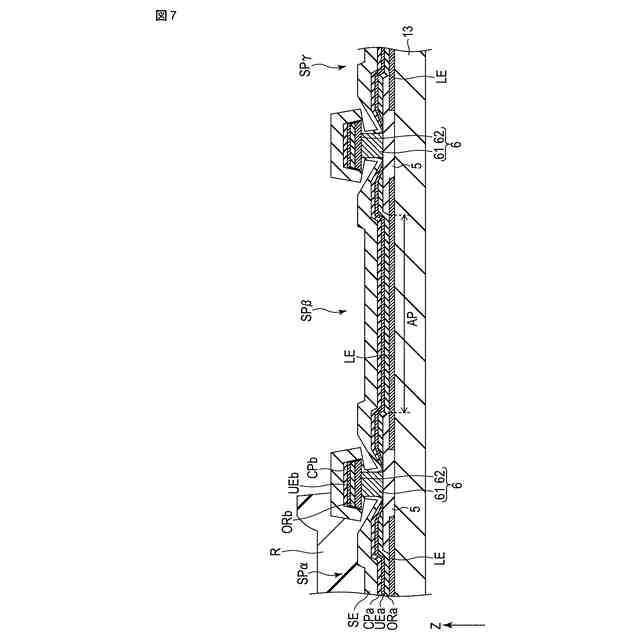

隔壁を利用して形成される発光素子について説明するための概略的な断面図。
隔壁を利用して形成される発光素子について説明するための概略的な断面図。
隔壁を利用して形成される発光素子について説明するための概略的な断面図。

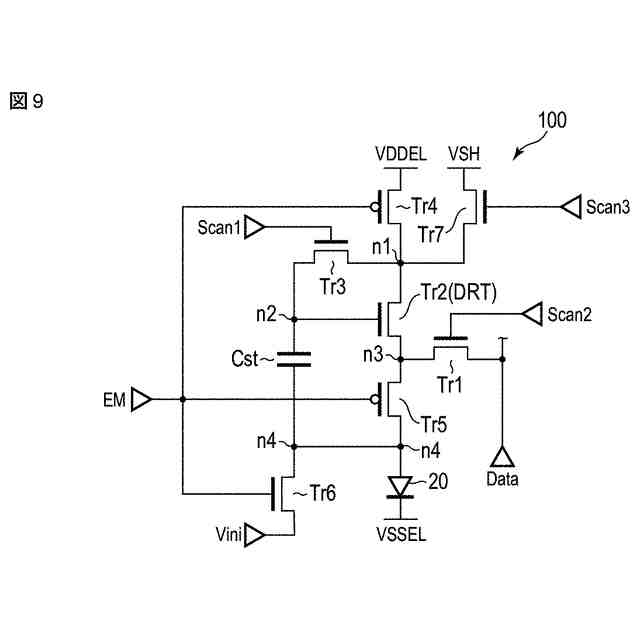

画素回路の回路構成の一例について説明するための図。
本実施形態の比較例における画素回路の動作の一例について説明するための図。
各１フレーム期間において表示されるフレームが黒色の画像である場合について説明するための図。
各１フレーム期間において表示されるフレームが白色の画像である場合について説明するための図。
黒表示から白表示に切り替えられる場合について説明するための図。

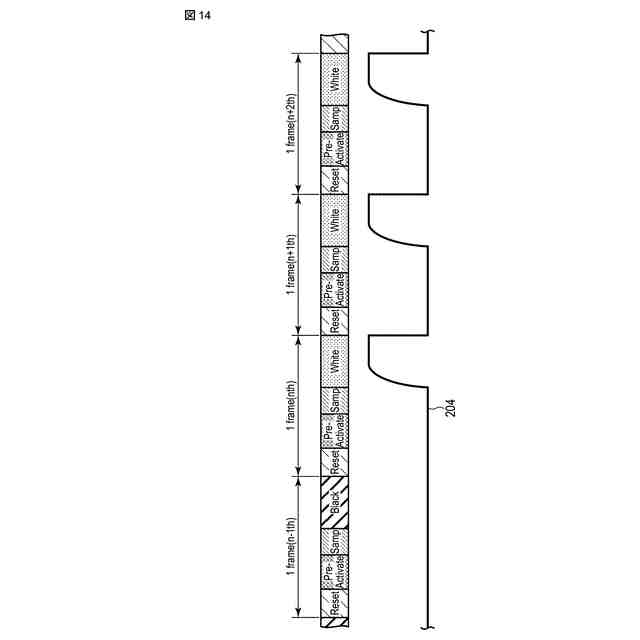

本実施形態におけるＰｒｅ－Ａｃｔｉｖａｔｅ期間の配置例を示す図。
本実施形態における画素回路の動作の一例について説明するための図。
本実施形態の比較例におけるゲート信号及び制御信号を実現するためのＳｃａｎ回路及びＥＭ回路について説明するための図。
Ｓｃａｎ回路及びＥＭ回路から構成されるゲートドライバの構成の一例を示す図。
本実施形態におけるゲート信号及び制御信号を実現するためのＳｃａｎ回路及びＥＭ回路について説明するための図。
第２実施形態における画素回路の回路構成の一例を示す図。
本実施形態における画素回路の動作の一例について説明するための図。
本実施形態におけるゲート信号及び制御信号を実現するためのＳｃａｎ回路及びＥＭ回路について説明するための図。
Ｓｃａｎ回路及びＥＭ回路から構成されるゲートドライバの構成の一例を示す図。
【発明を実施するための形態】
【０００８】
一実施形態について図面を参照しながら説明する。
開示はあくまで一例にすぎず、当業者において、発明の主旨を保っての適宜変更について容易に想到し得るものについては、当然に本発明の範囲に含有されるものである。また、図面は、説明をより明確にするため、実際の態様に比べて、各部の幅、厚さ、形状等について模式的に表される場合があるが、あくまで一例であって、本発明の解釈を限定するものではない。また、本明細書と各図において、既出の図に関して前述したものと同一または類似した機能を発揮する構成要素には同一の参照符号を付し、重複する詳細な説明を適宜省略することがある。
【０００９】
なお、図面には、必要に応じて理解を容易にするために、互いに直交するＸ軸、Ｙ軸及びＺ軸を記載する。Ｘ軸に沿った方向を第１方向Ｘと称し、Ｙ軸に沿った方向を第２方向Ｙと称し、Ｚ軸に沿った方向を第３方向Ｚと称する。第３方向Ｚと平行に各種要素を見ることを平面視という。
【００１０】
本実施形態に係る表示装置は、表示素子（発光素子）として有機発光ダイオード（ＯＬＥＤ）を備える有機エレクトロルミネッセンス表示装置であり、テレビ、パソコン、携帯端末、携帯電話等に搭載される。
（【００１１】以降は省略されています）
