公開番号2025101980
公報種別公開特許公報(A)
公開日2025-07-08
出願番号2023219111
出願日2023-12-26
発明の名称表示装置
出願人シャープ株式会社
代理人個人,個人
主分類G09F 9/00 20060101AFI20250701BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】表示パネルを駆動させる駆動素子の熱を表示パネルに伝導しにくくした表示装置を提供する。
【解決手段】表示装置は、画像を表示する表示面を有する表示パネルと、表示パネルの背面の側に設けられたバックシャーシと、表示パネルとバックシャーシとを接着し、表示パネルとバックシャーシとの間に間隙を形成する接着部材と、接着部材よりも表示面の中央から離れる側に設けられた発熱部材と、を備えている。
【選択図】図5
特許請求の範囲【請求項１】
画像を表示する表示面を有する表示パネルと、
前記表示パネルの背面の側に設けられたバックシャーシと、
前記表示パネルと前記バックシャーシとを接着し、前記表示パネルと前記バックシャーシとの間に間隙を形成する接着部材と、
前記接着部材よりも前記表示面の中央から離れる側に設けられた発熱部材と、を備えた表示装置。
続きを表示（約 430 文字）【請求項２】
前記発熱部材は、前記表示パネルよりも下方に設けられている、請求項１に記載の表示装置。
【請求項３】
前記表示パネルに信号を入力するための表示基板と、
前記表示パネルと前記表示基板とを電気的に接続する接続基板と、備え、
前記発熱部材は、前記接続基板に設けられている、請求項１に記載の表示装置。
【請求項４】
前記発熱部材は、前記バックシャーシと接触している、請求項１に記載の表示装置。
【請求項５】
前記発熱部材と前記バックシャーシとの間に設けられた放熱部材をさらに備える、請求項１に記載の表示装置。
【請求項６】
前記接着部材よりも前記表示面の中央から離れる側で前記バックシャーシに形成された開口部を有する、請求項１に記載の表示装置。
【請求項７】
前記表示パネルは、有機エレクトロルミネッセンス素子を含む、請求項１に記載の表示装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、表示装置に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
例えば、特許文献１に開示された画像表示装置によれば、有機エレクトロルミネッセンス素子（以下、有機ＥＬ素子と表記）を発光素子として用いた表示パネルに各種信号を送信する駆動ＩＣがフレキシブルプリント基板（以下、ＦＰＣと表記）の上に設けられている。駆動ＩＣは、表示パネルの背面と金属製の下フレームとの間に配置されており、表示パネルと駆動ＩＣとの間には断熱部材が設けられている。この構成によれば、発熱源である駆動ＩＣの熱を効率よく下フレームに伝導させて放熱することができ、かつ、駆動ＩＣの熱が表示パネルに与えられる可能性が低下している。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０２０／０１７２１０号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、画像表示装置の高性能化に伴って駆動ＩＣの発する熱が増大することから、特許文献１の構成では駆動ＩＣの熱が下フレームでは放熱しきれず、駆動ＩＣの周囲空間内の空気が加熱されて高温となる場合がある。そのような場合、空気を介して表示パネルに駆動ＩＣの熱が伝達されてしまい、表示パネルが部分的に高温となり、表示パネルの熱分布が不均一となる。それにより、例えば、表示パネルの高温部分において、発光素子の発光効率が局所的に低下して表示ムラが発生したり、発光素子の劣化が促進されて寿命が短くなったりする。
【０００５】
そこで、本開示は上記課題に鑑み、表示パネルを駆動させる駆動素子等の発熱部材の熱を表示パネルに伝達しにくくした表示装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の一態様に係る表示装置は、画像を表示する表示面を有する表示パネルと、表示パネルの背面の側に設けられたバックシャーシと、表示パネルとバックシャーシとを接着し、表示パネルとバックシャーシとの間に間隙を形成する接着部材と、接着部材よりも表示面の中央から離れる側に設けられた発熱部材と、を備えている。
【図面の簡単な説明】
【０００７】
実施形態１に係る表示装置の概略図である。

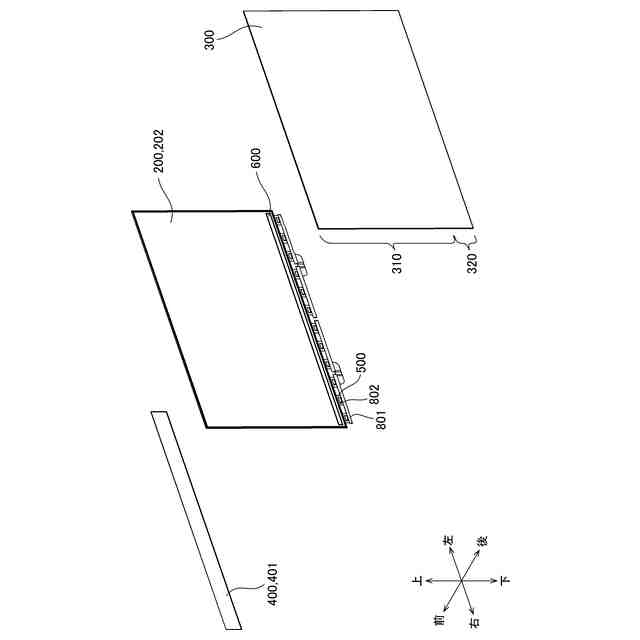

図１の表示装置を前方から見た分解図である。

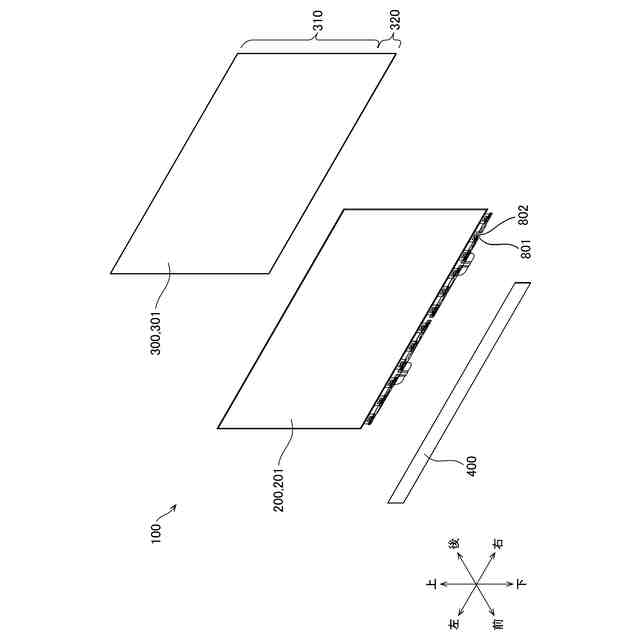

図１の表示装置を後方から見た分解図である。

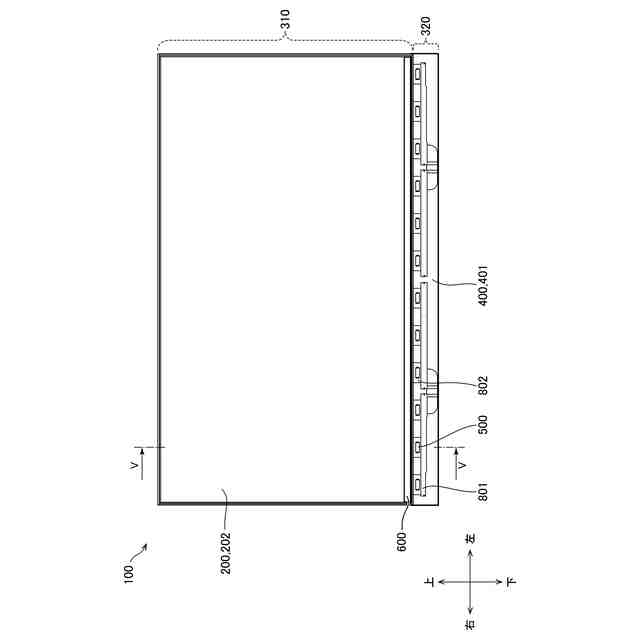

バックシャーシを透過して図１の表示装置を後方から見た平面図である。

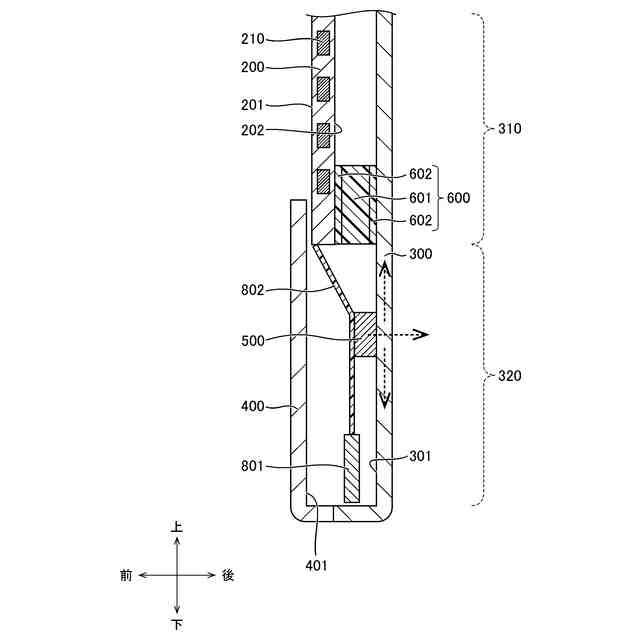

図１及び図４のＶ－Ｖ断面の断面図である。

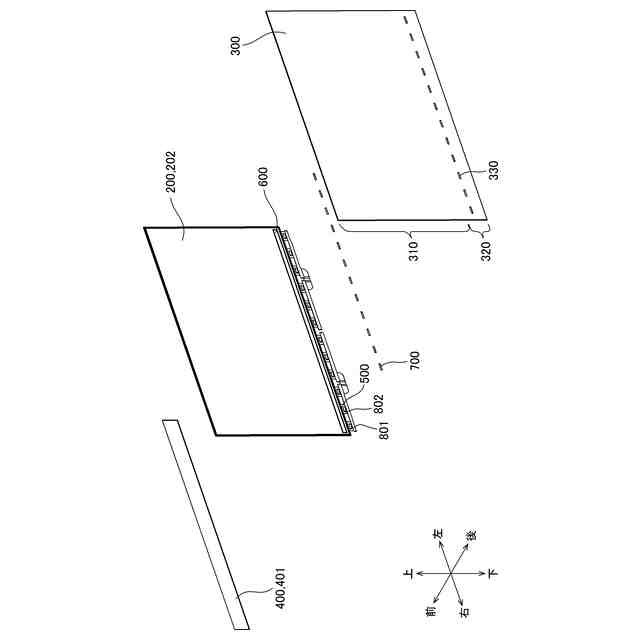

実施形態２に係る表示装置を後方から見た分解図である。

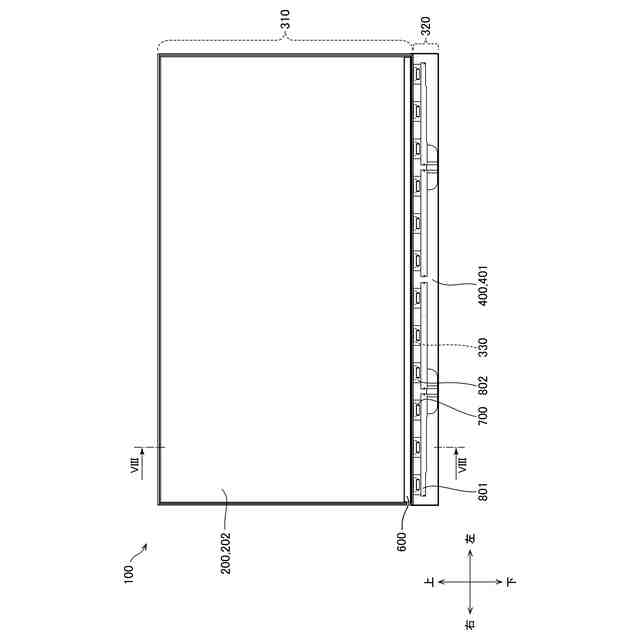

バックシャーシを透過して図６の表示装置を後方から見た平面図である。

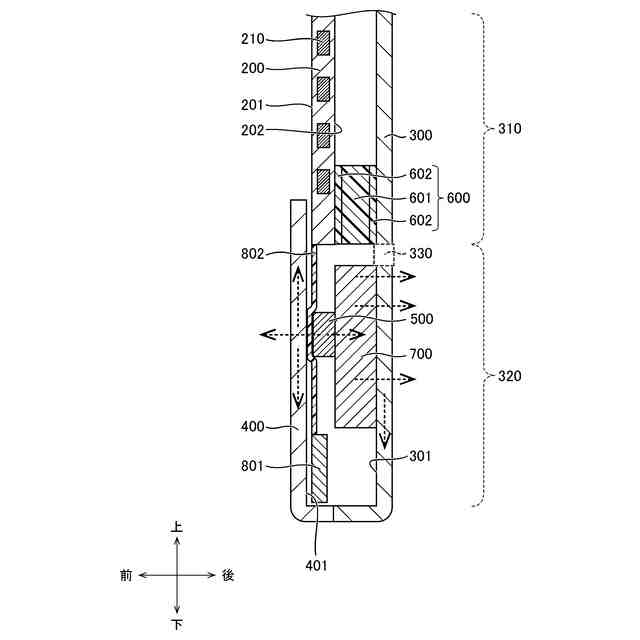

図７のＶＩＩＩ－ＶＩＩＩ断面の断面図である。

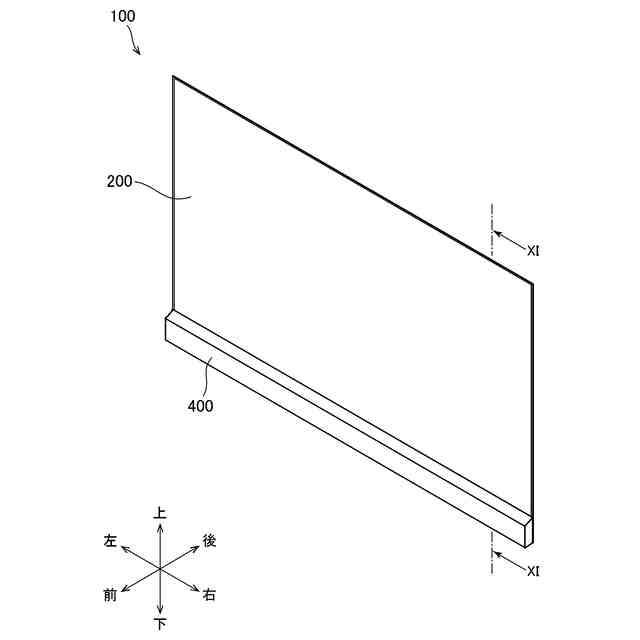

実施形態３に係る表示装置の概略図である。
バックシャーシを透過して図９の表示装置を後方から見た平面図である。
図９及び図１０のＸＩ－ＸＩ断面図である。
【発明を実施するための形態】
【０００８】
以下、本開示の実施形態について、図面を参照しつつ説明する。なお、図面については、同一又は同等の要素には同一の符号を付し、重複する説明は省略する。また、以下に説明する実施形態は、特許請求の範囲に記載された本開示の内容を不当に限定するものではなく、実施形態で説明される構成の全てが本開示の解決手段として必須であるとは限らない。
【０００９】
＜実施形態１＞

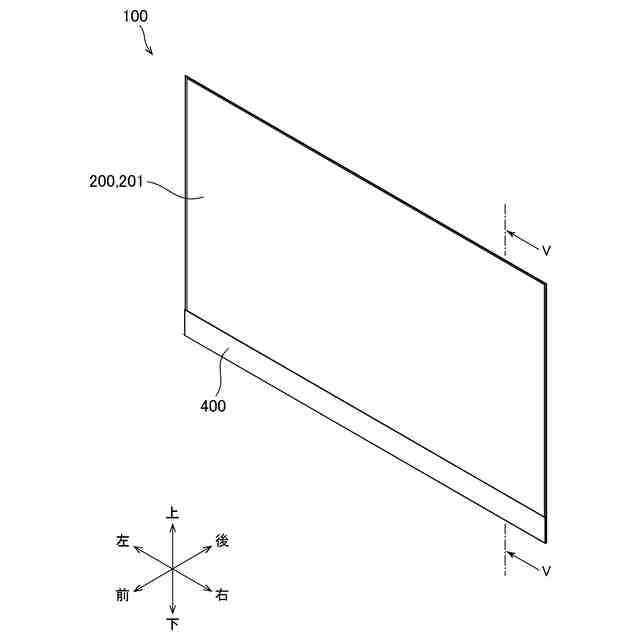

図１は、本開示の実施形態１の表示装置１００の概略図である。以下の説明では、図１に示す、前側、後側、左側、右側、上側、下側を、それぞれ、表示装置１００の前側、後側、左側、右側、上側、下側とする。また、図２は、図１の表示装置１００を前方から見た分解図であり、図３は、図１の表示装置１００を後方から見た分解図である。図４は、バックシャーシ３００を透過して図１の表示装置１００を後方から見た平面図である。図５は、図１及び図４のＶ－Ｖ断面の断面図である。
【００１０】
表示装置１００は、表示パネル２００とバックシャーシ３００とフロントカバー４００とを備え、それらを重ね合わせた構造となっている。
（【００１１】以降は省略されています）
