発明の名称ペット用トイレ
出願人エステー株式会社
代理人弁理士法人翔和国際特許事務所
主分類A01K 1/01 20060101AFI20250625BHJP(農業;林業;畜産;狩猟;捕獲;漁業)
要約【課題】ペットと昇降部とが接触しても、該昇降部が意図せずに外れてしまうことを防ぐことができ、且つ運搬性等に優れたペット用トイレを提供すること
【解決手段】
ペット用トイレ1は、底部8及び該底部8を囲む周壁9を有するトイレ本体3と、ペットのトイレ本体3内への進入を容易とする昇降部130を形成する昇降部形成部材30とを備えている。昇降部形成部材30は、昇降部130の上端側にトイレ本体3に対する係合部6を有し、該係合部6を該トイレ本体3に係合させ、且つ該昇降部130の下端側をペット用トイレ1の設置面に接地させた状態に配置可能である。昇降部形成部材30のトイレ本体3に対する係合状態が、昇降部130を鉛直方向及び該トイレ本体3の外側の斜め上方に引き上げようとしても、維持されるようになされている。
【選択図】図1
特許請求の範囲【請求項１】
底部及び該底部を囲む周壁を有するトイレ本体と、ペットのトイレ本体内への進入を容易とする昇降部を形成する昇降部形成部材とを備えたペット用トイレであって、
前記昇降部形成部材は、前記昇降部の上端側に前記トイレ本体に対する係合部を有し、該係合部を該トイレ本体に係合させ、且つ該昇降部の下端側をペット用トイレの設置面に接地させた状態に配置可能であり、
前記昇降部形成部材の前記トイレ本体に対する係合状態が、前記昇降部を鉛直方向及び該トイレ本体の外側の斜め上方に引き上げようとしても、維持されるようになされている、ペット用トイレ。
続きを表示（約 410 文字）【請求項２】
前記昇降部形成部材は、前記トイレ本体に脱着自在に係合可能である、請求項１に記載のペット用トイレ。
【請求項３】
前記トイレ本体は、前記周壁の一部に、該周壁の高さを部分的に低くしたペットの進入部を有し、前記昇降部形成部材の前記係合部が、該進入部において該トイレ本体と係合する、請求項１又は２に記載のペット用トイレ。
【請求項４】
前記トイレ本体は、底部及び該底部を囲む周壁を有する外容器と、該外容器の内部に配置され、ペットの排泄液を透過可能な簀の子状の通液部を有する底部及び該底部を囲む周壁を有する内容器とを備え、
前記昇降部形成部材の前記係合部が、前記外容器と前記内容器により、該外容器と該内容器との間の空間から抜けないように拘束されることによって、該昇降部形成部材の前記トイレ本体に対する係合状態が維持される、請求項１ないし３の何れか１項に記載のペット用トイレ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ペット用トイレに関する。
続きを表示（約 2,800 文字）【背景技術】
【０００２】
猫や犬等のペットの排泄液（尿等）を処理するためのペット用トイレとして、トレイ状の容器の底部に、砂等の排泄物処理材を敷き詰めたものが知られている。このようなトイレを用いて例えば猫を飼育する場合、猫は排泄後に排泄箇所に砂をかける習性があることから、砂の飛び散りを防止する必要がある。この目的のために、ペット用トイレにおける砂を収容するトレイの周壁を高くする必要がある。しかし、このようなトイレでは、出入り口の位置が高いので、猫が高齢や疾病等で身体能力が低下している場合、出入り口が高いためトイレ内に入ることが困難である。身体能力が低下した猫など、高い側壁を乗り越えられない猫にも使用できるトイレとして、例えば、特許文献１及び２に記載のペット用トイレが提案されている。
【０００３】
特許文献１に記載のペット用トイレは、長方形形状で底が深いトイレ砂受け皿と、該受け皿の端部にあるすくい上げキャリッジと、該受け皿に沿って、該すくい上げキャリッジを駆動するための駆動部と、該すくい上げキャリッジに備えられた駆動する排泄物引き出しと、該排泄物引き出しに垂直に備えられた、軸によって支持された格子とを有している。このペット用トイレは、ペットの前記受け皿への侵入を容易とする昇降部が脱着可能に設けられている。
【０００４】
特許文献２に記載のペット用トイレは、底部及び該底部の周縁に立設された側壁を有する外容器と、外容器の内部に配置されてペットの排泄液を透過可能な簀の子構造の底部及び該底部の周縁に立設された側壁を有する内容器とを備えている。このペット用トイレは、前記内容器の側壁の一部に、その上端から下方に向けて延びる２本の切り込み部が設けられており、２本の該切り込み部の下端部同士間にわたり、該壁部の上端と略平行な直線状の薄肉部が形成されている。２本の切り込み部に挟まれた部分は、薄肉部を蝶番として回動可能となっており、２本の該切り込み部に挟まれて回動可能な前記部分を、該薄肉部を蝶番として容器外側に向けて回動させることによって、ペット進入部が形成され、かつ該ペット進入部にペットを案内可能な昇降部を形成することができる。
【先行技術文献】
【特許文献】
【０００５】
特開２０１１－１２０４８８号公報
特開２０１３－８５４９３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
特許文献１のペット用トイレは、ペットと昇降部とが接触した場合に、該昇降部が前記受け皿から容易に外れてしまうことがあった。
特許文献２のペット用トイレは、該ペット用トイレと該昇降部とが分離不可能に一体化されているので、ペットが昇降部と接触しても、該昇降部が外れてしまうことを防ぐことができる。しかしながら、特許文献２に開示のペット用トイレは、ペット用トイレと昇降部とが一体化されていることに起因して、ペット用トイレのサイズが大きくなってしまい、例えば、段ボール箱等の包装箱に収容して運搬、保管、陳列等をする場合に、一回り大きい寸法の包装箱が必要となって運搬等の効率性が損われたり、ペットと一緒に旅行するためペット用トイレを運搬しなければならない場合に持ち運び易さに欠けたりするという課題があった。
【０００７】
したがって、本発明の課題は、ペットと昇降部とが接触しても、該昇降部が意図せずに外れてしまうことを防ぐことができ、且つ運搬性等に優れたペット用トイレを提供することに関する。
【課題を解決するための手段】
【０００８】
本発明は、底部及び該底部を囲む周壁を有するトイレ本体と、ペットのトイレ本体内への進入を容易とする昇降部を形成する昇降部形成部材とを備えたペット用トイレに関する。
一実施形態として、前記昇降部形成部材は、前記昇降部の上端側に前記トイレ本体に対する係合部を有し、該係合部を該トイレ本体に係合させ、且つ該昇降部の下端側をペット用トイレの設置面に接地させた状態に配置可能であることが好ましい。
一実施形態として、前記昇降部形成部材の前記トイレ本体に対する係合状態が、前記昇降部を鉛直方向及び該トイレ本体の外側の斜め上方に引き上げようとしても、維持されるようになされていることが好ましい。
【発明の効果】
【０００９】
本発明によれば、ペットと昇降部とが接触しても、該昇降部が意図せずに外れてしまうことを防ぐことができ、且つ運搬性等に優れたペット用トイレを提供できる。
【図面の簡単な説明】
【００１０】

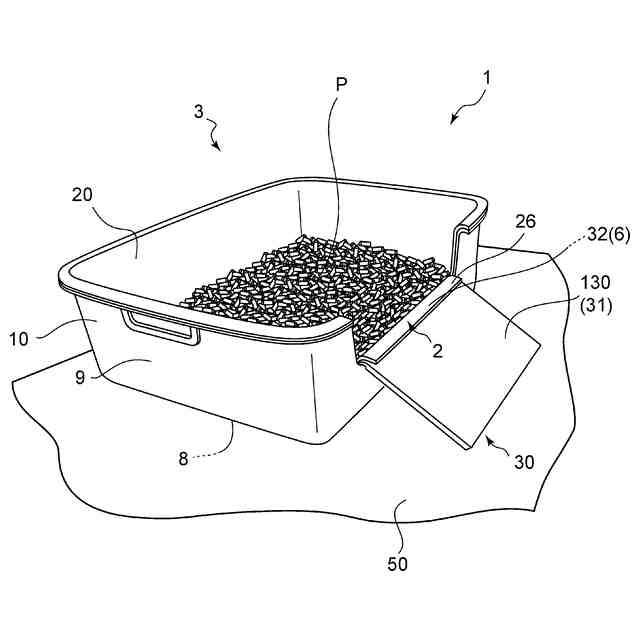

図１は、本発明の一実施形態であるペット用トイレを示す模式的な斜視図である。

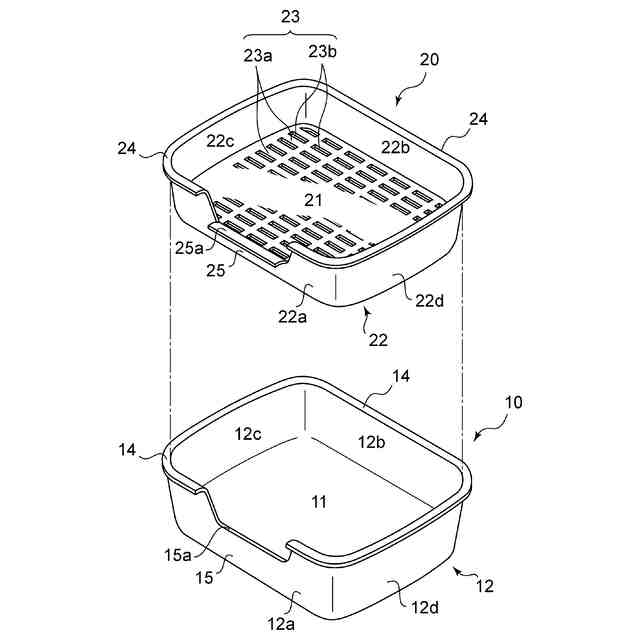

図２は、図１に示すペット用トイレのトイレ本体の内容器と外容器とを分離した状態を示す模式的な斜視図である。

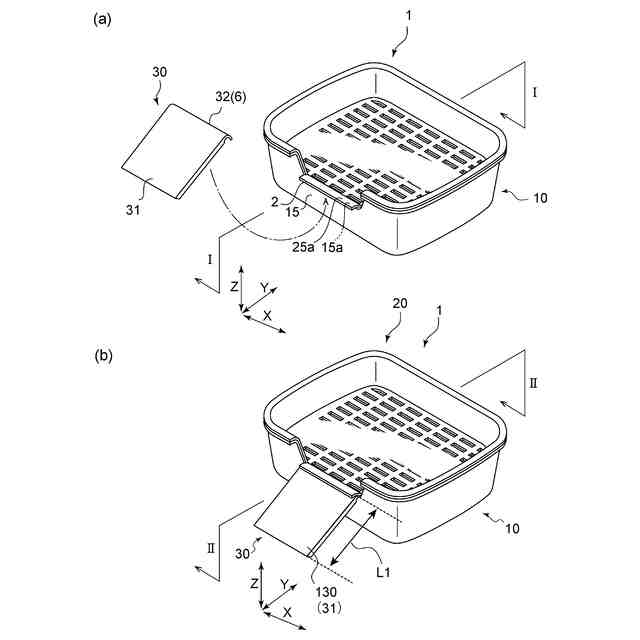

図３は、本発明のペット用トイレの一実施形態を示す模式的な斜視図であり、図３（ａ）は、昇降部形成部材を取り付ける前又は取り外した後の状態、図３（ｂ）は、昇降部形成部材を取り付けた状態を示す図である。

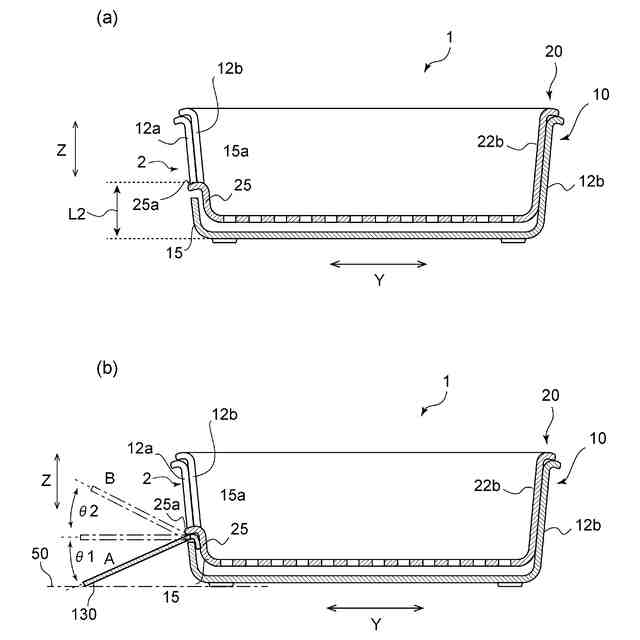

図４は、図３に示すペット用トイレの模式的なＩＩ－ＩＩ線断面図であり、図４（ａ）は、昇降部形成部材を取り付ける前又は取り外した後の状態、図４（ｂ）は、昇降部形成部材を取り付けた状態を示す図である。

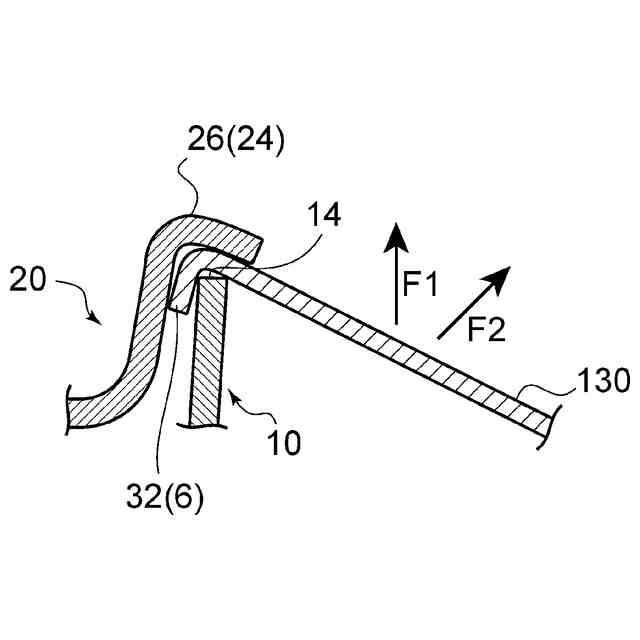

図５は、図１に示すペット用トイレにおける模式的なＩ－Ｉ線拡大断面図である。
図６は、本発明の別の実施形態における昇降部形成部材とトイレ本体の係合状態を示す図５相当図である。

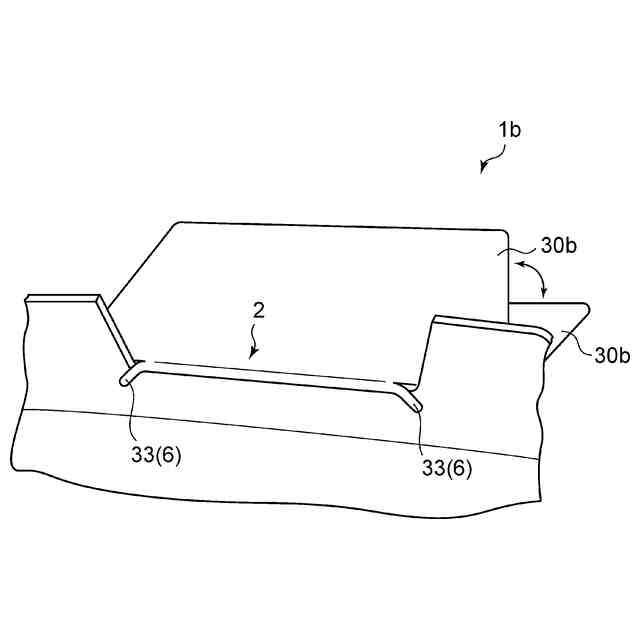

図７は、本発明の更に別の実施形態の要部を示す模式的な斜視図である。
図８は、本発明に係るトイレ本体の別の実施形態を示す模式的な斜視図である。

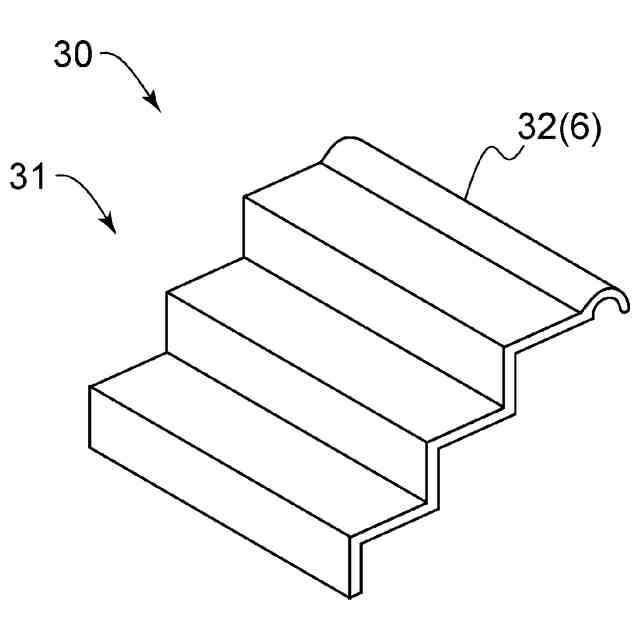

図９は、本発明のさらに別の実施形態における昇降部形成部材を示す模式的な斜視図である。

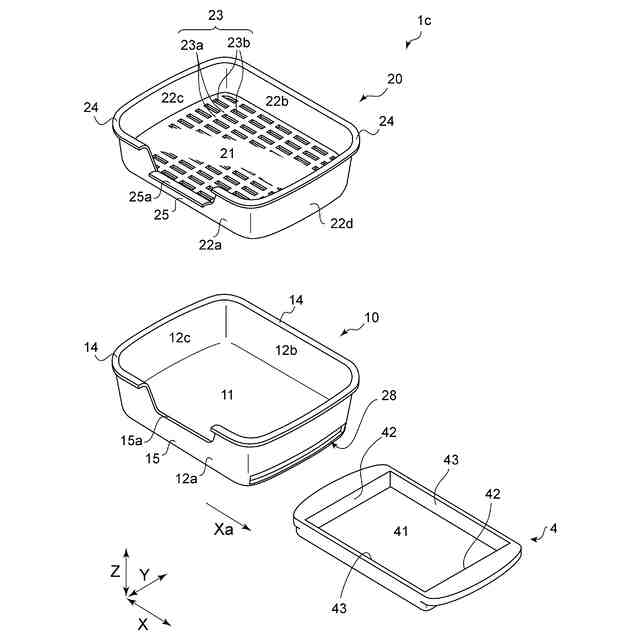

図１０（ａ）及び（ｂ）は、本発明のさらに別の実施形態におけるペット用トイレの模式的な斜視図であり、図３相当図である。
図１１（ａ）及び（ｂ）は、本発明のさらに別の実施形態における昇降部形成部材とトイレ本体の係合状態を示す図４相当図である。
図１２は、本発明のさらに別の実施形態における昇降部形成部材とトイレ本体の係合状態を示す図４相当図である。
図１３（ａ）及び（ｂ）は、本発明のさらに別の実施形態における昇降部形成部材とトイレ本体を模式的に示す断面図であり、図４相当図である。
図１４（ａ）及び（ｂ）は、本発明のさらに別の実施形態における昇降部形成部材とトイレ本体を模式的に示す断面図であり、図４相当図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
