特許ウォッチ

公開番号2025098859
公報種別公開特許公報(A)
公開日2025-07-02
出願番号2023215268
出願日2023-12-20
発明の名称断熱材用ポリウレタンフォームの製造方法
出願人アクア株式会社
代理人個人,個人,個人
主分類C08G 18/00 20060101AFI20250625BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】断熱性と強度に優れる断熱材用ポリウレタンフォームを工業的に有利に製造することができる方法を提供すること。
【解決手段】ポリオール化合物と、シクロペンタンと、エアロゲルとを含む第1液と、ポリイソシアネート化合物を含む第2液と、を混合してポリウレタンフォームを生成させる工程を含み、前記第1液の粘度は、前記第2液の粘度に対して1倍以上2.5倍以下の範囲内にある、断熱材用ポリウレタンフォームの製造方法。
【選択図】なし
特許請求の範囲【請求項１】
ポリオール化合物と、シクロペンタンと、エアロゲルとを含む第１液と、
ポリイソシアネート化合物を含む第２液と、を混合してポリウレタンフォームを生成させる工程を含み、
前記第１液の粘度は、前記第２液の粘度に対して１倍以上２．５倍以下の範囲内にある、断熱材用ポリウレタンフォームの製造方法。
続きを表示（約 150 文字）【請求項２】
前記第２液の粘度が、前記第１液の粘度よりも低い、請求項１に記載の断熱材用ポリウレタンフォームの製造方法。
【請求項３】
前記第２液の粘度が、２００Ｐａ・ｓ以上４００Ｐａ・ｓ以下の範囲内にある、請求項１又は２に記載の断熱材用ポリウレタンフォームの製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、断熱材用ポリウレタンフォームの製造方法に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
ポリウレタンフォームにエアロゲルを分散させたエアロゲル含有ポリウレタンフォームを、冷蔵庫の断熱材として利用することが検討されている（特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－９０３６９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
断熱材として用いるポリウレタンフォームは、さらなる断熱性の向上が望まれる。また、冷蔵庫に用いる断熱材では、扉の開閉などによる衝撃を長期間にわたって受けても破損しないように、強度が高いことが望まれる。
【０００５】
本発明は、上記の事情に鑑みてなされたものであり、断熱性と強度に優れる断熱材用ポリウレタンフォームを工業的に有利に製造することができる方法を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明者らは、上記の課題を解決するために、ポリオール化合物を含む第１液と、ポリイソシアネート化合物を含む第２液とを混合してポリウレタンフォームを生成させる際に、第１液にシクロペンタンとエアロゲルとを加え、かつ第１液の粘度を所定の範囲内となるように調整することが有効であることを見出し、本発明を完成するに至った。したがって、本発明は以下のものを提供する。
【０００７】
（１）ポリオール化合物と、シクロペンタンと、エアロゲルとを含む第１液と、ポリイソシアネート化合物を含む第２液と、を混合してポリウレタンフォームを生成させる工程を含み、前記第１液の粘度は、前記第２液の粘度に対して１倍以上２．５倍以下の範囲内にある、断熱材用ポリウレタンフォームの製造方法。
【０００８】
（１）の断熱材用ポリウレタンフォームの製造方法によれば、第１液の粘度が上記の範囲内にあって、第１液と第２液とが混合しやすいので、組成が均一な混合液の状態でポリウレタンの生成と発泡が進行する。このため、ポリウレタンの発泡が阻害されにくく、セルの破泡が抑制され、粗大なセルの発生が抑えられる。よって、（１）の製造方法によって得られる断熱材用ポリウレタンフォームは、平均セル径が小さく、断熱性と強度が向上する。
【０００９】
（２）前記第２液の粘度が、前記第１液の粘度よりも低い、（１）に記載の断熱材用ポリウレタンフォームの製造方法。
【００１０】
（２）の断熱材用ポリウレタンフォームの製造方法によれば、第２液の粘度が第１液の粘度よりも低いので、第１液と第２液とがより混合しやすくなり、組成がより均一な混合液の状態でポリウレタンの生成と発泡を進行させることができる。

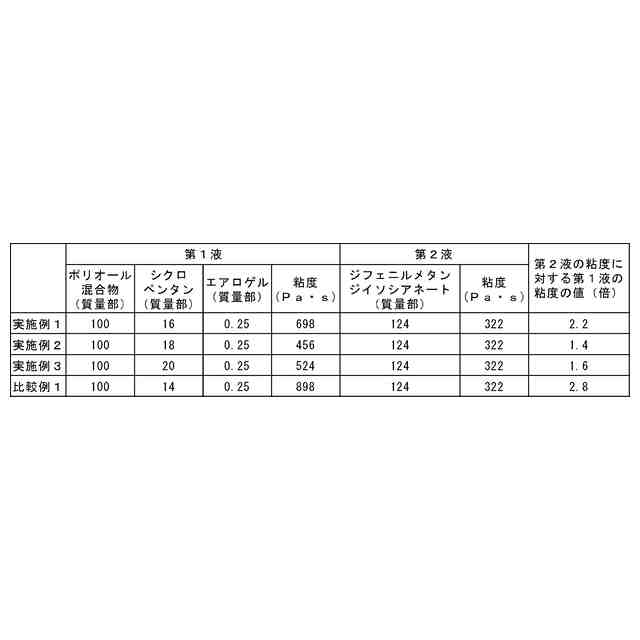

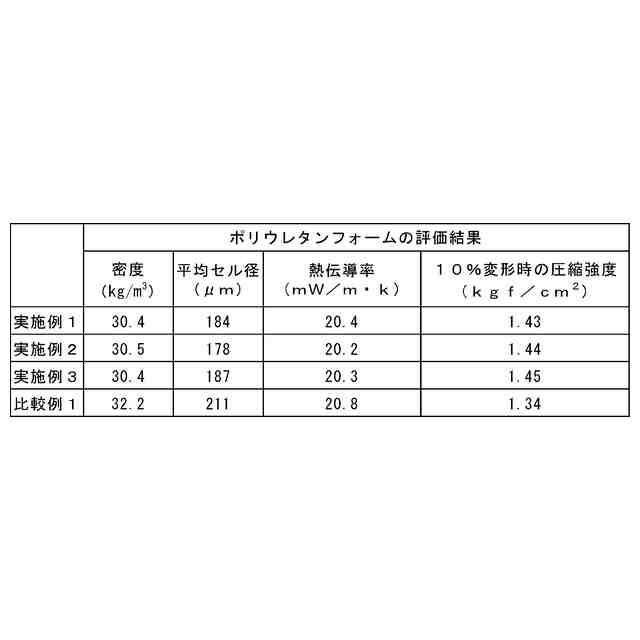

（【００１１】以降は省略されています）

関連特許
