公開番号2025099134
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2023215559
出願日2023-12-21
発明の名称回転子および電動機
出願人三菱電機株式会社
代理人個人
主分類H02K 7/04 20060101AFI20250626BHJP(電力の発電,変換,配電)
要約【課題】バランスリングの圧入が不要で、簡単にバランスの再調整が可能な回転子を得ること。
【解決手段】
回転子10は、シャフト1と、シャフト1の周りに固定されるロータコア2と、シャフト1に固定される一対のバランスリング30a,30bと、を備える。バランスリング30a,30bは、周方向の一部が外径から内径にわたって欠如された開口部5a,5bを有する円環形状を呈するリング部3a,3bを有し、リング部3a,3bの両端部に補助工具が挿入される治具穴6a,6bを有し、シャフト1を把持することでシャフト1に固定される。治具穴6a,6bに挿入された補助工具によって開口部5a,5bの周方向の間隔が広げられてシャフト1に対するバランスリング30a,30bの固定が解除される。
【選択図】図2
特許請求の範囲【請求項１】
回転子軸と、
前記回転子軸の周りに固定される回転子鉄心と、
前記回転子鉄心の軸方向の少なくとも一方に配設され、前記回転子軸に固定される一対のバランスリングと、
を備え、
前記一対のバランスリングは、周方向の一部が外径から内径にわたって欠如された開口部を有する円環形状を呈するリング部を有し、前記リング部の両端部に補助工具が挿入される第１穴を有し、前記回転子軸を把持することで前記回転子軸に固定され、
前記第１穴に挿入された前記補助工具によって前記開口部の周方向の間隔が広げられて前記回転子軸に対する前記一対のバランスリングの固定が解除される
ことを特徴とする回転子。
続きを表示（約 1,400 文字）【請求項２】
回転子軸と、
前記回転子軸の周りに固定される回転子鉄心と、
前記回転子鉄心の両側に設けられ、前記回転子軸の周りに固定される端板と、
前記回転子鉄心の軸方向の少なくとも一方に配設され、前記端板に固定される一対のバランスリングと、
を備え、
前記一対のバランスリングは、周方向の一部が外径から内径にわたって欠如された開口部を有する円環形状を呈するリング部を有し、前記リング部の両端部に補助工具が挿入される第１穴を有し、前記端板の外径を把持することで前記端板に固定され、
前記補助工具が前記第１穴に挿入されて前記開口部の周方向の間隔が広げられて前記端板に対する前記一対のバランスリングの固定が解除される
ことを特徴とする回転子。
【請求項３】
前記一対のバランスリングは、第１リング部を有する第１バランスリングと、前記第１リング部より外径の大きな第２リング部を有する第２バランスリングと、を備え、
前記第２リング部は、前記回転子鉄心と前記第１リング部とに挟まれるように配置される
ことを特徴とする請求項１または２に記載の回転子。
【請求項４】
前記第１リング部の前記第１穴は、前記第１リング部の軸方向の外側端面に形成される軸方向に延びる穴であり、前記第２リング部の前記第１穴は、前記第２リング部の軸方向の外側端面に形成される軸方向に延びる穴である
ことを特徴とする請求項３に記載の回転子。
【請求項５】
前記第１リング部の前記第１穴は、前記第１リング部の外周面に形成される径方向に延びる穴であり、前記第２リング部の前記第１穴は、前記第２リング部の外周面に形成される径方向に延びる穴である
ことを特徴とする請求項４に記載の回転子。
【請求項６】
前記一対のバランスリングは、第１リング部を有する第１バランスリングと、前記第１リング部と同形状の第２リング部を有する第２バランスリングと、を備え、
前記第２リング部は、前記回転子鉄心と前記第１リング部とに挟まれるように配置される
ことを特徴とする請求項１または２に記載の回転子。
【請求項７】
前記第２バランスリングは、前記第２リング部の端部から径方向の外側に延在する延在部を有し、
前記第１リング部の前記第１穴は、前記第１リング部の軸方向の外側端面に形成される軸方向に延びる穴であり、前記第２リング部の前記第１穴は、前記延在部の軸方向の外側端面に形成される軸方向に延びる穴である
ことを特徴とする請求項６に記載の回転子。
【請求項８】
前記第１リング部の前記第１穴は、前記第１リング部の外周面に形成される径方向に延びる穴であり、前記第２リング部の前記第１穴は、前記第２リング部の外周面に形成される径方向に延びる穴である
ことを特徴とする請求項６に記載の回転子。
【請求項９】
前記一対のバランスリングの前記リング部の内周に凹凸部を設け、前記回転子軸の外周に、前記凹凸部に嵌合する凹凸部を設ける
ことを特徴とする請求項１に記載の回転子。
【請求項１０】
前記一対のバランスリングの前記リング部の内周に凹凸部を設け、前記端板の外周に、前記凹凸部に嵌合する凹凸部を設ける
ことを特徴とする請求項２に記載の回転子。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、回転子および電動機に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
電動機の回転子のバランス調整では、アンバランスの位相角およびアンバランス量を測定した後、アンバランスを打ち消すようにパテを塗布するあるいは重りを取付ける増量法か、回転子の一部を切削加工する減量法を行うことが主流である。
【０００３】
特許文献１では、回転子のシャフトに意図的にアンバランスをもたせた円盤状のバランスリングを２枚重ね合わせて圧入することで、バランスリングの合成ベクトルでアンバランスを打ち消している。１枚の円盤状のバランスリングは、中心に軸穴をもつ長い半径の半円部と、中心に軸穴を持つ短い半径の半円部とから成る板材であり、第１板材と第２板材との重ね合わせ角度を調整することで、バランス調整が行われる。
【先行技術文献】
【特許文献】
【０００４】
特開昭６０－２１６７５０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１では、バランスリングをシャフトに圧入する構造であるため、圧入時の角度誤差などによりバランスを取り切れなかった場合には再調整が難しく、回転子を破棄せざるを得ないといった課題がある。
【０００６】
本開示は、上記に鑑みてなされたものであって、バランスリングの圧入が不要で、簡単にバランスの再調整が可能な回転子を得ることを目的とする。
【課題を解決するための手段】
【０００７】
上述した課題を解決し、目的を達成するために、本開示の回転子は、回転子軸と、回転子軸の周りに固定される回転子鉄心と、回転子鉄心の軸方向の少なくとも一方に配設され、回転子軸に固定される一対のバランスリングと、を備える。一対のバランスリングは、周方向の一部が外径から内径にわたって欠如された開口部を有する円環形状を呈するリング部を有し、リング部の両端部に補助工具が挿入される第１穴を有し、回転子軸を把持することで回転子軸に固定される。第１穴に挿入された補助工具によって開口部の周方向の間隔が広げられて回転子軸に対する一対のバランスリングの固定が解除される。
【発明の効果】
【０００８】
本開示の回転子によれば、バランスリングの圧入が不要で、簡単にバランスの再調整が可能である、という効果を奏する。
【図面の簡単な説明】
【０００９】

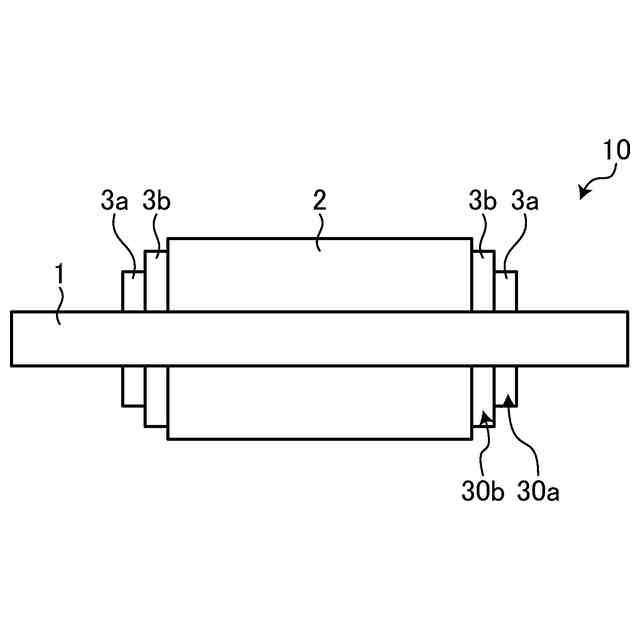

実施の形態１にかかる回転子の構成を示す正面断面図

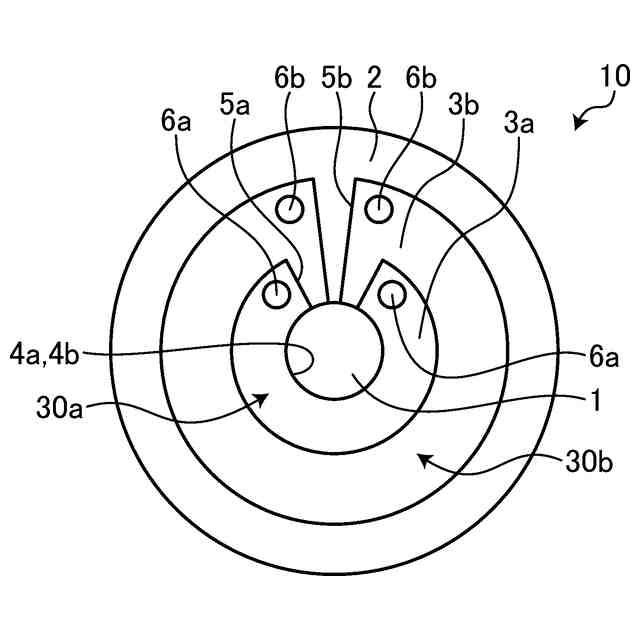

実施の形態１にかかる回転子の構成を示す側面断面図

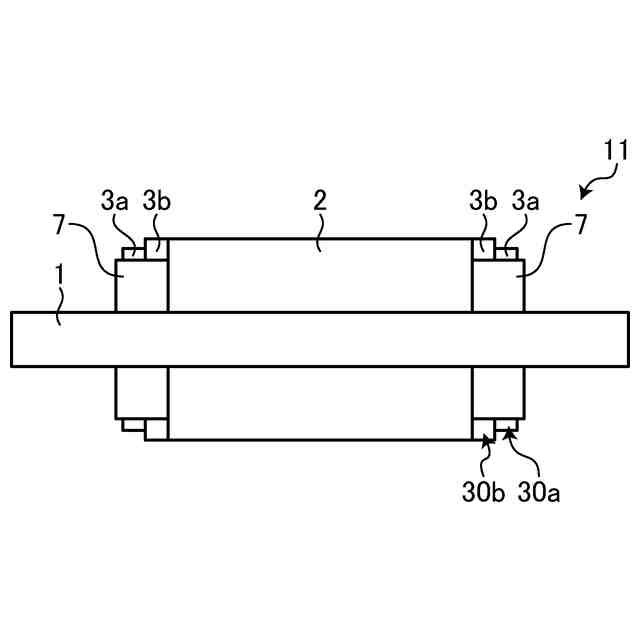

実施の形態２にかかる回転子の構成を示す正面断面図

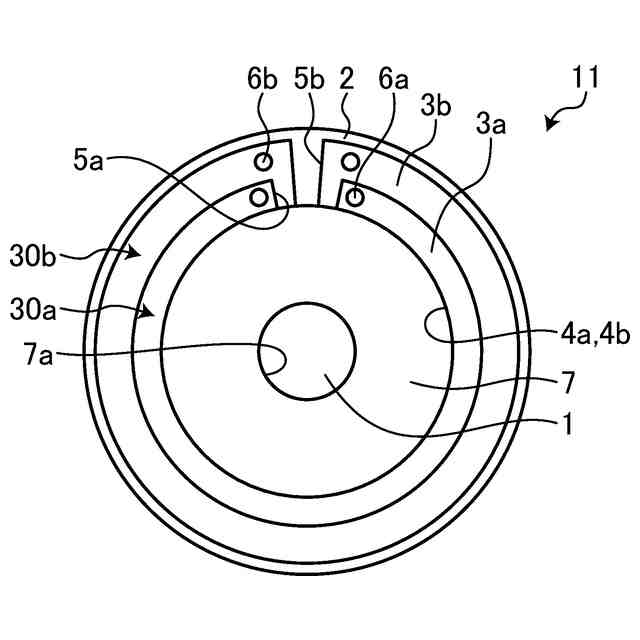

実施の形態２にかかる回転子の構成を示す側面断面図

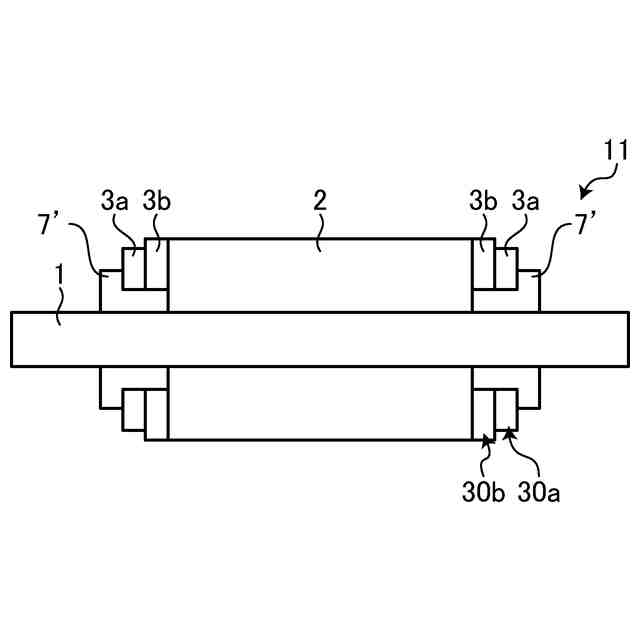

実施の形態２にかかる回転子の変形例の構成を示す正面断面図

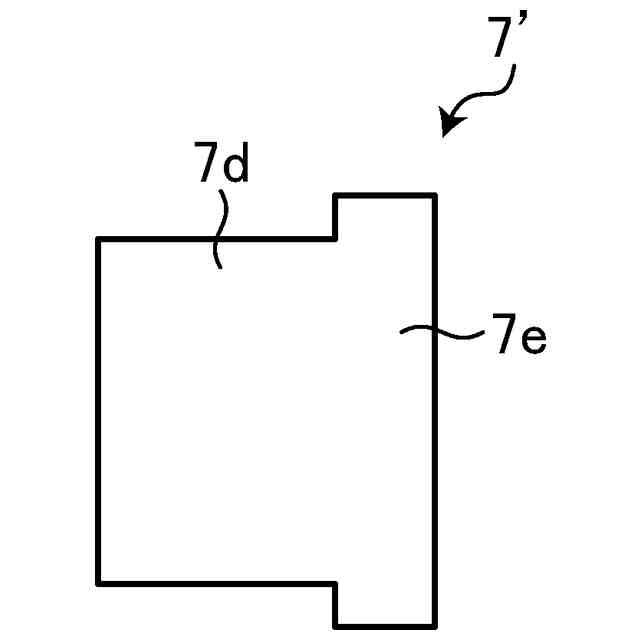

実施の形態２にかかる回転子の変形例に用いられる端板の構成を示す側面断面図

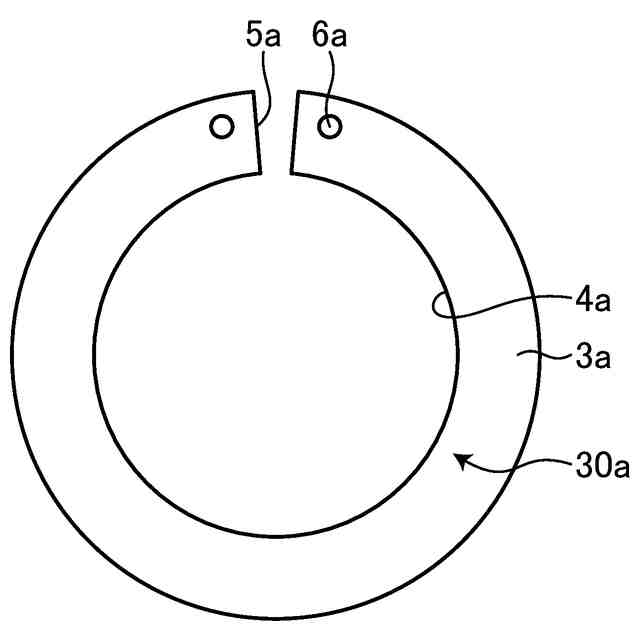

実施の形態３にかかる回転子に用いられる一方のバランスリングの構成を示す側面図

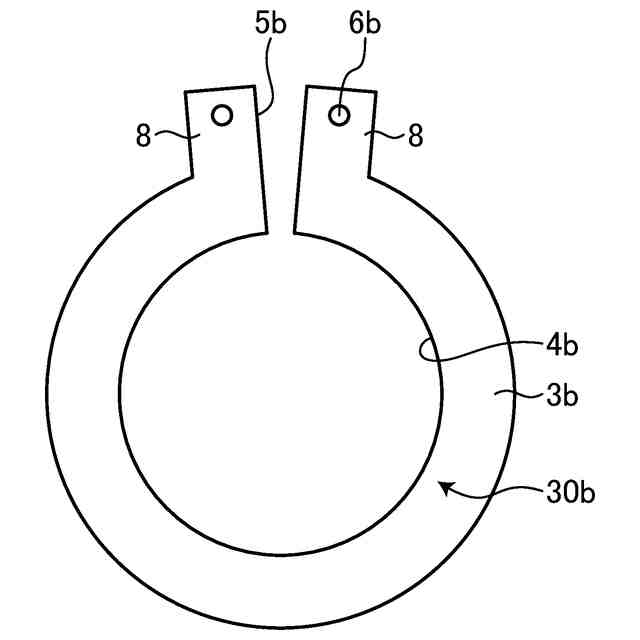

実施の形態３にかかる回転子に用いられる他方のバランスリングの構成を示す側面図

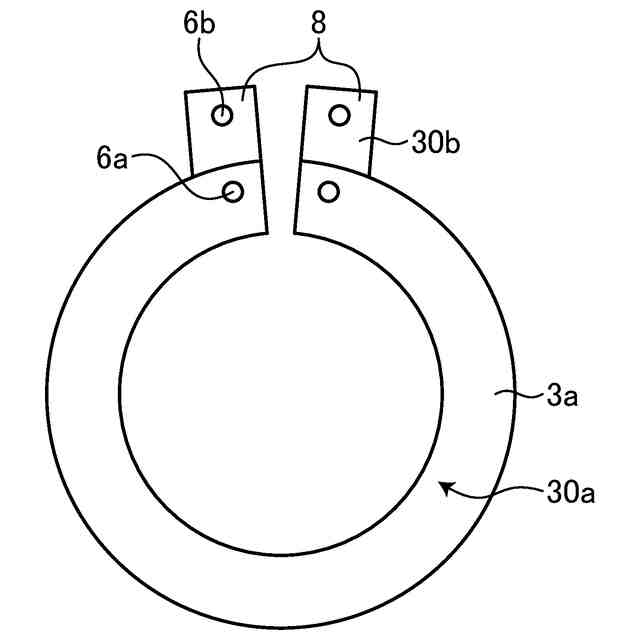

実施の形態３にかかる回転子に用いられる２つのバランスリングが重ねられた状態を示す側面図
実施の形態４にかかる回転子に用いられる一方のバランスリングの構成を示す側面断面図
実施の形態４にかかる回転子に用いられる一方のバランスリングの構成を示す上面図
実施の形態５にかかる回転子に用いられるシャフトの構成を示す正面図
実施の形態６にかかる回転子の構成を示す正面断面図
実施の形態６にかかる回転子のバランスリングの構成を示す側面断面図
実施の形態６にかかる回転子のシャフト１の構成を示す側面断面図
【発明を実施するための形態】
【００１０】
以下に、実施の形態にかかる回転子および電動機を図面に基づいて詳細に説明する。
（【００１１】以降は省略されています）
