公開番号2025100392
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2024209504
出願日2024-12-02
発明の名称異種の自動車通信網間の通信プロトコル変換エラーを検出するための通信プロトコル変換方法及び装置
出願人テレチップス・インコーポレイテッド
代理人個人,個人,個人
主分類H04L 69/08 20220101AFI20250626BHJP(電気通信技術)
要約【課題】異種の自動車通信網間の変換動作において、一時的または永久的誤作動に起因したフレーム変換のエラーを検出してエラーフレームの送信を根本的に遮断することで、エラーフレームによる車両の誤作動及び不要なネットワーク帯域幅の無駄遣いを予め予防するための、異種の自動車通信網間の通信プロトコル変換エラーを検出する通信プロトコル変換方法及び装置を提供する。
【解決手段】通信プロトコル変換方法は、入力された第1の通信網フレームの写本を格納するステップと、第1の変換モジュールを介して第1の通信網フレームを第2の通信網フレームに変換するステップと、第2の変換モジュールを介して第2の通信網フレームを第1の通信網フレームに逆変換するステップと、第1の通信網フレームの写本と前記逆変換された第1の通信網フレームとを比較するステップと、比較結果に応じて第1、第2の通信網間の変換エラーを通知するステップと、を含む。
【選択図】図4
特許請求の範囲【請求項１】
通信プロトコル変換装置により行われる通信プロトコル変換方法において、
入力された第１の通信網フレームの写本を格納するステップと、
第１の変換モジュールを介して前記入力された第１の通信網フレームを第２の通信網フレームに変換するステップと、
第２の変換モジュールを介して前記変換された第２の通信網フレームを第１の通信網フレームに逆変換するステップと、
前記格納された第１の通信網フレームの写本と前記逆変換された第１の通信網フレームとを比較するステップと、
前記比較の結果に応じて第１及び第２の通信網間の変換エラーを検出するステップと、
を含む、異種の自動車通信網間の通信プロトコル変換エラーを検出するための通信プロトコル変換方法。
続きを表示（約 2,000 文字）【請求項２】
前記第１の通信網フレームが非－イーサネット（Ｎｏｎ－Ｅｔｈｅｒｎｅｔ）フレームであれば、前記第２の通信網フレームはイーサネット（Ｅｔｈｅｒｎｅｔ）フレームであり、前記第１の通信網フレームがイーサネットフレームであれば、前記第２の通信網フレームは非－イーサネットフレームである、請求項１に記載の異種の自動車通信網間の通信プロトコル変換エラーを検出するための通信プロトコル変換方法。
【請求項３】
前記非－イーサネットフレームは、
ＣＡＮ（ＣｏｎｔｒｏｌｌｅｒＡｒｅａＮｅｔｗｏｒｋ）フレーム、ＬＩＮ（ＬｏｃａｌＩｎｔｅｒｃｏｎｎｅｃｔＮｅｔｗｏｒｋ）フレーム、及びＦｌｅｘＲａｙフレームのうち、少なくとも１つを含む、請求項２に記載の異種の自動車通信網間の通信プロトコル変換エラーを検出するための通信プロトコル変換方法。
【請求項４】
前記変換エラーを検出するステップは、
前記比較の結果、前記格納された第１の通信網フレームの写本と前記逆変換された第１の通信網フレームとが一致せずに変換エラーが検出されれば、変換エラーを通知する、請求項１に記載の異種の自動車通信網間の通信プロトコル変換エラーを検出するための通信プロトコル変換方法。
【請求項５】
前記変換エラーを検出するステップは、
前記比較の結果、前記格納された第１の通信網フレームの写本と前記逆変換された第１の通信網フレームとが一致して変換エラーが検出されなければ、前記変換された第２の通信網フレームを出力する、請求項１に記載の異種の自動車通信網間の通信プロトコル変換エラーを検出するための通信プロトコル変換方法。
【請求項６】
前記変換エラーを検出するステップは、
前記第１の変換モジュールまたは前記第２の変換モジュールで入力フレームの制御情報（ＰＤＵ、ＰｒｏｔｏｃｏｌＤａｔａＵｎｉｔ）形式を出力フレームの制御情報ＰＤＵ形式に再組立しながら発生されるエラーを検出する、請求項１に記載の異種の自動車通信網間の通信プロトコル変換エラーを検出するための通信プロトコル変換方法。
【請求項７】

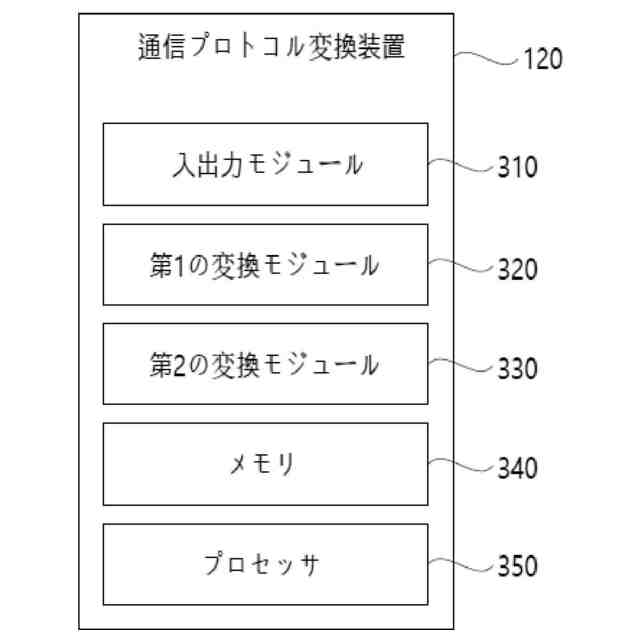

異種の自動車通信網で通信網フレームを入出力する入出力モジュールと、
異種の自動車通信網で第１の通信網フレームを第２の通信網フレームに変換する第１の変換モジュールと、
異種の自動車通信網で第２の通信網フレームを第１の通信網フレームに変換する第２の変換モジュールと、
１つ以上のプログラムを格納するメモリと、
前記格納された１つ以上のプログラムを実行するプロセッサと、
を備え、
前記プロセッサは、
前記入出力モジュールを介して入力された第１の通信網フレームの写本を格納し、
前記第１の変換モジュールを介して前記入力された第１の通信網フレームを第２の通信網フレームに変換し、
前記第２の変換モジュールを介して前記変換された第２の通信網フレームを第１の通信網フレームに逆変換し、
前記格納された第１の通信網フレームの写本と前記逆変換された第１の通信網フレームとを比較し、
前記比較の結果に応じて第１及び第２の通信網間の変換エラーを検出する、異種の自動車通信網間の通信プロトコル変換エラーを検出するための通信プロトコル変換装置。
【請求項８】
前記第１の通信網フレームが非－イーサネット（Ｎｏｎ－Ｅｔｈｅｒｎｅｔ）フレームであれば、前記第２の通信網フレームはイーサネット（Ｅｔｈｅｒｎｅｔ）フレームであり、前記第１の通信網フレームがイーサネットフレームであれば、前記第２の通信網フレームは非－イーサネットフレームである、請求項７に記載の異種の自動車通信網間の通信プロトコル変換エラーを検出するための通信プロトコル変換装置。
【請求項９】
前記非－イーサネットフレームは、
ＣＡＮ（ＣｏｎｔｒｏｌｌｅｒＡｒｅａＮｅｔｗｏｒｋ）フレーム、ＬＩＮ（ＬｏｃａｌＩｎｔｅｒｃｏｎｎｅｃｔＮｅｔｗｏｒｋ）フレーム、及びＦｌｅｘＲａｙフレームのうち、少なくとも１つを含む、請求項８に記載の異種の自動車通信網間の通信プロトコル変換エラーを検出するための通信プロトコル変換装置。
【請求項１０】
前記プロセッサは、
前記比較の結果、前記格納された第１の通信網フレームの写本と前記逆変換された第１の通信網フレームとが一致せずに変換エラーが検出されれば、変換エラーを通知する、請求項７に記載の異種の自動車通信網間の通信プロトコル変換エラーを検出するための通信プロトコル変換装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、車両用ゲートウェイ装置における通信プロトコル変換技術に関し、より詳細には、異種の自動車通信網において、イーサネットフレームと非－イーサネットフレーム（例えば、ＣＡＮフレーム、ＬＩＮフレーム、ＦｌｅｘＲａｙフレーム等）との間の通信プロトコル変換エラーを検出するための技術に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
車両のバックボーン（ｂａｃｋｂｏｎｅ）網がイーサネット（Ｅｔｈｅｒｎｅｔ）網で構成されており、複数の非－イーサネット（Ｎｏｎ－Ｅｔｈｅｒｎｅｔ）網（例えば、ＣＡＮ網、ＬＩＮ網、ＦｌｅｘＲａｙ網等）がゲートウェイ装置を介してバックボーン網に連結されている環境で、非－イーサネット網に属した特定電子制御ユニット（ＥＣＵ、ＥｌｅｃｔｒｏｎｉｃＣｏｎｔｒｏｌＵｎｉｔ）がさらに他の非－イーサネット網に属したＥＣＵと通信するためには、バックボーン網であるイーサネット網を通過しなければならない。
【０００３】
このために、ゲートウェイ装置の通信プロトコル変換装置は、イーサネット網と非－イーサネット網との間で通信プロトコル変換機能を果たす。送信側ゲートウェイの通信プロトコル変換装置は、非－イーサネット網から伝達された非－イーサネットフレームをイーサネット網に載せる前にイーサネットフレームに変換する。逆に、受信側ゲートウェイの通信プロトコル変換装置は、イーサネット網から伝達されたイーサネットフレームを非－イーサネット網に載せる前に非－イーサネットフレームに変換する。
【０００４】
従来の通信プロトコル変換装置は、異種の通信プロトコル間の変換機能のみ行い、変換エラーの検出は考慮していないため、変換エラーに対処する安全装置を設けることができない。
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明の実施形態等は、異種の自動車通信網間の変換動作において、一時的または永久的誤作動に起因したフレーム変換のエラーを検出してエラーフレームの送信を根本的に遮断することで、エラーフレームによる車両の誤作動及び不要なネットワーク帯域幅の無駄遣いを予め予防するための、異種の自動車通信網間の通信プロトコル変換エラーを検出するための通信プロトコル変換方法及び装置を提供しようとする。
【０００６】
ただし、本発明の解決しようとする課題は、これに限定されるものではなく、本発明の思想及び領域から逸脱しない範囲の環境でも様々に拡張されることができるであろう。
【課題を解決するための手段】
【０００７】
本発明の一実施形態によれば、通信プロトコル変換装置により行われる通信プロトコル変換方法において、入力された第１の通信網フレームの写本を格納するステップと、第１の変換モジュールを介して前記入力された第１の通信網フレームを第２の通信網フレームに変換するステップと、第２の変換モジュールを介して前記変換された第２の通信網フレームを第１の通信網フレームに逆変換するステップと、前記格納された第１の通信網フレームの写本と前記逆変換された第１の通信網フレームとを比較するステップと、前記比較の結果に応じて第１及び第２の通信網間の変換エラーを検出するステップとを含む、異種の自動車通信網間の通信プロトコル変換エラーを検出するための通信プロトコル変換方法が提供され得る。
【０００８】
前記第１の通信網フレームが非－イーサネット（Ｎｏｎ－Ｅｔｈｅｒｎｅｔ）フレームであれば、前記第２の通信網フレームはイーサネット（Ｅｔｈｅｒｎｅｔ）フレームであり、前記第１の通信網フレームがイーサネットフレームであれば、前記第２の通信網フレームは非－イーサネットフレームであることができる。
【０００９】
前記非－イーサネットフレームは、ＣＡＮ（ＣｏｎｔｒｏｌｌｅｒＡｒｅａＮｅｔｗｏｒｋ）フレーム、ＬＩＮ（ＬｏｃａｌＩｎｔｅｒｃｏｎｎｅｃｔＮｅｔｗｏｒｋ）フレーム、及びＦｌｅｘＲａｙフレームのうち、少なくとも１つを含むことができる。
【００１０】
前記変換エラーを検出するステップは、前記比較の結果、前記格納された第１の通信網フレームの写本と前記逆変換された第１の通信網フレームとが一致せずに変換エラーが検出されれば、変換エラーを通知することができる。
（【００１１】以降は省略されています）
