公開番号2025100813
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2025069888,2024069197
出願日2025-04-21,2019-02-28
発明の名称アクセスポイント、制御方法、及び、プログラム
出願人キヤノン株式会社
代理人弁理士法人大塚国際特許事務所
主分類H04W 16/02 20090101AFI20250626BHJP(電気通信技術)
要約【課題】複数のアクセスポイントが並行して端末へデータを送信するための設定を適切に実行すること。
【解決手段】第1のBasic Service Set(BSS)を構築する通信装置は、第1の他の通信装置と協調して第2の他の通信装置へ無線フレームを送信するための第1の他の通信装置とのネゴシエーションに基づいて、第1のBSSにおけるBSS colorを、その第1のBSSに対応する第1のBSS colorとするか、第1の他の通信装置によって構築される第2のBSSに対応する第2のBSS colorとするかを決定し、その決定に基づいて、第1のBSSにおけるBSS colorを設定する。
【選択図】図7
特許請求の範囲【請求項１】
第１のＢａｓｉｃＳｅｒｖｉｃｅＳｅｔ（ＢＳＳ）を構築する構築手段と、
第１の他の通信装置と協調して第２の他の通信装置へ無線フレームを送信するための前記第１の他の通信装置とのネゴシエーションに基づいて、前記第１のＢＳＳにおけるＢＳＳｃｏｌｏｒを、前記第１のＢＳＳに対応する第１のＢＳＳｃｏｌｏｒとするか、前記第１の他の通信装置によって構築される第２のＢＳＳに対応する第２のＢＳＳｃｏｌｏｒとするかを決定する決定手段と、
前記決定手段による決定に基づいて、前記第１のＢＳＳにおけるＢＳＳｃｏｌｏｒを設定する設定手段と、
を有することを特徴とする通信装置。
続きを表示（約 1,500 文字）【請求項２】
前記ネゴシエーションにおいて、前記通信装置と前記第１の他の通信装置とのいずれが、前記第２の他の通信装置へ無線フレームを協調して送信するために他の装置を制御する役割で動作するかが決定され、
前記決定手段は、前記ネゴシエーションにより前記第１の他の通信装置が前記役割で動作すると決定された場合に、前記第１のＢＳＳにおけるＢＳＳｃｏｌｏｒを前記第２のＢＳＳｃｏｌｏｒとすると決定する、ことを特徴とする請求項１に記載の通信装置。
【請求項３】
前記ネゴシエーションにより前記通信装置が前記役割で動作すると決定された場合に、
前記決定手段は、前記第１のＢＳＳにおけるＢＳＳｃｏｌｏｒを前記第１のＢＳＳｃｏｌｏｒとすると決定し、
前記第１の他の通信装置は、前記第２のＢＳＳにおけるＢＳＳｃｏｌｏｒを前記第１のＢＳＳｃｏｌｏｒとする、ことを特徴とする請求項２に記載の通信装置。
【請求項４】
前記設定手段は、前記第１のＢＳＳのＢＳＳｃｏｌｏｒを前記第２のＢＳＳｃｏｌｏｒとした後に、前記第２の他の通信装置へ無線フレームを協調して送信するモードでの動作を終了したことに応じて、前記第１のＢＳＳのＢＳＳｃｏｌｏｒを前記第１のＢＳＳｃｏｌｏｒへ変更する設定を行う、ことを特徴とする請求項１から３のいずれか１項に記載の通信装置。
【請求項５】
前記設定手段は、前記第１のＢＳＳにおいて第１のＢＳＳｃｏｌｏｒが用いられている状態で前記第１のＢＳＳのＢＳＳｃｏｌｏｒを前記第２のＢＳＳｃｏｌｏｒとすると決定された場合、前記モードでの動作を開始する前に、前記第１のＢＳＳにおけるＢＳＳｃｏｌｏｒを前記第２のＢＳＳｃｏｌｏｒへ変更する設定を行う、ことを特徴とする請求項４に記載の通信装置。
【請求項６】
前記設定手段は、前記第１のＢＳＳにおいて第１のＢＳＳｃｏｌｏｒが用いられている状態で前記第１のＢＳＳのＢＳＳｃｏｌｏｒを前記第２のＢＳＳｃｏｌｏｒとすると決定された場合、前記モードでの動作を開始したことに基づいて、前記第１のＢＳＳにおけるＢＳＳｃｏｌｏｒを前記第２のＢＳＳｃｏｌｏｒへ変更する設定を行う、ことを特徴とする請求項４に記載の通信装置。
【請求項７】
前記決定手段は、前記構築手段が前記第１のＢＳＳを構築する前に前記決定を行い、
前記構築手段は、前記決定手段による前記決定に基づくＢＳＳｃｏｌｏｒを用いるように設定された前記第１のＢＳＳを構築する、ことを特徴とする請求項１から６のいずれか１項に記載の通信装置。
【請求項８】
前記第１のＢＳＳのＢＳＳｃｏｌｏｒが変更された場合、前記第１のＢＳＳに属する他の通信装置へ、ＢＳＳｃｏｌｏｒが変更されたことを通知する通知手段をさらに有する、ことを特徴とする請求項１から７のいずれか１項に記載の通信装置。
【請求項９】
前記通信装置は、前記第２のＢＳＳｃｏｌｏｒの情報を、前記ネゴシエーションにより取得する、ことを特徴とする請求項１から８のいずれか１項に記載の通信装置。
【請求項１０】
前記通信装置は、前記第１の他の通信装置と通信することができる端末として動作し、前記第１の他の通信装置からの無線フレームを受信することにより、前記第２のＢＳＳｃｏｌｏｒの情報を取得する、ことを特徴とする請求項１から８のいずれか１項に記載の通信装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、無線ＬＡＮにおける通信制御技術に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
無線ＬＡＮ（ＷｉｒｅｌｅｓｓＬｏｃａｌＡｒｅａＮｅｔｗｏｒｋ）に関する通信規格として、ＩＥＥＥ（ＩｎｓｔｉｔｕｔｅｏｆＥｌｅｃｔｒｉｃａｌａｎｄＥｌｅｃｔｒｏｎｉｃｓＥｎｇｉｎｅｅｒｓ）８０２．１１規格が知られている。ＩＥＥＥ８０２．１１規格シリーズのうちの最新規格であるＩＥＥＥ８０２．１１ａｘ規格では、ＯＦＤＭＡ（直交周波数分割多元接続）を用いて、高いピークスループットに加え、混雑状況下での通信速度向上を実現している（特許文献１参照）。
【０００３】
現在、さらなるスループット向上のために、ＩＥＥＥ８０２．１１ａｘの後継規格として、ＩＥＥＥ８０２．１１ＥＨＴ（ＥｘｔｒｅｍｅｌｙｌｙＨｉｇｈＴｈｒｏｕｇｈｐｕｔ）と呼ばれるＳｔｕｄｙＧｒｏｕｐが結成されている。ＥＨＴでは、スループット向上を達成するために、複数の空間的に分散して配置されたアクセスポイント（ＡＰ）が、協調して単一のＳＴＡ（Ｓｔａｔｉｏｎ）へデータを送信する、Ｍｕｌｔｉ－ＡＰＣｏｏｒｄｉｎａｔｉｏｎ構成が検討されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１８－０５０１３３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ＩＥＥＥ８０２．１１ａｘ規格においては、ＢＳＳ（ＢａｓｉｃＳｅｒｖｉｃｅＳｅｔ）ｃｏｌｏｒという識別情報を用いることが規定されている。通信装置は、自装置が接続しているＡＰのＢＳＳｃｏｌｏｒと同じＢＳＳｃｏｌｏｒが設定されている無線フレームを受信した場合、その無線フレームをＩｎｔｒａ－ＢＳＳのフレームとして取り扱う。一方、ＩＥＥＥ８０２．１１ＥＨＴでは、上述のようにＭｕｌｔｉ－ＡＰＣｏｏｒｄｉｎａｔｉｏｎ構成が用いられることが検討されているが、この場合にＢＳＳｃｏｌｏｒをどのように設定すべきかが明確になっていない。
【０００６】
本発明は、複数のアクセスポイントが並行して端末へデータを送信するための設定を適切に実行するための手法を提供する。
【課題を解決するための手段】
【０００７】
本発明の一態様による通信装置は、第１のＢａｓｉｃＳｅｒｖｉｃｅＳｅｔ（ＢＳＳ）を構築する構築手段と、第１の他の通信装置と協調して第２の他の通信装置へ無線フレームを送信するための前記第１の他の通信装置とのネゴシエーションに基づいて、前記第１のＢＳＳにおけるＢＳＳｃｏｌｏｒを、前記第１のＢＳＳに対応する第１のＢＳＳｃｏｌｏｒとするか、前記第１の他の通信装置によって構築される第２のＢＳＳに対応する第２のＢＳＳｃｏｌｏｒとするかを決定する決定手段と、前記決定手段による決定に基づいて、前記第１のＢＳＳにおけるＢＳＳｃｏｌｏｒを設定する設定手段と、を有する。
【発明の効果】
【０００８】
本発明によれば、複数のアクセスポイントが並行して端末へデータを送信するための設定を適切に実行することができる。
【図面の簡単な説明】
【０００９】

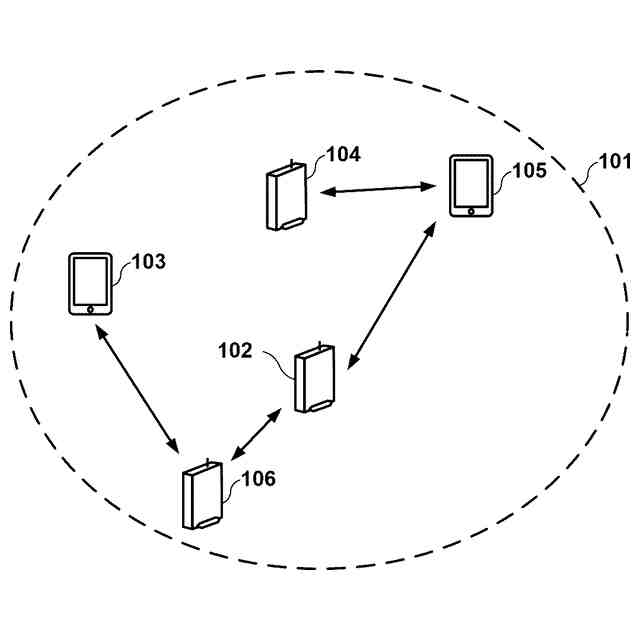

ネットワークの構成例を示す図である。

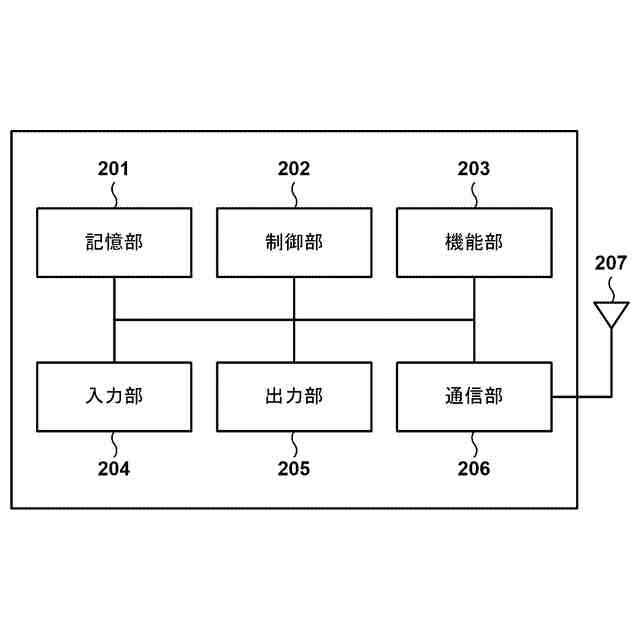

ＡＰ及びＳＴＡのハードウェア構成例を示す図である。

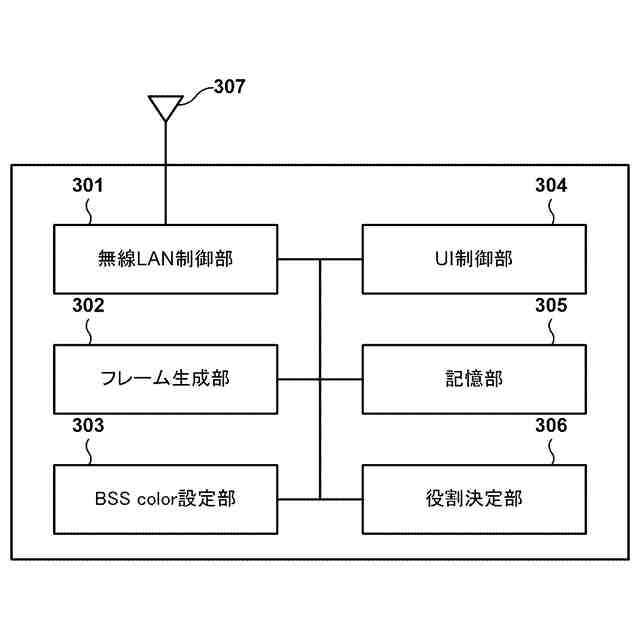

ＡＰ及びＳＴＡの機能構成例を示す図である。

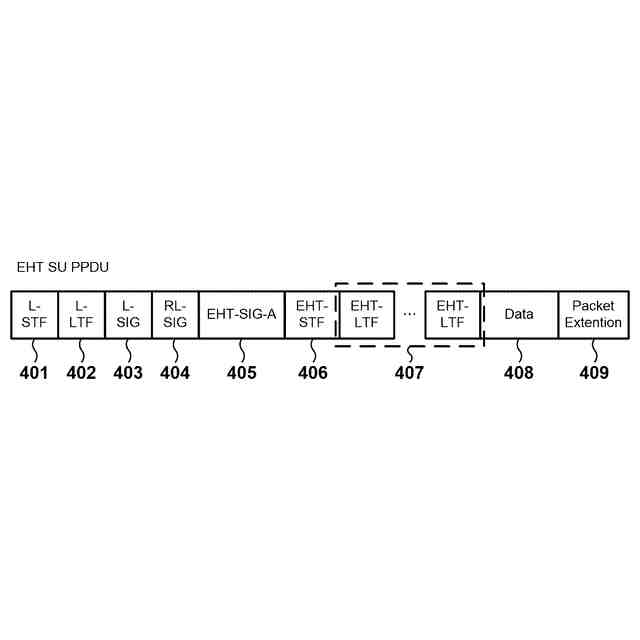

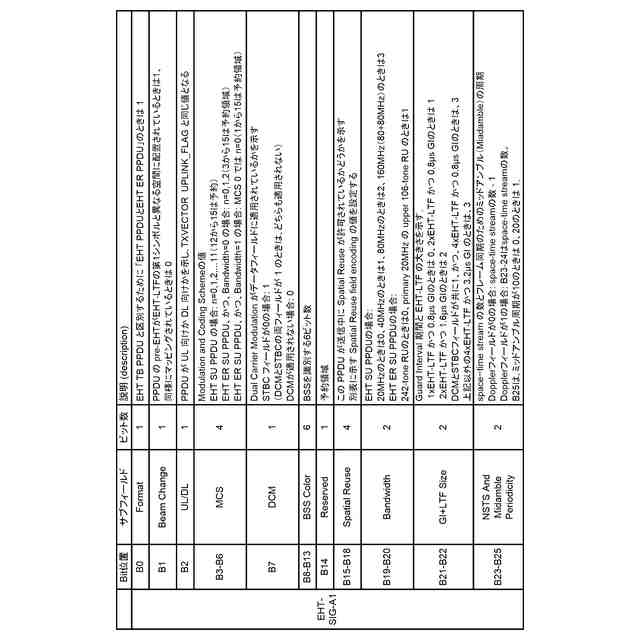

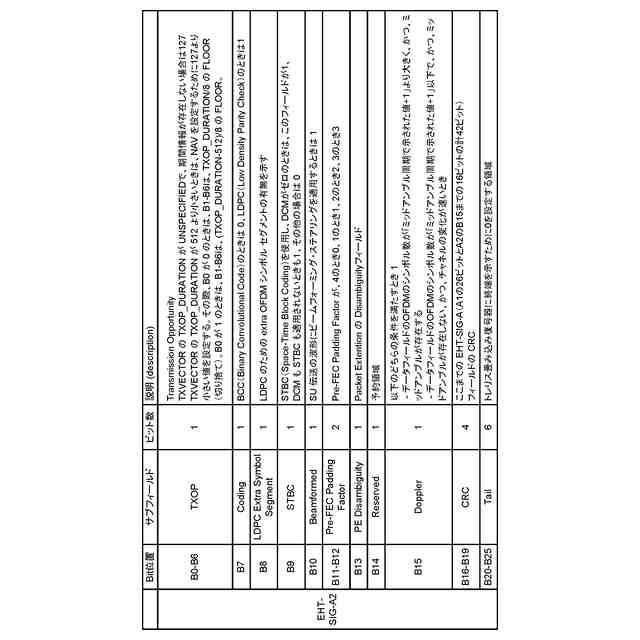

ＥＨＴＳＵＰＰＤＵのＰＨＹフレーム構造の例を示す図である。
ＥＨＴＥＲＰＰＤＵのＰＨＹフレーム構造の例を示す図である。

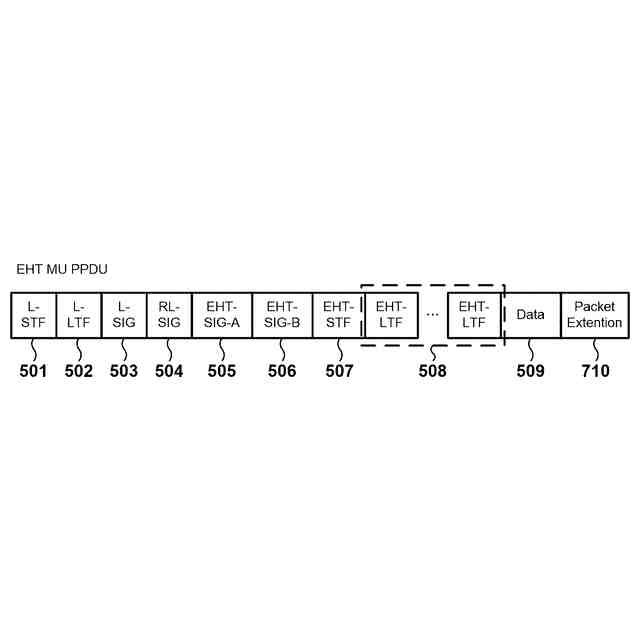

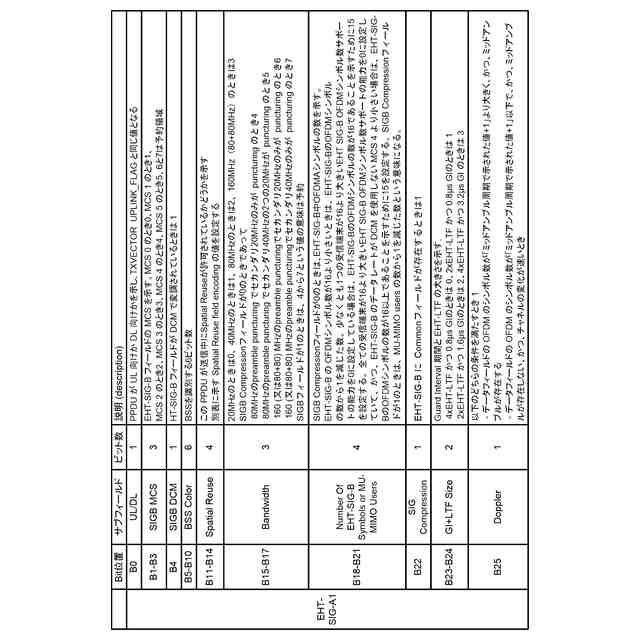

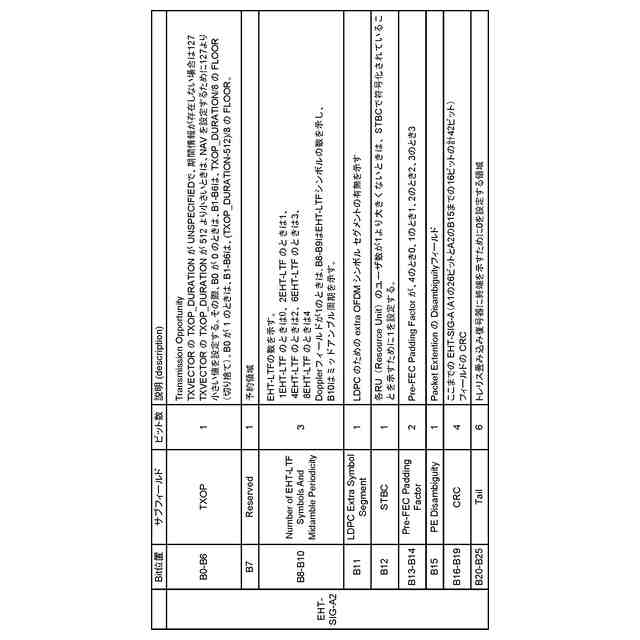

ＥＨＴＭＵＰＰＤＵのＰＨＹフレーム構造の例を示す図である。

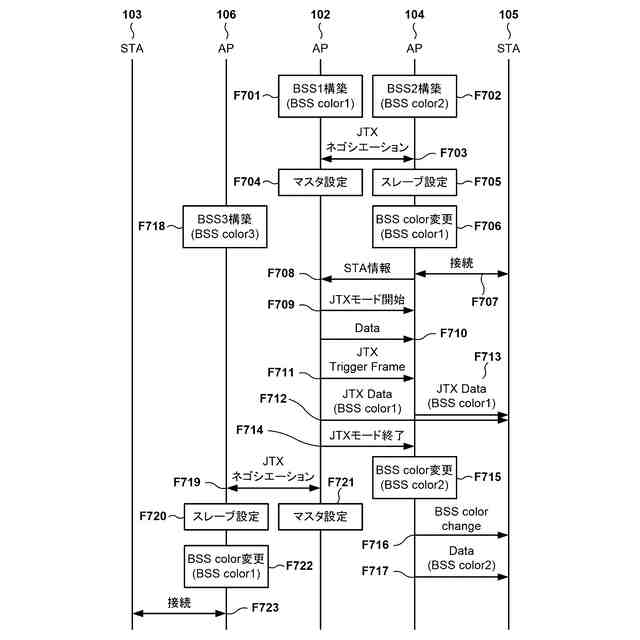

ネットワークにおいて実行される処理の流れの例を示す図である。
ＡＰにおいて実行される処理の流れの例を示す図である。
【発明を実施するための形態】
【００１０】
以下、添付図面を参照して実施形態を詳しく説明する。なお、以下の実施形態は特許請求の範囲に係る発明を限定するものでない。実施形態には複数の特徴が記載されているが、これらの複数の特徴の全てが発明に必須のものとは限らず、また、複数の特徴は任意に組み合わせられてもよい。さらに、添付図面においては、同一若しくは同様の構成に同一の参照番号を付し、重複した説明は省略する。
（【００１１】以降は省略されています）
