公開番号2025100868
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2025071439,2020199358
出願日2025-04-23,2020-12-01
発明の名称トイレ装置
出願人TOTO株式会社
代理人個人,個人,個人,個人,個人
主分類A47K 13/12 20060101AFI20250626BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】モータにかかった水がハーネスを伝って制御部に達することを抑制できるトイレ装置を提供する。
【解決手段】大便器の上に設置されるトイレ装置であって、ケーシングと、前記ケーシングに対して回動することで開閉する第1開閉体と、前記ケーシング内に設けられ、前記第1開閉体を電動開閉させるための第1モータと、前記第1モータの動作を制御する制御部と、前記第1モータと前記制御部とを電気的に接続する第1ハーネスと、を備え、前記第1開閉体は、便蓋及び便座の一方であり、前記第1ハーネスは、前記第1モータに接続される第1コネクタと、前記制御部に接続される第2コネクタと、を有し、前記第1コネクタは、前記第2コネクタよりも下方に位置することを特徴とするトイレ装置。
【選択図】図3

特許請求の範囲【請求項１】
大便器の上に設置されるトイレ装置であって、
ケーシングと、
前記ケーシングに対して回動することで開閉する第１開閉体と、
前記ケーシング内に設けられ、前記第１開閉体を電動開閉させるための第１モータと、
前記第１モータの動作を制御する制御部と、
前記第１モータと前記制御部とを電気的に接続する第１ハーネスと、
を備え、
前記第１開閉体は、便蓋及び便座の一方であり、
前記第１ハーネスは、前記第１モータに接続される第１コネクタと、前記制御部に接続される第２コネクタと、を有し、
前記第１コネクタは、前記第２コネクタよりも下方に位置することを特徴とするトイレ装置。
続きを表示（約 590 文字）【請求項２】
前記第１コネクタは、前記第１モータの下部に接続されることを特徴とする請求項１記載のトイレ装置。
【請求項３】
前記第１コネクタは、前記第１モータに対して下方から接続されることを特徴とする請求項１または２に記載のトイレ装置。
【請求項４】
前記第２コネクタは、前記制御部の上部に接続されることを特徴とする請求項１～３のいずれか１つに記載のトイレ装置。
【請求項５】
前記第２コネクタは、前記制御部に対して上方から接続されることを特徴とする請求項１～４のいずれか１つに記載のトイレ装置。
【請求項６】
前記ケーシングに対して回動することで開閉する第２開閉体と、
前記ケーシング内に設けられ、前記第２開閉体を電動開閉させるための第２モータと、
前記第２モータと前記制御部とを電気的に接続する第２ハーネスと、
をさらに備え、
前記第２開閉体は、前記便蓋及び前記便座の他方であり、
前記制御部は、前記第２モータの動作を制御し、
前記第２ハーネスは、前記第２モータに接続される第３コネクタと、前記制御部に接続される第４コネクタと、を有し、
前記第３コネクタは、前記第４コネクタよりも下方に位置することを特徴とする請求項１～５のいずれか１つに記載のトイレ装置。

発明の詳細な説明【技術分野】
【０００１】
本発明の態様は、一般的に、トイレ装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
トイレ装置において、便座や便蓋を電動で開閉させることが知られている。このようなトイレ装置では、ケーシングの内部にモータを設け、モータを動作させることで便座や便蓋を電動で開閉させる（例えば、特許文献１）。モータは、例えば、ケーシングの内部において、モータの動作を制御する制御部とハーネスにより有線接続される。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－２０４２９７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
このようなトイレ装置においては、便座や便蓋のヒンジ部とケーシングとの接続部分に隙間が設けられる。そのため、ケーシングにかかった水が接続部分の隙間からケーシングの内部に入り、モータにかかる場合がある。例えば、モータがケーシングの内部において制御部よりも高い位置に配置されていると、モータにかかった水がハーネスを伝ってモータよりも下方に配置された制御部に達し、制御部が被水により故障するおそれがある。
【０００５】
これを解決する手段として、例えば、ハーネスの中間部分をフックなどにひっかけてモータよりも高い位置に配置する方法が考えられる。しかし、この方法では、ケーシングの内部でハーネスがフックから外れてしまい、モータにかかった水がハーネスを伝って制御部に達してしまうおそれがある。
【０００６】
本発明の態様は、かかる課題の認識に基づいてなされたものであり、モータにかかった水がハーネスを伝って制御部に達することを抑制できるトイレ装置を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明の態様は、大便器の上に設置されるトイレ装置であって、ケーシングと、前記ケーシングに対して回動することで開閉する第１開閉体と、前記ケーシング内に設けられ、前記第１開閉体を電動開閉させるための第１モータと、前記第１モータの動作を制御する制御部と、前記第１モータと前記制御部とを電気的に接続する第１ハーネスと、を備え、前記第１開閉体は、便蓋及び便座の一方であり、前記第１ハーネスは、前記第１モータに接続される第１コネクタと、前記制御部に接続される第２コネクタと、を有し、前記第１コネクタは、前記第２コネクタよりも下方に位置することを特徴とするトイレ装置である。
【発明の効果】
【０００８】
本発明の態様によれば、モータにかかった水がハーネスを伝って制御部に達することを抑制できるトイレ装置が提供される。
【図面の簡単な説明】
【０００９】
実施形態に係るトイレ装置を模式的に表す斜視図である。

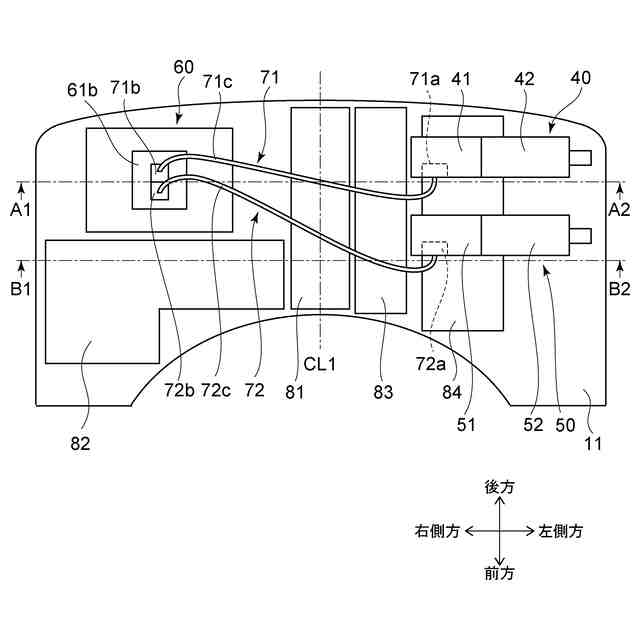

実施形態に係るトイレ装置のケーシングの内部を模式的に表す平面図である。

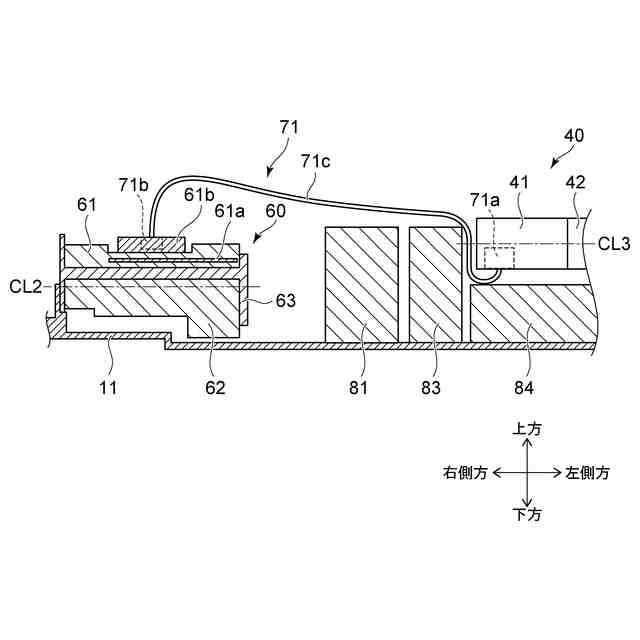

実施形態に係るトイレ装置のケーシングの内部を模式的に表す断面図である。

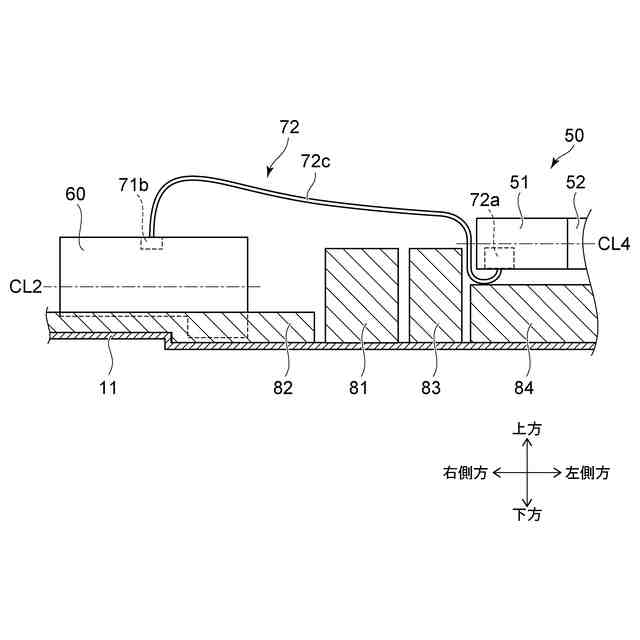

実施形態に係るトイレ装置のケーシングの内部を模式的に表す断面図である。
【発明を実施するための形態】
【００１０】
以下、本発明の実施形態について図面を参照しつつ説明する。なお、各図面中、同様の構成要素には同一の符号を付して詳細な説明は適宜省略する。

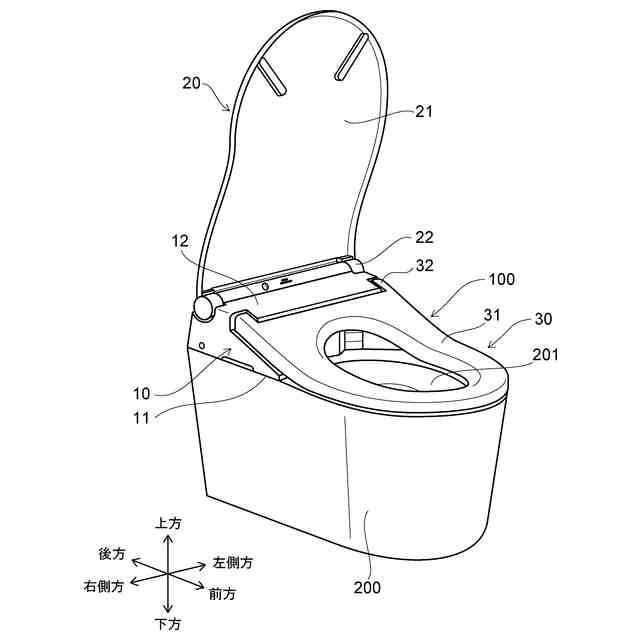

図１は、実施形態に係るトイレ装置を模式的に表す斜視図である。
図１に表したように、実施形態に係るトイレ装置１００は、大便器２００の上に設置される。
（【００１１】以降は省略されています）
