公開番号2025101196
公報種別公開特許公報(A)
公開日2025-07-07
出願番号2023217854
出願日2023-12-25
発明の名称払拭装置
出願人株式会社ミツバ
代理人個人,個人,個人
主分類B60S 1/08 20060101AFI20250630BHJP(車両一般)
要約【課題】動力源の保護機能の作動を抑制することが可能な払拭装置を提供する。
【解決手段】制御部と、該制御部によって制御されることによって動力源を駆動する駆動回路と、動力源によって駆動されることによって被払拭面上を往復動するワイパブレードとを備え、制御部は、通常モードにおいて、駆動回路の上アームスイッチ及び下アームスイッチのON状態とOFF状態とを切替える際に上アームスイッチ及び下アームスイッチを短周期でON/OFFさせるステップ駆動方式で動力源を駆動し、動力源の消費電力が通常モードよりも大きい豪雨モードにおいて、動力源の駆動方式をステップ駆動方式から矩形波駆動方式に切り替える。
【選択図】図1
特許請求の範囲【請求項１】
制御部と、
該制御部によって制御されることによって動力源を駆動する駆動回路と、
前記動力源によって駆動されることによって被払拭面上を往復動するワイパブレードとを備え、
前記制御部は、

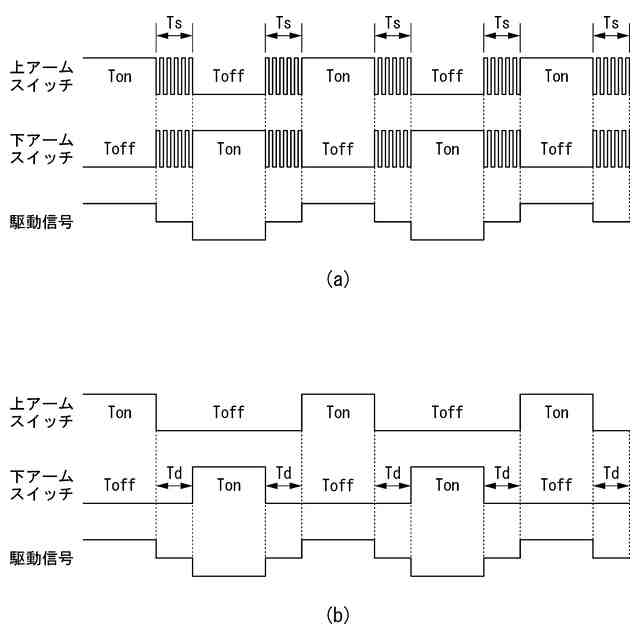

通常モードにおいて、前記駆動回路の上アームスイッチ及び下アームスイッチのＯＮ状態とＯＦＦ状態とを切替える際に前記上アームスイッチ及び前記下アームスイッチを短周期でＯＮ／ＯＦＦさせるステップ駆動方式で前記動力源を駆動し、

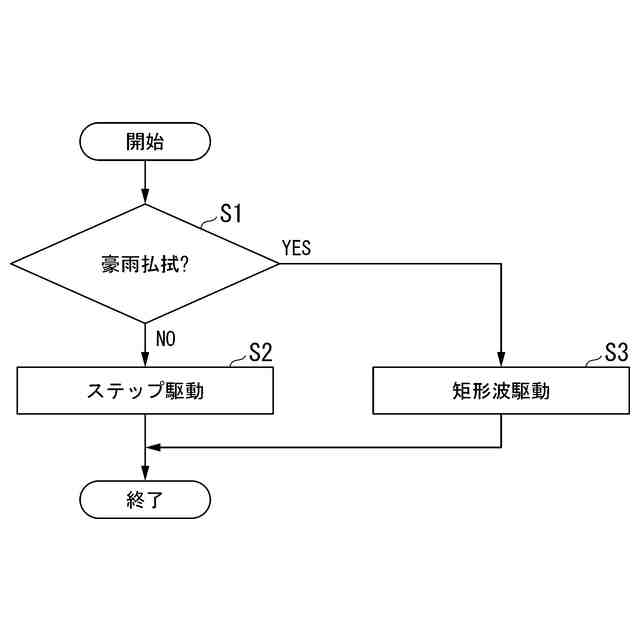

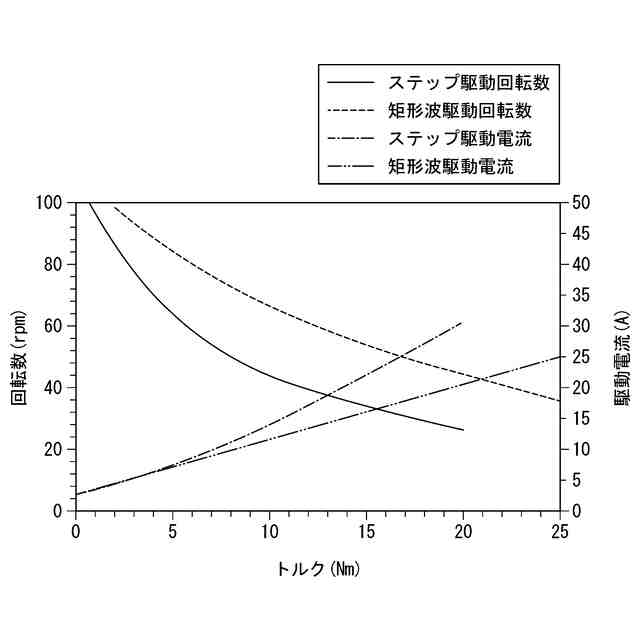

前記動力源の消費電力が前記通常モードよりも大きい豪雨モードにおいて、前記動力源の駆動方式を前記ステップ駆動方式から矩形波駆動方式に切り替えることを特徴とする払拭装置。
続きを表示（約 320 文字）【請求項２】
前記豪雨モードでは、前記ワイパブレードの作動角を前記通常モードよりも狭め、かつ前記駆動回路の駆動デューティ比を前記通常モードよりも上げることを特徴とする請求項１に記載の払拭装置。
【請求項３】

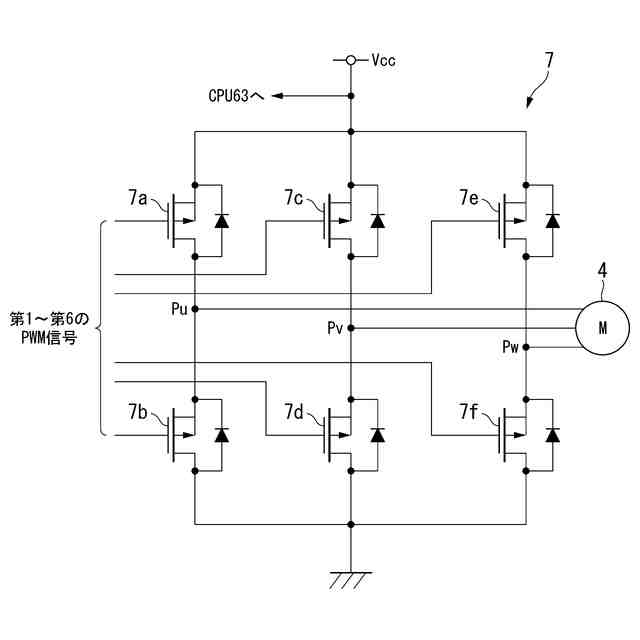

前記駆動回路は、三相インバータ回路であることを特徴とする請求項１又は２に記載の払拭装置。
【請求項４】
１つの前記動力源で一対の前記ワイパブレードを往復運動させることを特徴とする請求項１又は２に記載の払拭装置。
【請求項５】
前記動力源が一対設けられ、
各々の前記動力源は、自らに対応する前記ワイパブレードを往復運動させることを特徴とする請求項１又は２に記載の払拭装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、払拭装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
下記特許文献１には、システム構造の複雑化やコストアップを招来することなく、ゲリラ豪雨等の大量降雨時にも運転者の最低限の視界を確保し得るワイパシステムが開示されている。このようなワイパシステムでは、ワイパブレードの払拭周期を上げることによって運転者の最低限の視界を確保している。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－１８９２７５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、ワイパブレードの払拭周期を上げた場合、モータの消費電流の上昇により発熱が増える。そして、この発熱が原因となって、モータの保護機能が作動して強制的にモータ（動力源）の動きを制限する。この結果として、払拭サイクルの低下や場合によっては払拭停止となり得る。
【０００５】
本発明は、上述した事情に鑑みてなされたものであり、動力源の保護機能の作動を抑制することが可能な払拭装置の提供を目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するために、本発明では、払拭装置に係る第１の解決手段として、制御部と、該制御部によって制御されることによって動力源を駆動する駆動回路と、前記動力源によって駆動されることによって被払拭面上を往復動するワイパブレードとを備え、前記制御部は、通常モードにおいて、前記駆動回路の上アームスイッチ及び下アームスイッチのＯＮ状態とＯＦＦ状態とを切替える際に前記上アームスイッチ及び前記下アームスイッチを短周期でＯＮ／ＯＦＦさせるステップ駆動方式で前記動力源を駆動し、前記動力源の消費電力が前記通常モードよりも大きい豪雨モードにおいて、前記動力源の駆動方式を前記ステップ駆動方式から矩形波駆動方式に切り替える、という手段を採用する。
【０００７】
本発明では、払拭装置に係る第２の解決手段として、上記第１の解決手段において、前記豪雨モードでは、前記ワイパブレードの作動角を前記通常モードよりも狭め、かつ前記駆動回路の駆動デューティ比を前記通常モードよりも上げる、という手段を採用する。
【０００８】
本発明では、払拭装置に係る第３の解決手段として、上記第１又は第２の解決手段において、前記駆動回路は、三相インバータ回路である、という手段を採用する。
【０００９】
本発明では、払拭装置に係る第４の解決手段として、上記第１～第３のいずれかの解決手段において、１つの前記動力源で一対の前記ワイパブレードを往復運動させる、という手段を採用する。
【００１０】
本発明では、払拭装置に係る第５の解決手段として、上記第１～第３のいずれかの解決手段において、前記動力源が一対設けられ、各々の前記動力源は、自らに対応する前記ワイパブレードを往復運動させる、という手段を採用する。
【発明の効果】
（【００１１】以降は省略されています）
